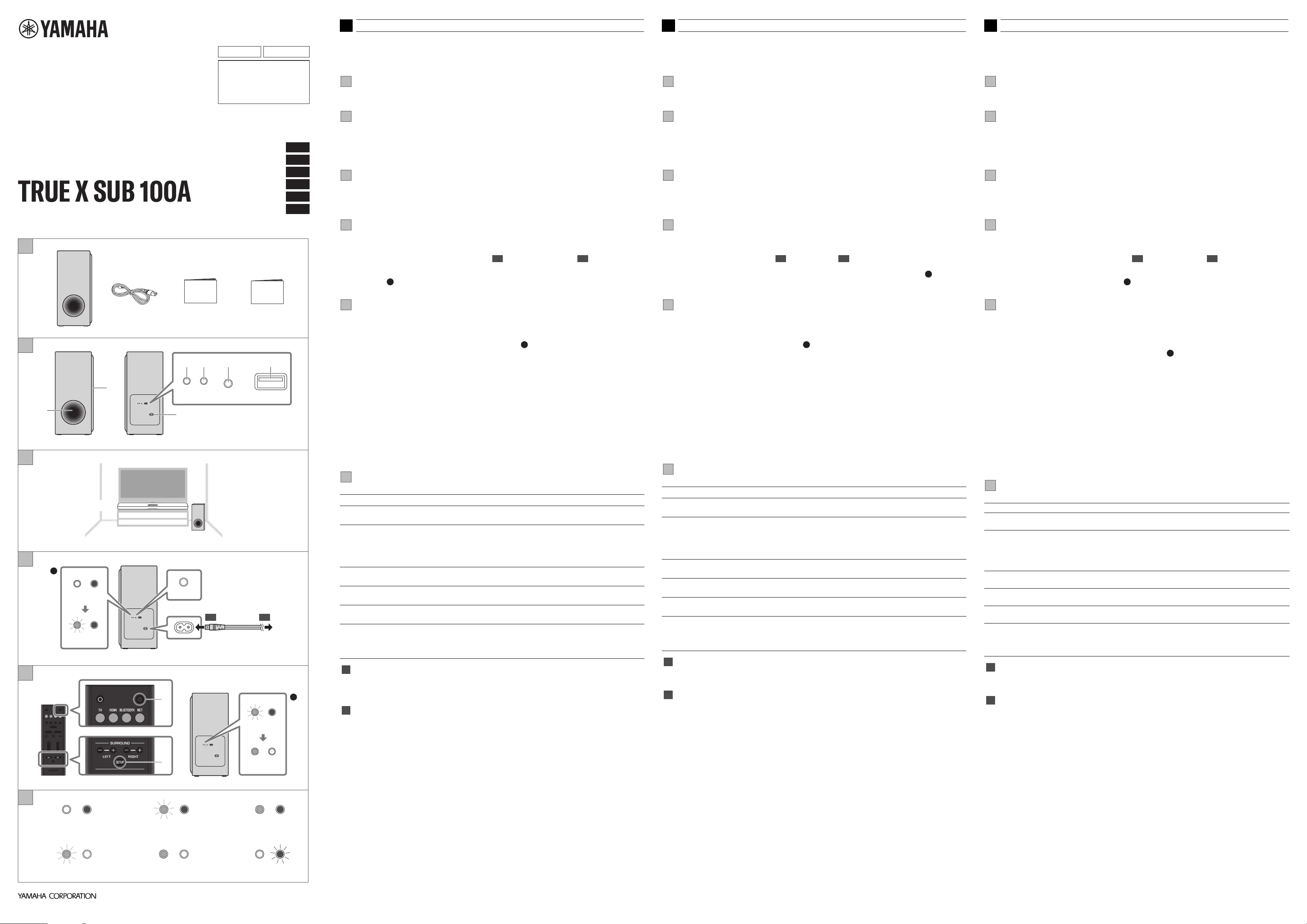

Pagina 1/2

10-1 Nakazawa-cho, Naka-ku, Hamamatsu, 430-8650 Japan10-1 Nakazawa-cho, Naka-ku, Hamamatsu, 430-8650 Japan

SW-X100A

SR-X40A

CONNECTSTANDBY

SETUP

UPDATE ONLY

CONNECTSTANDBY

SETUP

UPDATE ONLY

defg

CONNECTSTANDBY

SETUP

UPDATE ONLY

SETUP

4a4b

CONNECTSTANDBY

SR-X40A

CONNECTSTANDBY

SETUP

UPDATE ONLY

CONNECTSTANDBY

abc

def

CONNECTSTANDBY

CONNECTSTANDBYCONNECTSTANDBY

CONNECTSTANDBY

SW-X100A

ZH-CN

Benutzerhandbuch

Bruksanvisning

Gebruikershandleiding

ֵ⭞䈪᱄Ҝ

یࡈ۶ָ۰

Manuale di istruzioni

GTK

Published 07/2022

2022

ᒪ

ᴾ

㺂

KSOD-A0

VFJ0210

Subwoofer

ք丩⛤

Yamaha Global Site

https://www.yamaha.com/

Yamaha Downloads

https://download.yamaha.com/

Dieses Produkt ist ein dedizierter Subwoofer, der sich drahtlos mit der YamahaTRUEXBAR40A-Soundbar (SR-X40A)

verbindet. Er fügt dem Klang der Soundbar satte Bässe hinzu.

Weitere Informationen zum Anschluss an die Soundbar und Anweisungen zur Verwendung dieses Produkts mit der

Soundbar finden Sie auch in der Bedienungsanleitung der Soundbar.

Lieferumfang

Bezeichnungen der Teile

Installation des Subwoofers

Um zu verhindern, dass der Schall von der Wand reflektiert wird, stellen Sie den Subwoofer in einem Abstand von

mindestens 20cm von der Wand auf und richten Sie die Vorderseite des Subwoofers leicht nach innen.

HINWEIS

Lesen Sie unbedingt die mitgelieferte Sicherheitsbroschüre, bevor Sie den Subwoofer installieren.

Anschließen des Subwoofers an die Stromversorgung

HINWEIS

Lesen Sie unbedingt die mitgelieferte Sicherheitsbroschüre, bevor Sie den Subwoofer an die Stromversorgung anschließen.

Schließen Sie das mitgelieferte Netzkabel an den Subwoofer () und an eine Netzsteckdose () an.

Wenn der Subwoofer am Stromnetz angeschlossen ist, leuchtet die Anzeige STANDBY auf der Rückseite des Subwoofers rot.

Nach etwa einer Minute beginnt die Anzeige CONNECT schnell zu blinken, und der Subwoofer wartet auf eine Verbindung

mit der Soundbar (). Um den Subwoofer manuell in den Wartezustand für einen Verbindungsaufbau zu versetzen, halten

Sie die Taste SETUP auf der Rückseite des Subwoofers für mindestens 5 Sekunden gedrückt.

Verbinden mit der Soundbar (nur bei erstmaligem

Verbindungsaufbau erforderlich)

1Schalten Sie die Soundbar ein.

Halten Sie die Taste SETUP auf der Fernbedienung der Soundbar mindestens 5 Sekunden lang gedrückt.

Wenn die Verbindung hergestellt ist, schaltet sich der Subwoofer ein ().

HINWEIS

•Beim Ausschalten der Soundbar wird der Subwoofer gleichzeitig mit ausgeschaltet. Wenn die Soundbar das nächste Mal

eingeschaltet wird, werden Soundbar und Subwoofer automatisch verbunden.

•Um die Verbindung mit der Soundbar manuell zu beenden, halten Sie die Taste SETUP auf der Rückseite des Subwoofers

für mindestens fünf Sekunden gedrückt.

•Wenn der Subwoofer nicht mit der Soundbar verbunden werden kann, oder wenn Tonunterbrechungen auftreten,

versuchen Sie Folgendes:

−Platzieren Sie den Subwoofer und/oder die Soundbar so, dass sie näher beieinander stehen.

−Installieren Sie die Soundbar und den Subwoofer so, dass keine Behinderung ihrer Verbindung durch Metallmöbel auftritt.

−Wenn sich in der Nähe ein Gerät befindet, das elektromagnetische Wellen aussendet, wie z. B. ein WLAN-Gerät, stellen

Sie den Subwoofer und die Soundbar in größerem Abstand davon auf.

•Wenn die Verbindung zur Soundbar länger als 20 Minuten unterbrochen wird, schaltet sich der Subwoofer aus (Bereitschaft).

•Wenn die Verbindung nach dem oben beschriebenen Verfahren nicht hergestellt werden kann, sind die Firmware-

Versionen des Subwoofers und der Soundbar möglicherweise nicht miteinander kompatibel. Aktualisieren Sie die

Firmware des Subwoofers und der Soundbar auf die neueste Version.

Kontrolle des Status über die Anzeigen

Die Anzeigen auf der Rückseite des Subwoofers informieren über seinen Status.

Firmware-Aktualisierung

Neue Firmware kann verfügbar werden, um Funktionen hinzuzufügen oder Fehler zu beheben.

Auf der Informationsseite zu diesem Produkt auf der Yamaha-Website finden Sie weitere Informationen zur Aktualisierung

der Firmware.

Technische Daten

Der Inhalt dieses Benutzerhandbuchs gilt für die zum Zeitpunkt der Veröffentlichung aktuellen technischen Daten. Die

neueste Version des Benutzerhandbuchs steht auf der Yamaha-Website zum Download bereit.

Den här produkten är en dedikerad subwoofer som trådlöst ansluts till YamahaTRUEXBAR40A soundbar (SR-X40A). Den

ger en fyllig bas till ljudet från soundbaren.

För mer information om anslutning till soundbaren och instruktioner för att använda denna produkt med soundbaren se

även soundbarens Användarguide.

Inkluderade artiklar

Namn på delar

Installation av subwoofer

För att förhindra att ljudet reflekteras på väggen ska du installera subwoofern minst 20 cm från väggen och rikta

subwooferns framsida något inåt.

OBS!

Läs igenom den medföljande Säkerhetsanvisningar innan du installerar subwoofern.

Ansluta subwoofern till ström

OBS!

Läs igenom den medföljande Säkerhetsanvisningar innan du ansluter subwoofern till ström.

Anslut medföljande nätsladd till subwoofern () och ett vägguttag ().

När subwoofer är anslutning till ström kommer STANDBY-indikatorn på baksidan av subwoofern att lysa röd. Efter ungefär en

minut börjar CONNECT-indikatorn blinka snabbt och subwoofern väntar på en anslutning till soundbaren (). Om du vill

ställa in subwoofern manuellt i vänteläge för anslutning håller du ned SETUP-knappen på baksidan av subwoofern i minst 5

sekunder.

Anslutning till soundbaren (krävs endast när du ansluter för första

gången)

1Slå på soundbaren.

2Håll ner SETUP-knapp på soundbarens fjärrkontroll i minst fem sekunder.

När anslutningen har upprättats, slår subwoofern på ().

OBS!

•När soundbaren är avslagen slås även subwoofern av samtidigt. Nästa gång soundbaren slås på ansluts soundbaren och

subwoofern automatiskt.

•Om du vill avbryta anslutningen till soundbaren håller du ned SETUP-knappen på baksidan av subwoofern i minst fem

sekunder.

•Om subwoofern inte kan anslutas till soundbaren eller om ljudet avbryts, försök med följande:

−Flytta subwoofern och/eller soundbaren så att de kommer närmare varandra.

−Installera soundbaren och subwoofer på platser där de inte hindras av metallmöbler.

−Om en enhet avger elektromagnetiska vågor t.ex. en trådlös LAN-enhet finns i närheten, placera subwoofern och

soundbaren längre bort från den.

•Om anslutningen till soundbaren avbryts under mer än 20 minuter kommer subwoofern slås av (standby).

•Om anslutningen inte upprättas efter att ha följt ovan förfarande, kan det hända att firmware-versionen för subwoofern

och soundbaren inte är kompatibla med varandra. Uppdatera firmware för subwoofern och soundbaren till den senaste

versionen.

Kontrollera status via indikatorerna

Indikatorerna på baksidan av subwoofern visar dess status.

Uppdatering av firmware

Ny firmware kan tillhandahållas för att lägga till funktioner eller åtgärda fel.

Se informationssidan för denna produkt på Yamahas webbplats för mer information om hur man uppdaterar firmware.

Specifikationer

Innehållet i denna Bruksanvisning gäller de senaste specifikationerna vid utgivningsdatumet. Den senaste versionen av

Bruksanvisning är tillgänglig för nedladdning från Yamahas webbplats.

Dit product is een subwoofer die speciaal bedoeld is om draadloos verbonden te worden met de YamahaTRUEXBAR40A

geluidsbalk (SR-X40A). Het voegt een rijke bas toe aan de geluidsweergave van de geluidsbalk.

Voor meer informatie over de verbinding met de geluidsbalk en instructies hoe u dit product moet gebruiken met de

geluidsbalk, verwijzen we u ook naar de Gebruikershandleiding van de geluidsbalk.

Meegeleverde items

Namen van onderdelen

De subwoofer installeren

Om te voorkomen dat het geluid weerkaatst tegen de wand, moet u de subwoofer minstens 20cm van de wand vandaan

zetten en de voorkant van de subwoofer iets naar binnen richten.

OPMERKING

Lees de meegeleverde Veiligheidsbrochure voordat u de subwoofer gaat installeren.

De subwoofer aansluiten op de stroomvoorziening

OPMERKING

Lees de meegeleverde Veiligheidsbrochure voordat u de subwoofer aan gaat sluiten op de stroomvoorziening.

Sluit het meegeleverde stroomsnoer aan op de subwoofer () en op een stopcontact ().

Wanneer de subwoofer is aangesloten op de stroomvoorziening, zal de STANDBY-indicator aan de achterkant van de subwoofer

rood gaan branden. Na ongeveer een minuut zal de CONNECT-indicator snel beginnen te knipperen en zal de subwoofer in de

wachtstand gaan voor de verbinding met de geluidsbalk (). Om de subwoofer met de hand in de wachtstand voor

verbinding te zetten, moet u de SETUP-toets aan de achterkant van de subwoofer tenminste 5 seconden ingedrukt houden.

Verbinding maken met de geluidsbalk (alleen vereist wanneer er voor

de eerste keer verbinding wordt gemaakt)

1Zet de geluidsbalk aan.

2Houd de SETUP-toets op de afstandsbediening van de geluidsbalk tenminste 5 seconden

ingedrukt.

Wanneer de verbinding tot stand is gebracht, gaat de subwoofer aan ().

OPMERKING

•Wanneer de geluidsbalk uit wordt gezet, zal de subwoofer tegelijkertijd worden uitgeschakeld. De volgende keer dat de

geluidsbalk aan wordt gezet, worden de geluidsbalk en de subwoofer automatisch met elkaar verbonden.

•Om de verbinding met de geluidsbalk af te sluiten, moet u de SETUP-toets aan de achterkant van de subwoofer tenminste

vijf seconden ingedrukt houden.

•Als de subwoofer niet verbonden kan worden met de geluidsbalk, of als de geluidsweergave onderbroken wordt, kunt u

het volgende proberen:

−Verplaats de subwoofer en/of de geluidsbalk zo dat ze dichter bij elkaar staan.

−Installeer de geluidsbalk en de subwoofer op plekken waar ze niet van elkaar worden afgeschermd door metalen meubelen.

−Als er een apparaat in de buurt is dat elektromagnetische golven produceert, zoals een draadloos LAN-apparaat, moet

u de subwoofer en de geluidsbalk verder daarvandaan zetten.

•Als de verbinding met de geluidsbalk meer dan 20 minuten wordt onderbroken, zal de subwoofer uit (standby) gaan.

•Als de verbinding niet tot stand kan worden gebracht door de procedure hierboven te volgen, is het mogelijk dat de

versies van de firmware van de subwoofer de geluidsbalk niet compatibel zijn met elkaar. Update de firmware van de

subwoofer en de geluidsbalk naar de nieuwste versie.

Controleren van de gebruikstoestand via de indicatoren

De indicatoren aan de achterkant van de subwoofer tonen de gebruikstoestand van het toestel.

Firmware-update

Er kan nieuwe firmware worden aangeboden om functies to te voegen of om onvolkomenheden te herstellen.

Zie de informatiepagina voor dit product op de website van Yamaha voor details over het updaten van de firmware.

Technische gegevens

De inhoud van deze Gebruikershandleiding heeft betrekking op de nieuwste technische gegevens op de datum van

publicatie. De nieuwste versie van de Gebruikershandleiding is beschikbaar voor download van de website van Yamaha.

Benutzerhandbuch

aSubwoofer

bNetzkabel

cBenutzerhandbuch (dieses Handbuch)

dSicherheitsbroschüre

aBassreflex-Port

bLautsprecher

cNetzeingangsbuchse

dAnzeige CONNECT

eAnzeige STANDBY

fTaste SETUP

gBuchse UPDATE ONLY*

*Dient zum Aktualisieren der Firmware des Subwoofers. Einzelheiten entnehmen Sie bitte der Anleitung zur Firmware.

AnzeigeStatus des Subwoofers

aCONNECT (weiß): Aus

STANDBY (rot): Leuchtet

Einschaltphase im angeschlossenen Zustand / Nicht mit der Soundbar

verbunden

bCONNECT (weiß): Blinkt

STANDBY (rot): Leuchtet

Ausgeschaltet (Bereitschaft) / Verbindungsaufbau zur Soundbar

•Blinkt langsam: Suche nach Verbindungsziel

•Blinkt schnell: Wartezustand für eine Verbindung mit der Soundbar /

Verbindung zur Soundbar wird hergestellt

cCONNECT (weiß): Leuchtet

STANDBY (rot): Leuchtet

Ausgeschaltet / Mit der Soundbar verbunden

dCONNECT (weiß): Blinkt langsam

STANDBY (rot): Aus

Eingeschaltet / Kommunikation mit der Soundbar unterbrochen

eCONNECT (weiß): Leuchtet

STANDBY (rot): Aus

Eingeschaltet / Mit der Soundbar verbunden

fCONNECT (weiß): Aus

STANDBY (rot): Blinkt

Die Schutzschaltung ist aktiviert worden.

Zum Schutz des Subwoofers kann das Gerät nicht eingeschaltet werden.

Ziehen Sie das Netzkabel aus der Netzsteckdose und wenden Sie sich an

den nächsten Yamaha-Händler oder -Kundendienst.

VerstärkerbereichMaximale Nennleistung..........................................................................................................................................................100W

Lautsprecherbe-

reich

Typ.................................................................................................................Bassreflex (nicht-magnetische Abschirmung)

Treiber.........................................................................................................................................................................16cm Konus × 1

Frequenzgang.........................................................................................................................................................34Hz bis 120Hz

Impedanz................................................................................................................................................................................................3Ω

Drahtloskommuni-

kationsfunktion

Funkfrequenz-Band.....................................................................................................................................................................5GHz

Modelle für GB und Europa

Funkfrequenz....................................................................................................................5725MHz bis 5875MHz

Maximale Ausgangsleistung (EIRP)..............................................................................13,8dBm (23,7mW)

Übertragungsbereich......................................................................................................................Ca. 10m (ohne Störung)

AllgemeinesStromversorgung

Modelle für USA, Kanada, Taiwan und Mexiko ................................................100 bis 120V AC, 50/60Hz

Modelle für GB, Europa, und andere Gebiete....................................................100 bis 240V AC, 50/60Hz

Leistungsaufnahme.......................................................................................................................................................................18W

Leistungsaufnahme im Bereitschaftszustand (Netzwerk-Standby)

Modelle für USA, Kanada, Taiwan und Mexiko..................................................................................................2,0W

Modelle für GB, Europa, und andere Gebiete....................................................................................................2,0W

Abmessungen (B x H x T)......................................................................................................................187 × 407 × 409mm

Gewicht...............................................................................................................................................................................................9,4kg

Bruksanvisning

aSubwoofer

bNätsladd

cBruksanvisning (denna anvisning)

dSäkerhetsanvisningar

aBasreflexport

bHögtalare

cIngångsjack för växelström

dCONNECT-indikator

eSTANDBY-indikator

fSETUP-knapp

gUPDATE ONLY-jack*

*Använd för att uppdatera subwooferns firmware. Se instruktionerna för firmware för ytterligare information.

indikatorvisningSubwooferns status

aCONNECT (vit): Av

STANDBY (röd): Lyser

Håller på att slås på från inkopplat läge / Inte ansluten till soundbaren

bCONNECT (vit): Blinkar

STANDBY (röd): Lyser

Stäng av (standby) / Anslutning till soundbaren

•Blinkar sakta: söker

•Blinkar snabbt: i väntan på en anslutning till soundbaren / håller på att

upprätta en anslutning till soundbaren.

cCONNECT (vit): Lyser

STANDBY (röd): Lyser

Avstängd / Ansluten till soundbaren

dCONNECT (vit): Blinkar sakta

STANDBY (röd): Av

Påslagen / Kommunikation med soundbaren avbruten (söker)

eCONNECT (vit): Lyser

STANDBY (röd): Av

Påslagen / Ansluten till soundbaren

fCONNECT (vit): Av

STANDBY (röd): Blinkar

Skyddskretsen har aktiverats.

För att skydda subwoofern kan strömmen förhindras från att slås på.

Koppla loss nätsladden från vägguttaget och kontakta närmaste

auktoriserade Yamaha återförsäljare eller servicecenter.

FörstärkardelMaximal nominell uteffekt.....................................................................................................................................................100W

HögtalardelTyp...........................................................................................................................................Basreflex (ej magnetiskt skärmad)

Drivelement..................................................................................................................................................................16cm kon × 1

Frekvensåtergivning............................................................................................................................................34Hz till 120Hz

Impedans................................................................................................................................................................................................3Ω

Trådlös kommuni-

kationsfunktion

Radiofrekvensband.....................................................................................................................................................................5GHz

Modeller för Storbritannien och Europa

Radio........................................................................................................................................5725MHz till 5875MHz

Maximal uteffekt (EIRP).........................................................................................................13,8dBm (23,7mW)

Sändningsområde..........................................................................................................................Ca. 10m (utan störningar)

AllmäntStrömförsörjning

Modeller för USA., Kanada, Taiwan och Mexiko ................................................AC 100 till 120V, 50/60Hz

Modeller för Storbritannien, Europa och andra områden...........................AC 100 till 240V, 50/60Hz

Strömförbrukning..........................................................................................................................................................................18W

Strömförbrukning i standby-läge (nätverk-standby)

Modeller för USA, Kanada, Taiwan och Mexiko................................................................................................2,0W

Modeller för Storbritannien, Europa och andra områden.........................................................................2,0W

Mått (B × H × D)..........................................................................................................................................187 × 407 × 409mm

Vikt.........................................................................................................................................................................................................9,4kg

Gebruikershandleiding

aSubwoofer

bStroomsnoer

cGebruikershandleiding (deze handleiding)

dVeiligheidsbrochure

aBasreflexpoort

bLuidspreker

cNetstroomaansluiting

dCONNECT-indicator

eSTANDBY-indicator

fSETUP-toets

gUPDATE ONLY-aansluiting*

*Via deze aansluiting kunt u de firmware van de subwoofer bijwerken. Raadpleeg de instructies van de firmware voor details.

IndicatordisplayGebruikstoestand van de subwoofer

aCONNECT (wit): Uit

STANDBY (rood): Brandt

Bezig met inschakelen met de stekker in het stopcontact / Niet verbonden

met de geluidsbalk

bCONNECT (wit): Knippert

STANDBY (rood): Brandt

Uit (standby) / Aan het verbinden met de geluidsbalk

•Knippert langzaam: aan het zoeken

•Knippert snel: aan het wachten op een verbinding met de geluidsbalk /

bezig met het tot stand brengen van een verbinding met de geluidsbalk

cCONNECT (wit): Brandt

STANDBY (rood): Brandt

Uit / Verbonden met de geluidsbalk

dCONNECT (wit): Knippert langzaam

STANDBY (rood): Uit

Aan / Communicatie met de geluidsbalk is onderbroken (aan het zoeken)

eCONNECT (wit): Brandt

STANDBY (rood): Uit

Aan / Verbonden met de geluidsbalk

fCONNECT (wit): Uit

STANDBY (rood): Knippert

De beveiliging is in werking getreden.

Om de subwoofer te beschermen, wordt het inschakelen van de stroom

verhinderd. Haal het stroomsnoer uit het stopcontact en neem contact op

met uw dichtstbijzijnde erkende Yamaha-dealer of servicecentrum.

VersterkergedeelteMaximaal opgegeven uitgangsvermogen..................................................................................................................100W

Luidsprekerge-

deelte

Type..................................................................................................................Bass-reflex (non-magnetische afscherming)

Driver...........................................................................................................................................................................16cm conus × 1

Frequentierespons.............................................................................................................................................34Hz t/m 120Hz

Impedantie............................................................................................................................................................................................3Ω

Draadloze commu-

nicatiefunctie

Radiofrequentieband.................................................................................................................................................................5GHz

Modellen voor het V.K. en Europa

Radiofrequentie.............................................................................................................5725MHz t/m 5875MHz

Maximaal uitgangsvermogen (EIRP)...........................................................................13,8dBm (23,7mW)

Zendbereik............................................................................................................................Ongeveer 10m (zonder storing)

AlgemeenStroomvoorziening

Modellen voor de V.S., Canada, Taiwan en Mexico ..............100 t/m 120V, wisselstroom 50/60Hz

Modellen voor het V.K., Europa, en andere gebieden.........100 t/m 240V, wisselstroom 50/60Hz

Stroomverbruik................................................................................................................................................................................18W

Stroomverbruik in standby (Network Standby)

Modellen voor de V.S., Canada, Taiwan en Mexico.........................................................................................2,0W

Modellen voor het V.K., Europa en andere gebieden...................................................................................2,0W

Afmetingen (B x H x D)............................................................................................................................187 × 407 × 409mm
