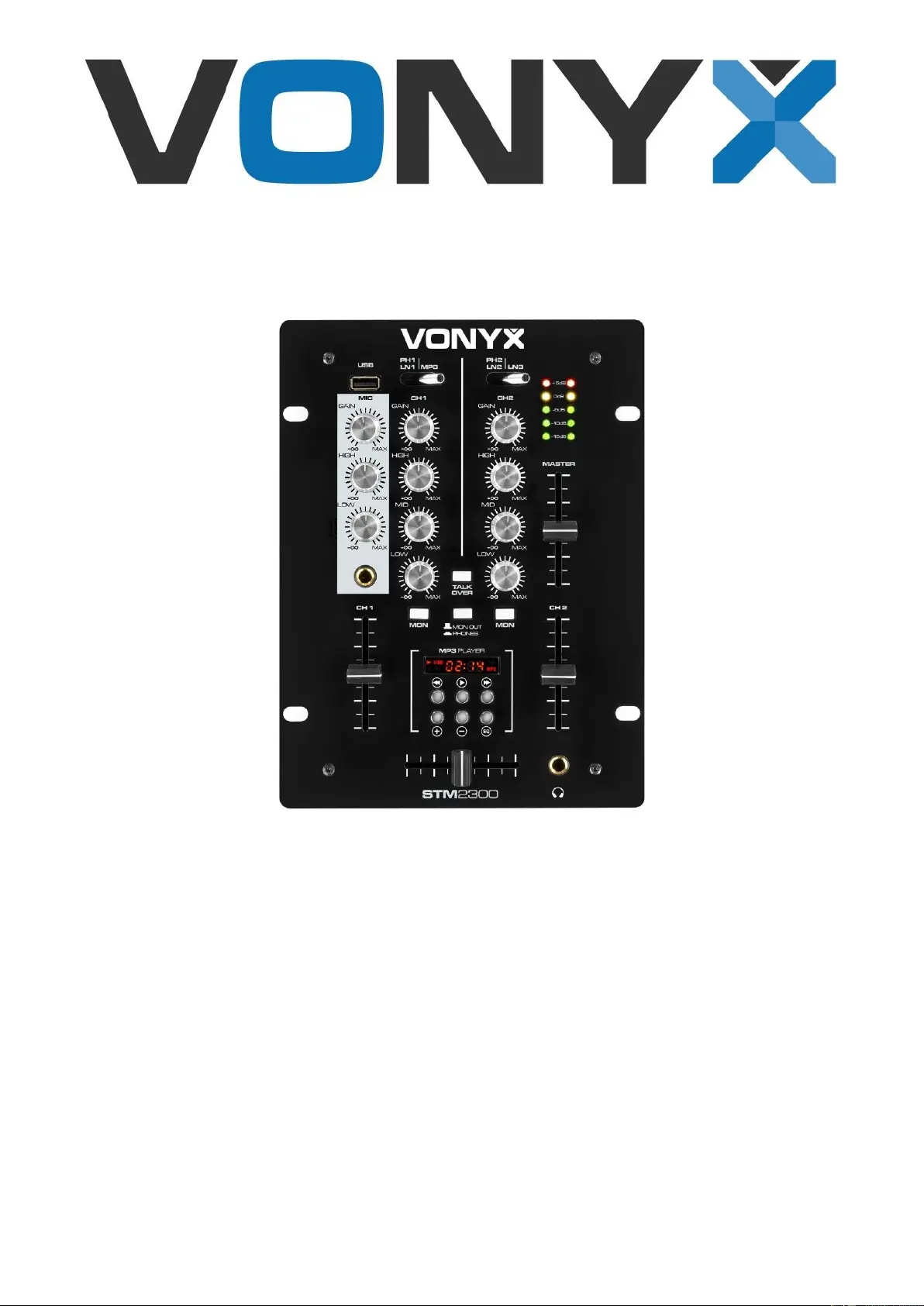

Vonyx STM-2300 Handleiding

5 NEDERLANDS Hartelijk dank voor de aanschaf van dit Vonyx product. Neemt u a. u. b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt. Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e. d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik. - Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen. - Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen.

Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos. - In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat. - Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten. - Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af. - Het apparaat is niet geschikt voor continu gebruik. - Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten. - Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.

- Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht. - Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.

6 UITPAKKEN LET OP. Pak na ontvangst de doos zorgvuldig uit. Controleer of alle onderdelen aanwezig- en in goede staat ontvangen zijn. Bij transportschade of bij het ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd. Schakel het apparaat niet onmiddellijk in als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport). De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat eerst op kamertemperatuur komt alvorens het aan te sluiten. AANSLUITSPANNING Op het label aan de achterzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten.

Controleer of de netspanning hiermee overeenkomt, bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt. Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden. BEDIENELEMENTEN EN AANSLUITINGEN 1. USB USB-ingang. 2. MICROFOON VOLUMEREGELAAR Draaien om het volume van het microfoonsignaal aan te passen. 3. MICROFOON TREBLE Draaien om de hogere frequenties van de microfoon te verhogen of te verlagen. 4. MICROFOON BASS Draaien om de lagere frequenties van de microfoon te verhogen of te verlagen. 5. MICROFOONINGANG 6,3 mm jack-ingang voor het aansluiten van een microfoon. 6.

PHONO/LINE Gebruik deze schakelaar om de ingang te selecteren die naar het individuele kanaal moet worden gestuurd. 7. GAIN Om het niveau van het overeenkomstige ingangskanaal in te stellen. 8. TREBLE Draaien om de hoge frequenties van het ingangskanaal te verhogen of te verlagen. 9.

MID Draaien om de middenfrequenties van het ingangskanaal te verhogen of te verlagen. 10. BASS Draaien om de lage frequenties van het ingangskanaal te verhogen of te verlagen. 11. CUE Druk om een kanaal te selecteren dat via een hoofdtelefoon moet worden beluisterd. 12. TALKOVER Druk hierop om het volume van de ingangsbronnen automatisch te verlagen bij gebruik van een microfoon (microfoonprioriteit). 13. PHONE-/MON UITGANG Om te schakelen tussen hoofdtelefoonuitgang en monitoruitgang. 14. KANAALVOLUMEFADER Schuif om het volume van het corresponderende kanaal aan te passen. 15. CROSSFADER Schuif om de balans tussen kanaal 1 en 2 aan te passen. 16. HOOFDTELEFOON UITGANG 6,3 mm stereo hoofdtelefoonaansluiting. 17. HOOFDVOLUMEREGELAAR Schuif om het volume van de master-uitgang aan te passen. 18. VU METER Geeft de uitgangsniveaus van het linker en rechter masterkanaal aan. 19.

MP3 SPELER |>|: Druk om naar het volgende nummer te gaan. VOL-: Druk om het MP3 volume te verlagen. VOL+: Druk om het MP3 volume te verhogen. EQ: Druk om verschillende effecten te selecteren.

7 20. AAN/UIT SCHAKELAAR Indrukken om het apparaat aan/uit te zetten. 21. DC 24V Ingang voedingsadapter. 22. MASTER UITGANG RCA-uitgang voor aansluiting op een versterker. 23. MONITOR UITGANG RCA-uitgang voor aansluiting op een opnameapparaat. Het uitgangsniveau wordt niet beïnvloed door de master- en kanaalvolumeregelaars. 24. LINE 3 INGANG RCA-ingang voor het aansluiten van CD/MP3-spelers. 25. LINE 2/PHONO 2 RCA connector ingang. Gebruik line voor aansluiting op CD/MP3-spelers, gebruik phono voor aansluiting op draaitafels. 26. GND Voor het aansluiten van aardkabels van de draaitafel. 27. INPUT SCHAKELAAR Keuzeschakelaar voor het kiezen van invoerapparatuur. 28. LINE 1/PHONO 1 RCA connector ingang. Gebruik line voor aansluiting op CD/MP3-spelers, gebruik phono voor aansluiting op draaitafels.
