Pagina 1/8

9531-060-Z00-01

www.vogels.com

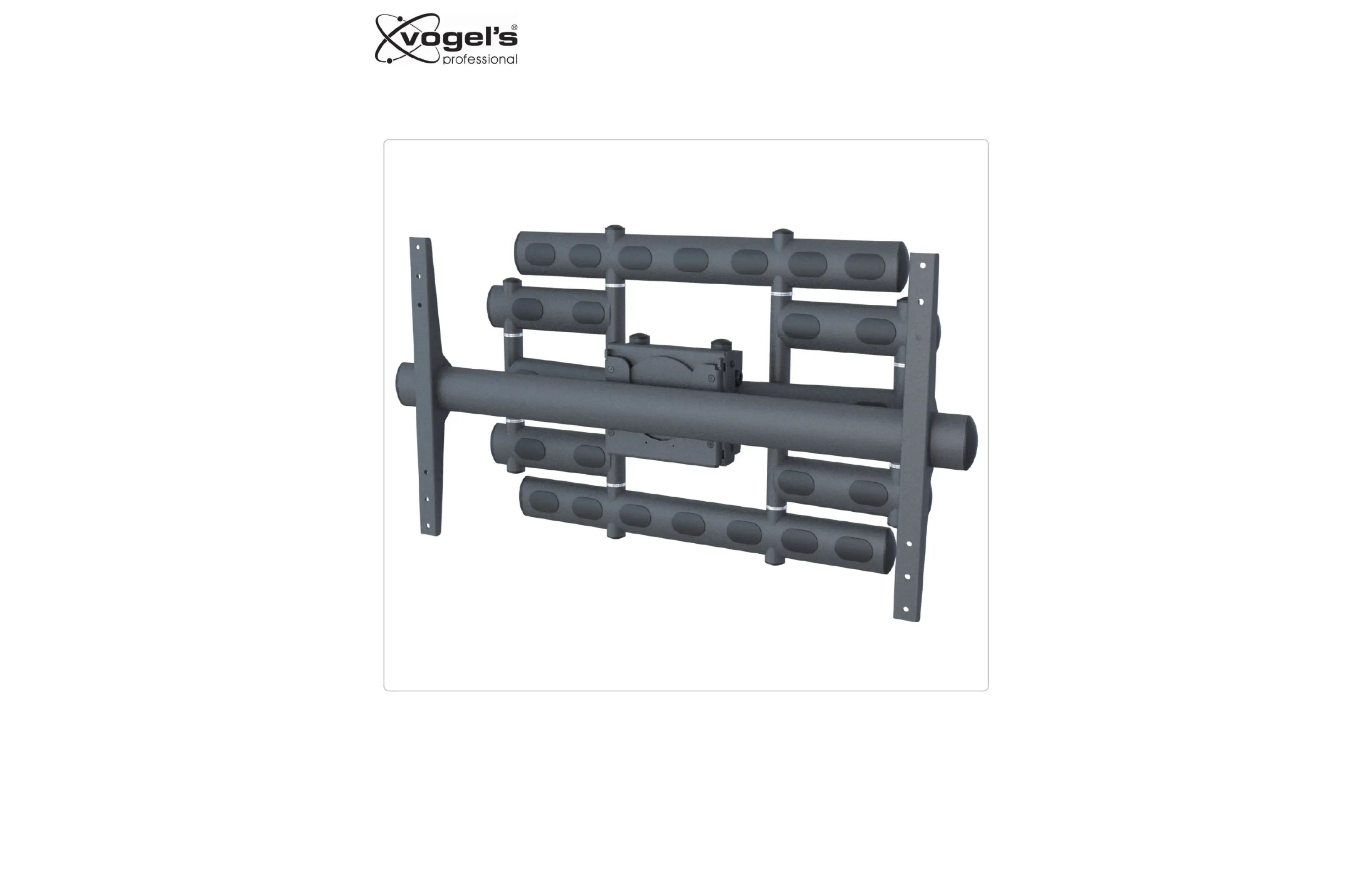

Installation Guide

Installationsanleitung, Guía de Instalacíon, Guida de Installazione, Guide d’Installation, Installatie gids

PFW6855

www.vogels.com

9531- 060 -Z00-01

5/16” x 3”

5/16”M6 x 12mm M8 x 10mm

M8 x 16mm M8 x 20mm M8 x 30mm

M5 x 6mm

x6 x2

x4 x4 x4

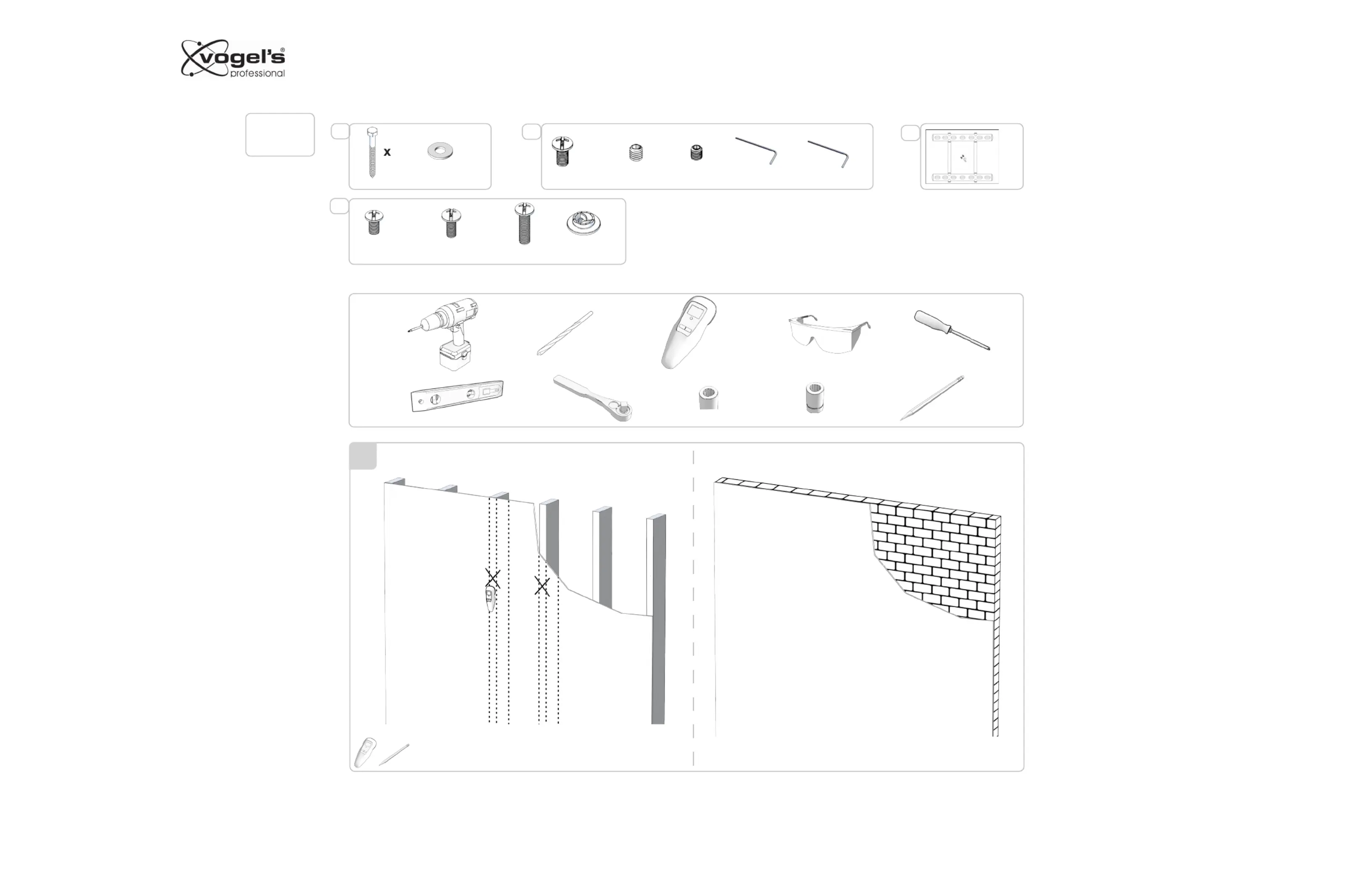

Included components

Required for installation

Drill Template

Refer to

Step:

Installation Guide

Installationsanleitung, Guía de Instalacíon, Guida de Installazione, Guide d’Installation, Installatie gids

PFW6855

2.5mm

5/32”

1/4” / 6.5mm

M10 1/2”/13mm

Stud Finder

Note: It is extremely important that this installation be

carried out by well qualified installation personal and the

mounting surface capable of supported the weight of the

display mount together through out the articulating range of

the PFW6855 series mount.

www.vogels.com

9531- 060 -Z00-01

Installation Guide

Installationsanleitung, Guía de Instalacíon, Guida de Installazione, Guide d’Installation, Installatie gids

PFW6855

1/2”/13 mm

1/4” / 6. m

4 5

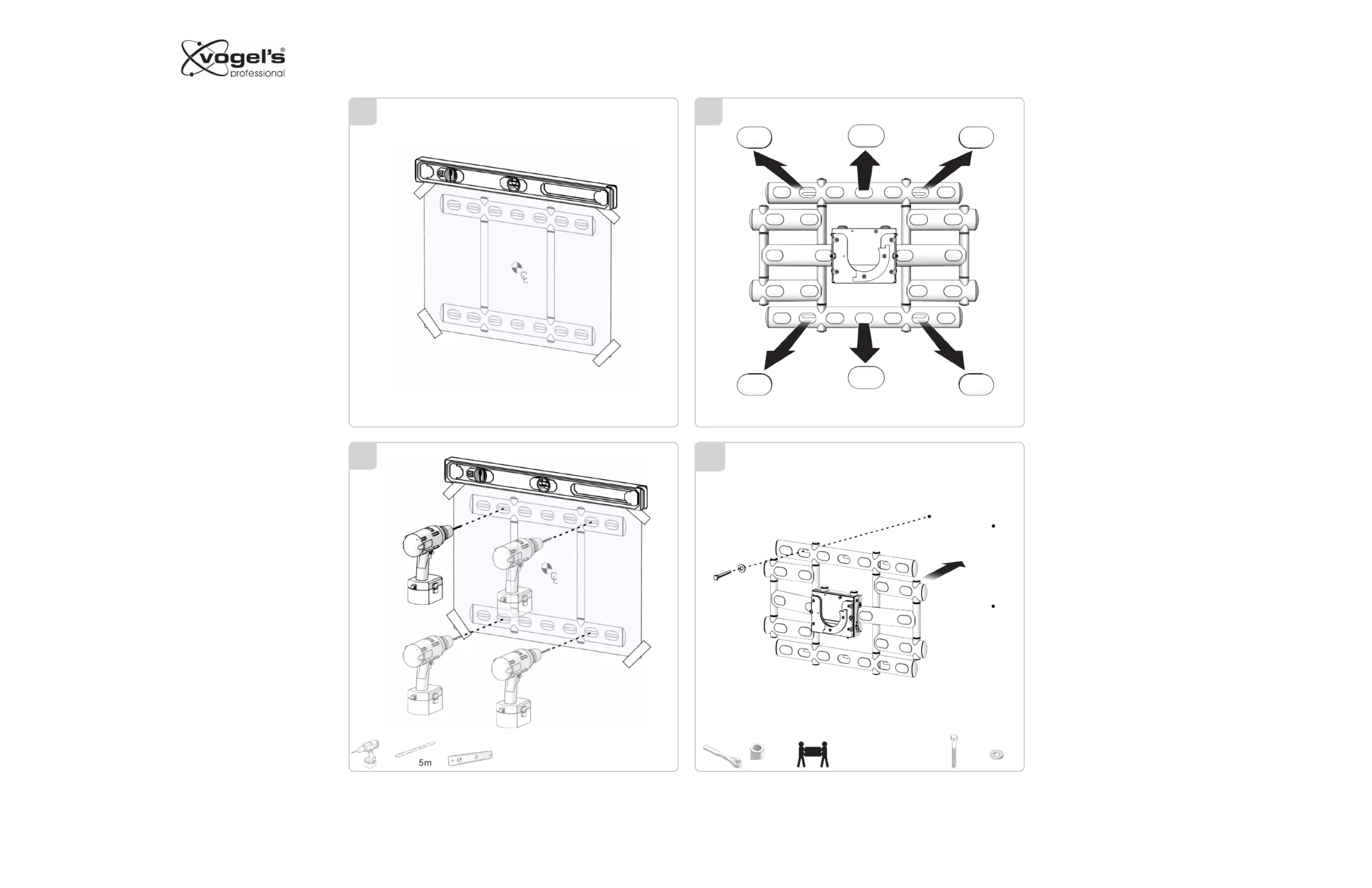

With minimum two people place the PFW6855 wall plate

assembly and secure to the wall using the top center hole of

the wall plate.

With a spirit level place on top of the wall plate level the

mounts than secure the remaining bolts through the wall

plate to the wall.

Take the mounting template supplied insure the template

is centered and level at the desired height on the mounting

surface. Mark the mounting hole (six recommended) three

on top and three on bottom.

Note: drill mounting pilot holes to a proper depth to insure

the lag or wedge anchor bolts are fully engaged into the

hole.

Product specificaties

Merk:	Vogel's
Categorie:	Niet gecategoriseerd
Model:	PFW 6855
Kleur van het product:	Zwart
In hoogte verstelbaar:	Nee
Montagewijze:	Muur
Maximale gewichtscapaciteit:	227 kg
Paneelmontage-interface:	200 x 300 mm
Draaihoek:	90 °
Draaien:	Nee
Montage interface compatibiliteit (min):	200 x 300 mm
Montage interface compatibiliteit (max):	907 x 600 mm
Aantal displays ondersteund:	1
Bereik kantelhoek:	0 - 4 °
Maximale schermgrootte:	98 "
Code geharmoniseerd systeem (HS):	85299097
Minimale schermgrootte:	65 "
Afstand tot de muur (min):	213.9 mm
Hoogte verstelbaarheidsbereik:	- mm
kantel aanpassingen:	Ja
