Vogel's Base 45 L Handleiding

Vogel's Flat panel steun Base 45 L

Bekijk gratis de handleiding van Vogel's Base 45 L (2 pagina’s), behorend tot de categorie Flat panel steun. Deze gids werd als nuttig beoordeeld door 9 mensen en kreeg gemiddeld 4.4 sterren uit 5 reviews. Heb je een vraag over Vogel's Base 45 L of wil je andere gebruikers van dit product iets vragen? Stel een vraag

Download PDF

Pagina 1/2

1.2

OPTION A (up to 400 x 200 mm)

100

200

400

100

200

OPTION B (up to 600 x 400 mm )

500

600

300

200

400

2 .1

TV TV TV TV

2.2

• Important

• Wichtig

• Important

• Belangrijk

• Importante

• Viktigt

• Ważne

• Важно

• Důležité

• Dôležité

• Fontos

• Önemli

• Important

•

Важливо

•

Важно

• 重要

•

Σημαντικό

•

重要须知

• 2 persons required

• Zwei Personen

erforderlich

• Nécessite deux

personnes

• 2 personen

• Se precisan dos

personas

• E’ richiesta la

presenza di due

persone

• Requer duas pessoas

• Två personer erfordras

• Konieczne dwie osoby

• Нужны два человека

• Montáž vyžaduje

2 osoby

• Montáž vyžaduje

2 osoby

• Két személy szükséges

• İki kişi gerekli

• Este nevoie de două

persoane

•Для монтажу

необхідно 2 людини

• Необходими са

двама души

• 二人作業

•

Απαιτούνται 2 άτομα

•

需要两人

Preparation

• Vorbereitung

• Préparation

• Voorbereiding

• Preparación

• Preparazione

• Preparação

• Förberedelse

• Przygotowanie

• Подготовка

• Příprava

• Príprava

• Előkészítés

• Hazırlık

• Pregătire

• Підготовка

• Закачване на лентите

на телевизора

• 準備

• Προετοιμασία

• 准备

ø 10 mm

ø 5 mm

1.1

• Benötigtes Werkzeug

• Outils nécessaires

• Benodigde

gereedschap

• Se precisan herramientas

• Sono richiesti degli

utensili

• Ferramentas necessárias

• Verktyg erfordras

• Potrzebne narzędzia

• Требуются инструменты

• Potřebné nástroje

• Potrebné nástroje

• Szerszámok

szükségesek

• Gerekli araçlar

• Sunt necesare unelte

• Необхідний

інструмент

• Необходими са

инструменти

• 工具使用

• Απαιτούνται εργαλεία

• 必备工具

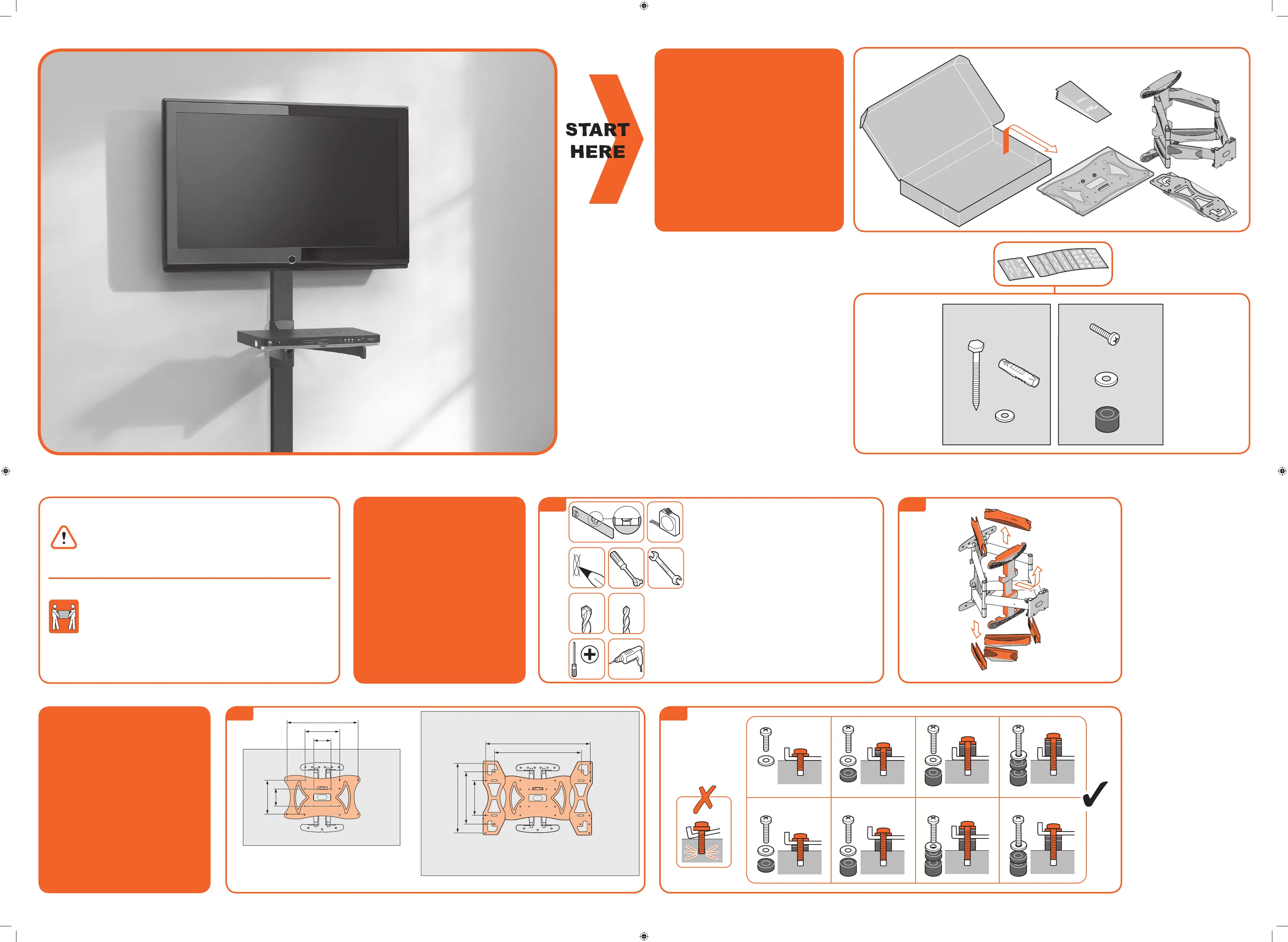

Tools required

Attach strips to TV

• Leisten an TV befestigen

• Fixer les bandes sur le

téléviseur

• Monteren strips op TV

• Enganche las bandas al

televisor

• Fissaggio delle strisce

alla TV

• Fixe as barras de ﬁxação

na TV

• Fäst remsorna på TV:n

• Przymocuj taśmy do

telewizora

• Крепление планок к

телевизору

• Připojení pásků k televizoru

• Pripojenie pásov k

televízoru

• A szíjak felerősítése a TV-re

• Şeritleri TV’ye takın

• Montaţi benzile pe

televizor

• Приєднання рами до

телевізора

• Подготовка

• ストリップをテレビに取り付

 ける

• Τοποθετήστε τους ιμάντες

στην τηλεόραση

• 将细条固定在电视机上

Physix_PHW400_L_V2.indd 1 23-12-16 13:31

45kg

MAX.

99lbs

MAX.

4.2

-2°

+10°

X Y+

3 .1

3.2

ø 5

ø 10 mm

80 mm

ø 5 mm

30 mm

ø 5 mm

80 mm

3.3

3.4

4 .1

TOP

BOTTOM

OPTION A

OPTION B

TOP

BOTTOM

2.3

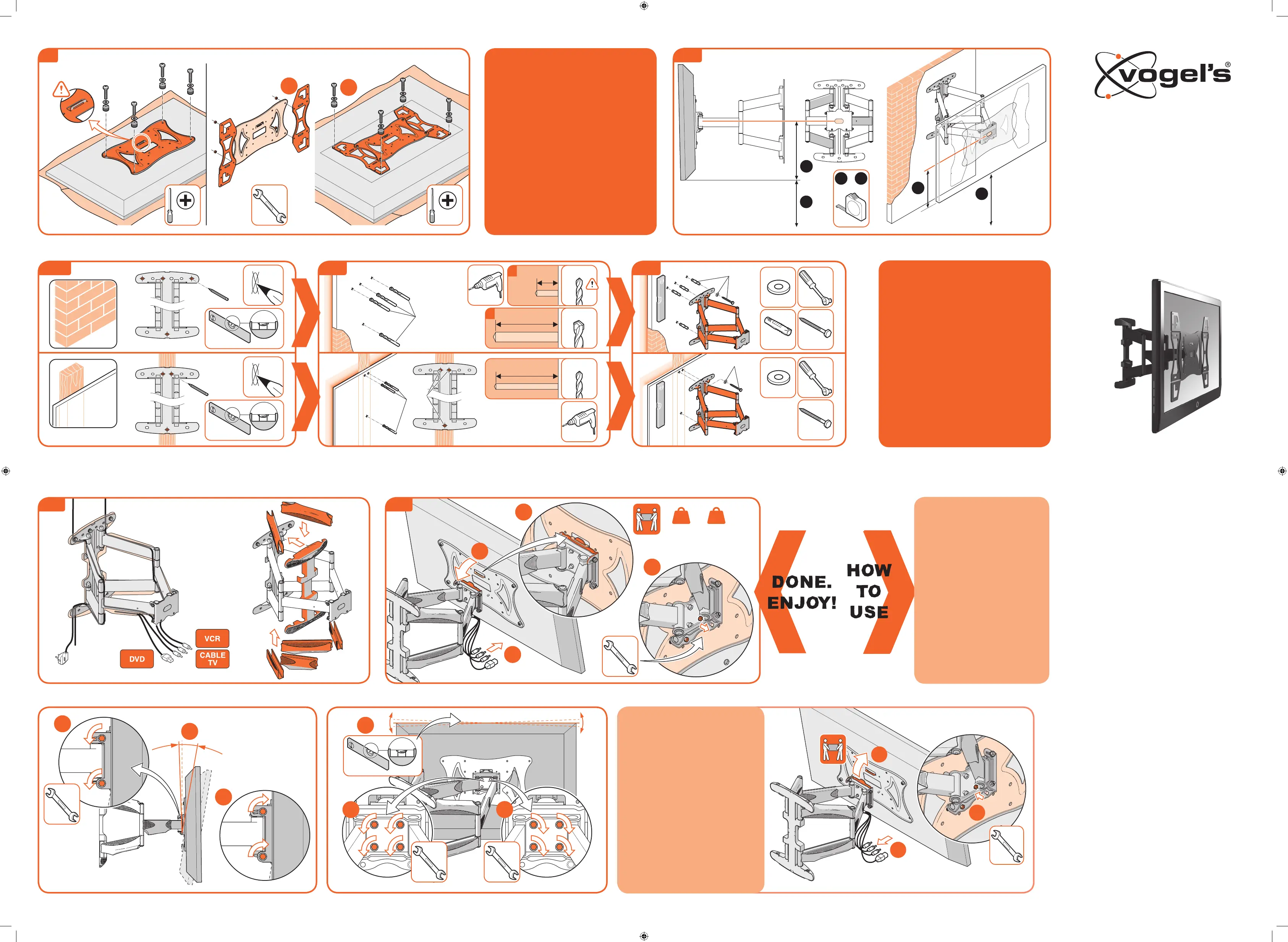

Attach mount to wall

• Halter an Wand befestigen

• Fixer le support sur le mur

• Monteren van support op

de muur

• Fije el sistema de montaje

en la pared

• Fissaggio del supporto alla

parete

• Fixe o suporte na parede

• Fäst monteringen på

väggen

• Przymocuj uchwyt do

ściany

• Крепление кронштейна

к стене

• Připevnění držáku na stěnu

• Pripevnenie držiaka na

stenu

• A tartó rögzítése a falra

• Dayanağı duvara takın

• Montaţi suportul pe perete

• Кріплення кронштейна

до стіни

• Монтиране на стойката

на стената

• マウントを壁に取り付ける

• Τοποθετήστε τη βάση στον

τοίχο

• 将支架固定在墙上

Hang TV on wall mount

• TV an Wandhalter hängen

• Suspendre le téléviseur

sur le support mural

• Monteer TV aan support

• Cuelgue el televisor en el

sistema de montaje en la

pared

• Aggancio della TV al

sistema di ﬁssaggio a

parete

• Pendure a TV no suporte

da parede

• Häng TV:n på

väggmonteringen

• Powieś telewizor na

ściennym uchwycie

• Установка телевизора

на устройство для

настенного крепления

• Pověšení televizoru na

držák na stěnu

• Zavesenie televízora na

držiak na stenu

• A TV felhelyezése a fali

tartóra

• TV’yi dayanağa asın

• Suspendaţi televizorul pe

suportul de perete

• Закріплення телевізора

в кронштейні на стіні

• Окачване на телевизора

на стената

• テレビをウォールマウント

に引っ掛ける

• Αναρτήστε την τηλεόραση

στην επιτοίχια βάση

• 将电视机吊在墙壁支架上

Adjusting TV

• Ausrichten des Fernsehers

• Réglage de la TV

• Verstellen van de TV

• Ajuste de la posición del televisor

• Regolazione TV

• Regulação do televisor

• Justera TV:n

• Ustawienie telewizora

• Настройка положения телевизора

• Nastavení polohy televize

• Nastavenie polohy televízie

• TV helyzetbeállítása

• TV’yi Ayarlama

• Reglarea poziţiei televizorului

• Настройка положення телевізору

• Настройване на положението на телевизора

• テレビの調節

• Προσαρμογή τηλεόρασης

• 调整电视机

Remove TV from

wall mount

• TV von Wandhalter nehmen

• Retirer le téléviseur du support mural

• TV van muursupport afhalen

• Quite el televisor del sistema de montaje en

la pared

• Rimozione della TV dal sistema di ﬁssaggio a parete

• Retire a TV do suporte da parede

• Avlägsna TV:n från väggmonteringen

• Zdejmij telewizor ze ściennego uchwytu

• Снятие телевизора с устройства для настенного

крепления

• Sejmutí televizoru z držáku na stěnu

• Zvesenie televízora z držiaka na stenu

• A TV eltávolítása a fali tartóról

• TV’yi duvar dayanağından çıkartın

• Îndepărtaţi televizorul de pe suportul de perete

• Зняття телевізора з кронштейна на стіні

• Откачване на телевизора от стойката за стена

• テレビをウォールマウントから取り外す

• Αφαιρέστε την τηλεόραση από την επιτοίχια βάση

• 将电视机从墙壁支架上卸下

LED/LCD/PLASMA

WALL MOUNT

TURN & TILT LARGE

LED/LCD/PLASMA-WANDHALTER ZUM DREHEN UND

NEIGEN

SUPPORT MURAL ORIENTABLE & INCLINABLE LED/LCD/

PLASMA

DRAAI- en NEIGBARE LED/LCD/PLASMA-WANDSTEUN

SOPORTE DE PARED CON GIRO E INCLINACIÓN PARA

LED/LCD/PLASMA

ROTAZIONE E INCLINAZIONE PER MONTAGGIO A

PARETE DI UNO

SCHERMO LED/LCD/PLASMA

INCLINAÇÃO E ROTAÇÃO DA MONTAGEM DE PAREDE

DE LED/LCD/PLASMA

VRID- & LUTBART VÄGGFÄSTE FÖR LED/LCD/PLASMA

OBROTOWE I PRZECHYLANE MOCOWANIE ŚCIENNE DO

EKRANÓW LED/LCD/PLAZMOWYCH

НАСТЕННЫЙ КРОНШТЕЙН ДЛЯ СВЕТОДИОДНЫХ/

ЖК/ПЛАЗМЕННЫХ ПАНЕЛЕЙ С ВОЗМОЖНОСТЬЮ

ПОВОРОТА И НАКЛОНА OTOČNÁ A SKLOPNÁ

NÁSTĚNNÁ JEDNOTKA PRO LED/LCD/PLASMU

LED/LCD/PLAZMA NÁSTENNÁ MONTÁŽ: OTOČIŤ A

NAKLONIŤ

ELFORDÍTHATÓ, BILLENTHETŐ FALI TARTÓ LED/LCD/

PLAZMA TV-HEZ

LED/LCD/PLAZMA DUVAR MONTAJ APARATI DÖNER VE

EĞİLİR

SUPORT DE PERETE CU REGLARE PRIN RĂSUCIRE ŞI

ÎNCLINARE PENTRU LED/LCD/PLASMĂ

НАСТІННИЙ КРОНШТЕЙН ДЛЯ СВІТЛОДІОДНИХ/РК/

ПЛАЗМОВИХ ПАНЕЛЕЙ З МОЖЛИВІСТЮ ПОВОРОТУ

ТА НАХИЛУ

КОНЗОЛА ЗА МОНТАЖ НА СТЕНА НА LED/LCD/

ПЛАЗМЕН ТЕЛЕВИЗОР СЪС ЗАВЪРТАНЕ И НАКЛОН

LED/LCD/プラズマウォールマウントの回転と傾き

ΡΥΘΜΙΖΟΜΕΝΗ ΕΠΙΤΟΙΧΙΑ ΒΑΣΗ ΓΙΑ ΤΗΛΕΟΡΑΣΕΙΣ

LED/LCD/PLASMA

LED/液晶/等离子屏幕壁挂架的折转与倾斜

MOUNTING

INSTRUCTIONS

MOUIN_PHW400L_01

Max. weight load = 45 kg/99 lbs

Physix_PHW400_L_V2.indd 2 23-12-16 13:31

Product specificaties

Merk:	Vogel's
Categorie:	Flat panel steun
Model:	Base 45 L
Kleur van het product:	Zwart
Montagewijze:	Muur
Maximale gewichtscapaciteit:	45 kg
Paneelmontage-interface:	100 x 100,200 x 200,300 x 200,400 x 200,400 x 400,600 x 400 mm
Draaihoek:	180 °
Montage interface compatibiliteit (min):	100 x 100 mm
Montage interface compatibiliteit (max):	600 x 400 mm
Aantal displays ondersteund:	1
Bereik kantelhoek:	-15 - 15 °
Aantal producten inbegrepen:	1 stuk(s)
Maximale schermgrootte:	82 "
Code geharmoniseerd systeem (HS):	85299097
Minimale schermgrootte:	40 "
Afstand tot de muur (min):	46 mm
Afstand tot de muur (max.):	486 mm
Interface hoogte:	422 mm
Interface breedte:	627 mm
