Viva VVA62E250 Handleiding

39Beschrijving van het apparaatGebruiksmogelijkhedenGebruik met luchtafvoer:K De ventilator van de afzuigkap zuigt dekeukenwasem aan en leidt deze via hetvetfilter naar buiten. K Het vetfilter neemt de vaste bestanddelen van de keukenwasem op. K De keuken blijft in grote mate vrij van veten reuk. DAls de wasemafzuigkap wordtgebruikt met luchtafvoer en tegelijkertijdschoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-,olie- of kolenstookapparaten, geisers,warmwaterbereidingsapparaten) moet voorvoldoende aanvoer van luchtworden gezorgd, die nodig is voor de verbranding. Gebruik zonder gevaar is mogelijk als deonderdruk van 4 Pa (0,04 mbar) in deopstellingsruimte van de stookinstallatie nietwordt overschreden.

GebruiksaanwijzingVerlichtingSchakelaarsverlichting enventilatorFilterroosterSchoor-steenaf-schermingGebruiksmogelijkhedenDit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren,ramen en d. m. v. luchtaanvoer-/luchtafvoersleuven in de muur of doorandere technische maatregelen, zoalswederzijdse vergrendeling e. d. , verbrandingslucht kan toestromen. Wanneer er onvoldoende lucht wordtaangevoerd, bestaat er vergiftigingsge-vaar door teruggezogen verbrandings-gassen. Alleen een muurkast voor luchttoevoer enluchtafvoer is geen waarborg voor het aanhouden van de grenswaarde. Opmerking: bij de beoordeling moet altijdde complete ventilatie van de woning inacht worden genomen. Bij het gebruik vankookapparatuur, bijvoorbeeld kookplateauen gasfornuis, wordt deze regel niettoegepast.

Als de wasemafzuigkap wordt gebruikt metluchtcirculatie en koolstoffilter is het gebruikzonder beperking mogelijk. Gebruik met circulatielucht:K Hiertoe moet een koolstoffilter wordeningebouwd (zie Filter en onderhoud). 몇De complete montageset en de reservefilters zijn verkrijgbaar bij de vakhandel. De desbetreffende toebehorennummersvindt u achterin deze gebruiksaanwijzing.

K De ventilator van de wasemafzuigkapzuigt de keukendamp aan en leidt dezedoor het vetfilter en het koolstoffilter gereinigd terug naar de keuken. K Het vetfilter neemt de vettige bestand-delen van de keukendamp op. K Het koolstoffilter bindt de reukstoffen. 몇 Als er geen koolstoffilter wordt gemonteerd, worden de reukstoffen in dekeukendamp niet gebonden.

40StoringenBij eventuele vragen of storingen kunt u bellen met de klantenservice. (Zie de lijst met klantenservicecentra).Geeft u bij het telefoongesprek op:E-nr. FDVul het nummer in de bovenstaande vakjesin. De nummers staan op het typeplaatjedat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.몇De fabrikant van de afzuigkap is nietaansprakelijk voor reclamaties die terugte leiden zijn op de planning en uitvoering van de buisleiding.Vóór het eerste gebruikBelangrijke aanwijzingen:K Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat.

Het is mogelijk dat er een aantal kenmerken worden beschrevendie niet van toepassing zijn op uw apparaat.K Deze afzuigkap voldoet aan de geldendeveiligheidsvoorschriften.Reparaties mogen uitsluitend wordenuitgevoerd door een vakman.Door ondeskundige reparaties kunnenaanzienlijke gevaren voor de gebruiker ontstaan.K Lees de gebruiksaanwijzing zorgvuldigvoordat u het nieuwe apparaat gebruikt.Ze bevat belangrijke informatie voor uwveiligheid en voor het gebruik en hetonderhoud van het apparaat.K Bewaar de gebruiksaanwijzing en hetmontagevoorschrift zorgvuldig, eventueelvoor een volgende bezitter van het apparaat.K Dit apparaat is gekenmerktin overeenstemmig metde Europese richtlijn2002/96/EG betreffendeafgedankte elektrische enelektronische apparatuur (waste electrical and electronic equipment – WEEE).De richtlijn geeft het kader aan voor de inde EU geldige terugneming en verwerking van oude apparaten.

41Veiligsheidsvoorschriften몇 Laat kinderen niet met het apparaatspelen.Volwassenen en kinderen mogen het appa-raat nooit zonder toezicht in gebruiknemen:– wanneer zij lichamelijk, zintuiglijk of men-taal niet in staat zijn,– of bij gebrek aan kennisen ervaring omhet apparaat op een juiste en veiligewijze te bedienen.몇Onder de afzuigkap niet flamberen.Brandgevaar bij het vetfilter door ! opstijgende vlammen.몇 De kookzones moeten altijd zijn bedektmet pannen.몇 Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is hetgebruik van de afzuigkap alleen beperkttoegestaan (zie montagevoorschrift).Gaskookplaten / gasfornuizen몇 Gebruik niet alle gaskookzones tegelijklangdurig (max.

15 minuten) op de hoogstestand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaarvan beschadiging van de afzuigkap.Bij gebruik van de afzuigkap boven eengaskookplaat waarvan gelijktijdig drie ofmeer gaskookzones worden gebruikt, moetde afzuigkap op de maximumstand wordengezet.몇 Indien het apparaat beschadigd is, magu het niet in gebruik nemen.몇 Aansluiting en ingebruikneming mogenalleen door een vakman worden uitgevoerd.몇 Als de aansluitkabel van dit apparaatbeschadigd raakt, moet deze worden vervangen door de fabrikant, diens klantenservice of een andere gekwalificeerde vakman, om gevaren tevoorkomen.몇 Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montage-voorschrift).몇 Deze afzuigkap mag is uitsluitendbedoeld voor huishoudelijk gebruik.몇 Afzuigkap uitsluitend met ingeschroefde lampen gebruiken.몇 Defecte lampen dienen onmiddellijkvervangen te worden om overbelasting vande overige lampen te voorkomen.몇 Afzuigkap nooit zonder vetfilter gebruiken.몇 Oververhit vet en olie is gemakkelijkontvlambaar.Daarom gerechten met vet of olie, b.v.

42Bedienen van de wasemafzuigkapFilter en onderhoudVetfilters:Voor de opname van de vettige bestanddelen van de keukenwasemworden metalen vetfilters gebruikt.De filtermatten bestaan uit onbrandbaarmateriaal.Let op:Bij toenemende verzadiging met vethoudende resten neemt de ontvlam-baarheid toe en kan de werking van dewasemafzuigkap nadelig worden beïnvloed.Belangrijk:Het op tijd reinigen van de metalen vetfiltersvoorkomt brandgevaar dat kan ontstaandoor ophoping van warmte tijdens hetfrituren of braden.Reiniging van de metalen vetfilters:K Bij normaal bedrijf (dagelijks 1 tot 2 uur)moet de metalen vetfilter na 8 tot 10weken worden gereinigd.K De filters kunnen worden gereinigd in devaatwasmachine.

Daarbij is een lichteverkleuring mogelijk.Belangrijk:Zeer verzadigde vetfilters niet samen metvaatwerk reinigen.K Als de filters met de hand worden gereinigd, moeten deze eerst in een heetsopje worden gezet om het vuil los teweken.Daarna afborstelen, goed schoon-spoelen en laten afdruipen.몇 De keukenwasem wordt op de doeltreffendste manier verwijderd door:K Inschakelen van de afzuigkapbij het begin van het koken.K Uitschakelen van de afzuigkappas enkele minuten na het einde van hetkoken.Inschakelen:K Zet de rechter schuifschakelaar op degewenste ventilatorstand.Uitschakelen:K Zet de rechter schuifschakelaar op 0.Verlichting:K De verlichting kan op elk moment worden gebruikt, ook als de ventilator isuitgeschakeld.123VerlichtingUit/AanVentilatorstanden

43Filter en onderhoudMetalen vetfilters verwijderen en aanbrengen:1. Druk de blokkering van de vetfilters in derichting van de pijl in en klap de vetfiltersnaar beneden.3. Breng de vetfilters aan.Vervangen van het actieve-koolfilter:K Bij normaal gebruik (dagelijks 1 tot 2 uur)moeten de filters met actieve kool ongeveer 1x per jaar worden vervangen.K Het actieve-koolfilter is verkrijgbaar in devakhandel (zie Extra toebehoren).K Gebruik alleen originele filters.Daardoor wordt een optimale werkinggewaarborgd.Afvoer van het oude actieve-koolfilter:K Actieve-koolfilters bevatten geen schadelijke stoffen. Ze kunnen daarombijvoorbeeld met het huisvuil wordenafgevoerd.3. Bevestig de lip.4. Breng de vetfilters aan (zie Metalen vetfilters verwijderen en aanbrengen).Verwijderen:1. Verwijder de vetfilters.2.

Druk op de llip en verwijder het actieve-koolfilter in benedenwaartserichting.Aanbrengen:Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.1. Verwijder de vetfilters (zie Metalen vetfilters verwijderen en aanbrengen).2. Breng het actieve-koolfilter aan.2. Reinig de vetfilters.3. Breng de gereinigde vetfilters weer aan.Koolstoffilter:Voor het opnemen van de reukstoffen alsde afzuigkap werkt met luchtcirculatie.Let op:Bij toenemende verzadiging met vethoudende resten neemt de ontvlam-baarheid toe en kan de werking van dewasemafzuigkap nadelig worden beïnvloed.Belangrijk:Door het koolstoffilter op tijd te vervangen,voorkomt u brandgevaar dat kan ontstaandoor opeenhoping van warmte tijdens hetfrituren of braden.

Herstel de stroomtoevoer door de stekker in het stopcontact te steken ofde zekering in te schakelen.Reiniging en onderhoudWasemafzuigkap stroomloos makendoor de stekker uit het stopcontact tetrekken of de zekering uit te schakelen.몇 De wasemafzuigkap niet reinigen metschuursponsjes of met zand-, soda-, zuur-of chloorhoudende schoonmaakmiddelen!K Gebruik voor het reinigen van de wasemafzuigkap een heet sopje of eenmild schoonmaakmiddel voor hetreinigen van ruiten.K Vastgekoekt vuil niet loskrabben, maarlosweken met een vochtige doek.K Als de vetfilters worden gereinigd, moetvetaanslag van de bereikbare delen vanhet huis worden verwijderd.

Daardoorwordt brandgevaar voorkomen en blijftde optimale werking in stand.몇 De schakelaar alleen met een zachte,vochtige doek reinigen (mild afwassop).Geen edelstaalreiniger voor de schakelaargebruiken.Edelstalen oppervlakken:K Gebruik een milde, niet-schurende edelstaalreiniger.K Reinig alleen in de slijprichting.K Wij adviseren onze edelstaalreiniger nr. 461731.Het besteladres vindt u in het bijgevoegde serviceboekje.Aluminium, lak- of kunststofopper-vlakken:K Geen droge doeken gebruiken.K Gebruik een mild glasreinigingsmiddel.K Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen.Neem de garantievoorwaarden in het bijgevoegde serviceboekje in acht.

Door een milieubewuste afvoerkunnen waardevolle materialen opnieuwworden gebruikt.Maak het oude apparaat onbruikbaarvoordat u het afvoert.몇Uw nieuwe apparaat wordt tijdens hetvervoer beschermd door de verpakking.Alle gebruikte materialen zijn milieu-vriendelijk en kunnen opnieuw wordengebruikt. Lever uw bijdrage door deverpakking milieubewust af te voeren.Informeer bij uw vakhandel of bij degemeente naar de beste manier om uwoude apparaat en de verpakking af tevoeren. 몇De wasemafzuigkap is geschikt voorgebruik met luchtafvoer of met lucht-circulatie.몇De wasemafzuigkap altijd boven hetmidden van het fornuis aanbrengen.몇Minimumafstand tussen elektrischekookzones en de onderkant van dewasemafzuigkap: 550 mm, afb.

1.몇Boven een fornuis voor vastebrandstoffen waarvan brandgevaar kanuitgaan (bijvoorbeeld door vonken) is demontage van de wasemafzuigkap alleentoegestaan als het fornuis een gesloten,niet verwijderbare afscherming heeft ende voor het desbetreffende land geldendevoorschriften in acht worden genomen.Deze beperking geldt niet voorgasfornuizen en gasplateaus.몇Hoe kleiner de afstand tussen wase-mafzuigkap en branders is, hoe groter demogelijkheid is dat zich door opstijgendewaterdamp onder aan de wasemafzuigkapdruppels kunnen vormen.

46Voor de montageAfzuigkap met luchtafvoerDe afvoerlucht wordt via een afvoerschachtnaar boven of rechtstreeks door debuitenmuur naar buiten geleid. DDe afvoerlucht mag niet wordenafgevoerd via een in gebruik verkerenderook- of afvoergasschoorsteen of via eenschacht die dient voor de ventilatie vanruimten waarin stookinstallaties zijnopgesteld. Bij de afvoer van afvoerlucht moeten deofficiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) wordennageleefd. Als de lucht wordt afgevoerd via een ingebruik verkerende rook- of afvoergas-schoorsteen moet de toestemming van debevoegde instantie worden verkregen.

DAls de wasemafzuigkap wordtgebruikt met luchtafvoer en tegelijkertijdschoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-,olie- of kolenstookapparaten, geisers,warmwaterbereidingsapparaten) moetvoor voldoende aanvoer van luchtworden gezorgd, die nodig is voor de verbranding. Gebruik zonder gevaar is mogelijk als deonderdruk van 4 Pa (0,04 mbar) in deopstellingsruimte van de stookinstallatieniet wordt overschreden. 120120280260mind. 45684-1086136mind. 400mind. 460mind. 60500 600/900Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren,ramen en d. m. v. luchtaanvoer-/luchtafvoersleuven in de muur of doorandere technische maatregelen, zoalswederzijdse vergrendeling e. d. , verbrandingslucht kan toestromen. Wanneer er onvoldoende lucht wordtaangevoerd, bestaat er vergiftigingsge-vaar door teruggezogen verbrandings-gassen.

Alleen een muurkast voor luchttoevoer enluchtafvoer is geen waarborg voor het aanhouden van de grenswaarde. Opmerking: bij de beoordeling moet altijdde complete ventilatie van de woning inacht worden genomen. Bij het gebruik vankookapparatuur, bijvoorbeeld kookplateauen gasfornuis, wordt deze regel niettoegepast. Als de wasemafzuigkap wordt gebruikt metluchtcirculatie en actieve-koolfilter is hetgebruik zonder beperking mogelijk.

47Voor de montageK Platte kanalen moeten een gelijk-waardige inwendige diameter alsronde buizen hebben.Ze dienen geen scherpe bochten tehebben.Bij gebruik met luchtafvoer moet in dewasemafzuigkap een terugsklep wordeningebouwd, als deze niet in de afvoerbuisof in de muurkast aanwezig is.Als er geen terugslagklep met het apparaatwordt meegeleverd, kan deze in de vakhandel worden verkregen.Monteren van de terugslagklep:Optimaal vermogen van de wasem-afzuigkap:K Korte, gladde luchtafvoerpijp.K Zo min mogelijk bochten.K Zo groot mogelijke buisdiameter engrote bochten.Gebruik van lange, ruwe luchtafvoer-buizen, veel buisbochten of kleinebuisdiameters vermindert de afzuigcapaciteit en veroorzaaktbovendien hardere geluiden.몇De fabrikant van de afzuigkap is nietaansprakelijk voor reclamaties die terugte leiden zijn op de planning en uitvoering van de buisleiding.K Bij afwijkende buisdiameters:dichtstrips gebruiken.K Bij gebruik van de wasemafzuigkapmet luchtafvoer moet voor voldoendeluchttoevoer worden gezorgd.Ronde buizenInwendige diameterPlatte kanalenInwendige diameterl100 mm179 cm2l120 mm113 cm2l150 mm177 cm2Luchtaansluiting l 150 mmLuchtafvoerpijprechtstreeks aan deluchtaansluitingbevestigen.Het tussenstuk(meegeleverd of verkrijgbaar in devakhandel) op deluchtaansluitingbevestigen enhierop de afvoerbuisbevestigen.Luchtaansluiting l 120 mmLuchtafvoerpijprechtstreeks aan deluchtaansluitingbevestigen.Het tussenstuk(meegeleverd of verkrijgbaar in devakhandel) op deluchtaansluitingbevestigen enhierop de afvoerbuisbevestigen.K De terugslagklepvastklemmen in deluchtaansluiting.몇Beide kleppenmoeten licht verendnaar boven bewogenkunnen worden.

48Elektrische aansluitingGewicht in kg:LuchtavoerLucht-circulatie15,060 cm90 cm17,017,5 19,5Constructiewijzigingen in het kader van technische verbeteringen voorbehouden. Voor de montageGebruik met circulatieluchtK Met een koolstoffilter, indien gebruik met afvoerlucht niet mogelijk is. 몇De complete montageset is verkrijgbaar bij de vakhandel. De desbetreffende toebehorennummersvindt u achterin deze gebruiksaanwijzing. Voorbereiden van de muurK De muur moet vlak en loodrecht zijn. K Controleer of de muur voldoende draag-vermogen heeft. K De bijgevoegde schroeven en pluggenzijn geschikt voor massieve muren. Gebruik voor andere muurconstructies(bijv. gipsplaat, poreus beton, poroton-stenen) bevestigingsmiddelen die daar-voor geschikt zijn. K Pluggen moet stevig kunnen wordenbevestigd.

De wasemafzuigkap mag alleen wordenaangesloten aan een volgens de voor-schriften geïnstalleerd, geaard stopcontact. Het geaarde stopcontact moet indienmogelijk vlak achter de schoorsteenaf-scherming worden aangebracht. KHet geaarde stopcontact moet via eeneigen stroomkring zijn aangesloten. KIndien het geaarde stopcontact na montage van de afzuigkap niet meertoegankelijk is, moet een scheidings-voorziening worden aangebracht, zoalsbij een vaste aansluiting. Als vaste aansluiting nodig is:De wasemafzuigkap mag uitsluitend dooreen erkende installateur wordenaangesloten. In de installatie moet een scheidingsvoor-ziening worden aangebracht. Alsscheidingsvoorzieningen geldenschakelaars met een contactopening vanmeer dan 3 mm en uitschakeling met allepolen. Daarbij horen aardlekschakelaars enveiligheidsschakelaars.

몇Als de elektriciteitskabel van het apparaat beschadigd raakt, moet dezeworden vervangen door de klantenservicevan de fabrikant of door een gekwalificeerdvakman, om gevaren te voorkomen. Elektrische gegevens:staan op het typeplaatje in de binnenruimtevan het apparaat vermeld en zijn zichtbaarals het filterframe wordt afgenomen.

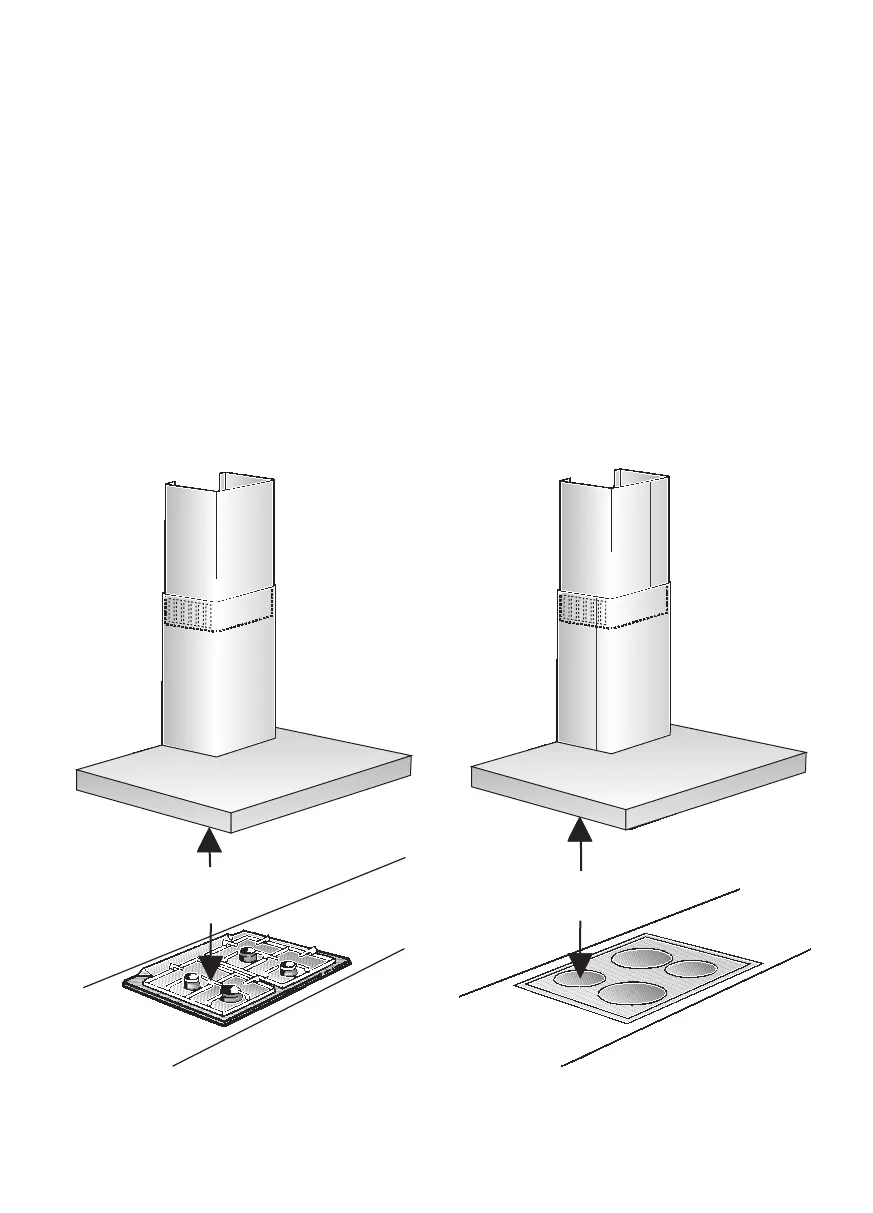

49InbouwenDe wasemafzuigkap is voorzien voormontage aan de keukenmuur.1. Vetfilter verwijderen (zie de gebruiks-aanwijzing).2. Van het plafond tot aan de onderkantvan de wasemafzuigkap een middellijnop de muur aftekenen.3. Met behulp van het sjabloon de positiesvoor de schroeven markeren op demuur.몇Minimumafstand in acht nemen van550 mm tussen wasemafzuigkap enkookzones van elektrisch fornuis en van650 mm tussen wasemafzuigkap enbranders van gasfornuis. De onderste randvan het sjabloon duidt de onderste randvan de wasemafzuigkap aan.4. 4 gaten voor de wasemafzuigkap entwee gaten voor de afscherming van deschoorsteen l 8 mm boren en pluggenvolledig in de muur duwen.Opmerking: let op eventueel te monterenextra toebehoren.5.

50Inbouwen08. De twee onderste zeskantschroevenvastdraaien.몇Voordat de vier schroeven wordenvastgedraaid, moet de wasemafzuigkapop de juiste plaats worden gebracht.12. De beide delen van de schoorsteenaf-scherming in elkaar schuiven(openingen op het bovenstetelescoopdeel naar beneden) en in deuitsparing op de wasemafzuigkapplaatsen.몇 Voorkom beschadiging bij het inelkaar schuiven door bijvoorbeeld hetmontagesjabloon ter bescherming overde rand van de onderste schoor-steenafscherming te leggen.13. Het bovenste deel omhoog tillen enmet twee schroeven opzij op debevestigingshaak schroeven.1.2.3.14. Vetfilter weer aanbrengen (zie degebruiksaanwijzing).09. Buisverbinding tot stand brengen.10. Elektrische verbinding tot standbrengen.11.
