Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

30473-xx534 01 2202

LINEA

30473.x

EIKON

20534

ARKÉ

19534

IDEA

16974

PLANA

14534

Attuatore con uscita a relè in scambio 6 A 120-230 V.

CARATTERISTICHE.

• Tensione nominale di alimentazione: BUS 29 V

• Assorbimento: 10 mA

• Uscita a relè in scambio

• Carichi comandabili a 120 - 230 V~ (contatto NO):

- carichi resistivi: 6 A (20.000 cicli)

- lampade a incandescenza: 6 A (20.000 cicli)

- lampade fluorescenti e lampade a risparmio energetico: 1 A (20.000 cicli)

- trasformatori elettronici: 4 A (20.000 cicli)

- trasformatori ferromagnetici: 6 A (20.000 cicli)

• Carichi comandabili a 120 - 230 V~ (contatti NO e NC):

- motori cos ø 0,6: 3,5 A (100.000 cicli)

• Morsetti:

- bus TP

- contatti relè (NC, C, NO)

CONFIGURAZIONE.

PER LE OPERAZIONI DI INSTALLAZIONE E CONFIGURAZIONE, VEDERE IL

MANUALE ISTRUZIONI DEL SISTEMA By-me Plus.

• Blocchi funzionali: 1

• Selezione del blocco funzionale (configurazione): durante la creazione dei gruppi,

quando viene richiesto di premere il pulsante del dispositivo:

- premere il pulsante, si accende il led;

- a led acceso, viene configurato il blocco funzionale; al termine dell’operazione il

led si spegne.

PARAMETRI.

• funzionamento monostabile o bistabile;

• ritardo attivazione e ritardo disattivazione: un valore compreso tra 0 e 200 espri-

me un tempo in secondi, un valore compreso tra 201 e 250 esprime un tempo in

minuti (per esempio 201 = 1 minuto, 202 = 2 minuti, ecc.);

Funzionamento monostabile.

Ritardo di attivazione: ritardo nella chiusura del contatto NO del relè dalla ricezio-

ne del comando di chiusura.

Ritardo di disattivazione: tempo di permanenza del relè con il contatto NO chiu-

so.

Funzionamento bistabile.

Ritardo di attivazione: ritardo nella chiusura del contatto NO del relè dalla ricezio-

ne del comando di ON.

Ritardo di disattivazione: ritardo nell’apertura del contatto NO del relè dalla rice-

zione del comando di OFF.

Nota.

Nel caso si crei un gruppo con più relè in modalità monostabile, impostare per

tutti gli stessi ritardi di attivazione e disattivazione e non inserire altri tipi di attuatori

all’interno dello stesso gruppo; in questo modo è possibile avere l’indicazione dello

stato del relè monostabile sul tasto di comando.

• Parametri di default: relè impostato in funzionamento bistabile con ritardo di atti-

vazione e disattivazione nullo.

SCENARI.

L’attuatore può appartenere a più scenari diversi e, per ognuno di essi, memorizzare

lo stato da richiamare all’attivazione dello scenario stesso.

REGOLE DI INSTALLAZIONE.

L’installazione deve essere effettuata da personale qualificato con l’osservanza delle

disposizioni regolanti l’installazione del materiale elettrico in vigore nel paese dove i

prodotti sono installati.

Il circuito di alimentazione dell’uscita a relè deve essere protetto contro i sovracca-

richi da un dispositivo, fusibile o interruttore automatico, con corrente nominale non

superiore a 10 A.

Ritardo

attivazione

Ritardo disattivazione

Comando

ON

Ritardo

attivazione

Comando

ON

Ritardo

disattivazione

Comando

OFF

ATTIVAZIONEDISATTIVAZIONE

MONOSTABILE

BISTABILE

FIGURA 1.

CONFORMITÀ NORMATIVA.

Direttiva LVD. Direttiva EMC. Direttiva RoHS.

Norme EN IEC 60669-2-1, EN IEC 63044, EN 50491, EN IEC 63000.

Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere

tracce di piombo.

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che

il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri comunali

di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma,

è possibile consegnare gratuitamente l’apparecchiatura che si desidera smaltire al distributore,

al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori

di prodotti elettronici con superficie di vendita di almeno 400 m

2

è inoltre possibile consegnare

gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori

a 25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al

riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare

possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali

di cui è composta l’apparecchiatura.

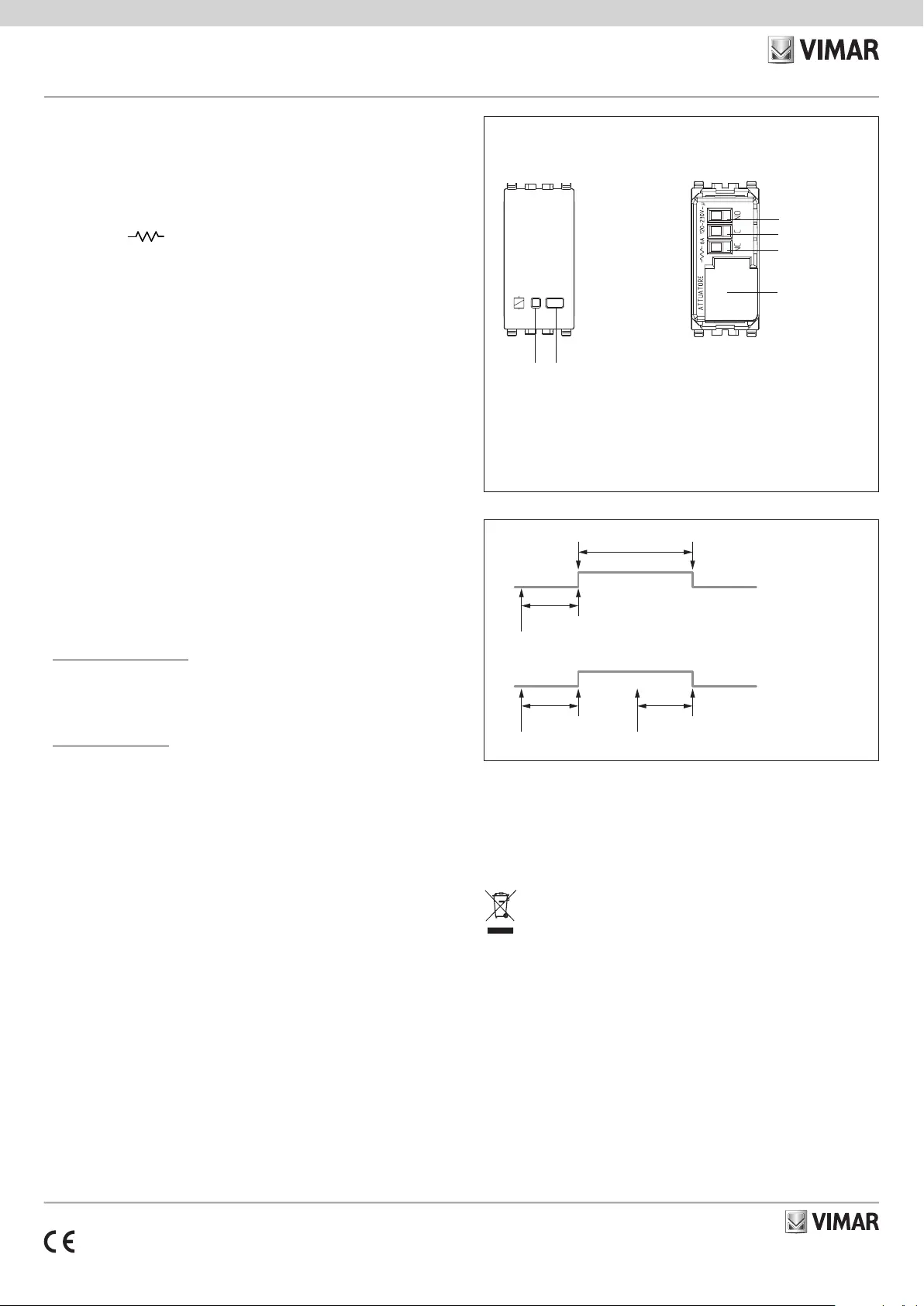

VISTA FRONTALE E POSTERIORE

AB

Morsetti bus TP

NO

C

NC

A: Led

B: Pulsante di configurazione

N.B. Rappresentazione grafica serie Linea. Posizione morsetti, cablaggi e funzionalità identiche

anche per Eikon, Arkè, Idea e Plana.
