Verto 51G707 Handleiding

SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN • De bandschuurmachine kan alleen worden gebruikt voor schuren. • Het mag niet worden gebruikt voor stationair gebruik. • Het inademen van stof met schurende eigenschappen is gevaarlijk voor de gezondheid.

Hieronder vallen dampen van loodhoudende verven, stof van bepaalde houtsoorten zoals eikenhout en metaalstof. Werk daarom in de regel met een stofafzuiginstallatie. • Bewerk geen asbesthoudende materialen met een slijpmachine. • Draag een beschermend ademhalingstoestel en een spatbril tijdens het schuren. • Het gebruik van beschermende oorbeschermers wordt aanbevolen. • Het werkstuk moet worden vastgeklemd om te voorkomen dat het beweegt. Het materiaal kan bijvoorbeeld worden vastgeklemd in een bankschroef. • Gebruik alleen schuurbanden van de aanbevolen maat. • Voordat u de schuurband verwisselt, koppelt u de schuurmachine los van het stroomnet door de stekker uit het stopcontact te halen. • Houd de schuurmachine tijdens het werken met beide handen stevig vast. • Neem altijd de aanwijzingen in de algemene en specifieke veiligheidsvoorschriften voor de omgang met handgereedschap in acht.

ATTENTIE. Het apparaat is ontworpen voor gebruik binnenshuis. Ondanks het inherent veilige ontwerp, het gebruik van beschermingsmiddelen en aanvullende beschermingsmaatregelen, blijft er tijdens het werk altijd een restrisico op verwondingen bestaan. CONSTRUCTIE EN DOEL De bandslijpmachine is een elektrisch handgereedschap dat wordt aangedreven door een eenfasige pendelende motor. De slijpmachine behoeft geen veiligheidsaarding (isolatieklasse II). De bandschuurmachine is bestemd voor het vlakschuren van houten producten, het polijsten van gelakte houten oppervlakken, het afwerken van gelakte metalen oppervlakken, het verwijderen van roest- of laksporen vóór het overschilderen, het afwerken van betonoppervlakken, enz. Geschikt voor renovatie- en bouwwerkzaamheden, timmerwerk en alle doe-het-zelf-werkzaamheden Gebruik het elektrische apparaat niet verkeerd.

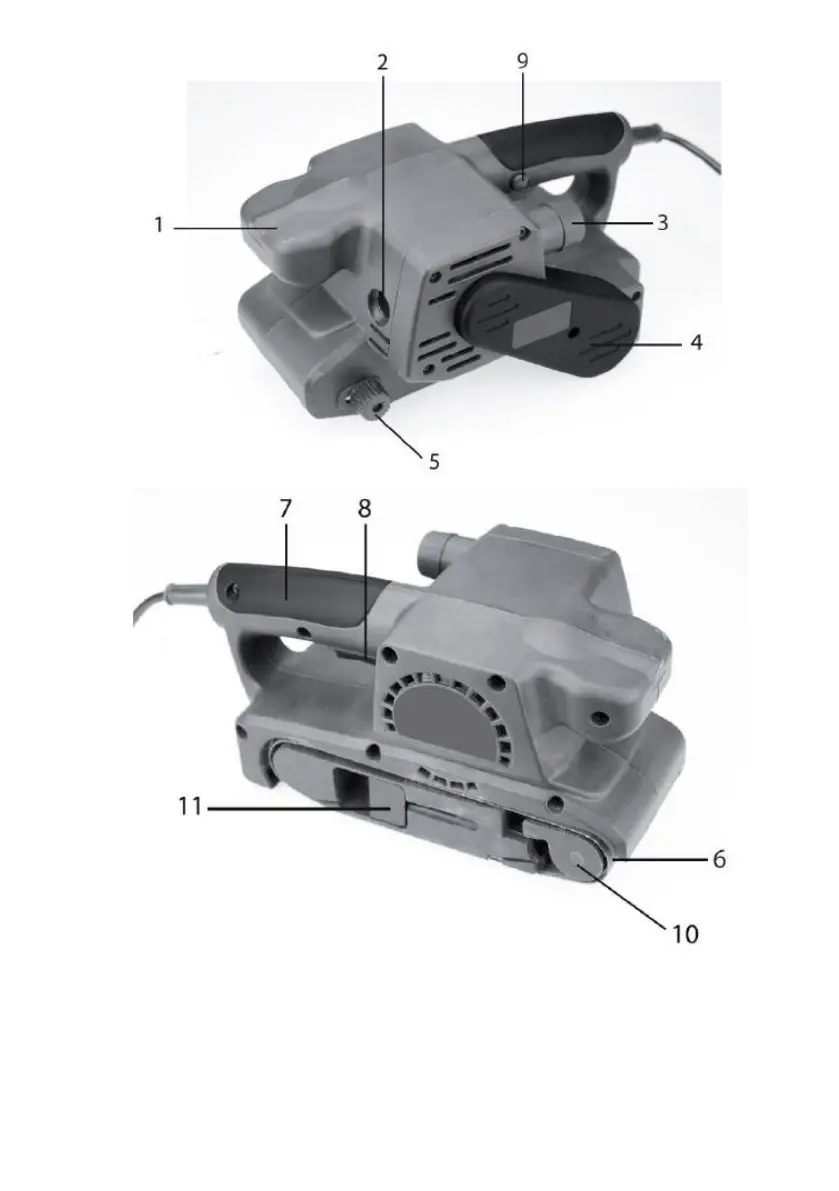

Koolborstelafdekking 3. Stofafzuigpoort 4. Afdekking aandrijfriem 5. Afstelknop schuurband 6. Schuurband 7. Basis handvat 8. Schakelaar 9. Knop voor schakelaarvergrendeling 10. Geleiderol 11. Riemspanningshefboom * Er kunnen verschillen zijn tussen de tekening en het product. BESCHRIJVING VAN DE GEBRUIKTE PICTOGRAMMEN 1. Neem speciale voorzorgsmaatregelen. 2. lees de gebruiksaanwijzing, neem de waarschuwingen en voorwaarden in acht 3. veiligheid in. 4. tweede klasse van bescherming. 5. Draag persoonlijke beschermingsmiddelen (veiligheidsbril, gehoorbescherming 6. gehoorapparaat, stofmasker). 7. Trek de stekker uit het stopcontact voordat u het apparaat repareert. 8. Gebruik beschermende kleding. 9. Bescherm het toestel tegen vocht. 10. houd kinderen uit de buurt van het gereedschap. APPARATUUR EN ACCESSOIRES Stofzak 1 stuk. Eindeloze riem 1 stuk. VOORBEREIDING OP HET WERK STOFAFZUIGING.

42 • De bandslijpmachine is uitgerust met een stofzak om het werkstukoppervlak schoon te houden. De stofzak wordt geïnstalleerd op de stofafzuigpoort (3) (figuur A). • De stofzak moet regelmatig worden geleegd voor een efficiënte werking van de schuurmachine Het wordt aanbevolen de stofzak te legen wanneer deze halfvol is. • Installeer de stofzak op de stofuitlaatpoort (3) door hem over de poort te schuiven. • Controleer of de stofzak goed op zijn plaats zit door licht aan de zak te trekken. • Het verwijderen van de stofzak gebeurt in omgekeerde volgorde van het plaatsen ervan. MONTEREN VAN DE SCHUURBAND • Voordat u de schuurband bevestigt, moet u ervoor zorgen dat de schakelaar in de uit-stand staat en dat het netsnoer uit het stopcontact is gehaald. • Beweeg de spanhendel van de schuurband (11) in de richting van de pijl (afb. B) tot aan de aanslag.

• Plaats de schuurband op de rollen (fig. C). • Zet de spanhendel van de schuurband (11) in zijn oorspronkelijke stand (fig. D). • Zorg ervoor dat de richting van de pijl op de achterkant van de schuurband overeenkomt met de richting van de pijl op de behuizing van de bandschuurmachine. BEDIENING / INSTELLINGEN AAN / UIT • Voordat de slijpmachine op het elektriciteitsnet wordt aangesloten, moet altijd worden gecontroleerd of de netspanning overeenkomt met de nominale spanning die op het typeplaatje op het elektrische gereedschap staat vermeld en of de schakelaar in de uit-stand staat. • Houd de schuurmachine stevig met beide handen vast voordat u deze inschakelt. Schakel de schuurmachine alleen in als deze zich boven het te bewerken materiaal bevindt. • Inschakelen - druk op de schakelknop (8) en houd hem in deze stand. • Uitschakelen - druk op de schakelknop (8) loslaten.

Uitschakelen: Druk op de aan/uit-knop (8) en laat hem los. Afstelling van de uitlijning van de schuurband (parallelliteitsafstelling van de assen van de geleiderollen) • Zet de molen aan. • Draai, terwijl de schuurband beweegt, de stelknop van de schuurband (5) (afb. F), zodat de schuurband gelijkmatig beweegt zonder de neiging te vertonen naar de zijkanten uit te wijken (afb. G). • Als u de schuurband langzaam naar de zijkant van de schuurmachine laat bewegen, (wat betekent dat de assen van de rollen niet parallel zijn) zal de band snel beschadigd raken. • Zorg er bij het gebruik van de schuurmachine voor dat het oppervlak van de schuurband en het oppervlak van het werkstuk parallel zijn. Houd de hulphandgreep (1) en de basishandgreep (7) stevig vast en beweeg de schuurmachine op een gelijkmatige manier heen en weer. • Druk niet te hard op de schuurmachine.

De druk moet gematigd zijn en gelijkmatig verdeeld over het contactgebied tussen de schuurband en het werkstuk. Te veel druk uitoefenen op de schuurmachine zal resulteren in een abnormale afname van de schuurbandsnelheid, overmatige verhitting van de motor, schade aan het werkstuk en de onderdelen van de schuurmachine. Gebruik periodieke werkonderbrekingen. WERKING EN ONDERHOUD Haal de stekker uit het stopcontact voordat u het elektrische apparaat installeert, afstelt, bedient of repareert. • Houd de schuurmachine en de ventilatiesleuven altijd schoon. • Gebruik een borstel om het schurende stof te verwijderen. • Maak de slijpmachine regelmatig schoon, en bij voorkeur na elke klus. • Gebruik geen schurende voorwerpen om de schuurmachine schoon te maken. • Gebruik een zachte doek om de behuizing te reinigen.

• Gebruik nooit benzine, oplosmiddelen of schoonmaakmiddelen voor het schoonmaken, die de kunststof onderdelen van de schuurmachine kunnen beschadigen. • Als het werk klaar is, leegt u de stofzak en wast u de zak zelf in een warm sopje en laat u hem goed drogen.

VERVANGEN VAN DE AANDRIJFRIEM • Als de aandrijfriem versleten is, werkt de slijpmachine niet goed. De aandrijfriem moet worden vervangen. • Verwijder de stofzak. • Draai de bevestigingsschroef (4) van de aandrijfriemafdekking los met een schroevendraaier en verwijder de afdekking. • Verwijder de aandrijfriem door deze van de aandrijfwielen te schuiven door de wielen met de hand te draaien. • De installatie van een nieuwe aandrijfriem moet als volgt worden uitgevoerd: • Monteer de aandrijfriem op het grotere aandrijfwiel. • Schuif de aandrijfriem over het kleinere aandrijfwiel door de wielen te draaien.

• Monteer de aandrijfriembescherming (4) en draai de bevestigingsschroef vast • Controleer of de aandrijfriem correct op beide aandrijfwielen is geplaatst INSPECTIE VAN SCHUURBANDEN Aangezien de prestaties van eenzelfde schuurband na verloop van tijd afnemen, moet de schuurband worden vervangen zodra overmatige slijtage wordt vastgesteld VERVANGING VAN KOOLBORSTELS Versleten (korter dan 5 mm), verbrande of gescheurde koolborstels van de motor moeten onmiddellijk worden vervangen. Vervang altijd beide borstels tegelijk. • Verwijder de stofzak. • Schroef de borstelafdekkingen (2) los (afb. H). • Verwijder gebruikte borstels. • Verwijder eventueel koolstofstof met perslucht. • Plaats nieuwe koolborstels (de borstels moeten vrij glijden Na het vervangen van de koolborstels, start u de slijpmachine onbelast en wacht u even tot de koolborstels in de commutator van de motor passen.

De tekst, foto's, schema's, tekeningen, alsmede de samenstelling ervan, behoren uitsluitend toe aan Grupa Topex en zijn onderworpen aan wettelijke bescherming krachtens de wet van 4 februari 1994 betreffende het auteursrecht en de naburige rechten (d. w. z. Staatsblad 2006 nr. 90, punt 631, zoals gewijzigd). Het kopiëren, verwerken, publiceren en wijzigen voor commerciële doeleinden van het gehele Handboek, alsmede de afzonderlijke onderdelen daarvan, zonder de Elektrisch aangedreven producten mogen niet met het huisvuil worden weggegooid, maar moeten naar de daarvoor bestemde inzamelpunten worden gebracht. Raadpleeg uw productdealer of de plaatselijke autoriteiten voor informatie over de verwijdering. Afgedankte elektrische en elektronische apparatuur bevat stoffen die niet schadelijk zijn voor het milieu.

43 schriftelijke toestemming van Grupa Topex, is ten strengste verboden en kan leiden tot civiel- en strafrechtelijke aansprakelijkheid. EG-verklaring van overeenstemming Fabrikant: Grupa Topex Sp. Z o. o. Sp. k. , ul. Pograniczna 2/4 02-285 Warszawa Product: Bandschuurmachine Model: 51G707 Handelsbenaming: VERTO Serienummer: 00001 ÷ 99999 Deze verklaring van overeenstemming wordt afgegeven onder de uitsluitende verantwoordelijkheid van de fabrikant. Het hierboven vermelde product is in overeenstemming met de volgende EU-richtlijnen: Machinerichtlijn 2006/42/EG EMC-richtlijn 2014/30/EU RoHS-richtlijn 2011/65/EU, gewijzigd bij Richtlijn 2015/863/EU En voldoet aan de eisen van de volgende normen: EN 62841-1:2015+AC:15; EN 62841-2-4:2014+AC:15; EN 55014-1:2017; EN 55014-2:2015; EN 61000-3-2:2014; EN 61000-3-3:2013; IEC 62321:2008 Aangemelde instantie: Nr.
