Vermeiren Inovys II-E Handleiding

Inovys II-E 2024-02 Inhoud 2 NL Voorwoord Proficiat. U bent eigenaar van een Vermeiren-rolstoel. Deze rolstoel werd vervaardigd door gekwalificeerd en toegewijd personeel. Hij werd ontworpen en geproduceerd volgens hoge kwaliteitsnormen, bewaakt door Vermeiren. Bedankt voor uw vertrouwen in de producten van Vermeiren. Om u te ondersteunen bij het gebruik van deze rolstoel en zijn bedieningsmogelijkheden, bieden we u deze handleiding aan. Lees deze informatie zorgvuldig door: het zal u helpen om vertrouwd te raken met de besturing, mogelijkheden en beperkingen van uw rolstoel. Indien u na het lezen van deze handleiding nog vragen heeft, aarzel dan niet om contact op te nemen met uw vakhandelaar. Hij/Zij zal u met plezier verder helpen.

Belangrijke opmerking Om uw veiligheid te garanderen, en om de levensduur van uw product te verlengen, raden we u aan om er goed zorg voor te dragen en om regelmatig nazicht en onderhoud te laten uitvoeren. De garantie op dit product is gebaseerd op normaal gebruik en onderhoud zoals beschreven in deze handleiding. De garantie vervalt bij schade die werd veroorzaakt door verkeerd gebruik of gebrek aan onderhoud. Deze handleiding houdt rekening met de recentste productontwikkelingen. De Firma Vermeiren behoudt zich het recht voor om wijzigingen aan dit type product door te voeren zonder verplicht te zijn om voordien geleverde producten aan te passen of te vervangen. Afbeeldingen van het product worden gebruikt om de instructies in deze handleiding te verduidelijken. Details van het afgebeelde product kunnen afwijken van uw aangekochte product.

Beschikbare informatie Op onze website http://www. vermeiren. com/ kan u steeds de meest recente versie terugvinden van de informatie in deze handleiding. Contacteer deze website regelmatig voor mogelijke updates. Mensen met een visuele beperking kunnen de elektronische versie van deze handleiding downloaden en laten voorlezen door een tekst-naar-spraak programma.

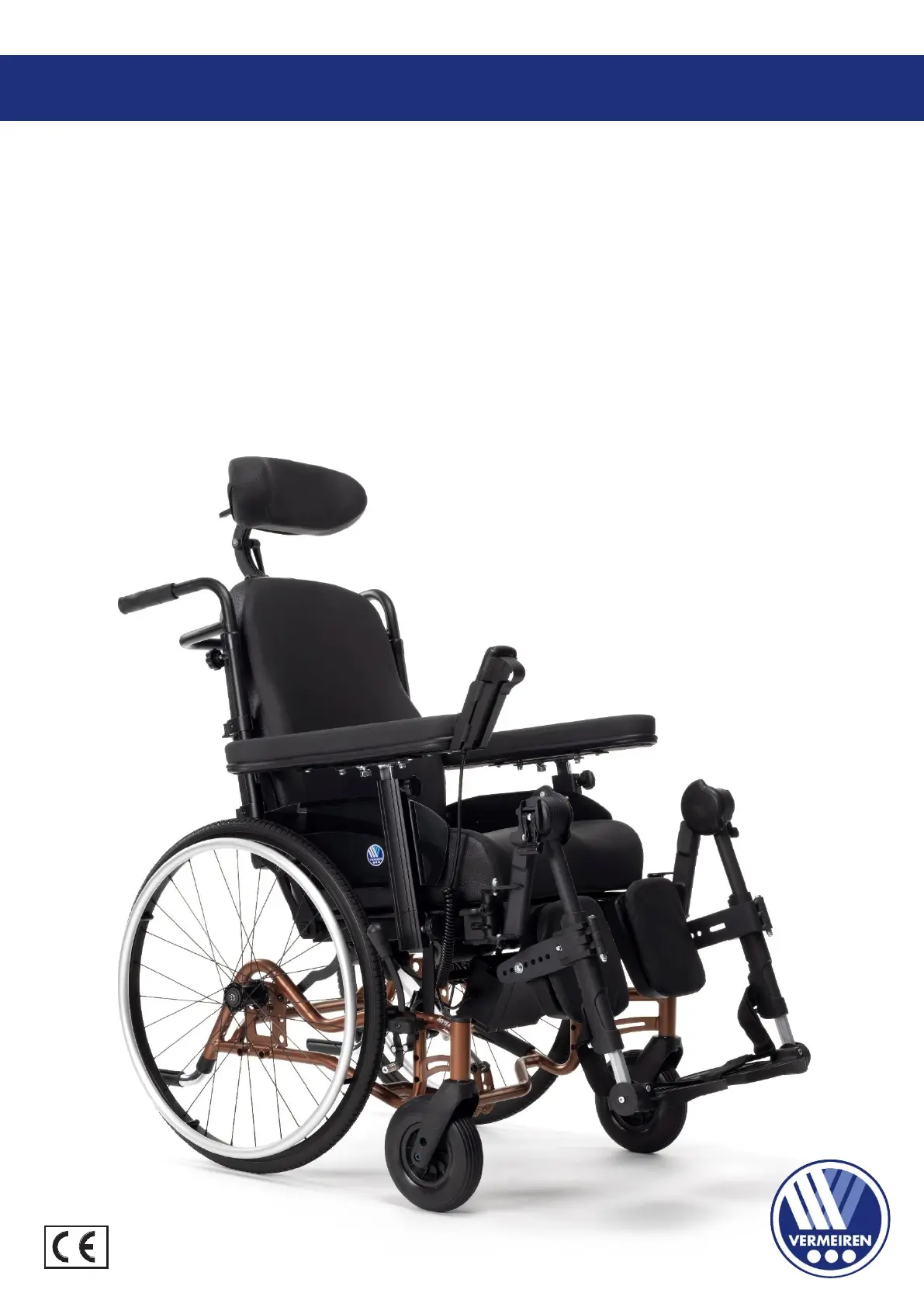

Inovys II-E 2024-02 Inhoud 3 NL 1 Uw product 1.1 Omschrijving Deze Inovys II-E rolstoel is makkelijk te bedienen en kan zowel binnen als buiten gebruikt worden. De rolstoel kan worden opgevouwen, wat hem zeer compact maakt voor opslag. De rolstoel is beschikbaar in meerdere afmetingen, en er zijn verschillende mogelijke aanvullingen mogelijk om het comfort van de gebruiken ter verhogen. De volgende foto's tonen alle onderdelen die relevant zijn voor de gebruiker. Deze delen worden, indien van toepassing, beschreven in het hoofdstuk over bediening en onderhoud. Figuur 1 Belangrijke onderdelen Ga de technische details en limieten van het vooropgestelde gebruik na in hoofdstuk 5 vooraleer uw rolstoel te gebruiken. 1. Hoofdsteun 2. Rugsteun 3. Armlegger 4. Handset 5. Beensteun (2x) 6. Voetplaat (2x) 7. Voetband (2x) 8. Beensteun (2x) 9. Armsteun (2x) 10. Rem (2x) 11. Voorwiel (2x) 12.

Inovys II-E 2024-02 Inhoud 5 NL 2 Voor gebruik 2. 1 Beoogd gebruik In dit hoofdstuk wordt kort beschreven wat het beoogde gebruik van uw rolstoel inhoudt. Bijkomende relevante waarschuwingen worden gegeven bij de instructies in andere hoofdstukken. Op deze manier proberen we u te waarschuwen voor mogelijk verkeerd gebruik.  Deze rolstoel is geschikt voor gebruik binnen en buiten.  Deze rolstoel is uitsluitend ontworpen voor het vervoer van één (1) persoon met een maximumgewicht van 135 kg. Het is niet bedoeld om goederen of objecten te vervoeren, noch voor enig ander gebruik dan hiervoor beschreven.  Afhankelijk van het type wielen op uw rolstoel, kan deze bestuurd worden door een begeleider of door de gebruiker die in de rolstoel zit.

Gebruik deze rolstoel NIET zonder begeleider indien u lijdt aan psychische of mentale beperkingen waardoor u uzelf of andere mensen in gevaar kan brengen bij het rijden. Consulteer daarom eerst uw dokter, en informeer uw vakhandelaar over zijn/haar advies.  Deze rolstoel is niet geschikt om te gebruiken als een zit in een motorvoertuig.  Gebruik enkel accessoires en reserveonderdelen die werden goedgekeurd door Vermeiren. Lees eerst alle technische details en limieten van uw rolstoel in hoofdstuk 5. 2. 2 Algemene veiligheidsmaatregelen Gevaar voor letsel en/of beschadiging Lees de instructies in deze handleiding en volg ze nauwkeurig op. Zo niet, kan dit leiden tot lichamelijk letsel of beschadiging aan uw rolstoel.

Houd rekening met de volgende algemene waarschuwingen tijdens het gebruik:  Gebruik de rolstoel niet indien u onder invloed bent van alcohol, medicijnen of andere substanties die uw rijvermogen verminderen. Dit geldt ook voor uw begeleider die de rolstoel bedient.  Houd er rekening mee dat sommige onderdelen van uw rolstoel zeer warm of koud kunnen worden door omgevingstemperatuur, de zon of verwarmingstoestellen. Wees daarom voorzichtig bij het aanraken. Draag beschermende kleding bij koud weer.

Inovys II-E 2024-02 Inhoud 6 NL Maximale veilige helling in ° (graden) Maximale snelheid Niet geschikt om te gebruiken als zit in een motorvoertuig Type aanduiding 2. 4 Transport en (de)montage 2. 4. 1 Uit de weg zetten Rol de rolstoel met de wielen om hem naar zijn bestemming te bewegen. Indien dit niet mogelijk is, en demontage niet gewenst is, vraag dan hulp om de rolstoel op te tillen. Houd het frame stevig vast met beide handen en til de rolstoel van de vloer. Houd de rolstoel hierbij niet vast aan de voetsteunen, armsteunen of wielen. 2. 4. 2 Transport in een vliegtuig Aangezien de rolstoel werd uitgerust met een loodbatterij, is het niet mogelijk om de rolstoel (als geheel) te vervoeren met het vliegtuig. Indien u dit toch wenst, contacteer dan uw vliegtuigmaatschappij voordat u uw vlucht boekt.

Het is ook mogelijk om de batterij te verwijderen en een nieuwe batterij te kopen bij uw aankomst. Contacteer uw vakhandelaar voor meer informatie. 2. 4. 3 Transport per voertuig Gevaar voor letsel  Gebruik de rolstoel NIET als zit in een voertuig, zie het symbool.  Gebruik nooit dezelfde veiligheidsriem voor de passagier en rolstoel. 1. Gebruik de handset om uw rolstoel weer naar zitpositie te brengen, zie §3. 6. 2. Demonteer en til de rolstoel in het voertuig volgens de instructies in §2. 4. 5. 3. Bewaar de rolstoel en zijn onderdelen in het bagagecompartiment. Als de bagage- en passagierscompartimenten NIET van elkaar gescheiden zijn, bevestig dan het frame van de rolstoel stevig aan het voertuig. U kan een ramp gebruiken om de rolstoel in het voertuig te duwen, zie 3. 5. 4. Activeer de parkeerremmen na het laden, zie §3. 1. 2. 4.

Inovys II-E 2024-02 Inhoud 7 NL Figuur 3 Inovys II-E basisframe met 16" en 24" wielen - gedemonteerde onderdelen [1] [2]  Plaats de rolstoel met vier wielen op de grond.  Vouw het rugframe (34) open.  Monteer de voorkant van de motor weer aan het rugframe met de bevestigingspin (33) en sluit de beugel.  Zorg ervoor dat het rugframe weer stevig bevestigd is aan de motor. 34 33 34 16” 24”

Inovys II-E 2024-02 Inhoud 8 NL [3] [4]  Hang de rugsteun met de vier schroeven in de vier haken (35) van het rugframe.  Draai de twee bovenste sterknoppen (36) aan met de hand.  Zorg ervoor dat de rugsteun stevig vaststaat.  Draai de sterknop (37) van de armsteunbevestiging tegen de klok in en verwijder de knop.  Plaats de armsteun (9) in de bevestiging.  Plaats de sterknop (37) terug en draai stevig aan met de klok mee.  Zorg ervoor dat de armsteun stevig vaststaat.  Herhaal dit voor de tweede armsteun. [5] [6]  Houd de beensteun (5) aan de zijkant en plaats in de beensteunbevestiging (39). Zorg ervoor dat het gat in de beensteun (44) op de onderste bevestiging past, en dat de beensteunpin (38) in het bovenste deel van de bevestiging.  Draai de beensteun (5) naar binnen totdat hij vastklikt.  Herhaal dit voor de tweede beensteun.  Vouw de voetplaat (6) naar beneden.

Inovys II-E 2024-02 Inhoud 11 NL [7] [8]  Maak de motor los van het rugframe door de beugel van de beveiligingspin (33) te openen en de pin te verwijderen.  Vouw het rugframe (34) neer op de zit.  Plaats de beveiligingspin (33) terug in het frame. 2.4.6 Achterwielen (de)monteren (enkel voor 22"/24") Voor transportdoeleinden kan het nodig zijn om de achterwielen te (de)monteren. De achterwielen verwijderen: 1. Duw op de knop (43) en blijf vasthouden terwijl u de wielas uit de bevestiging schuift. 2. Herhaal dit voor het andere wiel en plaats de rolstoel voorzichtig op de trapdoppen. De achterwielen bevestigen: 1. Neem een van de wielen en plaats de rolstoel op één zijde. 2. Duw op de knop (43) en blijf vasthouden terwijl u de wielas in de bevestiging schuift. 3. Laat de knop los om het wiel te vergrendelen. 4. Herhaal dit voor het andere wiel.

Zorg ervoor dat beide wielen goed werden vergrendeld. 2.5 Eerste gebruik en opslag Gevaar voor beschadiging aan de batterij  Laat de batterij nooit volledig ontladen.  Onderbreek de laadcyclus niet; koppel de batterijlader pas los wanneer de batterij volledig opgeladen is.  Zorg ervoor dat uw rolstoel droog wordt bewaard om schimmel of schade aan de bekleding te voorkomen.  Ga de technische details voor opslag na in hoofdstuk 5. Zorg ervoor dat alle batterijaansluitingen zijn aangesloten en dat de batterij volledig wordt opgeladen voordat u uw rolstoel in gebruik neemt. Vraag uw vakhandelaar of dit al gebeurd is of niet. Om de batterij op te laden, volgt u de instructies in §3.7 . VOORZICHTIG33 34 34 33 43

Inovys II-E 2024-02 Inhoud 12 NL 3 Uw rolstoel gebruiken Gevaar voor letsel  Lees eerst de voorgaande hoofdstukken en informeer uzelf over het beoogde gebruik. Gebruik uw rolstoel NIET voordat u alle instructies gelezen en begrepen heeft.  Als u nog vragen heeft of als u ergens aan twijfelt, aarzel dan niet om contact op te nemen met uw lokale vakhandelaar, zorgverlener, of technisch adviseur om u te helpen. 3. 1 Parkeerremmen (enkel voor 22"/24" wielen) Gevaar voor letsel  Bedien de remhendel enkel wanneer de rolstoel gestopt is.  Een begeleider moet de remhendel bedienen indien u een mobiliteitsbeperking heeft.  Zorg ervoor dat de rolstoel op een vlakke ondergrond staat vooraleer de rem te lossen.  Los nooit beide remmen tegelijk.  De remmen mogen enkel aangepast worden door uw vakhandelaar. Gevaar voor beschadiging  Gebruik de remmen niet om af te remmen tijdens het rijden.

Uw rolstoel is voorzien van twee manueel bedienbare parkeerremmen. Deze remmen zijn bedoeld om te vermijden dat de rolstoel beweegt wanneer hij geparkeerd staat. De remmen lossen [A]: 1. Houd met één hand de grijphoepel stevig vast (of uw begeleider houdt de handgreep vast met één hand). 2. Trek de remhendel (10) van het ANDERE wiel naar ACHTER. 3. Herhaal dit voor het tweede wiel met parkeerrem. De remmen vastzetten [B]: 1. Houd met één hand de grijphoepel stevig vast (of uw begeleider houdt de handgreep vast met één hand). 2. Duw de remhendel (10) van het ANDERE wiel naar VOOR totdat u een duidelijke vergrendeling voelt. 3. Herhaal dit voor het tweede wiel met parkeerrem. Figuur 4 De parkeerremmen bedienen 3. 2 Trommelremmen (enkel voor 16” vaste wielen) Gevaar voor letsel  Zorg ervoor dat de rolstoel op een vlakke ondergrond staat vooraleer de rem te lossen.

Inovys II-E 2024-02 Inhoud 13 NL Om de trommelremmen te bedienen: 1. Trek aan de remhendels (60) in een knijpende beweging. 2. Iedere remhendel (60) kan vergrendeld worden door de vergrendelingshendel (61) naar beneden te duwen met uw vinger. 3. Laat de remhendels (60) los. Om weer te bewegen/rijden: 1. Trek aan de remhendels (60) in een knijpende beweging. De vergrendelhendel (61) wordt door deze beweging gelost. 2. Houd de hangrepen stevig vast terwijl u de remhendels (60) los zet. Figuur 5 De trommelremmen bedienen 3. 3 Transfer in/uit de rolstoel Gevaar voor letsel of beschadiging  Als u de transfer niet op een veilige manier kan uitvoeren, vraag dan hulp.  Ga niet op de voetplaten staan om in of uit de rolstoel te stappen. Transfer 1. Plaats de rolstoel zo dicht mogelijk bij de stoel, zetel of het bed waarop u zit. 2.

Activeer beide parkeerremmen om de beweging te blokkeren, zie §3. 1. 3. Gebruik de handset om de rug en zit naar zitpositie te brengen, zie §3. 6. 4. Vouw de voetplaten omhoog om te voorkomen dat u erop gaat staan, of draai de beensteunen opzij om plaats te maken voor transfer. 5. Indien nodig, verwijder de armsteun en/of beensteun aan een kant (zie §2. 4. 5). 6. Beweeg naar/uit uw rolstoel door kracht te zetten op uw armen, of met behulp van een begeleider of liftmaterieel. Zitten in de rolstoel 1. Ga zitten op de zit met uw onderrug tegen de rugsteun. 2. Plaats de armsteun en/of beensteun terug, indien deze verwijderd werden. 3. Draai de beensteunen terug naar voor, vouw de voetplaten naar beneden en plaats uw voeten erop. 4. Zorg ervoor dat uw bovenbenen horizontaal zijn, met uw voeten in een comfortabele positie; verstel de rolstoel volgens de instructies in § 3. 4. 3.

4 Aanpassingen voor comfort Gevaar voor letsel of beschadiging  De volgende aanpassingen voor comfort kunnen gedaan worden door een begeleider. Alle andere aanpassingen worden door uw vakhandelaar uitgevoerd.

Inovys II-E 2024-02 Inhoud 15 NL 3. 4. 4 Hoogte van de trapdop 1. Duw op de veerknop (63) en houd ingedrukt. 2. Schuif de buis van de trapdop (64) in/uit de framebuis. 3. Laat de veerknop los. 4. Herhaal dit voor de tweede trapdop. Zorg ervoor dat beide trapdoppen stevig werden vastgezet. Figuur 9 De hoogte van de trapdop aanpassen 3. 5 Rijden Afhankelijk van uw medische toestand en het type rolstoel, kan u de rolstoel zelf rijden, of deze laten duwen door een begeleider. Risico voor knellen  Vermijd dat uw vingers gekneld raken tussen de wielspaken.  Vermijd dat uw handen gekneld raken tussen de aandrijfhoepels wanneer u door smalle doorgangen rijdt.  Wanneer u met een begeleider rijdt, houd dan uw armen uit de buurt van de wielen, en uw voeten op de voetplaten.

Gevaar voor letsel of beschadiging  Rijd NIET op hellingen, hindernissen, treden of stoepranden die groter zijn dan beschreven in de technische specificaties van hoofdstuk 5.  Begeef uzelf niet in het verkeer met uw rolstoel. Blijf altijd op het voetpad.  Bedien de aandrijfhoepels niet met natte handen.  Pas op als de weg gaten of spleten heeft waardoor de wielen kunnen vastlopen.  Vermijd stenen en andere objecten die de wielen kunnen blokkeren.  Houd steeds rekening met de draaicirkel van de voetsteun om te voorkomen dat voorbijgangers verwond raken, of dat objecten beschadigd raken.  Voor gebruik, zorg ervoor dat: o alle aanpassingen stevig vastzitten, zie §3. 4. o de parkeerremmen goed werken. o de remmen in goede staat zijn, §4. 3. 5. 1 Rijden met een begeleider 1.

Inovys II-E 2024-02 Inhoud 16 NL 3. 5. 3 Rijden op hellingen Gevaar voor letsel  Als uw begeleider te weinig kracht heeft om de rolstoel te controleren, stop dan met rijden en zet onmiddellijk de remmen vast.  Wanneer u stopt op een (kleine) helling, gebruik dan de remmen. De rolstoel kan anders immers onverwacht bewegen. 1. Bevestig de veiligheidsgordel. 2. Vraag een begeleider of omstaander om u te helpen. 3. Rijd traag en in een rechte lijn. Bij het oprijden van de helling, leun lichtjes naar voor (A/B). Bij het afrijden van de helling, leun achterwaarts tegen de rug. 4. Rijd nooit achterwaarts op een helling. Figuur 10 Een helling oprijden 3. 5. 4 Rampen gebruiken Gevaar voor letsel door omkantelen  Gebruik enkel rampen die goedgekeurd werden door Vermeiren en overschrijd hun maximaal toegestane belasting niet.

 Zorg ervoor dat de rolstoel de grond of ramp niet raakt door de kanteling.  Gebruik enkel rampen met hulp van een of twee begeleiders. 1. Pas de positie van de rugsteun, zit en voetsteun aan om het ingenomen volume van de rolstoel te beperken, en om de stabiliteit tijdens inclinatie te vergroten. 2. Verwijder de voetsteunen, zie §2. 4. 5. 3. Volg de instructies in §3. 5. 3. 3. 5. 5 Trappen nemen Gevaar voor letsel door omkantelen  Trappen mogen enkel genomen worden met behulp van twee begeleiders.  Neem geen trappen die ongepast zijn voor rolstoelen. Om trappen te nemen terwijl u in de rolstoel zit, volgt u de volgende instructies: 1. Verwijder de voetsteunen, zie §2. 4. 5. 2. Laat één begeleider de rolstoel lichtjes naar achteren kantelen. 3. De tweede begeleider neemt het frame van de rolstoel aan bij de kanten aan de voorzijde vast. 4.

6 Omgaan met hindernissen Gevaar voor letsel door omkantelen  Vraag steeds hulp aan een of twee begeleiders.  Zorg ervoor dat de voetplaten de grond niet raken bij het nemen van het obstakel. Indien nodig, verwijder de voetsteunen.  Gebruik uw rolstoel niet op roltrappen.  Indien beschikbaar, bevestig uw veiligheidsgordel. VOORZICHTIGVOORZICHTIGVOORZICHTIGVOORZICHTIGB A.

Inovys II-E 2024-02 Inhoud 17 NL Kleine stoepranden (op of af) Deze kunnen voorwaarts genomen worden (E/F) met behulp van een begeleider: 1. De begeleider beweegt de rolstoel voorwaarts naar de stoeprand. Zorg ervoor dat de voetplaten de stoeprand niet zullen raken. 2. Leun achterwaarts om de druk op de voorwielen te verminderen. 3. De begeleider houdt de handgrepen stevig vast. Indien nodig kan hij de trapdop gebruiken om de voorwielen omhoog te houden totdat ze de stoeprand voorbij zijn. 4. De begeleider vermindert de druk op de handgrepen en trapdop om de voorwielen van de rolstoel zachtjes op de grond te plaatsen. 5. Vervolgens houdt hij de handgrepen stevig vast terwijl hij de rolstoel op de achterwielen op/af de stoeprand rijdt. Figuur 12 Kleine stoepranden nemen met een begeleider Medium stoepranden (op of af) Deze moeten achterwaarts genomen worden met een begeleider: 1.

Inovys II-E 2024-02 Inhoud 18 NL 3. 6 De handset gebruiken Gevaar voor letsel of beschadiging  De handset mag enkel bediend worden door een bekwame gebruiker of zijn/haar geautoriseerde en getrainde medewerkers.  Houd er rekening mee dat de stabiliteit van uw rolstoel vermindert wanneer u de positie aanpast van rechtop zittend naar gekanteld. Gevaar voor beschadiging  Zorg ervoor dat u voldoende ruimte heeft rondom de rolstoel om de rugsteun en zit aan te passen.  Zorg ervoor dat er geen objecten gekneld raken tussen bewegende onderdelen. De rolstoel wordt geleverd met een handset om de bewegende onderdelen te bedienen. Gebruik als volgt: 1. Activeer de parkeerremmen, zie §3. 1. 2. Verbind de batterijlader met een 230V AC stopcontact. 3. Wacht ten minste 15 seconden. Het indicatorlampje (e) gaat aan. 4. Om te bedienen, drukt u een van de knoppen (a - d). 5.

 Bescherm de batterij en batterijlader tegen vlammen, hoge temperaturen (>50°), vochtigheid, zon, hevige schokken (bijvoorbeeld vallen). Gebruik de batterij NIET als ze is blootgesteld aan een van de voornoemde omstandigheden.

Inovys II-E 2024-02 Inhoud 19 NL Gevaar voor beschadiging  Lees de instructies voor bewaring en onderhoud in §4. 1, en de technische details in hoofdstuk 5.  Laat de batterij nooit volledig ontladen.  Onderbreek de laadcyclus niet; koppel de batterijlader pas los wanneer de batterij volledig opgeladen is.  De levensduur van de batterij daalt als ze wordt blootgesteld aan extreme koude voor een langere periode.  Houd het aansluitpunt voor de batterijlader vrij van stof of vuil.  Gebruik de batterijlader rechtstreeks in het stopcontact (zonder tijdschakelaar).  In geval van problemen waardoor de batterij niet opgeladen kan worden volgens de gebruiksaanwijzing van de lader, neem dan contact op met uw vakhandelaar.  Door ruststroom zal de batterij zichzelf ontladen als de rolstoel niet gebruikt wordt voor een bepaalde periode.

We raden daarom aan om de batterij nog steeds regelmatig op te laden. 3. 7. 1 Batterijstatus Het indicatorlampje (65) op de batterijbehuizing toont de status van de batterijcapaciteit volgens de signalisatie in tabel 1. Figuur 15 Batterijlocatie op de rolstoel Tabel 1: Code batterij-indicator Indicatiecode Betekenis GROEN, voortdurend AAN Batterij is verbonden met het stroomnet en laadt normaal op. (Batterijcapaciteit tussen 70% en 100%).  Houd de batterij verbonden met het stroomnet tot ze volledig opgeladen is. GROEN, snel knipperend; 1 seconde AAN, 1 seconde UIT Batterij is verbonden met het stroomnet en laadt normaal op (batterijcapaciteit minder dan 70%).  Houd de batterij verbonden met het stroomnet tot ze volledig opgeladen is.

GROEN, traag knipperend; 0,5 seconde AAN, 4 seconden UIT Normale ontlading van de batterij (batterijcapaciteit tussen 25% en 100%) ORANJE, traag knipperend; 0,5 seconde AAN, 4 seconden UIT Batterij moet opgeladen worden (batterijcapaciteit minder dan 25%)  Laad de batterij op. ORANJE, voortdurend AAN Duidt een storing aan.

Inovys II-E 2024-02 Inhoud 20 NL o Laagspanning veroorzaakt overontlading. Dit komt voor wanneer de batterijcapaciteit daalt tot minder dan 20%.  Laad de batterij op. 3.7.2 De batterij opladen Om de batterij op te laden: 1. Verbind EERST de batterijlader met een 230V AC stopcontact. De indicator (66) gaat aan (groen) om te tonen dat de batterij gevoed wordt. Indien dit niet gebeurt, gebruik de lader dan niet en contacteer uw vakhandelaar. 2. Sluit de laderstekker (67) aan op het contact (68) van het laadpunt, zie Figuur 16. Zorg ervoor dat de uitsparing van de stekker over het uitstekende deel in het contact schuift. 3. Wacht tot het batterij-indicatorlampje (66) groen wordt (capaciteit meer dan 70%) en laat de batterij dan nog 10 uur langer laden. 4. Koppel de batterijlader los. 5. Verwijder de lader uit het stopcontact, laat afkoelen en bewaar in de bijhorende tas.

Figuur 16 Locatie van het aansluitingspunt Afhankelijk van de staat van de batterij, dient de batterij voor minimaal 10 uur, tot 24 uur of langer worden opgeladen wanneer de capaciteit minder is dan 25%. Langer opladen zal de batterij niet schaden. De laadcyclus kan op ieder moment begonnen of afgebroken worden volgens de bovenstaande instructies. 67 68 66

Inovys II-E 2024-02 Inhoud 21 NL 4 Onderhoud Uw rolstoel heeft slechts minimaal onderhoud nodig, maar we raden aan om de rolstoel regelmatig na te kijken voor jarenlang probleemloos rijplezier. 4. 1 Tijdstippen voor onderhoud Gevaar voor letsel of beschadiging Reparaties en vervangingen mogen enkel uitgevoerd worden door opgeleid personeel, en enkel originele onderdelen van Vermeiren mogen hierbij gebruikt worden. De laatste pagina van deze handleiding bevat een registratieformulier, bedoeld voor de vakhandelaar om ieder onderhoud te registeren. De onderhoudsfrequentie hangt af van de frequentie en intensiteit van gebruik. Neem contact op met uw vakhandelaar om een tijdschema vast te leggen voor nazicht/onderhoud/reparatie. Voor ieder gebruik Kijk de volgende punten na:  Alle onderdelen: aanwezig en niet beschadigd of versleten.  Alle onderdelen: schoon, zie 4. 2. 2.

 Wielen, zit, beensteunen, armsteunen, voetsteunen, voetplaten en hoofdsteun (indien van toepassing): stevig bevestigd.  Batterijstatus: laad de batterij op indien nodig, zie §3. 7.  handset, batterij, aansluitdoos, motor, batterijlader en relevante kabels: geen schade zoals gerafelde, gebroken of blootgestelde draden.  Staat van de wielen/banden, zie § 4. 2. 1.  Staat van de remmen, zie § 4. 2. 1.  Staat van het frame: geen vervorming, instabiliteit, zwakte of losse verbindingen.  Zit, rugsteun, armleggers, kuitsteunen en hoofdsteun (indien van toepassing): geen overmatige slijtage (bijv. gedeukte plekken, schade of scheuren). Contacteer uw vakhandelaar voor eventuele reparaties of vervanging van onderdelen. Iedere zes maanden Als uw rolstoel voor een periode wordt opgeslagen, raden we aan om de batterijen nog steeds iedere 6 maanden gedurende minstens 24 uur op te laden.

De minimale onderhoudsfrequentie is afhankelijk van het gebruik en moet daarom besproken worden met uw vakhandelaar. Bij opslag Zorg ervoor dat uw rolstoel droog wordt bewaard om schimmel of schade aan de bekleding te voorkomen. 4. 2 Instructies voor onderhoud 4. 2. 1 Wielen en banden De goede werking van de remmen hangt af van de staat van de banden, die onderhevig zijn aan slijtage en verontreiniging (water, olie, modder,. ). VOORZICHTIG.

Inovys II-E 2024-02 Inhoud 22 NL  Houd de wielen vrij van draden, haar, zand en vezels.  Kijk het profiel van de banden na. Als de profieldiepte minder dan 1 mm bedraagt, moeten de banden vervangen worden. Contacteer hiervoor uw vakhandelaar. 4.2.2 Schoonmaak Gevaar voor beschadiging door vocht  Houd de handset schoon en bescherm ze tegen water en regen.  Gebruik nooit een tuinslang of hogedrukreiniger om de rolstoel schoon te maken. Veeg alle harde onderdelen van de rolstoel schoon met een vochtig doek (niet doorweekt). Indien nodig, gebruik een milde zeep die geschikt is voor vernis en synthetische materialen. De bekleding kan schoon worden gemaakt met lauw water en een milde zeep. Gebruik geen agressieve schoonmaakmiddelen. 4.2.3 Ontsmetting Gevaar voor beschadiging Ontsmetting mag enkel worden uitgevoerd door getraind personeel. Neem contact op met uw vakhandelaar.

4.3 Probleemoplossing Ook wanneer u de rolstoel correct gebruikt, is het toch mogelijk dat er een technisch probleem optreedt. Neem in dat geval contact op met uw vakhandelaar. Gevaar voor letsel of beschadiging aan de rolstoel  Probeer NOOIT zelf uw rolstoel te repareren. De volgende tekenen kunnen wijzen op een ernstig probleem. Neem daarom steeds contact op met uw vakhandelaar als u een van de volgende afwijkingen opmerkt:  Vreemde geluiden;  Gerafelde/beschadigde kabelboom;  Gebarsten of gebroken aansluitingen;  De rolstoel staat aan, maar bediening van de handset geeft geen resultaat, zie §3.7. 4.4 Verwachte levensduur De gemiddelde levensduur van uw rolstoel is 5 jaar. De levensduur zal toenemen of afnemen afhankelijk van de gebruiksfrequentie, rijomstandigheden en onderhoud.

4.5 Beëindiging van gebruik Op het einde van de levensduur moet u de rolstoel vernietigen volgens de lokale milieuwetgeving. De beste manier om dit te doen, is de rolstoel te demonteren om het vervoer van de recycleerbare onderdelen te vergemakkelijken. VOORZICHTIGVOORZICHTIGWAAARSCHUWING

Inovys II-E 2024-02 Inhoud 23 NL 5 Technische specificaties Onderstaande technische gegevens zijn enkel geldig voor deze rolstoel, met standaard instellingen en optimale omgevingscondities. Houd bij gebruik rekening met deze details. Deze waarden zijn niet meer van toepassing als uw rolstoel werd gewijzigd, of wanneer hij beschadigd of ernstig versleten is. Tabel 2: Technische specificaties Merk Vermeiren Type Rolstoel Model Inovys II-E Omschrijving Specificaties Max. gewicht van gebruiker 135 kg Statische stabiliteit bergaf 10° ** Statische stabiliteit bergop 15° ** Statische stabiliteit zijwaarts 12° ** Maximale hoogte hindernis 60 mm Omschrijving Min. Max.

UIT) Handset Beschermingsklasse: IP66 Opslag en gebruikstemperatuur (batterij) + 5 °C ~ + 45°C Opslag en gebruiksluchtvochtigheid 30% ~ 70% We behouden ons het recht voor om technische wijzigingen te introduceren. Meettolerantie ± 15 mm /1,5 kg / 1,5°. (*) Verstel de voetsteun NIET tot maximale lengte om te voorkomen dat de voetplaat de grond raakt. (**) Getest in standaard configuratie NVT Niet van toepassing
