Niko Hydro opbouwdoos installatie metVMB6PB-20

Pagina 1 van 3

Deze gids begeleid u bij de installatie van de Velbus VMB6PB-20 drukknop interface module in een Niko Hydro

spuitwaterdichte opbouwdoos met verlichtbare dubbele drukknop .

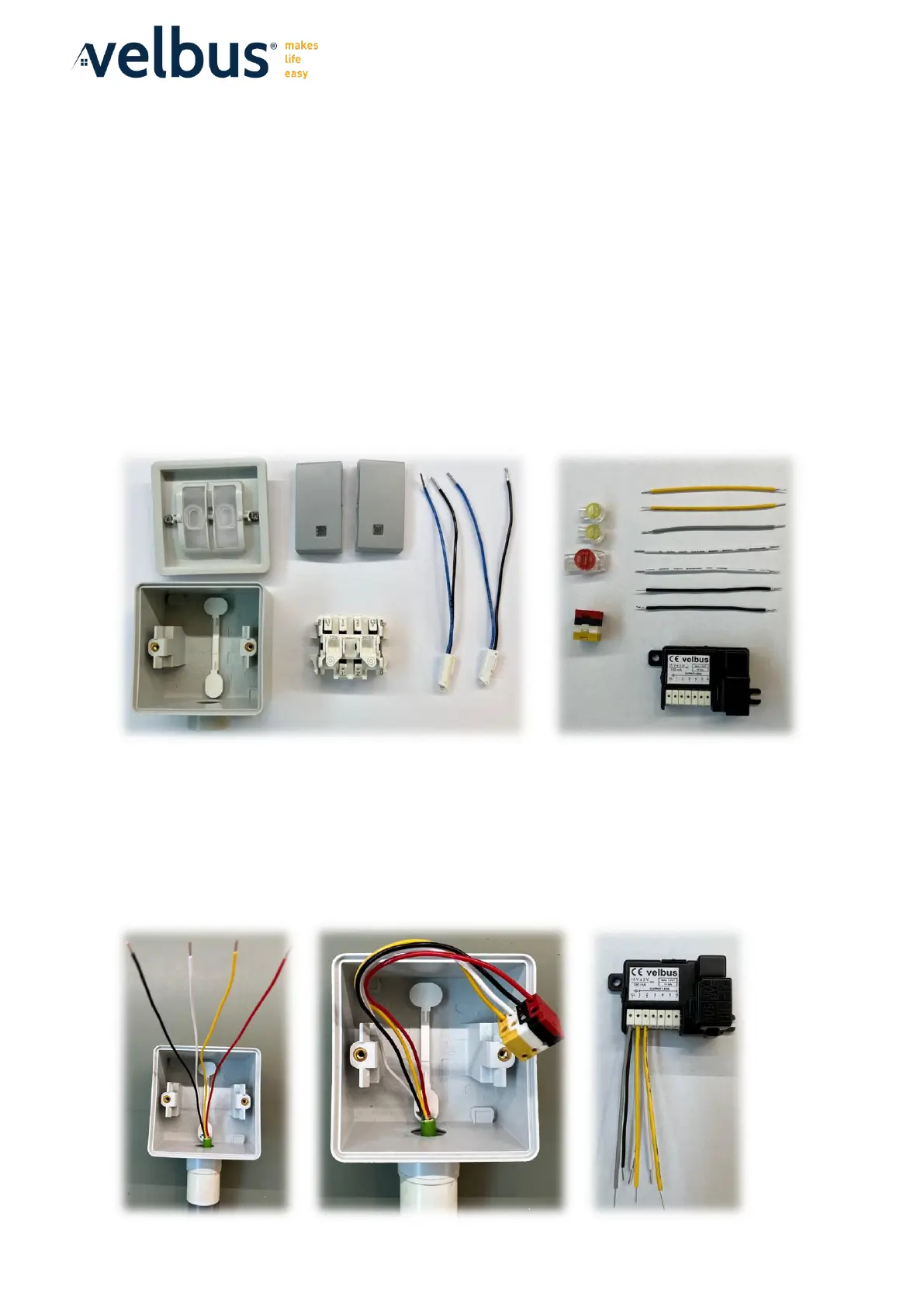

Stap 1: Materiaaloverzicht

U beschikt over een spuitwaterdichte opbouwdoos en een verlichtbare drukknop met feedback LEDs.

In dit voorbeeld maken we gebruik van volgende onderdelen:

•1x Niko 700-83101 Spuitwaterdichte enkelvoudige opbouwdoos met twee enkelvoudige soepele

ingangen voor één functie, grijs

•1x Niko 700-35105 Spuitwaterdichte, verlichtbare dubbele drukknop 10 A/250 Vac met 2 N.O.- of

N.G.-contacten met insteekklemmen, grijs

•2x Niko 170-37212 Verlichtingseenheid met draden 12V met blauwe led voor schakelaars en

drukknoppen

Verder beschikt u over de Velbus VMB6PB-20 drukknopinterface en enkele knijp- of WAGO connectoren.

Stap 2: Bekabelen

Maak gebruik van een kabel met massieve kern van EIB/KNX-kwaliteit met een diameter van 4x 0,8 mm.

Gebruik geen gevlochten draadkabels of ethernetkabels!Strip de individuele kabels 8mm lang en sluit deze

aan per kleur op de KNX-connector op de VMB6PB module. Sluit vervolgens de meegeleverde kabels bij de

VMB6PB-20 module aan op CL (grijs), 1 (geel), 2 (geel) voor de LEDs en | (zwart), 1 (wit), 2 (wit) voor de

schakelaars. Let goed op de aanduidingen op het etiket om LED/drukknop aansluiting correct aan te sluiten.
