ASSEMBLY AND INSTALLATION

INSTRUCTIONS

NOTE: 1. Before installing, consult local electrical codes for wiring and grounding requirements.

2. Read and save these instructions.

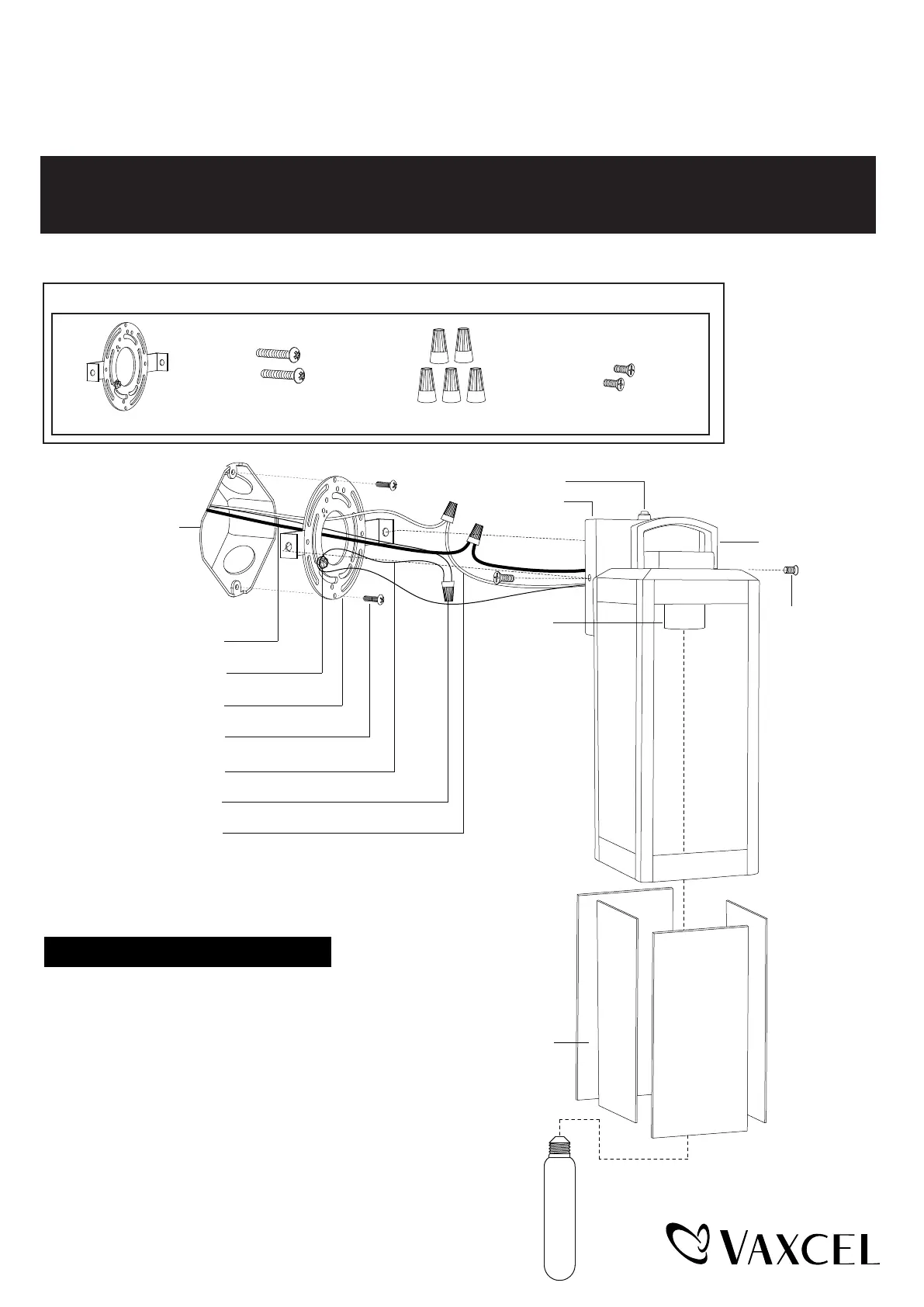

T0566 / T0567 / T0628 / T0645 / T0707

Fixture

Glass Panel

Photocell

Backplate

Fixture Ground Wire

Wire Connector (C)

Mounting Plate Unit (A)

House Ground Wire

Outlet Box

Fixture Wire

Set Screw (D)

Socket

Mounting Screw (B)

Green Ground Screw

Max.60W Type T10 Bulb

(not included)

WARNING: Turn off the main power at circuit breaker before installing fixture.

AVERTISSEMENT: Coupez la source d’alimentation principale au panneau

central de disjoncteurs avant d’installer le luminaire.

Set screw (D) Mounting Screw (B)Wire Connector (C)Mounting Plate Unit (A)

Turn off the power at fuse or circuit box

Installation Steps

1. Unscrew the two set screws (D) and remove the

mounting plate unit (A) from the backplate.

2. Attach the mounting plate unit (A) to the outlet

box by using two mounting screws (B).

Page 1 / 3

Hardware Package (included):
