UltraLink ULNWS6X4 Handleiding

Bekijk gratis de handleiding van UltraLink ULNWS6X4 (2 pagina’s), behorend tot de categorie Flat panel steun. Deze gids werd als nuttig beoordeeld door 213 mensen en kreeg gemiddeld 4.0 sterren uit 4 reviews. Heb je een vraag over UltraLink ULNWS6X4 of wil je andere gebruikers van dit product iets vragen? Stel een vraag

600

400

1

2

600X400

32"-75"

45kg

47-486MM

Installationsanleitung

安装说明

組み立ての説明

Guida d'installazione

Guide d'installation

Installationguide

Guia de instalación

Инструкция по установке

Guia de Instalação

-2

STEP1-B

Wood Stud Mounting

Befestigung an Holzträgern

木質壁の組み立て

木质墙柱的安装

studio di montaggio su legno

Montage de goujon en bois

Монтаж на деревянный массив

EN

FR

GE

SP

PT

AR

IT

JP

RU

CH

Montagem de viga de madeira

12

STEP1-A

EN

FR

GE

SP

PT

AR

IT

JP

RU

CH

Solidconcretemounting

Montage

Befestigung an stabilen Betonwänden

montaggio su solido calcestruzzo

コンクリート壁の組み立て

实心混凝土墙的安装

Монтаж на бетонную поверхность

Montagem de concreto sólido

60mm

Φ3/8”(10mm)

B3

B2

B1

Φ3/16”(5mm)

60mm

B3

B1

STEP3

STEP2

将面板跟显示器连接

Attaching the VESA plate to the monitor

EN

FR

GE

SP

PT

AR

IT

JP

RU

CH

テレビをパネルに取り付けて下さい

Conectar placa com ecran

Conecte el panel al monitor

Accrocher la plaque à l'écran

Befestigen Sie die VESA-Platte am Monitor

Attaccare il pannello al display/monitor della TV

Cоединить панель с монитором

A(4PCS)B1(6PCS)

M5X25MM

C(4PCS)D(4PCS)

M6X25MMM8X25MM

E(4PCS)

F(4PCS)

G(1PCS)

5x5 wrench

Clé 5x5

J(1PCS)I(1PCS)K(3PCS)

H(1PCS)

B2(6PCS)B3(6PCS)

E

D

A,C,F1

E,F2x2

F

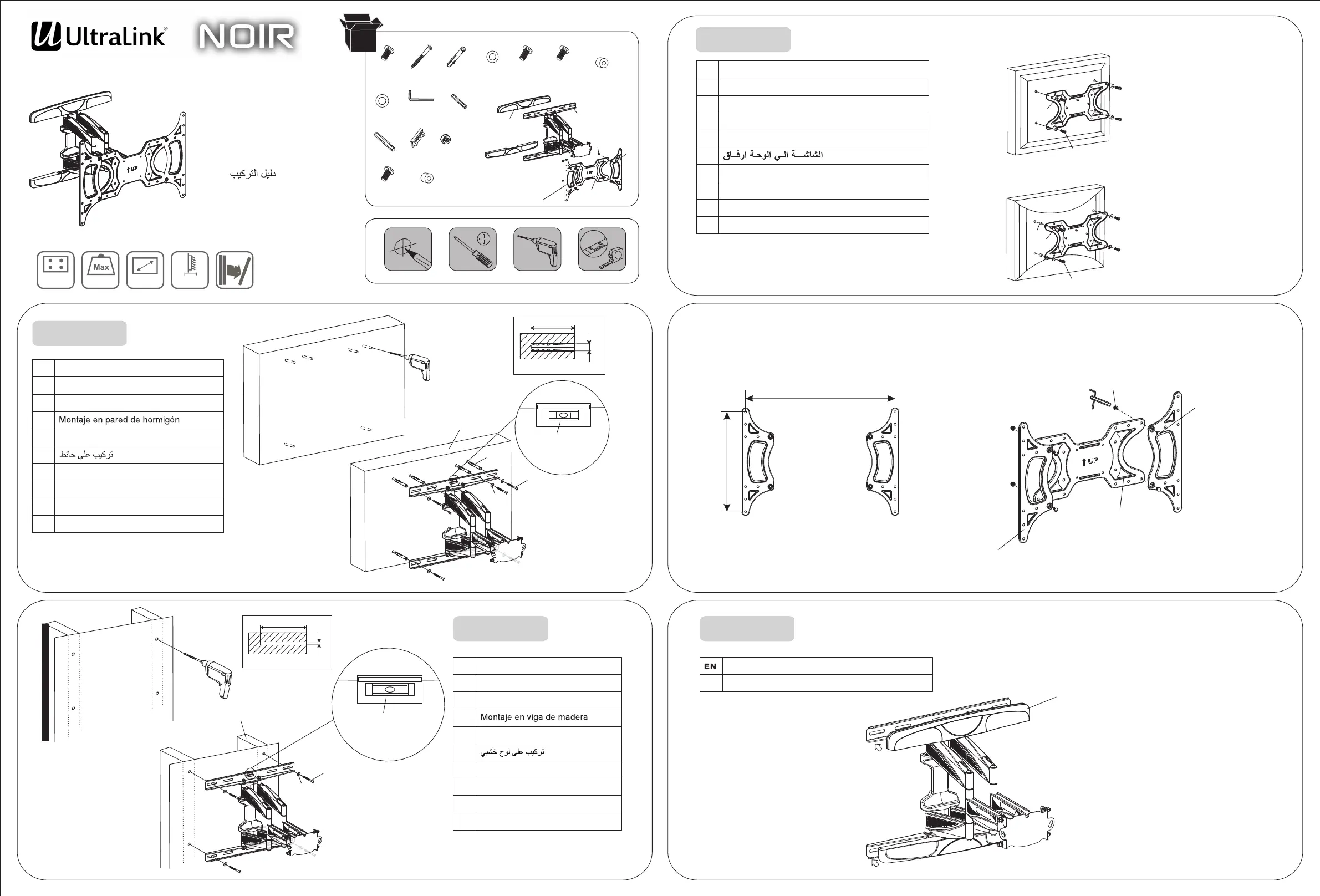

Item No.: ULNWS6X4

If the VESA hole pattern is larger than the TV Plate, you are required to use the Extension Plates to install.

Si le modèle de trou VESA est plus grand que la plaque du téléviseur, vous devez utiliser les plaques de

rallonge pour l'installer.

Attaching plastic covers to wall plate

M6 Nut

Écrou M6

Screw

Vis

Adapter plate extension

Rallonge de la plaque d'adaptation

TV plate

Plaque du téléviseur

Plastic cover

Couvercle de plastique

Attaching TV plate to screen with flat back

Fixer la plaque du téléviseur à l'écran avec le joint plat

Attaching TV plate to screen with recessed back

Fixer la plaque du téléviseur à l'écran avec le joint de retrait

Fixer le couvercle de plastique àplaque murale

FR

Concrete Wall

Mur en béton

Wood stud

Goujon de bois

Wall plate

Plastic cover

Couvercle de plastique

Magnetic removable

bubble level(J)

Niveau à bulle

magnétique amovible(J)

Screw

TV plate

Plaque du téléviseur

Plaque murale

Adapter plate extension

Rallonge de la plaque d'adaptation

Vis

Magnetic removable

bubble level(J)

Niveau à bulle

magnétique amovible(J)

M6 Nut

Écrou M6

F1(4PCS)

M8X50MM

F2(8PCS)
