Pagina 1/12

ŸLühike paigaldusjuhend (1)

ŸTechnical Specifications (6)

Ÿ(7)Tõrkeotsing

Fiber Converters

TFC-1000 Series

Eesti

ŸKeskkond, mis on üpris jahe ja kuiv

ŸKeskkond, mis on vaba tugevatest elektromagnetilistest väljadest (näiteks,

elektrimootoritest), vibratsioonist, tolmust ja otsesest päikesevalgusest

ŸTFC-1600 raamistik (valikuline) asetada tasasele ja vastupidavale alusele,

mis suudab toetada fiiberkonverterite raskust.

Ÿ1000Mbps Gigabit Ethernet Switch

ŸMulti-mode või Single-mode fiiberkaablid

ŸCat. 5e, 6 RJ-45 Etherneti kaablid

Ÿ EIA standardne 19” seadmekapp

Ÿ TFC-1600 raamistik

Ÿ Mini-GBIC moodul (näiteks TEG-MGBSX, TEG-MGBS10, TEG-MGBS40,

TEG-MGBS80, TEG-MGBS10D35, TEG-MGBS40D35) Mini-GBIC

pesasse (ainult TFC-1000MGB/TFC-1000MGA)

Miinimumnõuded

Lisavarustus

Pakendi sisu

ŸFiiberkonverteri

ŸMitme keelne lühike paigaldusjuhend

ŸToiteplokk

Kui ükskõik milline eespool sisu on puudu, võtke palun ühendust oma

edasimüüjaga

1. Enne alustamist

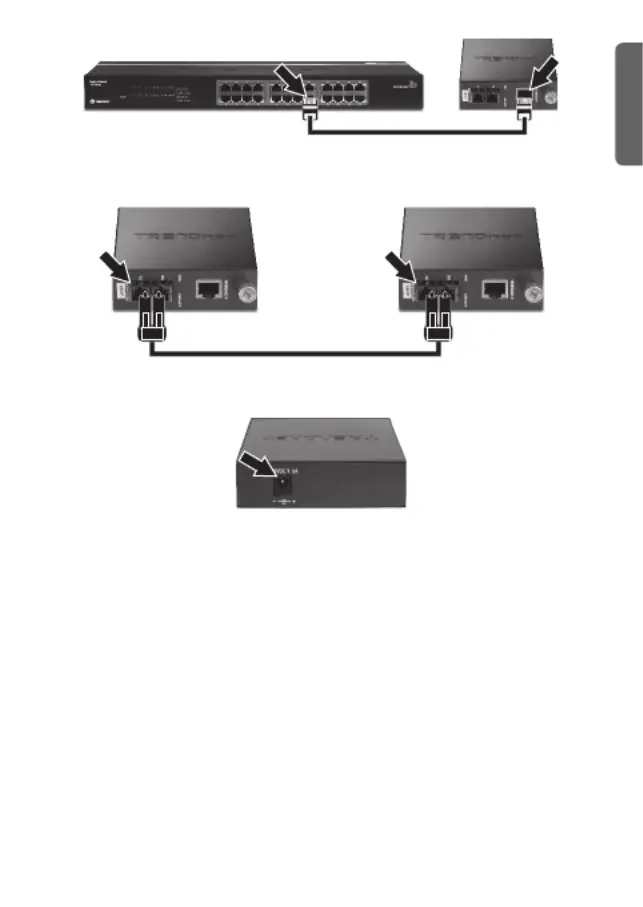

2. Riistvara paigaldamine

Kahe eraldiseisva fiiberkonverteri paigaldamine

1. Ühendage RJ-45 Etherneti kaabel fiiberkonverteri Etherneti pordist

mõne teie switchi (näiteks TEG-S24Dg) Etherneti porti.

Eesti

2. Ühendage fiiberkaabel fiiberkonverteriga.

3. Ühendage toiteplokk fiiberkonverteri taha.

Märkus:

1. TFC-1000MSC / S20/ S50 / S70 konverteritel, peavad TX ja RX kaablid olema teisel

pool vastupidiselt.

2. Kaabeldus

a. Multi-Mode optiline kaabel: TFC-1000MSC, TFC-1000MGB koos TEG-MGBSX

mooduliga

b. Single-Mode optiline kaabel: TFC-1000S20, TFC-1000S50, TFC-1000S70,

TFC-1000MGB/TFC-1000MGA koos TEG-MGBS10/TEG-MGBS40/TEG-MGBS80

mooduliga

c. Ühekiuline optiline kaabel : TFC-1000S10D3, TFC-1000S10D5, TFC-1000S40D3,

TFC-1000S40D5, TFC-1000MGB/TFC-1000MGA koos TEG-MGBS10D3/

TEG-MGBS10D5/TEG-MGBS40D3/TEG-MGBS40D5 mooduliga

Product specificaties

Merk:	Trendnet
Categorie:	Niet gecategoriseerd
Model:	TFC-1000S40D5
Kleur van het product:	Grijs
Gewicht:	354 g
LED-indicatoren:	Ja
Connectiviteitstechnologie:	Bedraad
Aantal Ethernet LAN (RJ-45)-poorten:	1
Certificering:	FCC, CE
Ingangsspanning:	100 - 240 V
Ethernet LAN, data-overdrachtsnelheden:	1000 Mbit/s
Netwerkstandaard:	IEEE 802.3ab, IEEE 802.3z
Temperatuur bij opslag:	-25 - 70 °C
Intern:	Nee
Golflengte:	1310 nm
Externe adapter:	Ja
Ethernet interface type:	Gigabit Ethernet
Maximale overdrachtssnelheid van gegevens:	2000 Mbit/s
Afmetingen (B x D x H):	120 x 88 x 25 mm
Maximaal bereik:	40000 m
AC-ingangsfrequentie:	50 - 60 Hz
Stroomverbruik (typisch):	2.7 W
Bedrijfstemperatuur (T-T):	0 - 40 °C
Code geharmoniseerd systeem (HS):	85176990
Vezel-optische connector:	SC
Converter input interface:	1000Base-T
Duplex systeem:	Volledig
Converter output interface:	1000Base-LX
Draad modus structuur:	Single-mode
