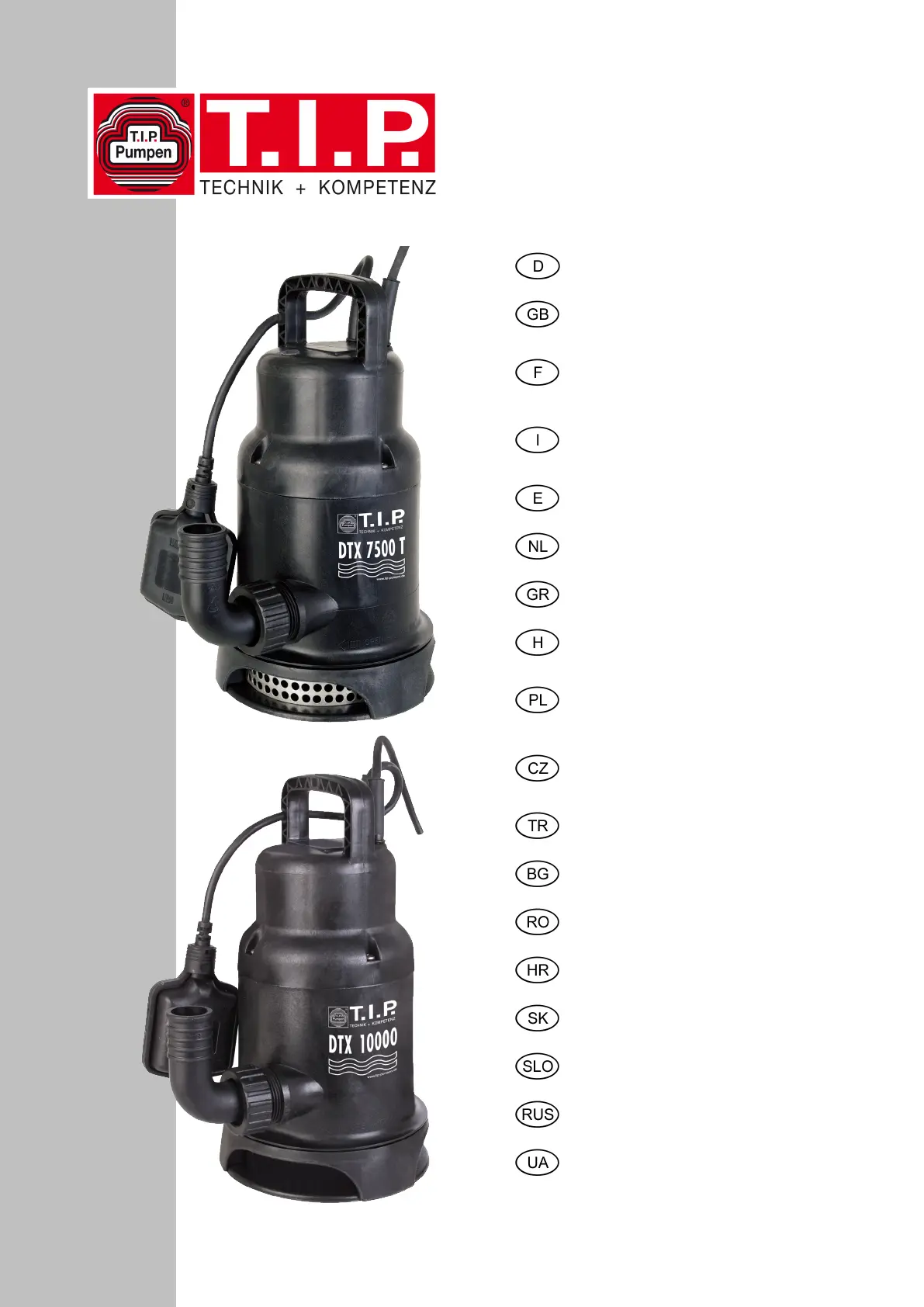

T.I.P. DTX 7500 T Handleiding

1 Beste klant, Van harte gefeliciteerd met de aanschaf van uw nieuwe T. I. P. toestel. Zoals al onze producten is ook dit toestel ontwikkeld volgens de nieuwste stand van de techniek. Voor de fabricage en montage van het toestel hebben wij gebruik gemaakt van de nieuwste pomptechniek en de meest betrouwbare elektrische resp. elektronische en mechanische onderdelen, om een hoge kwaliteit en lange levensduur van uw nieuwe product te kunnen garanderen. Lees deze handleiding goed door, zodat u alle technische mogelijkheden van deze pomp optimaal kunt gebruiken. Verklarende afbeeldingen vindt u in het aanhangsel aan het einde van deze handleiding. Wij wensen u veel plezier met uw nieuwe toestel. Inhoudsopgave 1. Algemene veiligheidswaarschuwingen. 12. Toepassingsgebied. 13. Technische gegevens. 24. Leveringsomvang. 25. Installatie. 36. Elektrische aansluiting. 47. Ingebruikname. 48.

Onderhoud en hulp bij storingen. 59. Garantie. 610. Bestelling van reserveonderdelen. 711. Service. 7 Aanhangsel: afbeeldingen 1. Algemene veiligheidswaarschuwingen Lees deze handleiding zorgvuldig door en maak uzelf vertrouwd met de bedienelementen en het juiste gebruik van dit product. Wij zijn niet aansprakelijk voor schade die ontstaat door het niet navolgen van aanwijzingen en instructies in deze handleiding. Schade die ontstaat door het niet navolgen van aanwijzingen en instructies in deze handleiding valt tevens niet onder de garantiedekking. Bewaar deze handleiding goed en voeg deze bij het toestel als u dit aan anderen doorgeeft. Kinderen en personen die de inhoud van deze handleiding niet kennen, mogen dit toestel niet gebruiken. Houd toezicht op kinderen om te voorkomen dat deze met het toestel spelen.

De leeftijd van de gebruiker van het toestel kan eventueel door geldende voorschriften in het betreffende land worden beperkt. Deze voorschriften moeten te allen tijde worden opgevolgd.

Personen met beperkte fysische, sensorische of mentale capaciteiten en personen met gebrekkige ervaring en/of kennis mogen het apparaat niet gebruiken, tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of tenzij ze van de daarvoor bevoegde persoon aanwijzingen hebben gekregen over hoe het apparaat moet worden gebruikt. Besteed vooral aandacht aan aanwijzingen en instructies die met de volgende symbolen zijn gekenmerkt: Het niet navolgen van deze aanwijzing kan persoonlijke en/of materiële schade veroorzaken. Niet-inachtneming van deze instructie gaat gepaard met gevaar voor een elektrische schok, die kan leiden tot lichamelijke letsels en/of materiële schade. Controleer het toestel op transportschade. In geval van schade moet de winkelier onmiddellijk - echter uiterlijk binnen 8 dagen na koopdatum - hierover worden ingelicht. 2.

2 Het bijzondere voordeel van deze pomp is dat deze tevens geschikt is voor continu gebruik - en dus ook voor het rondpompen van water in vijvers of voor het creëren van beekjes. Speciaal voor het gebruik in vijvers beschikt dit product over een draagsysteem voor een horizontale installatie en over een veiligheidsrooster om het aanzuigen van vijverbewoners te voorkomen (zie hoofdstuk 5. 6. ). Vuilwaterdompelpompen van T. I. P. zijn geschikt voor vaste of tijdelijke installaties. De pomp is niet geschikt voor gebruik in huiskamerfonteinen, aquaria en soortgelijke toepassingen. Dit product is voor huishoudelijk gebruik en niet voor industriële doeleinden ontwikkeld. De pomp is niet geschikt voor het verpompen van zoutwater, uitwerpselen, ontvlambare, bijtende, explosieve of andere gevaarlijke vloeistoffen.

De temperatuur van de te verpompen vloeistof mag niet boven de in de technische gegevens aangegeven maximumtemperatuur liggen. In de pomp worden smeermiddelen gebruikt die bij onjuist gebruik of beschadiging van het toestel de te verpompen vloeistof kunnen verontreinigen. De gebruikte smeermiddelen zijn biologisch afbreekbaar en schaden de gezondheid niet. 3. Technische gegevens Model DTX 7500 T DTX 10000 T Netspanning / frequentie 230 V ~ 50 Hz 230 V ~ 50 Hz Nominaal vermogen 320 Watt 480 Watt Beschermingsklasse IP X8 IP X8 Drukaansluiting 41,91 mm (1 ¼ “), bu. dr. 41,91 mm (1 ¼ “), bu. dr. Max. Doorvoercapaciteit (Qmax) 1) 7. 500 l/h 9. 000 l/h Max. druk 0,6 bar 0,6 bar Max. opvoerhoogte (Hmax) 1) 6 m 6 m Maximale indompeldiepte  7 m 7 m Max. grootte van gepompte vaste deeltjes 22 mm 22 mm Maximumtemperatuur van de gepompte vloeistof (Tmax) 35 °C 35 °C Max.

afzuigniveau (B) 2) 30 mm 30 mm Startniveau (C) 2) 330 mm 330 mm Uitschakelniveau (D) 2) 150 mm 150 mm Afmetingen (b x d x h) 18 x 17 x 31 cm 18 x 17 x 31 cm Artikelnummer 30258 30259 1) 2) De aangegeven maximale prestaties zijn gemeten bij vrije, ongereduceerde afvoer. De letters tussen haakjes verwijzen naar de afbeeldingen aan het einde van de handleiding. 4. Leveringsomvang Tot de leveringsomvang van dit product behoort het volgende: Een pomp met aansluitkabel, twee aansluitstukken, een mof, een houdersysteem, een beschermrooster (reeds gemonteerd), een gebruiksaanwijzing. Controleer de leveringsomvang op volledigheid. Afhankelijk van het gebruiksdoeleinde kunnen andere accessoires noodzakelijk zijn (zie hoofdstuk „Installatie” en „Bestelling van reserveonderdelen”). Bewaar de verpakking indien mogelijk tot aan het verstrijken van de garantieperiode.

3 5. Installatie 5. 1. Algemene installatie-instructies Tijdens de gehele installatieprocedure mag het toestel niet aan het elektriciteitsnet zijn aangesloten. De pomp en het gehele aansluitsysteem moeten tegen vorst worden beschermd. Alle aangesloten leidingen moeten absoluut water- en luchtdicht zijn, omdat lekkende leidingen de prestatie van de pomp verminderen en aanzienlijke schade kunnen veroorzaken. Gebruik eventueel geschikt afdichtmateriaal om een luchtdichte montage te garanderen. Gebruik niet te veel kracht bij het aandraaien van schroefverbindingen, om beschadiging te voorkomen. Let er bij het leggen van de aangesloten leidingen op dat er geen druk door gewicht, trillingen of spanningen op de pomp wordt uitgeoefend. Bovendien mogen de aangesloten leidingen geen knikken of tegenhellingen vertonen. 5. 2.

Installatie van de drukleiding De drukleiding brengt de te verpompen vloeistof van de pomp naar het aftappunt. Om stromingsverliezen te voorkomen, is het raadzaam een drukleiding te gebruiken, die tenminste dezelfde diameter heeft als de drukaansluiting (1) van de pomp. Als drukleiding kan een voor deze toepassing geschikte flexibele slang worden gebruikt - bijvoorbeeld een speciaal hiervoor ontwikkelde ontwateringslang. 5. 3. Vaste installatie In geval van een vaste installatie zijn stijve buizen als drukleiding het meest geschikt. Bij dit soort installaties is het raadzaam de drukleiding direct na de pompuitgang van een terugslagventiel te voorzien, zodat er na het uitschakelen van de pomp geen vloeistof terug kan stromen. Bovendien bevelen wij aan achter pomp en terugslagventiel een afsluitventiel te installeren, zodat onderhoudswerkzaamheden eenvoudiger kunnen worden uitgevoerd.

Als u dan bij demontage van de pomp het afsluitventiel sluit, kan de drukleiding niet leeglopen. 5. 4. Instelling van de vlotterschakelaar Controleer of de pomp afslaat als de waterstand daalt en de vlotterschakelaar het uitschakelniveau heeft bereikt.

Let er tijdens de installatie goed op dat de vlotterschakelaar zich vrij kan bewegen. De pomp is voorzien van een vlotterschakelaar (2) die – afhankelijk van de waterstand – ervoor zorgt dat het toestel automatisch af- of aanslaat. Zodra de waterstand een niveau gelijk aan of lager dan het uitschakelniveau bereikt, slaat de pomp af. Zodra de waterstand het startniveau bereikt over overschrijdt, slaat de pomp aan. Start- en uitschakelniveau kunnen worden gewijzigd door het loshangende deel van de kabel (3) van de vlotterschakelaar korter of langer te maken. De kabellengte kan d. m. v. de kabelhouder (4) worden ingesteld, die zich aan het handvat (5) van de pomp bevindt. Hierbij gaat het om de lengte van het deel van de kabel dat vrij kan bewegen en van de kabelhouder tot aan de vlotterschakelaar loopt. Hoe langer de kabel, hoe lager het uitschakel- en hoe hoger het startniveau.

Omgekeerd daalt bij een kortere kabel het startniveau en wordt het uitschakelniveau verhoogd. 5. 5. Positie van de pomp Bij het plaatsen van de pomp moet u erop letten dat de in de technische gegevens aangegeven maximale dompeldiepte niet wordt overschreden. Tegelijkertijd mag het minimum zelfaanzuigniveau niet worden onderschreden. Tijdens het gebruik van de pomp mag de waterstand dan tot het minimum afzuigniveau dalen. 33.

4 Plaats de pomp op een stevige ondergrond. Plaats de pomp nooit direct op losse stenen of zand. Let er bij het plaatsen van de pomp goed op dat de pomp niet kan omvallen of met zijn aanzuigopeningen (6) in de bodem kan inzinken. Het aanzuigen van zand, modder of soortgelijke stoffen moet worden voorkomen. Gebruik voor het plaatsen, optillen en dragen van de pomp uitsluitend het handvat. Gebruik zonodig voor het neerlaten en omhoogtrekken van de pomp een geschikt touw dat aan het handvat wordt bevestigd. Gebruik voor het plaatsen, optillen of dragen van de pomp nooit de drukslang, het netsnoer of de kabel van de vlotterschakelaar. 5. 6.

Montage en demontage van het houdersysteem en van het beschermrooster Voor bepaalde toepassingsgebieden - bijvoorbeeld het rondpompen van water in vijvers - is het raadzaam de pomp horizontaal te installeren, zodat de drukaansluiting (1) verticaal naar boven is gericht. Daarom wordt bij dit model een speciaal ontwikkeld draagsysteem meegeleverd, dat bij dit soort van installaties aan de pomp moet worden gemonteerd. Dit is belangrijk, omdat het voor de nodige stabiliteit zorgt. Een horizontale installatie mag uitsluitend na montage van dit draagsysteem worden uitgevoerd. Het beschermrooster (13) dat deel uitmaakt van de leveringsomvang en dat reeds gemonteerd is, verhindert efficiënt het aanzuigen van vijverbewoners en moet op de pomp bevestigd zijn, wanneer deze wordt gebruikt in een vijver met vijverbewoners.

Voor toepassingsgebieden van de pomp, waarbij het gebruik van een beschermrooster niet voorschreven is, kan het desgewenst worden gedemonteerd en indien nodig opnieuw worden aangebracht. Een aparte bijlage beschrijft op aanschouwelijke wijze de montage en demontage van het beschermrooster (Fig. 1) en van het houdersysteem (Fig. 2). 6. Elektrische aansluiting Het toestel beschikt over een netsnoer met stekker. Om gevaren te voorkomen, mogen het netsnoer en de stekker uitsluitend door een vakman worden vervangen.

Draag de pomp nooit aan het netsnoer en gebruik het snoer niet om de stekker uit het stopcontact te trekken. Bescherm de stekker en het netsnoer tegen hitte, olie en scherpe randen. De gebruikte netspanning moet met de in de technische gegevens aangegeven waarden overeenstemmen. De persoon die verantwoordelijk is voor de installatie moet verzekeren, dat de elektrische aansluiting beschikt over een aarding die beantwoordt aan de norm. De elektrische aansluiting moet van een gevoelige aardlekschakelaar (FI-schakelaar) zijn voorzien: ∆ = 30 mA (DIN VDE 0100-739). Verlengkabels mogen geen kleinere doorsnede hebben dan rubberslangen met het symbool H07RN-F (3 x 1,0 mm²) conform VDE. Netstekkers en koppelingen moeten spatwaterdicht zijn. 7. Ingebruikname Tijdens het gebruik van de pomp mogen zich geen personen in het water bevinden.

De pomp mag uitsluitend voor het op het typeplaatje aangegeven toepassingsgebied worden gebruikt. Drooglopen - het pompen van het toestel zonder waterdoorvoer - moet worden voorkomen, omdat de pomp bij watergebrek oververhit kan raken. Dit kan aanzienlijke schade aan het toestel veroorzaken. Zorg ervoor dat de elektrische steekverbindingen zich buiten het bereik van overstromend water bevinden. 34.

5 Het is absoluut verboden de handen in de opening van de pomp te steken zolang het toestel aan het elektriciteitsnet is aangesloten. Voer voor elk gebruik van de pomp een visuele controle uit. Dit geldt in het bijzonder voor het netsnoer en de stekker. Controleer of alle schroeven goed vast zitten en de aansluitingen in goede staat zijn. Gebruik nooit een beschadigde pomp. In geval van schade moet de pomp door een vakman worden gecontroleerd. Bij elke ingebruikname moet er steeds nauwkeurig op worden gelet dat de pomp veilig en stabiel wordt geplaatst. Steek voor ingebruikname de stekker in een 230-V wisselstroomstopcontact. Zodra de waterstand het startniveau bereikt of overschrijdt, slaat de pomp vanzelf aan. Trek de stekker uit het stopcontact om het gebruik van de pomp te beëindigen. De elektrische pompen uit de serie T. I. P.

DTX beschikken over een geïntegreerde thermische motorbeveiliging. Bij overbelasting slaat de motor vanzelf af en gaat na voldoende te zijn afgekoeld weer vanzelf aan. Mogelijke oorzaken en de daarbijbehorende oplossingen vindt u in het hoofdstuk "Onderhoud en hulp bij storingen". 8. Onderhoud en hulp bij storingen Trek voor het verrichten van onderhoudswerkzaamheden altijd de stekker van de pomp uit het stopcontact. Als de stroomtoevoer niet wordt onderbroken, kan bijv. gevaar ontstaan door per ongeluk starten van de pomp. Wij zijn niet aansprakelijk voor schade die is veroorzaakt door onvakkundige reparaties of pogingen daartoe. Schade die is veroorzaakt door onvakkundige pogingen tot reparatie leidt tot het vervallen van alle garantieaanspraken.

Het kan eventueel raadzaam zijn het hydraulische deel te reinigen en van sedimenten en vuil te ontdoen. Dit kunt u doen door het toestel d. m. v. een slang via de drukaansluiting van de pomp met helder water door te spoelen. Om hardnekkig vuil te verwijderen, kunt u de pompvoet (8) door losdraaien van de schroeven aan de bodem van de pomp eraf halen. Om gevaar te voorkomen, mag elke andere demontage en vervanging van onderdelen uitsluitend door de fabrikant of een gemachtigde reparatiedienst worden uitgevoerd. Bij vorst kan water dat in de pomp is achtergebleven door bevriezing aanzienlijke schade veroorzaken. Haal daarom bij vriesweer de pomp uit de te verpompen vloeistof en laat hem volledig leeglopen. Bewaar de pomp op een droge, vorstveilige plek.

Ga in geval van storing eerst na of er sprake is van een bedieningsfout of een andere oorzaak die niet aan een defect aan het toestel te wijten is - bijvoorbeeld een stroomstoring. In de volgende lijst vindt u een aantal voorkomende gevallen van storing van het toestel, mogelijke oorzaken en tips hoe u deze kunt oplossen. Alle genoemde maatregelen mogen uitsluitend worden uitgevoerd als de pomp niet met het elektriciteitsnet is verbonden. Als u een storing niet zelf kunt oplossen, neem dan contact op met de klantenservice resp. uw winkelier. Ingrijpendere reparaties mogen uitsluitend door een vakman worden uitgevoerd. Wij wijzen er met klem op dat in geval van schade die is veroorzaakt door onvakkundige reparaties of pogingen daartoe alle aanspraken op garantievergoeding vervallen en wij niet aansprakelijk zijn voor de daaruit resulterende schade. STORING MOGELIJKE OORZAAK OPLOSSING 1.

6 toestel pompt geen vloeistof. 2. De drukleiding is verstopt. 3. Binnentreden van lucht in het pomplichaam. 4. De waterstand ligt onder het min. afzuigniveau; de vlotterschakelaar is eventueel verkeerd ingesteld, kan niet vrij bewegen of is defect. 5. Eventueel aanwezig terugslagventiel is geblokkeerd of defect. 2. Verstopping verwijderen. 3. De pomp meerdere keren opnieuw starten, zodat de lucht volledig wordt uitgestoten. 4. Let er op dat het water niet onder het min. afzuigniveau daalt; eventueel vlotterschakelaar juist instellen of ervoor zorgen dat deze voldoende ruimte heeft; als de vlotterschakelaar defect is, contact opnemen met de klantenservice. 5. Terugslagventiel van blokkering ontdoen of in geval van beschadiging vervangen. 3. Het toestel stopt na een korte bedrijfsduur met pompen, omdat de thermische motorbeveiliging is geactiveerd. 1.

De stroomaansluiting is niet in overeenstemming met de gegevens op het typeplaatje. 2. Vaste deeltjes verstoppen de pomp of aanzuigopening. 3. De vloeistof is te dik. 4. De temperatuur van de vloeistof is te hoog. 5. De pomp loopt droog. 1. Met een gekeurd apparaat de spanning op de leidingen van de aansluitkabel controleren (neem de veiligheidsinstructies in acht. ). 2. Verstopping verwijderen. 3. De pomp is niet geschikt voor deze vloeistof. Eventueel de vloeistof verdunnen. 4. Zorg ervoor dat de temperatuur van de te verpompen vloeistof de max. toegestane waarde niet overschrijdt. 5. Oorzaak van het drooglopen verhelpen. 4. Pomp loopt met onderbrekingen resp. onregelmatig. 1. Vaste deeltjes belemmeren de rotor. 2. Zie punt 3. 3. 3. Zie punt 3. 4. 4. Netspanning buiten tolerantiebereik. 5. De motor of rotor is defect. 1. Vaste deeltjes verwijderen. 2. Zie punt 3. 3. 3. Zie punt 3. 4. 4.

Zie punt 2. 1. 2. Zie punt 2. 2. 3. Neem contact op met de klantenservice. 6. De pomp slaat niet aan of af. 1. De vlotterschakelaar heeft niet voldoende ruimte. 2. De vlotterschakelaar is verkeerd ingesteld. 3. De vlotterschakelaar is defect. 1. Zorg ervoor dat de vlotterschakelaar vrij kan bewegen. 2. Stel de vlotterschakelaar goed in. 3. Neem contact op met de klantenservice. 9. Garantie Dit toestel is volgens de nieuwste methodes geproduceerd en gekeurd. De verkoper verleent garantie op materiaal- en fabricagefouten volgens de wettelijke bepalingen van het land waarin het toestel is gekocht. De garantieperiode begint met de dag van aankoop onder de volgende voorwaarden: Binnen de garantieperiode worden alle gebreken die door materiaal- of fabricagefouten zijn veroorzaakt kosteloos verholpen. Reclamaties moeten onmiddellijk na constatering worden gemeld.

Het recht op garantievergoeding vervalt in geval van reparaties of wijzigingen aan het toestel door de koper of door derden. Schade die door onvakkundige omgang met of bediening van het toestel, door onjuiste opstelling of bewaring, onvakkundige aansluiting of installatie, door overmacht of andere externe invloeden ontstaat, valt niet onder de garantie. Slijtbare delen zoals rotor en glijringafdichtingen vallen niet onder de garantie. Alle onderdelen zijn met de grootste zorgvuldigheid en uit materialen van hoge kwaliteit geproduceerd en voor een lange levensduur ontwikkeld. Slijtage is echter afhankelijk van soort en intensiteit van gebruik en de regelmaat van onderhoud. De navolging van de installatie- en onderhoudsinstructies in deze handleiding draagt daarom aanzienlijk bij tot de lange levensduur van de slijtbare delen.

Wij behouden ons het recht voor in geval van reclamatie de defecte delen te repareren of te vervangen of een vervangend toestel te leveren. Vervangen onderdelen worden ons eigendom.

Er kan geen aanspraak worden gemaakt op schadevergoeding voor zover de schade niet op opzet of grove nalatigheid door de fabrikant berust. Verdere aanspraken kunnen op basis van deze garantie niet worden gemaakt. De koper moet d. m. v. een aankoopbon de aanspraak op garantie kunnen aantonen. Deze garantie is geldig in het land waarin het toestel is gekocht. Bijzondere instructies: 36.

7 1. Mocht het toestel niet meer goed functioneren, controleer dan eerst of er sprake is van een bedieningsfout of een oorzaak die niet aan een defect van het toestel te wijten is. 2. Als u het defecte toestel ter reparatie inlevert of opstuurt, sluit dan tenminste de volgende documenten bij: - aankoopbon - beschrijving van de opgetreden fout (een nauwkeurige beschrijving zorgt voor een snellere reparatie). 3. Verwijder alle door u toegevoegde onderdelen die niet in overeenstemming zijn met de originele toestand van het toestel, voor u het defecte toestel inlevert of opstuurt. Mochten deze door u aangebrachte onderdelen bij teruggave van het toestel ontbreken, zijn wij hiervoor niet aansprakelijk. 10. Bestelling van reserveonderdelen De snelste, eenvoudigste en voordeligste manier om reserveonderdelen te bestellen, is via internet.

Op onze website www.tip-pumpen.de vindt u een comfortabele onderdelenshop waar u met slechts enkele clicks onderdelen kunt bestellen. Bovendien vindt u op deze website uitgebreide informatie en handige tips over onze producten en accessoires, nieuwe toestellen en nieuwe trends en innovaties op het gebied van de pomptechniek. 11. Service Neem in geval van reclamaties en storingen contact op met uw verkoper. Alleen voor EU-landen Gooi elektrische apparaten niet weg bij het huisvuil! Overeenkomstig de Europese richtlijn 2002/96/EG betreffende gebruikte elektrische en elektronische apparatuur en de omzetting in nationaal recht moeten gebruikte elektrische apparaten apart worden ingezameld en worden ingeleverd voor een milieuvriendelijke recycling. Bij vragen dient u contact op te nemen met uw lokaal afvalverwerkingsbedrijf. 37
