Thomson WAB746 Handleiding

Thomson Wandsteun WAB746

Bekijk gratis de handleiding van Thomson WAB746 (22 pagina’s), behorend tot de categorie Wandsteun. Deze gids werd als nuttig beoordeeld door 33 mensen en kreeg gemiddeld 4.6 sterren uit 17 reviews. Heb je een vraag over Thomson WAB746 of wil je andere gebruikers van dit product iets vragen? Stel een vraag

Download PDF

Pagina 1/22

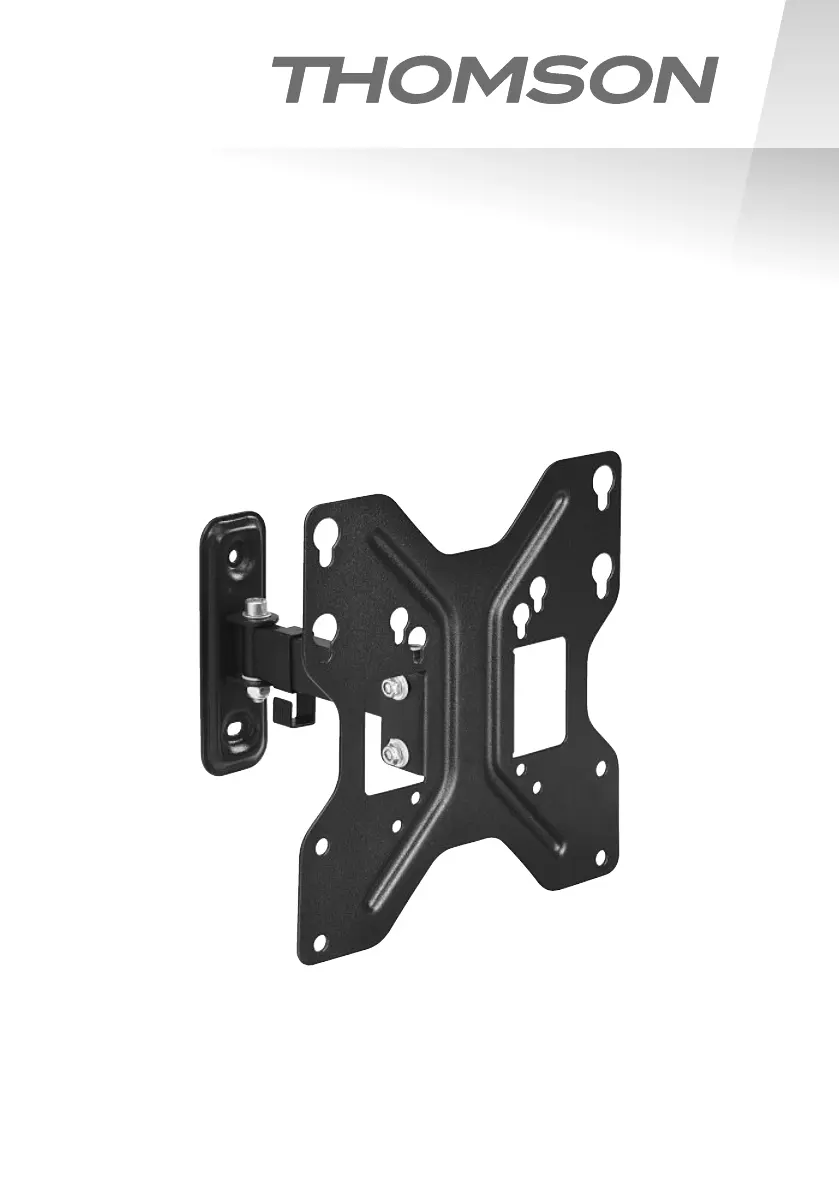

TV Bracket

Support mural pour écran

TV Wandhalterung

WAB746

Operating tructionsIns

Mode d‘emploi

Bedienungsanleitung

1 2

Installation kit

(A1) 6,3x55 (x2) (D1) M8x12 (x4)

(A2) Ø10x50 (x2) (D2) M8x20 (x4)

(D3) M8x30 (x4)

(A3) M6 (x2) (E1) M4x12 (x4)

(B1) M6 (x4) (E2) M4x20 (x4)

(B2) Ø8x10 (x4) (E3) M4x45 (x4)

(B3) Ø8x20 (x4) (F1) (x1)

(C1) M6x12 (x4) (F2) M6/M8 (x1)

(C2) M6x20 (x4)

Required tools

B2,B3

2 mm

C1, C2,

D1, D2,

D3, E1,

E2, E3

C1, C2,

D1, D2, D3,

E1, E2, E3

B2,B3

– / + 15°

180°

Flat TV backside / ache TV-Rückseite

B1C1, D1, E1, E3

Curved TV backside / gewölbte TV-Rückseite

+ +

B1 B2C2, D2, E2, E3

B3D3, E3

Flat TV backside / ache TV-Rückseite

curved TV backside / gewölbte TV-Rückseite

+ +

C1, D1, E1, E3

B2C2, D2, E2, E3

B3D3, E3

Product specificaties

Merk:	Thomson
Categorie:	Wandsteun
Model:	WAB746
Kleur van het product:	Zwart
Breedte:	230 mm
Diepte:	57 mm
Hoogte:	240 mm
Gebruikershandleiding:	Ja
Materiaal behuizing:	Metaal
Type verpakking:	Doos
Montage gereedschap:	Ja
Montagewijze:	Muur
Maximale gewichtscapaciteit:	20 kg
Paneelmontage-interface:	75 x 75,100 x 100,200 x 100,200 x 200 mm
Horizontaal draaibaar:	-90 - 90 °
Inclusief schroeven:	Ja
Montage interface compatibiliteit (min):	75 x 75 mm
Montage interface compatibiliteit (max):	200 x 200 mm
Aantal displays ondersteund:	1
Verbeterd kabelbeheer:	Ja
Bereik kantelhoek:	-15 - 15 °
Maximale schermgrootte:	46 "
Minimale schermgrootte:	10 "
Inclusief verankering:	Ja
Geschikt voor computerscherm:	Ja
Aantal draaipunten:	1
Afstand tot de muur (min):	57 mm
Afstand tot de muur (max.):	184 mm
Diepte (max):	184 mm
