Max 2504

SATA HDD Mobile Rack

© 2016 Thermaltake Technology Co., Ltd. All Rights Reserved. www.thermaltake.com

ST-008-M21STZ-A1

Feature

Leistungsmerkmal

Fonctionnalités

Características

Caratteristiche

Característica

特点

機 能

Особенности

Özellik

คุณลักษณะ

- Fully supports hot-swap and hot-plug capabilities

- Removable tray design for easy drive installation

- Security safeguard key lock function

- Individual LEDs power and access indication

- Solid metal body for excellent heat dissipation

- Constructed to fit four 2.5” drives within a 5.25” bay

- Support up to 4 x 2.5” HDDs or SSDs

- Unterstützt vollständig Hot-Swap- und

Hot-Plug-Fähigkeiten

- Abnehmbarer Schacht für eine einfache Installation

- Sicherheitsschutztastensperre

- Einzelne LEDs für Leistung und Zugriffsanzeige

- Solider Metallkörper für exzellente Wärmeableitung

- So konstruiert, dass vier 2,5 Zoll-Laufwerke in einen

5,25 Zoll-Schacht passen

- Prend totalement en charge les fonctions hot-swap

et de hot-plug

- Design à plateau amovible pour l'installation facile

de lecteurs

- Fonction de verrouillage de sécurité des touches

- Indicateurs DEL d'alimentation et d'accès

- Corps en métal solide pour une excellente dissipation

de la chaleur

- Construit pour permettre l'installation de quatre

lecteurs de 2,5” dans une baie de 5,25”

- Supporto completo funzionalità hot-swap e hot-plug

-Design con vano rimovibile per una pratica

installazione dell'unità

- Funzione blocco di sicurezza con chiave

- LED singoli per indicazione alimentazione e accesso

- Robusto corpo di metallo per un’eccellente

dissipazione del calore

- Adatto a quattro unità da 2,5” in vani da 5,25”

- Полная поддержка возможностей «горячей»

замены или «горячего» подключения

-Съемная конструкция лотка для облечения

установки дисков

- Замок безопасности

- Отдельные светодиодные индикаторы питания

и доступа

- Цельнометаллический корпус для эффективного

теплоотвода

-Конструкция вмещает четыре 2,5-дюймовых

дисков в 5,25-дюймовом отсеке

- Suporta em pleno as capacidades hot-swap e hot-plug

-Design de bandeja removível para instalação fácil do

disco

- Função de bloqueio de chave de salvaguarda de

segurança

- Indicação LED individual de alimentação e acesso

- Estrutura sólida em metal para uma excelente

dissipação de calor

- alÇışırken değiştirme ve çalışırken takma özelliklerini

tamolarak destekler

-Kolay sürücü kurulumu için çkarlabilir tepsi tasarmıııı

- Güvenlik korumasanahtar kilidi ileviış

- Bamsz LED gücü ve eriim göstergesiğıış

- Harika syaylmiçin yekpare metal gövdeııııı

- inç bölme içine dört 2,5 inç sürücü yerletirilecek 5,25 ş

şekilde üretilmiştir

- รองรับความสามารถแบบ Hot-swap และ Hot-plug

-การออกแบบถาดที่ถอดออกได้ ช่วยให้ติดตั้งได้อย่างง่ายดาย

- ฟังก์ชันการล็อคกุญแจเพื่อป้องกันความปลอดภัย

- ไฟ LED แยกซึ่งแสดงสถานะการเปิดปิดเครื่องและการเข้าถึงข้อมูล

- ตัวโครงโลหะแข็งแกร่งสาหรับการระบายความร้อนอันยอดเยี่ยม

- ผลิตเพื่อให้พอดีกับไดรฟ์ขนาด 2.5 นิ้วในกล่องสี่ไดรฟ์ขนาด 5.25 นิ้ว

- รองรับ HDD หรือ SSD ขนาด 2.5 นิ้วได้สูงสุด 4 ไดรฟ์

- รองรับไดรฟ์เทคโนโลยี SATA I / II / III และ SAS

- การออกแบบพัดลมและรูระบายอากาศเพื่อประสิทธิภาพสูงสุดในการระบายความร้อน

- แบริ่งแบบปลอกชนิดความเร็วสูง ซึ่งถอดแยกได้ ช่วยให้ระบายอากาศและบารุงรักษาได้ดีกว่า

- 全面支持热插拔功能

- 采用可卸式托盘设计，便于安装驱动器

- 具备安全防盗钥匙锁

- LED 单个 提供电源和访问指示

- 通风孔及风扇设计，提供优异的散热性能

- 适合标准 5.25” 驱动器槽，支持最多 4 个槽的 2.5”

SATA HDD SSD或

- ホットスワップとホットプラグ機能を完全サポート

- 簡単にドライブを取り付けられる着脱可能なトレイ設計

- セキュリティ対策のキーロック機能

- LEDそれぞれのが電源およびアクセスランプの役割を果

たします

- 強固な金属製筐体で優れた熱放散を実現

- 5.25” ベイに4基の 2.5” ドライブが収まる設計

- Completamente compatible con funciones de

intercambio en caliente y conexión en caliente

- Diseño de bandeja extraíble para una fácil instalación

de la unidad

- Función de bloqueo de tecla de protección de seguridad

- Encendido de LED individuales e indicación de acceso

- Cuerpo de metal sólido para una excelente disipación

del calor

- Construido para ajustar cautro unidades de 2'5

pulgadas en una bahía de 5'25 pulgadas

ScrewMxmmRack3 3 4

ScrewMxmmHDD3 4 16 2.5"

Figure

PartsName

Q’ty

Usedfor

Package Contents

English

Deutsch

Français

Español

Italiano

Português

简体中文

日本語

Русский

Türkçe

ภาษาไทย

UNLOCKLOCK

CLOSE

OPEN

Front PanelBack Panel

2

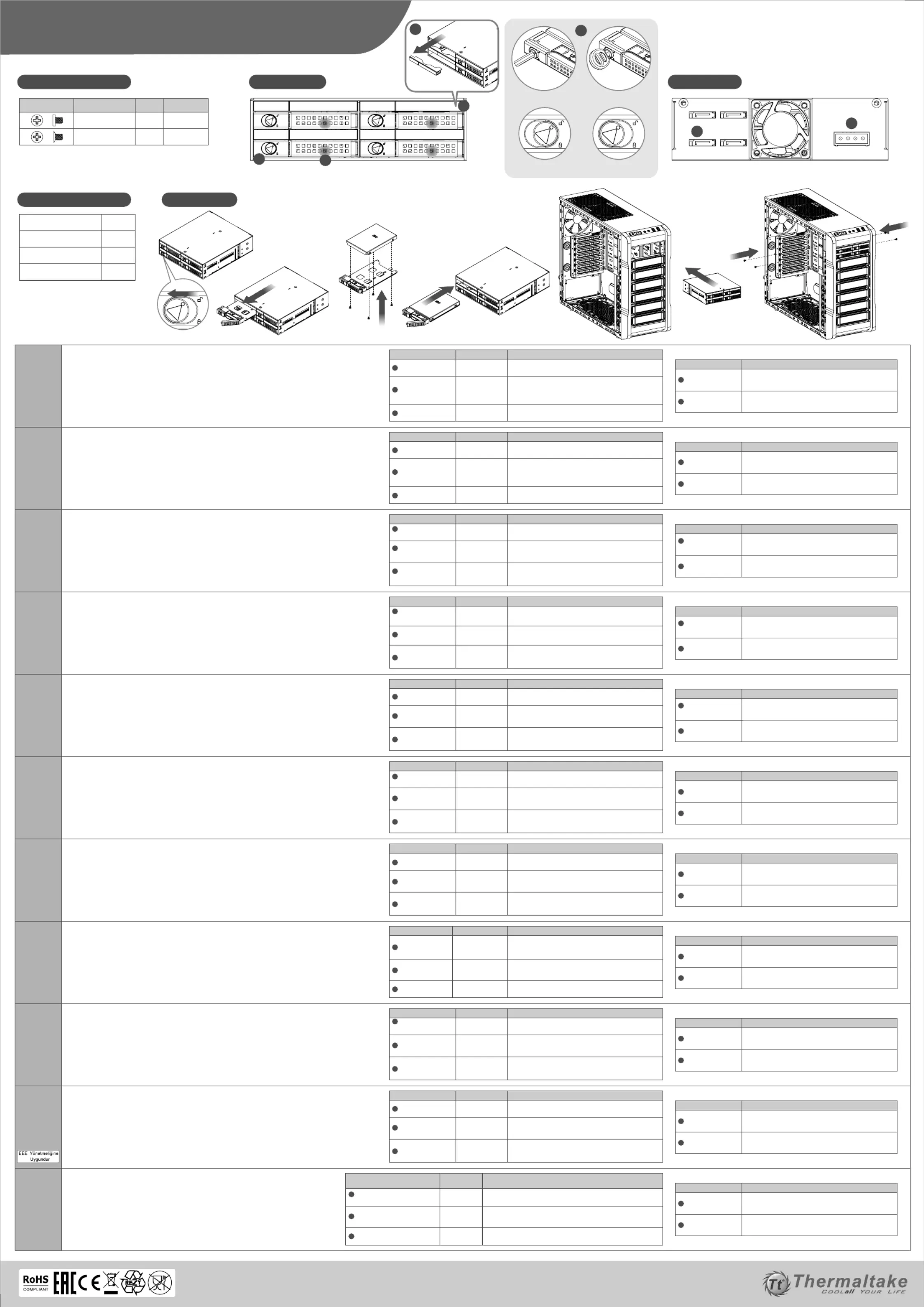

Installation

OPEN

Package Contents

Max-2504

SATA Cable

User Manual

Warranty Card

1

4

1

1

1

3

1

2

2

- Support SATA I / II / II

- Ventilation hole and fan design provide excellent

heat dissipationI

- Detachable high speed sleeve bearing fan for

better air flow and easy maintenance

- Unterstützt bis zu 4 x 2,5 Zoll HDDs oder SSDs

- Unterstützt SATA I/I/III

- Das Lüftungsloch und das Lüfterdesign sorgen

für eine hervorragende Wärmeableitung

- Abnehmbarer Hochgeschwindigkeits-Gleitlagerlüfter

für eine bessere Luftströmung und leichtere Wartung

- Prend en charge jusqu'à 4 disques durs de 2,5"

ou SSDs

- Prend en charge SATA I / II / III

- Le trou de ventilation et le design du ventilateur

permettent une excellente dissipation de la chaleur

- Amovible à grande vitesse ventilateur à paliers

lisses pour une meilleure ventilation et un entretien

plus facile

-Supporta fino a 4 HDD o SSD da 2,5”

- Supporta SATA I/II/III

- Design della ventola e del foro di ventilazione ideale

per fornire una perfetta dissipazione del calore

- Ventola rimovibile con cuscinetti a manicotto ad alta

velocità per un flusso d’aria e una manutenzione

ottimali

- Поддержка до 4 жестких или твердотельных

дисков 2,5 дюйма

- Поддержка дисков SATA I/II/III

- Конструкция вентиляционного отверстия и

вентилятора, обеспечивающая эффективный

теплоотвод

- Съемный высокоскоростной вентилятор с

подшипником скольжения для увеличения потока

воздуха и облегчения технического обслуживания

- Construído para encaixar cuatro discos de 2,5”

numa baía de 5,25”

- Suporta até 4 HDDs ou SSDs de 2,5”

- Suposta discos SATA I/II/III

- O orifício de ventilação e o design da ventoinha

facultam uma excelente dissipação de calor

- Ventoinha de suporte de mancal removível de alta

velocidade para melhor fluxo de ar e manutenção fácil

- En fazla 4 x 2,5 inç HDD veya SSD desteiğ

- SATA I / II / III sürücüleri desteiğ

- Havalandrma delii ve fan tasarmharika sığıııı

yaylmsalar ııığ

- Daha iyi hava akışı ve kolay bakım için sökülebilir

yüksek hızlı kaymalı yataklı fan

- HDDSSD支持多达4个2.5“或

- SATA I/ II/ III支持

- 通风孔及风扇设计，提供优异的散热性能

- 可拆卸式高速速轴承风扇，加強空气流通，维护方便

- HDD SSD 最大4基の 2.5” または を搭載可能

- SATA I / II / IIIドライブをサポート

- 通気孔やファン設計が、優れた熱放散を提供

- 着脱可能な 高速スリーブベアリングファンが、

エアフローをよくし、メンテナンス性が向上

- Compatible con unidades de disco duro o discos de

estado sólido de hasta 4 x 2'5 pulgadas

- Compatible con unidades SATA I / II / III

- El orificio de ventilación y el diseño del ventilador

proporcionan una excelente disipación del calor

- Ventilador sobre cojinetes con manguito extraíble

de alta velocidad para mejorar el flujo de aire y

obtener un mantenimiento sencillo

Front Panel

Frontblende

Panneau frontal

Pannello anteriore

Передняя панель

Painel dianteiro

Ön Panel

前面板

フロントパネル

Panel delantero

1

1

1

1

1

1

1

1

1

1

2

2

2

2

2

2

2

2

2

2

3

3

3

3

3

3

3

3

3

3

Indicator color

Markierungsfarbe

Couleur de l'indicateur

Color de indicador

HDD Activity LED

HDD-Zugriffs-LED

DEL indicateur

d'activité de disque dur

LED attività HDD

Светодиодный

ндикатор активности

жесткого диска

LED de atividade de

HDD

HDD Etkinlii LED'iğ

硬盘指示灯

フロントパネル

LED de actividad de

la unidad de disco duro

Key Lock

Tastatursperre

Verrouillage des

touches

Blocco con chiave

Замок

Bloqueio de chave

Anahtar Kilidi

安全防盗钥匙锁

キーロック

Bloqueo de tecla

Snap-off cover

Abknickdeckel

Protection

encliquetable

Coperchio rimovibile

Съемная крышка

Tampa de premir

Sökülür kapak

快拆面板

ワンタッチカバー

Cubierta divisoria

Blue

Blau

Bleue

Blu

Синий

Azul

Mavi

蓝灯

青

Azul

Function

Funktion

Fonction

Funzione

Функция

Função

İşlev

功能

機能

Función

Slide to the left to open the tray.

With key - Turn right to lock

-Turn top to unlock

Nach links schieben, um den Schacht zu öffnen.

Mit Schlüssel - Nach rechts, um zu sperren

-Nach oben, um zu entsperren

Faites glisser vers la gauche pour ouvrir le plateau.

Avec la touche - Tournez à droite pour verrouiller

-Tournez vers le haut pour déverrouiller

Aprire il vano facendolo scorrere verso sinistra.

Con chiave - Ruotare verso destra per bloccare

-Ruotare verso l’alto per sbloccare

Сдвиньте налево, чтобы открыть лоток.

Поверните ключ вправо, чтобы закрыть

-Поверните вверх, чтобы открыть

Deslize para a esquerda para abrir a bandeja.

Com a chave - Gire para a direita para bloquear

-Gire para cima para destrancar

Tepsiyi açmak için sol kaydrn.ıı

Anahtarla - Kilitlemek için saa döndürünğ

- Kilidi açmak için yukarya döndürünı

朝左边滑动以取出托盘

配合钥匙 - 向右转锁上

-向上转解锁

左にスライドするとトレイが開きます。

キー装着時ー - 右に回すとロックします

-上に回すとロックが解除します

Deslice a la izquierda para abrir la bandeja.

Con tecla - girar a la derecha para bloquear

- Girar hacia arriba para desbloquear

※With Snap-off cover : HDD height support up to 9.5mm

※Without Snap-off cover : HDD height support up to 15mm

※Mit Abknickdeckel: HDD-Stärke bis zu 9,5 mm

※Ohne Abknickdeckel: HDD-Stärke bis zu 15 mm

※Avec protection encliquetable :

La hauteur du disque dur prend en charge jusqu'à 9,5mm

※Sans protection encliquetable :

La hauteur du disque dur prend en charge jusqu'à 15mm

※Con coperchio rimovibile:

supporta HDD con altezza massima di 9,5 mm

※Senza coperchio rimovibile:

supporta HDD con altezza massima di 15 mm

※Со съемной крышкой:

поддерживаются жесткие диски толщиной до 9,5 мм

※Без съемной крышки:

поддерживаются жесткие диски толщиной до 15 мм

※Com tampa de premir : Suporta altura de HDD até 9,5mm

※Sem tampa de premir : Suporta altura de HDD até 15mm

※Sökülür kapak ile: 9,5 mm'ye kadar HDD yükseklik desteiğ

※Sökülür kapak olmadan: 15 mm'ye kadar HDD yükseklik

desteği

※装上面板：高度支持达9.5毫米HDD

※移除面板：支持高度可达15HDDmm

※ワンタッチカバー有り：の高さは最大 9.5になりますHDD mm

※ワンタッチカバー無し：の高さは最大 15になりますHDD mm

※Con cubierta divisoria :

Altura de la unidad de disco duro compatible con hasta 9'5 mm

※Sin cubierta divisoria :

Altura de la unidad de disco duro compatible con hasta 15 mm

Back Panel

Rückseite

Panneau arrière

Panneau arrière

Задняя панель

Painel traseiro

Arka Panel

แผงด้านหลัง

後面板

リアパネル

Panel trasero

1

1

1

1

1

1

1

1

1

1

1

Power Connector

Stromanschluss

Connecteur

d'alimentation

Connecteur

d'alimentation

Разъем питания

Conector elétrico

Güç Konektörü

Güç Konektörü

电源接头

電源コネクタ

Conector de

encendido

Function

Funktion

Fonction

Funzione

Функция

Função

İşlev

ฟังก์ชันการทางาน

功能

機能

Función

+12V/GND/GND/+5V

+12 V/ERDE/ERDE/+5 V

+12V/GND/GND/+5V

+12V/GND/GND/+5V

+12V/GND/GND/+5V

+12V/GND/GND/+5V

+12V/GND/GND/+5V

+12V/GND/GND/+5V

+12V/GND/GND/+5V

+12V/GND/GND/+5V

+12V/GND/GND/+5V

2

2

2

2

2

2

2

2

2

2

2

SATA Connector

SATA-Anschluss

Connecteur SATA

Connecteur SATA

Разъем SATA

Conector SATA

SATA Konektörü

SATA Konektörü

SATA接头

SATAコネクタ

Conector SATA

Connector to Motherboard or SATA Host / Raid controller

Anschluss an Motherboard oder SATA-Host/

Raid-Controller

Connecteur vers carte mère ou hôte SATA /

Contrôleur Raid

Connecteur vers carte mère ou hôte SATA /

Contrôleur Raid

Разъем для подключения материнской платы или хост-/

Raid-контроллера SATA

Conector para a Motherboard ou controlador SATA Host/

Raid

Anakart veya SATA Ana Bilgisayar /

Raid denetleyicisi için konektör

Anakart veya SATA Ana Bilgisayar /

Raid denetleyicisi için konektör

连接至主板或控制器RAID

マザーボードまたは ホスト / SATA

RAID コントローラーへのコネクタ

Conector a placa base u host SATA / controlador Raid

Colore spia

Цвет индикатора

Cor do indicador

Gösterge rengi

指示灯号

インジケーターの色

แผงด้านหน้า

1

2

3

ไฟ LED

แสดงกิจกรรมของฮาร์ดดิสก์ไดรฟ์

การล็อคกุญแจ

ฝาปิดแบบแยกออก

สีน้าเงิน

ฟังก์ชันการทางาน

ผลักดันไปทางซ้ายเพื่อเปิดถาด

ขณะเสียบกุญแจอยู่ - บิดกุญแจไปทางขวาเพื่อล็อค

-บิดกุญแจขึ้นด้านบนเพื่อปลดล็อค

※ เมื่อปิดฝาปิดแบบแยกออก: รองรับฮาร์ดดิสก์ไดรฟ์สูงสุดขนาด 9.5 มม.

※ เมื่อไม่ได้ปิดฝาปิดแบบแยกออก: รองรับฮาร์ดดิสก์ไดรฟ์สูงสุดขนาด 15 มม.

สีของไฟ

แสดงสถานะ

3

Blue light on when detect HDD.

Red light blinks when HDD access data.

Blaues Licht geht an, wenn HDD erkannt wird.

Rotes Licht blinkt, wenn auf HDD zugegriffen wird.

Le voyant devient bleu quand le disque dur est détecté.

Le voyant rouge clignote quand le disque dur accède aux données.

La spia blu si accende in caso di rilevamento dell’HDD.

La spia rosso lampeggia in caso di accesso dell’HDD ai dati.

Синий индикатор горит при обнаружении жесткого диска.

Красный индикатор мигает во время доступа к данным

на жестком диске.

Luz azul ligada quando deteta o disco rígido.

A luz vermelho pisca quando o disco rígido acede aos dados.

HDD alglandıığında mavi ışık yanar.

HDD verilere eriştiğinde ırmızı ışık yanıp söner.k

ไฟสีน้าเงินจะส่องสว่าง เมื่อตรวจพบฮาร์ดดิสก์ไดรฟ์

ไฟสีแดงกระพริบ ขณะเข้าถึงข้อมูลในฮาร์ดดิสก์ไดรฟ์

检测到硬盘时亮蓝灯

时硬盘存取数据时，红灯闪烁

HDD を検出すると青いライトが点灯します

HDD のデータにアクセスしている場合、

赤いライトが点滅します

Luz azul activada cuando se detecta la unidad de disco duro.

La luz roja parpadea cuando la unidad de disco duro accede

a los datos.

Product specificaties
