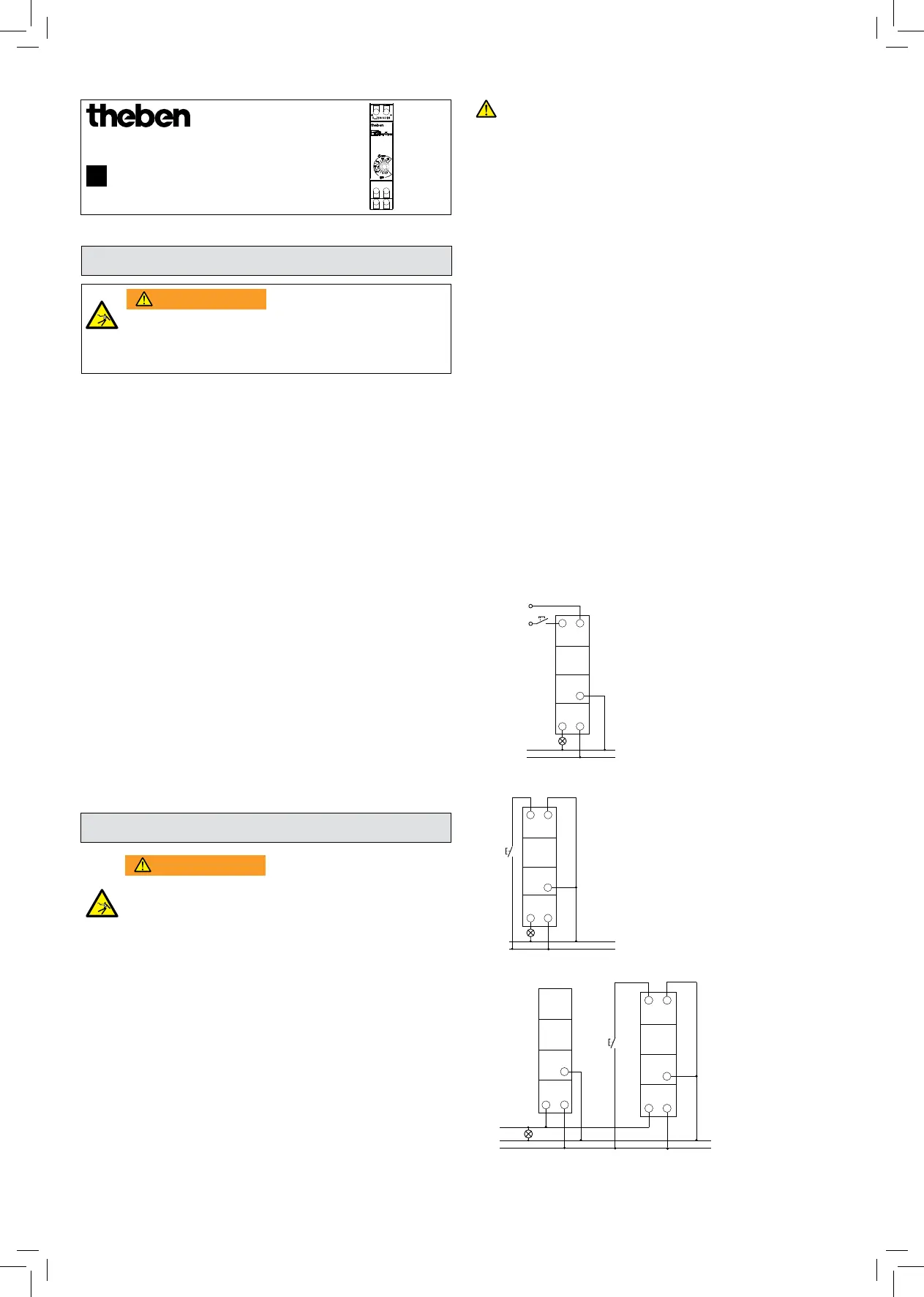

DIMAX 532 plus5320001

Montage- en bedieningshandleiding

Universele dimmer

310454 02

1. Fundamentele veiligheidsinstructies

Levensgevaar door elektrische schokken of brand!

 Montage uitsluitend door een elektromonteur

laten uitvoeren!

WAARSCHUWING

• De dimmer is voor de montage op DIN-hoedrails be-

stemd (volgens EN 60715)

Bedoeld gebruik

• De universele dimmer voldoet aan IEC/EN 60669-2-1; hij

schakelt en dimt de lichtsterkte van diverse lampen zoals gloei-

lampen, halogeenlampen, HV-halogeenlampen, NV-halogeen-

lampen (conventioneel of met elektronische transformator),

dimbaren compacte tl-lampen (spaarlampen) of dimbare LED-

lampen voor 230 V.

De lichtsterkte wordt ingesteld met op de dimmer aangesloten

drukkknoppen; bestemd voor gebruik in gesloten ruimtes

• De universele dimmer is voorzien van een lampsparend „zacht“

in- en uitschakelen, automatische herkenning van het lasttype

(niet bij ESL 2 en LED2), maximaalthermostaat tegen over-

belasting en een kortsluitingsbeveiliging

Afvoer

Dimmer op milieuvriendelijke wijze afvoeren (elektrisch afval)

2. Aansluiting/montage

Levensgevaar door elektrische schokken!

Spanning vrijschakelen!

Aangrenzende, onder spanning staande delen

afdekken of afschermen.

Tegen opnieuw inschakelen beveiligen!

Controleren of de spanning is vrijgeschakeld!

 Aarden en kortsluiten!

Dimmer in het onderste gedeelte van de verdeler

monteren, om een te hoge temperatuur tijdens het

gebruik te vermijden.

Bij een aansluitvermogen van > 300 W rechts en

links van het apparaat 8 mm afstand aanhouden.

WAARSCHUWING

N

L

L´

N

L

A2A1

–

+

AC/DC

8 ... 230 V

N

L

L´

N

L

A2A1

Aansluiting

met

8 ... 230 V

Aansluiting

met 230 V

Elektronische en conventionele transformatoren altijd

bij de door de fabrikant aangegeven minimumlast

gebruiken.

Alleen dimbare compacte tl-lampen/LED-lampen ge-

bruiken, normale compacte tl-lampen/LED-lampen kunnen

onherstelbaar worden beschadigd.

Bij vervanging van de lamp de voedingsspanning (op de

zekeringkast) uitschakelen, zodat de automatische

lastherkenning weer actief wordt.

Lastaansluitingen (L´) van dimmers niet parallel schakelen.

Dimmer niet overbruggen of kortsluiten.

Vóór de dimmer geen scheidings- of regeltransformator

installeren.

Gewikkelde en elektronische trafo's niet samen in-

stalleren.

Gewikkelde trafo's en compacte tl-lampen/LED's niet

samen installeren.

Geen drukknop met glimlamp aansluiten.

Een correcte automatische lastherkenning is alleen bij

aangesloten last mogelijk.

Alleen transformatoren gebruiken die door de fabrikant

voor dimmen zijn goedgekeurd.

DIMAX 532 plus

A1A2

N

LL´

NL

Aansluiting met

Booster DMB 1 T (4930279)

N

L

L´

N

L

A2A1

DMB 1 T

N

L

L´

Vermogensuit-

breiding (zie techni-

sche gegevens voor

Booster DMB 1 T)

Knop A1/A2 Aan/Uit/Dimmen
