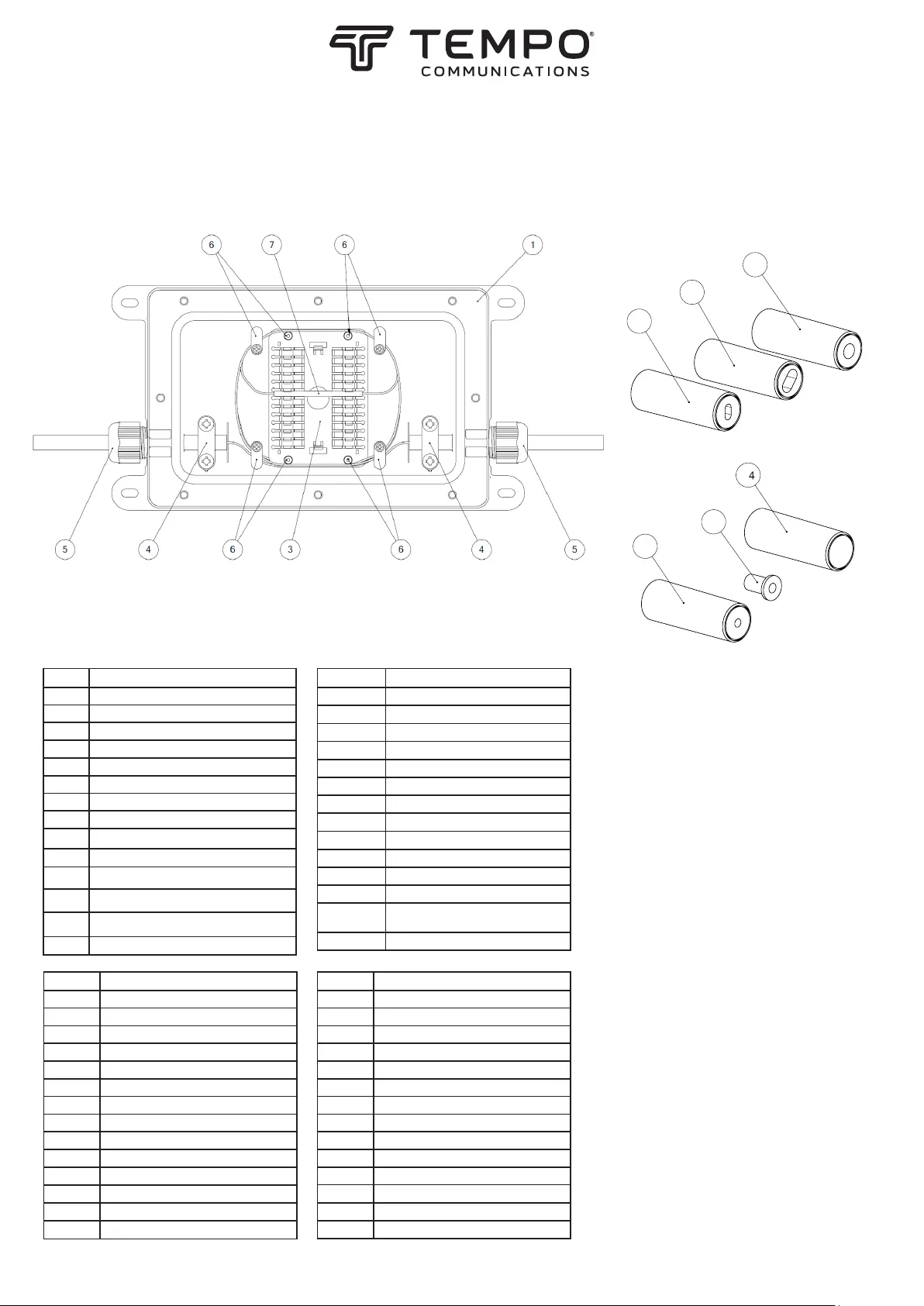

DFEASSEMBLY INSTRUCTIONS

ITEMDESCRIPTION

1BASE

2LID

3SPLICE TRAY

4CABLE CLAMP

5CABLE PORT NUT

6FIBER GUIDE

7SPLICE PROTECTOR

8MECHANICAL SPLICE CONNECTOR

98.1mm OVAL CABLE GASKET

105.4mm OVAL CABLE GASKET

11Ø 5.1mm CABLE GASKET

12Ø3.0mm CABLE GASKET

133mm CABLE CLAMP INSERT

14SOLID GASKET

ARTICLEDESCRIPTION

1BASE

2COUVERCLE

3CASSETTE D’ÉPISSURE

4SERRE-CÂBLE

5ÉCROU DU PORT DE CÂBLE

6GUIDE À FIBRE

7PROTECTEUR D’ÉPISSURE

8CONNECTEUR D’ÉPISSURE MÉCANIQUE

9JOINT DE CÂBLE OVAL DE 8,1 mm

10JOINT DE CÂBLE OVAL DE 5,4 mm

11

JOINT DE CÂBLE DE 5,1 mm

12

JOINT DE CÂBLE DE 3 mm

13

INSERT DE PINCE DE CABLE 3mm

14JOINT SOLIDE

ARTIKELBESCHREIBUNG

1BASIS

2VERSCHLUSS

3VERSCHWEISSHASPEL

4KABELKLEMME

5KABELANSCHLUSSMUTTER

6FASERFÜHRUNG

7SPLEISSSCHUTZ

8MECHANISCHER SPLEISSANSCHLUSS

98,1 mm OVALE KABELDURCHFÜHRUNG

105,4 mm OVALE KABELDURCHFÜHRUNG

11Ø 5,1 mm KABELDURCHFÜHRUNG

12

Ø3.0mmKABELDURCHFÜHRUNG

13

Ø3.0mm KABELKLEMME EINSATZ

14Feste Dichtung

INSTRUCCIONES DE MONTAJE DEL DFE

DFE INSTRUCTIONS DE MONTAGE

DFE MONTAGEANLEITUNG

||

1. Strip 8.1mm cable as shown below.

Peel toner wire back as necessary.

Pele el cable de 8.1 mm como se muestra

arriba. Pele el cable de tóner según sea necesario.

RING INDICATES SMALL END TO BE INSERTED FIRST INTO CABLE PORT ON BASE

EL ANILLO INDICA QUE EL EXTREMO PEQUEÑO SE INSERTARÁ PRIMERO EN EL PUERTO DEL CABLE EN

LA BASE

L’ANNEAU INDIQUE LE PETIT EMBOUT À INSÉRER D’ABORD DANS LE PORT DE CÂBLE SUR LA BASE

DER RING ZEIGT AN, DASS DAS KLEINE ENDE ZUERST IN DEN

11

9

10

12

13

11

9

10

12

13

8,1 mm Kabel wie oben gezeigt abisolieren.

Ziehen Sie den Tonerdraht nach Bedarf zurück.

Inserte la junta de 8.1 mm en el cable insertan-

do primero el extremo pequeño.

Insérez le joint de 8,1 mm sur le câble pour le

petit embout à insérer en premier.

Setzen Sie die 8,1 mm Durchführung auf

das Kabel, indem Sie das kleine Ende zuerst

einfügen.

2. Place nut (5) on cable.

Coloque la tuerca (5) en el cable.

Placez l’écrou (5) sur le câble.

Setzen Sie die Mutter (5) auf das Kabel.

3. Insert 8.1mm gasket on cable for small

end inserting rst.

Dénudez le câble de 8,1 mm tel qu’indiqué

ci-dessus. Retirez le l du toner si nécessaire.

Used to ll unused

ports in the four

port DFE.

*DFE100 shown for reference

11

9

10

12

13

ARTICULODESCRIPCIÓN

1BASE

2TAPA

3BANDEJA DE EMPALME

4SUJETACABLES

5TUERCA DE PUERTO DE CABLE

6GUÍA DE FIBRA

7PROTECTOR DE EMPALME

8CONECTOR DE EMPALME MECÁNICO

9JUNTA DE CABLE OVALADA DE 8.1 mm

10JUNTA DE CABLE OVALADA DE 5.4 mm

11JUNTA DE CABLE DE 5.1 mm

12JUNTA DE CABLE 3mm

13INSERCIÓN DE ABRAZADERA

DE CABLE 3mm

14JUNTA SÓLIDA
