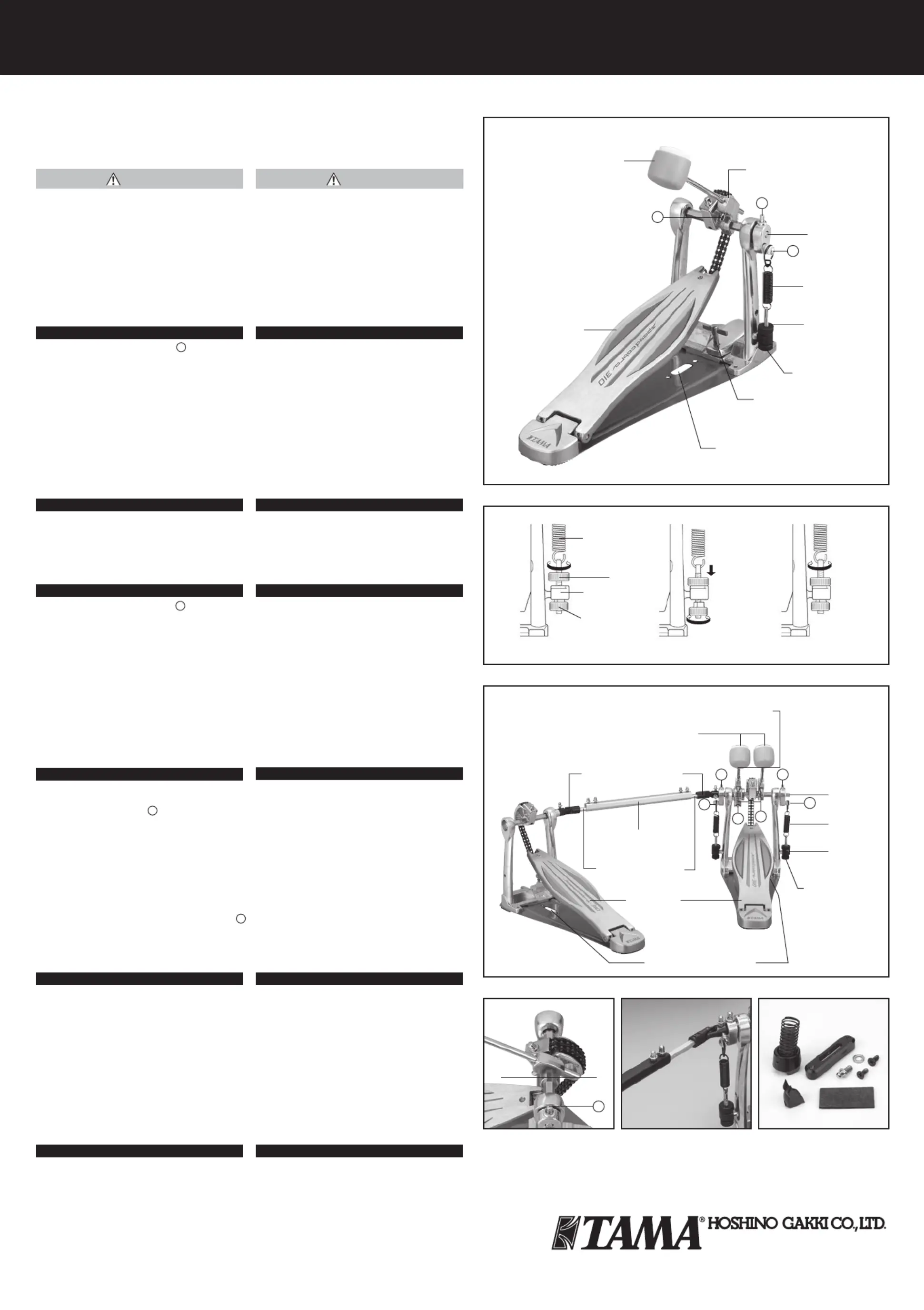

SPEED COBRA DRUM PEDALS HP310L / HP310LW
INSTRUCTION MANUAL /
取扱説明書
Thank you very much for purchasing TAMA
S P E E D C O B R A d r u m p e d a l . F o r b e t t e r
understanding of its features and capabilities,
please read through this manual before use. Store
the manual in a convenient place for future
reference.
This equipment is for playing the drums only.
Do not use it for any other purpose, as there is
a risk of injury to other persons or damage to
property.
Take care to keep the drum pedal out of reach
of small children.
There is a risk of injury if the drum pedal is
used barefoot. Please wear suitable footwear.
There is a risk of soiling or damaging floor
surfaces. We recommend placing the drum set
on carpeting or some other floor covering.
●
●
●
●
Spring
スプリング
Beater
ビーター
Footboard
フットボード
Rocker cam
ロッカーカム
Cobra Coil compatible hole
コブラ・コイル取り付け穴
Locknut
ロックナット
Spring adjusting nut
スプリング調整ナット
Beater holder
ビーターホルダー
Notes
Loosen the square-head bolt 1 of the beater
holder using a tuning key.
Insert the beater shaft and adjust it to the
desired height. Then tighten the bolt to secure
it. The beater head is designed with two
surfaces, one felt and one nylon, to be used at
the performer’s discretion.
When securing the beater, attach the pedal to
the bass drum and press the footboard so that
the beater surface you have chosen makes
contact with the drumhead. Then tighten the
bolt to secu re t he b eate r in the cor rect
position.
●
●
Installing the Beater
The pedal unit is attached to the bass drum.
Loosen the bolt of the hoop clamp and fasten
the clamp to the hoop on the bass drum. After
making sure that it is fastened straight, tighten
the bolt again to secure it.
●
Attaching the Pedal Unit
Hang the spring on the roller 2 of the rocker
cam.
Adjust the spring tension using the nut on the
lower end. When adjusting the spring, first
loosen the locknut, and then turn the adjusting
nut while pressing down on the locknut as in
Fig. 1~2. Tightening the nut makes the pedal’s
resistance heavier, but the beater s return time ’
is correspondingly faster.
In order to prevent the spring from loosening
while playing, the adjusting nut engages the
cap attached to the unit roughly every 1/3 of a
turn. Once the desired tension is reached,
secure it by tightening the locknut as in Fig. 3.
●
●
●
Adjusting the Spring
The angle of the beater can be adjusted along
with the angle of the footboard by loosening
the square-headed bolt 3 on top of the rocker
cam. As the angle of the beater is lowered, the
footboard rises. Once the desired angle is
reached, tighten the bolt firmly to secure it. The
factory set-up position is the surface (A) of the
hexagonal shaft is facing up (see photo.3).
The left side beater of the twin-pedal model
(HP310LW) may be adjusted in the same way.
When a more delicate adjustment is needed,
you can adjust the beater angle independently
of the footboard angle by loosening the bolt 4
below the beater holder. This feature is useful
when you wish the footboard angles of both
the hi-hat stand and the left pedal to match.
●
●
Adjusting the Beater Angle
Attach the universal joints at the end of the
connecting rod to the pedals. Make sure that
the square-headed bolts for attaching the
connecting rod are on top and on the drum
side for the left pedal, and on top and on the
near side for the right pedal.
When assembling the connecting rod and
connecting tube, make sure that the widest flat
side of connecting rod is facing up (toward the
square headed bolt on top of the tube) as in
the photo at right. After assembly, adjust the
length as desired and re-tighten the bolts
firmly.
●
●
Attaching the Connecting Rod (HP310LW)
The Cobra Coil (CC900S) is a spring that assists
the return of the footboard, allowing smoother
and lighter pedal action.
The Cobra Coil can be installed on HP310L or
HP310LW.
Attaching the Cobra Coil (sold separately)
Photo.1 : HP310L
この度は、TAMAスピードコブラ・ドラムペダルをお買い上げ
いただき、誠にありがとうございます。
製品の特徴をご理解いただき、性能を十分に発揮するため、
ご使用前に必ず本説明書をお読みください。また、本説明書は
大切に保管してください。
この製品はドラムセットを演奏するためのものです。他人に
ケガをさせたり、器物を損壊する恐れがありますので演奏
以外の目的には使用しないでください。
小さなお子さんが手を触れないように十分に注意してください。
裸足で演奏することはケガの原因になる恐れがありますの
で避けてください。
床面を汚したり傷つけたりする恐れがありますので、カ
ー
ペット
などを敷いた上にドラムをセットすることをお勧めします。
●
●
●
注 意
ビーターホルダーの角頭ボルト①を付属のチューニング
キーで緩めます。
ビーターシャフトが適当な長さになるよう調整し、 角頭
ボルト①を締めて固定します。付属のビーターはフェルト
とナイロン樹脂の二面の使い分けが出来る設計です。
ビーターを固定するときには一旦バスドラムにペダルを
取り付けた後フットボードを踏み込み、好みの面をバスドラム
に押し付けるようにしながらボルトを締めると正しく固定
できます。
●
●
ペダル本体をバスドラムに取り付けます。フープクランプの
固定ボルトを緩め、フープクランプがバスドラムのフープを
挟み込むようにします。まっすぐに付いていることを確認
したら、固定ボルトを再び締めて固定します。
●
ペダル本体の取り付け
ビーターの取り付け
スプリングの調整
ビーター角度の調整
コネクティング・ロッドの取り付け（HP310LW）
コブラ・コイルの取り付け（別売）
スプリングをロッカーカムのローラー②に掛けます。
スプリン ンション 側のナット 整できますグ テ は下 で 調。
スプリングの調整をするときにはまずロックナットを緩め
（Fig.1）たあと、Fig.2のようにロックナットを押し下げ
ながら下側の 整ナットで調整してください。調 をナット
締めるにつれて踏み心地は重くなりますがビーター りはの戻
速くなります。
調整ナットは約 1/3回転ごとに本体に取り付けられた
キャップにかみ合 奏中のスプリングの みを防止い、 演 緩
する構造になっています。好みのテンションが決まったら
ロックナットを締めて固定します（Fig.3）。
●
●
●
ロッカーカムの上側の角頭ボルト③を緩めるとビーターの
角 角 度を 連 調 と が度とフットボードの 動して 整するこ
できます。ビーターの角度を倒すにつれてフットボードが
上がります。好みの角度が決まったらボルトをしっかりと
締め、固定します。六角シャフトの (A)の面が真上を向く位置
が出荷時の標準位置です。
ツインペダル（HP310LW）の左側のビーター角度も同様に
調整できますが、より微妙な調整が必要な場合には左側の
ビーターホルダーの下側のボルト④を緩めることによって
フットボードの角度とは無関係にビーター角度のみを調整
することもでき、ハイハットスタンドと左側のペダルとの
フットボードの角度を合わせたいとき 便利な設計に になって
います。
●
●
コネクティング・ロッドの端のユニバーサルジョイントを
ペダルに取り付けます。このとき取り付け用の角頭ボルトが
左足側のペダルはドラム側と上側に、右足のペダルは手前側
と上側になるよう注意してください。
コネクティングロッドとコネクティング・チューブを連結
する際は、六角棒の一番幅が広い面が上面(チューブの上に
角頭ボルトがある面)になるように注意して下さい。取付け
終わったら好みの長さに調整し、しっかりと固定して下さい。
●
●
コブラ・コイル（CC900S）はフットボードの返りをアシストし、
よりスムーズで軽快なペダルアクションを可能にするスプリング
です。HP310L と HP310LW にも取り付け可能です。
CC900SPhoto.3
Attaching the Connecting Rod
Hoop clamp
フープクランプ
星野楽器株式会社 〒461- 愛知県名古屋市東区橦木町3-228717
http:// w.tama.com/ww
■
This manual is rre of cu nt as . al r ducts,August 2014 Because we are ways working to improve ou pro some fe may atures change withou nt otice.
■
この取扱説明書は、2014 年 8 月現在のものです。製品改良のため、予告なく仕様を変更することがありますので、あらかじめご了承ください。
Part Names / 各部の名称
Photo.2 : HP310LW
Beater holder
ビーターホルダー
Press down
押し下げる
Spring
スプリング
Loosen
緩める
Lock nut
ロックナット
Cap
キャップ
Adjusting nut
調整ナット
Tighten
締める
Universal joint
ユニバーサル・ジョイント
Connecting tube
コネクティング・チューブ
Connecting rod
コネクティング・ロッド
Footboard
フットボード
Beater
ビーター
Rocker cam
ロッカーカム
Spring
スプリング
Locknut
ロックナット
Spring adjusting nut
スプリング調整ナット
Cobra Coil compatible hole
コブラ・コイル取り付け穴
2
3
2
1
4
3 3
コネクティング・ロッドの取り付け
2
1
3
(A)
