e info@stormtech.com.au, w www.stormtech.com.au

This drawing is the intellectural property of STORMTECH Pty Ltd.

Copyright 1989-2015 Stormtech Pty Ltd

TM

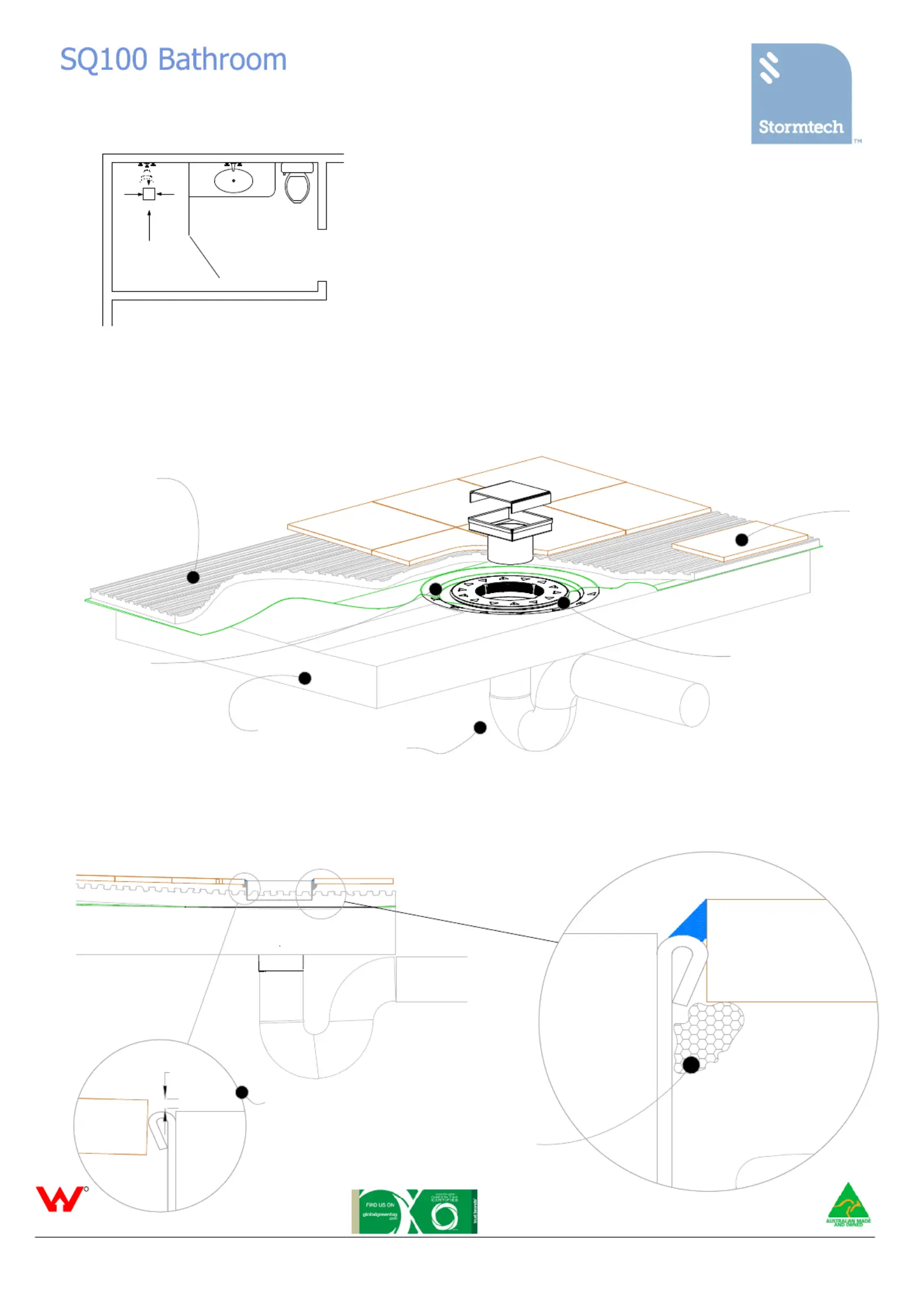

Drawings are not to scale. Use dimensions shown.Patent number: 733361

SQ100231082015TC

Fall

1-2mm

Caulk along channel edge

before laying tile glue or tile.

Tile sits 1-2mm higher than grate.

Caulk over as required for finishing.

Trap

substrate

Waterproofing

Tile cement (glue)

Flange

(ALCF shown

supplied separately)

Tile

NOTE, refer to AS3500 for

specific outlet pipe sizes

related to your specific

installation.

Level 2 Licence WMKT 21249

WaterMark

R

For SQ100AR, SQ100MND, SQ100PH

SQ100PS, and SQ100TR

NOTE, this method requires the channel system to be above and separate from the waterproofing
