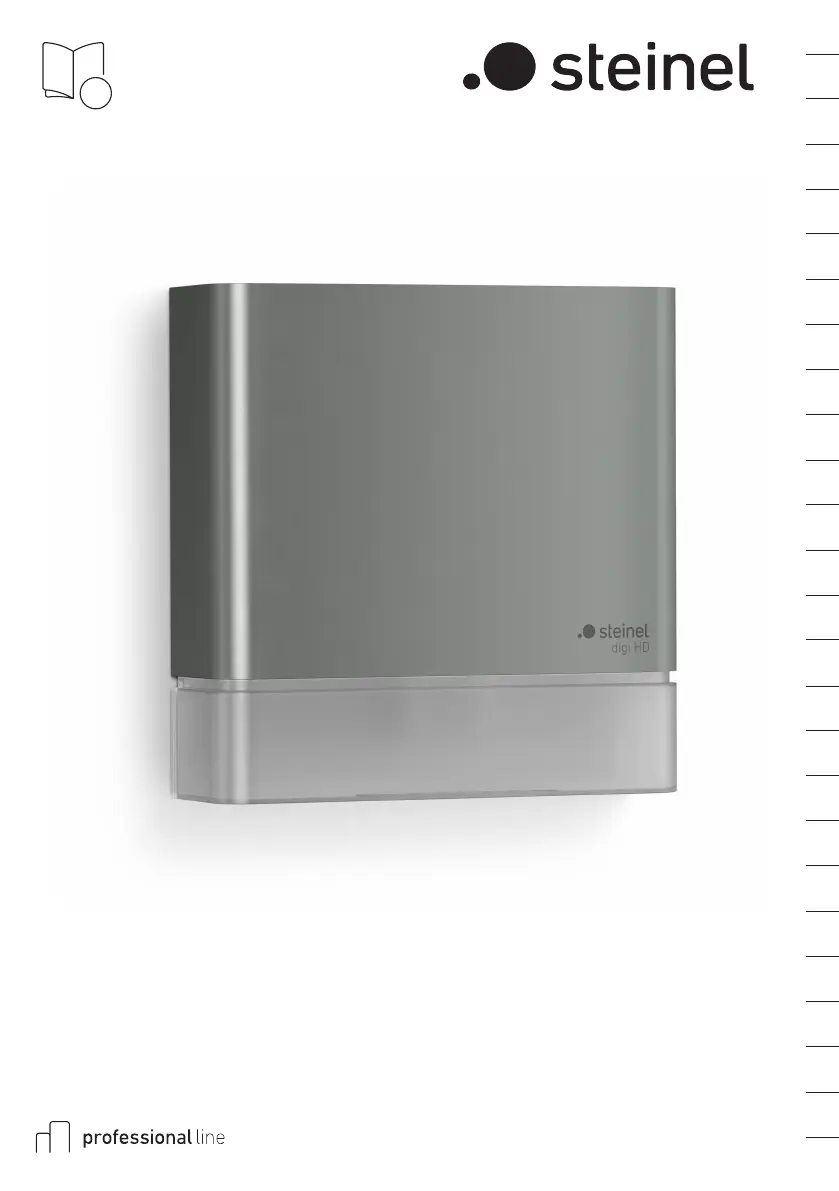

Steinel MD IR D180 COM1 Handleiding

– 19 –NL1. Over dit documentZorgvuldig doorlezen en bewaren a. u. b. – Rechten uit het auteursrecht voorbehouden. Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd. – Wijzigingen in het kader van de technische vooruitgang voorbehouden. 2. Algemene veiligheidsvoorschriften. Gevaar door niet naleving van de gebruiksaanwijzing. Deze gebruiksaanwijzing bevat belangrijke infor-matie inzake een veilige omgang met het apparaat. Er wordt in het bijzonder gewezen op mogelijke risico's. Indien deze informatie niet wordt nageleefd kan dit ernstig lichamelijk letsel en zelfs de dood tot gevolg hebben. • Gebruiksaanwijzing zorgvuldig doorlezen. • Veiligheidsvoorschriften naleven. • Toegankelijk bewaren. – Door de omgang met elektrische stroom kunnen gevaarlijke situaties ontstaan.

Het aanraken van stroomvoerende componenten kan een elektri-sche schok, verbrandingen of zelfs de dood tot gevolg hebben. – Werkzaamheden aan de netspanning moeten door gekwalificeerd vakpersoneel worden uitgevoerd. – De nationale installatievoorschriften en aansluit-voorwaarden moeten worden nageleefd (bijv. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH:SEV 1000). – Gebruik uitsluitend originele reserveonderdelen. – Reparaties moeten door een gespecialiseerd bedrijf worden uitgevoerd. 3. MD IR D180Gebruik volgens de voorschriften – Sensor geschikt voor wandmontage binnen en buiten. – Kan als losse sensor of met Connect Bluetooth Mesh koppeling worden gebruikt. Uitvoering – Bediening met Steinel Connect app. – Functieprincipe – De infraroodsensor registreert de warmtestraling van bewegende lichamen (bijv. mensen, dieren).

– De reikwijdte is enigszins beperkt als er recht op de sensor af gelopen wordt. – Hindernissen (bijv. bomen, muren) verhinderen het zicht van de sensor. – Door hindernissen (bijv. muren of ruiten) wordt geen warmtestraling herkend, dus vindt er geen schakeling plaats. – Plotselinge temperatuurschommelingen door weersinvloeden worden niet onderscheiden van warmtebronnen. Leveringsomvang (afb. 3. 1)Productafmetingen (afb. 3. 2)Apparaatoverzicht (afb. 3. 3)A SensorunitB Stekker sensoraansluitingC WandhouderD OpbouwraamE AansluitklemF LedTechnische gegevens – Afmetingen (H×B×D): 116×116×42mm – Netaansluiting: 220 – 240V, 50/60Hz – Verbruik standby:.

– 20 –• De stroom uitschakelen en de spanningstoevoer onderbreken. • Controleer m. b. v. een spanningstester dat er geen spanning op staat. • Zorg ervoor dat de spanningstoevoer onderbroken blijft. Gevaar voor beschadigingen. Het verwisselen van de kabels kan kortsluiting tot gevolg hebben. • Identificeer de aansluitkabels. • Sluit de aansluitkabels opnieuw aan. Aansluiting stroomtoevoerDe stroomtoevoer bestaat uit een 4-polige kabel:L = fase (meestal zwart, bruin of grijs) = geschakelde fase (meestal zwart, bruin of grijs) N = nuldraad (meestal blauw)PE = aarde (groen/geel)Opmerking:De afdichtdopjes zijn bedoeld voor netspanningska-bels met een uitwendige diameter van 5 – 10 mm. Opmerking:De aardedraad hoeft bij dit product niet te worden aangesloten. Aansluitdiagram (afb. 4. 1)5. MontageMontagevoorbereiding• Alle onderdelen controleren op beschadigingen.

Neem het product bij beschadigingen niet in gebruik. • Geschikte montageplaats kiezen. – Houd rekening met het bereik. (afb. 5. 1) – Houd rekening met de bewegingsregistratie. (afb. 5. 2, 5. 3) – Trillingsvrij. – Registratiebereik vrij van hindernissen. – Niet in een explosieve omgeving monteren. – Niet op licht ontvlambare oppervlakken monteren. Montagestappen• Controleer of de spanningstoevoer is uitge- schakeld. (afb. 4. 1)• Borgschroef losdraaien. (afb. 5. 4)• Sensorunit scheiden van de wandhouder. (afb. 5. 5)• Boorgaten aftekenen. (afb. 5. 6)• Gaten boren (ø 6) en pluggen inbrengen. (afb. 5. 7)• Wandhouder vastschroeven. – Inbouwvariant (afb. 5. 8) – Opbouwvariant met opbouwraam (afb. 5. 9) • Stroomtoevoer volgens de klemmenaanduiding aansluiten. Op N en  kan een extra externe verbruiker worden aangesloten. (afb. 5. 10)• Stekker sensoraansluiting insteken. (afb. 5.

Functie' 6. FunctieFabrieksinstellingenTijdinstelling: 5 secondenSchemerinstelling: (dagmodus)Reikwijdte: 100%Steinel Connect appVoor de configuratie van de sensor m. b. v. smart- phone of tablet moet de STEINEL Connect app uit de AppStore worden gedownload. Hiervoor is een voor Bluetooth geschikt(e) smartphone of tablet vereist. Android iOSFuncties die met de Steinel Connect app kunnen worden ingesteld: – Tijdinstelling 5sec. – 60min. – Schemerinstelling 2 – 2. 000lux, dagstand, lux-teach, tijd-teach – Reikwijdte-instelling – Bluetooth-koppelingLed-functie – Initialisatie: led knippert groen – Bluetooth-identificatie: led knippert langzaam blauw – Normaal bedrijf: led is uitTijdinstellingDe gewenste brandduur van de aangesloten verbruiker kan traploos worden ingesteld van ca.

– 21 –5seconden tot max. 60minuten. De tijdklok wordt door iedere geregistreerde beweging voor afloop van deze tijd opnieuw gestart. Opmerking:Na iedere uitschakeling van de verbruiker is een hernieuwde bewegingsregistratie gedurende ca. 1seconde niet mogelijk. Pas na afloop van deze tijd kan de verbruiker weer licht inschakelen bij bewegingen. SchemerinstellingDe gewenste drempelwaarde van de sensor kan traploos worden ingesteld van ca. 2 tot 2. 000lux. Instelling registratiebereikHet registratiebereik van de sensor is opgedeeld in negen zones (afb. 6. 1): – vier zones voor dichtbij (6 – 9) – vijf zones voor veraf (1 – 5)Elke zone kan afzonderlijk geactiveerd en gedeactiveerd worden. De grens tussen zones dichtbij en veraf ligt bij ca. 4,5 m, bij een montagehoogte van 2,0 m.

Het is alleen mogelijk om de zones voor dichtbij (6 – 9) te deactiveren als tegelijkertijd ook de aan- grenzende zone voor veraf wordt (1 – 5) gedeacti- veerd. Ook kan de gevoeligheid van de 5 pyrosen-soren afzonderlijk worden ingesteld. De pyrosen-soren zijn overeenkomstig aan de zones gekop-peld. Er wordt geadviseerd om de gevoeligheid uitsluitend te veranderen wanneer het gewenste registratiebereik niet kan worden bereikt door het activeren/deactiveren van afzonderlijke zones. Opmerking:Indien een of meer van de buitenste zones (1 t/m 5) gedeactiveerd zijn en er meerdere personen tegelij-kertijd in deze zones zijn, kan het gebeuren dat de sensor toch wordt ingeschakeld. Opmerking:Bij de tijdinstelling wordt aanbevolen om de kortste tijd te kiezen. Opmerking:Bij de instelling van het registratiebereik en voor de functietest bij daglicht moet de schemerinstelling op daglichtmodus staan.

Dankzij deze sleutels is uitgesloten dat onbevoeg-den toegang krijgen tot de sensor. Om met een extra smartphone of tablet toegang te krijgen, moet de netwerksleutel worden gedeeld. 7. Schoonmaken en verzorgenGevaar door elektrische stroom. Het contact van water met stroomvoerende com-ponenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben. • Reinig het apparaat alleen in droge toestand. Gevaar voor beschadigingen. De lamp kan door het gebruiken van verkeerde schoonmaakmiddelen worden beschadigd. • Het apparaat met een licht vochtige doek zonder schoonmaakmiddel reinigen. 8. Verhelpen van storingenApparaat zonder spanning. – Zekering niet ingeschakeld of defect. • Zekering inschakelen. • Defecte zekering vervangen. – Kabel onderbroken. • Netschakelaar inschakelen. • Kabel testen met spanningstester. – Kortsluiting in de stroomtoevoer. • Aansluitingen controleren.

De lamp schakelt niet in. – Schemerinstelling verkeerd gekozen. • Inschakellichtsterkte opnieuw instellen. – Netschakelaar uit. • Netschakelaar inschakelen. – Zekering niet ingeschakeld of defect. • Zekering inschakelen. • Defecte zekering vervangen. – Registratiebereik te klein of niet correct. • Registratiebereik controleren en aanpassen. De lamp schakelt niet uit. – Permanente beweging in het registratiebereik. • Registratiebereik controleren. • Indien nodig het registratiebereik verkleinen of veranderen. Het apparaat schakelt ongewenst aan. – Bewegingen in het registratiebereik, bijv. door dieren, bomen of auto's. • Registratiebereik controleren. NL.

– 22 –• Indien nodig het registratiebereik verkleinen of veranderen. – Het apparaat beweegt door bijv. windvlagen of neerslag. • Het apparaat op een vaste ondergrond monteren. Geen verbinding tussen smartphone of tablet en apparaat. – De smartphone is te dicht bij het apparaat. • Afstand tot de sensor moet minimaal 1,5 m zijn. – De app is niet compatibel met de smartphone of het tablet. • Gebruik een andere smartphone of tablet. – Niet de nieuwste app-versie. • Steinel Connect app updaten in de AppStore. Geen verbinding met de app. – Geen netwerksleutel op de gebruikte smart- phone of tablet. • Netwerksleutel delen via de app. 9. VerwijderenElektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden. Doe elektrische apparaten niet bij het huisvuil.

Onze garantiediensten voor consumentenDe volgende regelingen zijn van toepassing op consumenten. Een consument is iedere natuurlijke persoon die bij afsluiting van de koop niet in uitoe-fening van zijn commerciële of zelfstandige beroep handelt. U heeft de keuze of wij garantie verlenen door het product gratis te repareren, gratis te vervan-gen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit) of een creditnota uit te schrijven. De garantieperiode voor het door u gekochte STEINEL Professional-product bedraagt voor sen-soren, breedstralers, buiten- en binnenarmaturen 5 jaar vanaf de datum van aankoop van het product. Wij nemen de transportkosten voor onze rekening, maar niet de transportrisico’s van de retourzending. Onze garantiediensten voor ondernemersDe volgende regelingen zijn van toepassing op ondernemers.

Een ondernemer is een natuurlijke of rechtspersoon of een personenvennootschap met rechtspersoonlijkheid, die bij afsluiting van de koop in uitoefening van zijn commerciële of zelfstandige beroep handelt. Wij hebben de keuze om de garantie te verlenen door de gebreken kosteloos te verhelpen, het pro-duct kosteloos te vervangen (eventueel door een opvolgend model van dezelfde of betere kwaliteit) of een creditnota uit te schrijven. De garantieperiode voor het door u gekochte STEI-NEL Professional-product bedraagt voor sensoren, breedstralers, buiten- en binnenarmaturen 5 jaar vanaf de datum van aankoop van het product. In het kader van de garantieservice dragen wij niet uw kosten die noodzakelijk zijn voor de uitvoering achteraf en dragen wij niet uw kosten voor de ver-wijdering van het defecte product en de installatie van een vervangend product.

Verder is garantie uitgesloten: – bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van productonderdelen of gebreken aan het STEINEL Professional-product, die het gevolg zijn van gebruiksslijtage of andere natuurlijke slijtage,bij een niet regelconform of onjuist gebruik van het product, of indien de bedieningsinstructies niet werden nageleefd, – wanneer aanpassingen en andere veranderingen eigenmachtig werden uitgevoerd bij het product of de gebreken veroorzaakt worden door het gebruik van accessoires, aanvullende onder-delen of reserveonderdelen die geen originele STEINEL-delen zijn, – indien het onderhoud en de verzorging van de producten niet conform de bedieningshandlei-ding werden uitgevoerd, – wanneer de montage en installatie niet volgens de installatievoorschriften van STEINEL werden uitgevoerd, – bij transportschade of -verliezen.

Geldigheid van het Duitse rechtOp deze voorwaarden is Duits recht van toe-passing, het Weens Koopverdrag (CISG) wordt uitgesloten. Garantie claimenIndien u aanspraak wilt maken op de garantie, stuur uw product dan samen met het originele aan-koopbewijs met vermelding van de aankoopdatum en de productaanduiding naar uw speciaalzaak of rechtstreeks naar ons: Van Spijk B. V. , De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantieperiode is verlopen. IT1. Riguardo a questo documentoSi prega di leggere attentamente queste istruzioni e di conservarle. – Tutelato dai diritti d'autore.
