Pagina 1/14

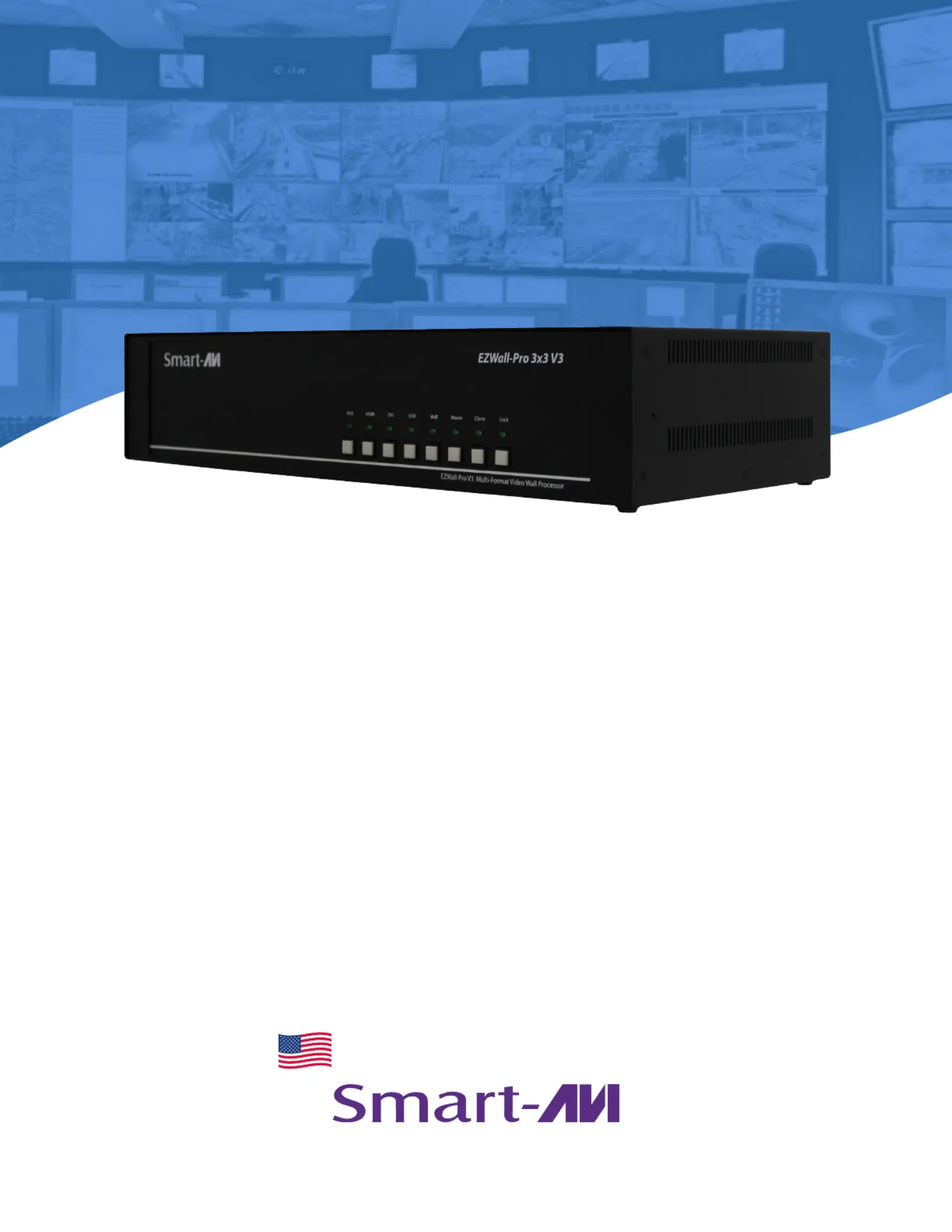

EZWALL-pro 3x3 v3
multi-format video wall processor
USER MANUAL
Designed and Manufactured in the USA
1-800-284-2131
www.smartavi.com
3X3 Mul-Format Video Wall Processor 2
OVERVIEW
TECHNICAL SPECIFICATIONS_________________________________________________________________
WHAT’S IN THE BOX?________________________________________________________________________
FRONT AND BACK___________________________________________________________________________
HARDWARE INSTALLATION__________________________________________________________________
FRONT PANEL CONTROL_____________________________________________________________________
SECTION HEADER 3X3 AND 2X4 MODES_____________________________________________________
ESTABLISHING AN RS-232 CONNECTION_____________________________________________________
IR REMOTE CONTROL_______________________________________________________________________
CONTROL VIA ETHERNET____________________________________________________________________
TROUBLESHOOTING_________________________________________________________________________
TECHNICAL SUPPORT________________________________________________________________________
LIMITED WARRANTY STATEMENT____________________________________________________________
3
4
4
5
6
6
7-8
8
9-11
12
12
13
3X3 Mul-Format Video Wall Processor 3
Technical Specifications
VIDEO & AUDIO
Output Resoluons Up to 1080P (1920 x 1080 @ 60 Hz)
Input Resoluons Up to 1080P (1920 x 1080)
Input Video Signal 1.2 volts
Input DDC Signal 5 volts
Outputs (9) HDMI2.0
DVI Format DVI-I, Dual-link
Inputs (1) HDMI, (1) DVI, (1) VGA, (1) IR, (1) RS-232, (1) USB 2.0 Type A, (1) RJ-45
HDCP Compliance 1.0/2.0
Audio (1) 3.5mm input, (1) 3.5mm output
CONTROL
Front Panel Tacle Switches
RS-232 DB9 Female, 115200 bps, N, 8 1, No ow control
TCP/IP RJ-45
IR Remote Control EZ-RMT (NEC 38 KHz)
OTHER
Power Supply 12VDC5A
Dimensions 17.125” W x 3.625” H x 7.5” D
Weight 7.9 lbs.
USB MEDIA PLAYER
Signal Type USB 2.0, 1.1, and 1.0 (Type A)
Video Formats MJPEG, MPEG-1, MPEG-2, MPEG-4, Vvid, DivX H.264
Max Resoluon 1920 x 1080 @ 30 fps
Max Data Rate 20 Mbps
Audio Formats* MP3, WMA, AAC, MP2, PCM, AC3
Photo Max Resoluons JPEG - 15360x8640, BMP - 9600x6400, PNG - 9600x6400
Other Max TXT resoluon: 1200x800; Max ANSI/UNICODE GB/UTF8 le size: 1MB
