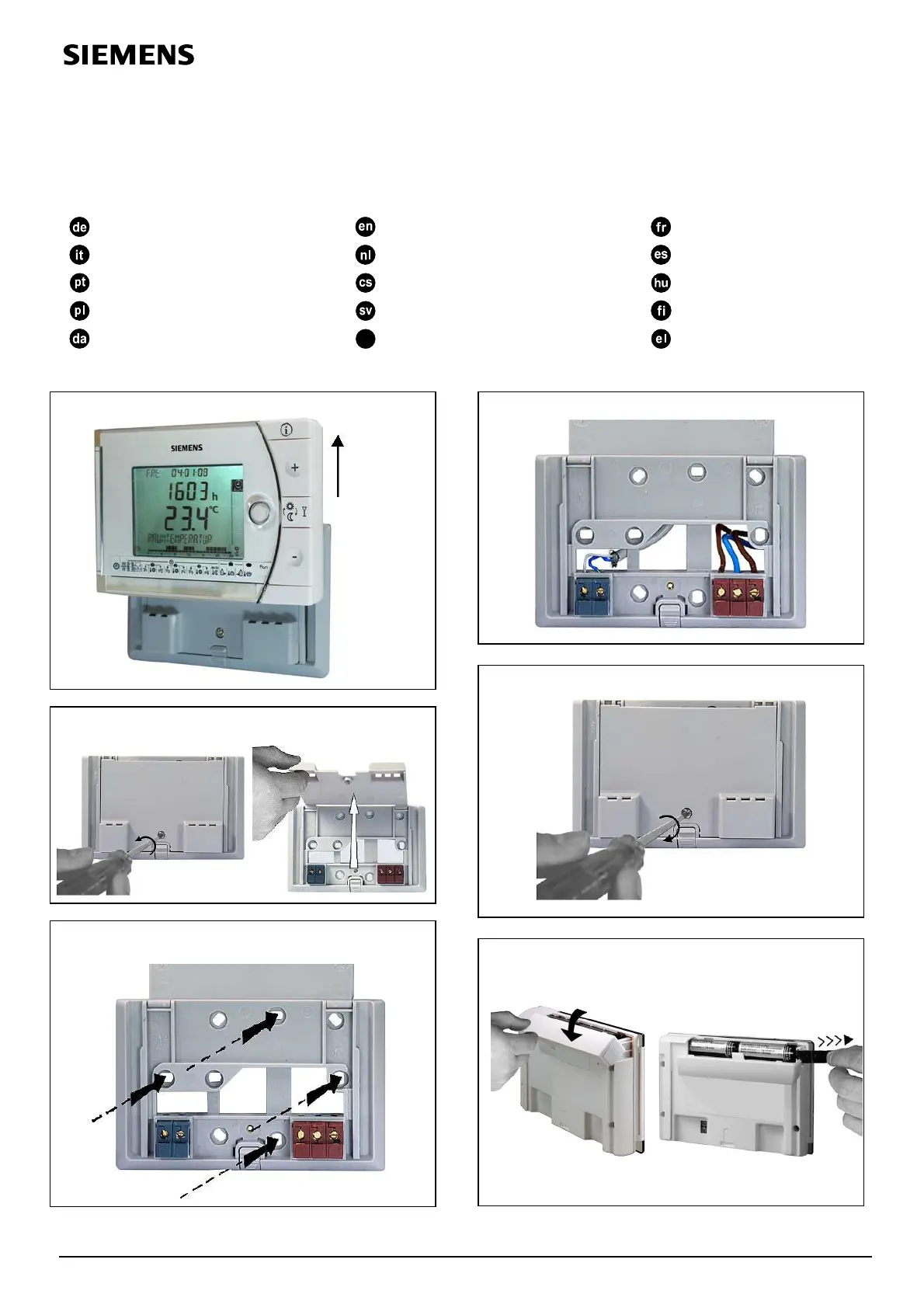

CE1G2208xx 2015-02-27 15/50Montage van REV34. 1 Plaatsing van het apparaat· De REV34. moet bij voorkeur in de woonkamer worden geplaatst(voor wandmontage, zie afb. B t/m E)· De montageplaats van de REV34. moet zodanig wordengekozen dat de opnemer de ruimtetemperatuur onbelemmerd kanmeten en niet wordt beïnvloed door directe zonnestraling ofandere warmte-, resp. koudebronnen. min. 10 cm2261Z032 Montage· Zie afbeelding A t/m E. 3 Bedrading controlerenDe aansluitingen zijn opgenomen in het hoofdstuk "Aansluitschema"Aanwijzing: Geen gevlochten draad gebruiken,uitsluitend massief draad of gevlochten draadmet adereindhulzen. 4 Aanwijzingen· De plaatselijke voorschriften voor elektrische installaties dienen teworden opgevolgd.

· Als in de woonkamer thermostatische radiator-afsluiters zijngeïnstalleerd, dan moeten deze volledig worden geopend engeblokkeerd· Externe primaire beveiliging met stuurstroomautomaat van max. C10 A is in alle gevallen vereistInbedrijfstelling1 REV34. inschakelen(Zie ook de handleiding voor bediening en afb. F)1. 1 Isolatiestrook verwijderen· Zodra de zwarte isolatiestrook van het batterijcontact wordtverwijderd, is het apparaat bedrijfsklaar, waarna het een 180seconden durende initialisatiefase doorloopt. Gedurende deze fasewordt de aandrijving naar de geheel gesloten stand gestuurd. Belangrijk: De aandrijving heeft maximaal 150 seconden nodig om naarde geheel gesloten stand te gaan. De regelaar moet binnen 30 seconden weer op de montageplaatworden geschoven.

2 De taal kiezen· Bij het opstarten wordt het type regelaar linksboven in het displayweergegeven en “DANK U …“ in alle beschikbare talen op detekstregel. · Druk op een van de knoppen om de lopende weergave testoppen. De taalkeuze begint bij “ENGLISH“ (fabrieksinstelling). Druk net zolang op of totdat de door u gewenste taalverschijnt. Druk op of verplaats de schuifschakelaar om degekozen taal te bevestigen (zie ook afb. G). Configuratie en functiecontrole REV34.

1 Configuratie1. 1 DIP-schakelaars AAN (ON) / UIT (OFF) 1 2 3 4 5 6 7 8 9 10ZieZie1. 1. 1Kalibratie opnemer aan Middelgrote kamer1. 1. 5Kalibratie opnemer uit Kleine kamer1. 1. 2Begrenzing gewenste waarde16…35 °C Grote kamerBegrenzing gewenste waarde3…35 °C Middelgrote kamer1. 1. 3Temperatuur in °FMiddelhoge verwar-mings-capaciteit1. 1. 6Temperatuur in °CTe kleine verwar-mings-capaciteit1. 1. 4Inschakeloptimalisering:1 h/°CTe grote verwar-mings-capaciteitInschakeloptimalisering:¼ h/°CMiddelhoge verwar-mings-capaciteitInschakeloptimalisering:½ h/°CKwarts1. 1. 7Inschakeloptimalisering: Uit Radioklok1. 1. 8Reset DIP-schakelaarsON1 3422211Z3256789Wanneer er een of meer DIP-schakelaarstanden gewijzigd worden, moeten de DIP-schakelaars gereset worden door op de DIP-schakelaarresetknop te drukken (zie ook afb. ). Anders blijven de vorige instellingen van kracht. 1. 1.

16/50 2015-02-27 CE1G2208xx1. 1. 1 Kalibratie opnemer: DIP-schakelaar 1Zet de DIP-schakelaar op AAN (ON) en druk op de DIP-schakelaarresetknop:In het display verschijnt CAL. De op dat moment gemetenruimtetemperatuur knippert. Druk op of om een nieuwe kalibratie van max. ± 5 °C uit tevoeren. Sla de invoer op door de DIP-schakelaar op UIT (OFF) tezetten en op de DIP-schakelaarresetknop te drukken (zie ook afb. ). 1. 1. 2 Begrenzing gewenste waarde:DIP-schakelaar 2DIP-schakelaar AAN: Begrenzing gewenste waarde 16…35 °CDIP-schakelaar UIT: Begrenzing gewenste waarde 3…35 °C(fabrieksinstelling)Sla de invoer op door op de DIP-schakelaarresetknop te drukken. 1. 1. 3 Temperatuur in °C of °F:DIP-schakelaar 3DIP-schakelaar AAN: Temperatuur in °FDIP-schakelaar UIT: Temperatuur in °C (fabrieksinstelling)Sla de invoer op door op de DIP-schakelaarresetknop te drukken(zie ook afb. ). 1. 1.

4 DIP-schakelaar 4 en 5De Inschakeloptimalisering verschuift inschakelpunt P. 1 zodanig datde ingestelde gewenste waarde op het gewenste tijdstip bereikt zalworden. De instelling hangt af van het type regeltraject, d. w. z. bijwarmteoverdracht (leidingnet, radiatoren), gebouwdynamiek(gebouwmassa, isolatie) en warmteafgifte (ketelcapaciteit,aanvoertemperatuur) (zie ook grafiek in afb. / 1. 1. 6). DIP-schakelaar 4 AAN en 5 AAN:1 h/°C Voor traag regeltrajectDIP-schakelaar 4 AAN en 5 UIT:¼ h/°C Voor snel regeltrajectDIP-schakelaar 4 UIT en 5 AAN:½ h/°C Voor middelsnel regeltrajectDIP-schakelaar 4 UIT en 5 UIT:UIT Uit, geen effect (fabrieksinstelling)Sla de invoer op door op de DIP-schakelaarresetknop te drukken. Verklaring bij grafiek in afb. /1. 1.

DIP-schakelaar 8 UIT en 9 AAN:Te grote warmteafgifte:Voor hoge ketel-/aanvoertemperaturen, bovenmaatseradiatoren (oppervlak) en bovenmaatse volumestroom (nominale afsluitergrootte). DIP-schakelaar 8 UIT en 9 UIT (fabrieksinstelling):Normale warmteafgifte. Sla de invoer op door op de DIP-schakelaarresetknop te drukken. 1. 1. 7 Radioklok: DIP-schakelaar 10Kan alleen gebruikt worden met REV. DC (met geïntegreerde DCF77-ontvanger voor tijdsignaal uit Frankfurt). DIP-schakelaar AAN: Klok loopt op ingebouwde kwarts. DIP-schakelaar UIT: Tijdsignaal DCF77 uit FrankfurtSla de invoer op door op de DIP-schakelaarresetknop te drukken (zie ook afb. ). 1. 1. 8 Reset DIP-schakelaarsWanneer er een of meer DIP-schakelaarstanden gewijzigd worden,druk dan op de DIP-schakelaarresetknop om de DIP-schakelaars teresetten. Anders blijven de vorige instellingen van kracht. (Zie ook afb.

)2 Toegang tot het installateurniveauZet de keuzeschuif in de stand RUN en druk 3 seconden lang gelijktijdig op en , laat de knoppen vervolgens los en druk, binnen 3 seconden,3 seconden lang gelijktijdig op en , laat los en houd nog eens 3 seconden ingedrukt. Zo krijgt u toegang tot het installateurniveau, waar ude instellingen voor dat niveau kunt maken. wordt weergegeven (zie ook afb. G). Beginnend bij code 00, wordt de taalkeuze in het display weergegeven. Op het installateurniveau kan er genavigeerd worden met en. Bevestig de instellingen door op te drukken. U verlaat het installateurniveau door op de bedrijfskeuzeknop te drukken.

CE1G2208xx 2015-02-27 17/50Aanwijzing 1: Als de radioklok niet actief of niet aanwezig is, heeft deze instelling geen effect. Als de radioklok actief is, wordt het uit Frankfurt ontvangen tijdsignaal verzet door de onder code 30 ingestelde waarde (tijdzone). Aanwijzing 2: Als de radioklok niet actief of niet aanwezig is, wordt de tijd altijd om 02:00 op de zondag vóór de ingestelde datum aangepast. Als de radioklok actief is, wordt de tijdwijziging verzet door de onder code 30 ingestelde waarde (tijdzone). Aanwijzing 3: Als de radioklok niet actief of niet aanwezig is, wordt de tijd altijd om 03:00 op de zondag vóór de ingestelde datum aangepast. Als de radioklok actief is, wordt de tijdwijziging verzet door de onder code 30 ingestelde waarde (tijdzone). 3 Functiecontrolea) Controleer de weergave. Als er geen weergave verschijnt, moeten debatterijen worden gecontroleerd.

b) “Continu comfortbedrijf“, lees de weergegeven temperatuur af. c) Stel de gewenste temperatuurwaarde in op de maximale stand (ziehandleiding voor bediening). d) De regelaar moet gedurende circa 150 seconden een OPEN-signaal afgeven, waarna het aangesloten apparaat naar de volledig openstand moet gaan. Als dat niet het geval is:· Controleer de instelling en de bedrading. · De ruimtetemperatuur is mogelijk hoger dan de ingesteldegewenste temperatuurwaarde. e) Kies bedrijfswijze “Vorstbescherming“. f) De regelaar moet gedurende circa 150 seconden een DICHT-signaal afgeven, waarna het aangesloten apparaat naar de volledig gesloten stand moet gaan. Als dat niet het geval is:· Controleer de instelling en de bedrading. · De ruimtetemperatuur mag lager zijn dan 8 °C (16 °C metbegrenzing van de gewenste waarde).

4 ResetDoor de gebruiker gedefinieerde instellingen:Druk 3 seconden lang gelijktijdig op , en :Alle temperatuur- en tijdsinstellingen van de schuifstanden wordenteruggezet op hun standaardwaarden (zie sectie “Fabrieksinstelling“ inde handleiding voor bediening). De op het installateurniveau gemaakteinstellingen blijven ongewijzigd. De klok begint bij 12:00, de datum op 01-01-08(01 - januari - 2008). Tijdens de resettijd branden alle weergaveveldenvan de display en kunnen dan worden gecontroleerd. Alle door de gebruiker gedefinieerde instellingen plus die welkeop het installateurniveau zijn gemaakt:Druk 5 seconden lang gelijktijdig op de DIP-schakelaarresetknop,en :Hierna zijn alle fabrieksinstellingen opnieuw geladen. Dit is vantoepassing op zowel de schuifinstellingen als de op hetinstallateurniveau gemaakte instellingen. Aanwijzingen· De REV34.

is een elektronische ruimtetemperatuurregelaar metweekschakelklokr· De regelaar is een apparaat dat behoort tot softwareklasse A endat geconstrueerd is voor gebruik in een omgeving met normalevervuilingsgraad. · Het contact van de afstandsbediening moet apart aangeslotenworden, met een afgeschermde kabel. DEENFRITNLESPTCSHUPLSVFIDATREL.
