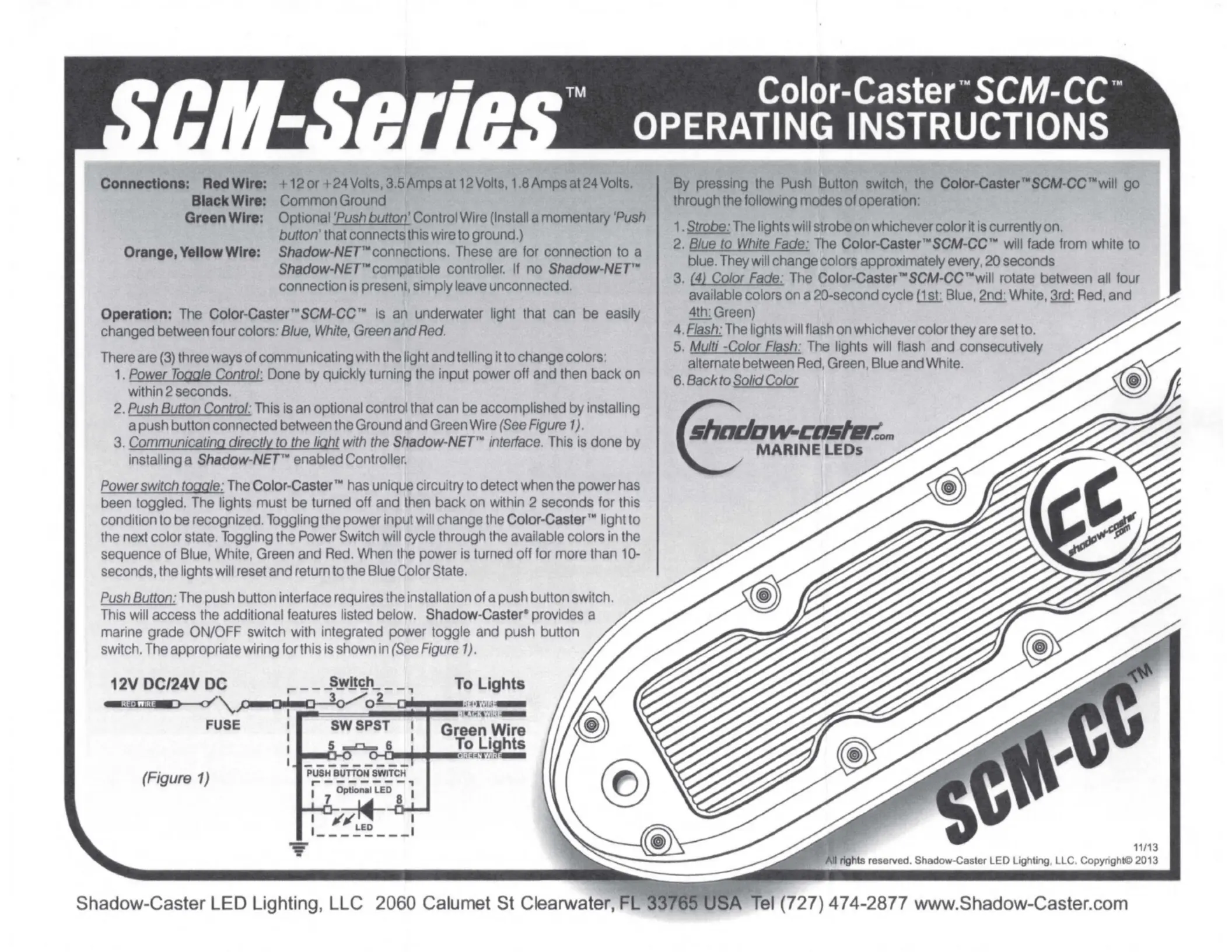

Pagina 1/7

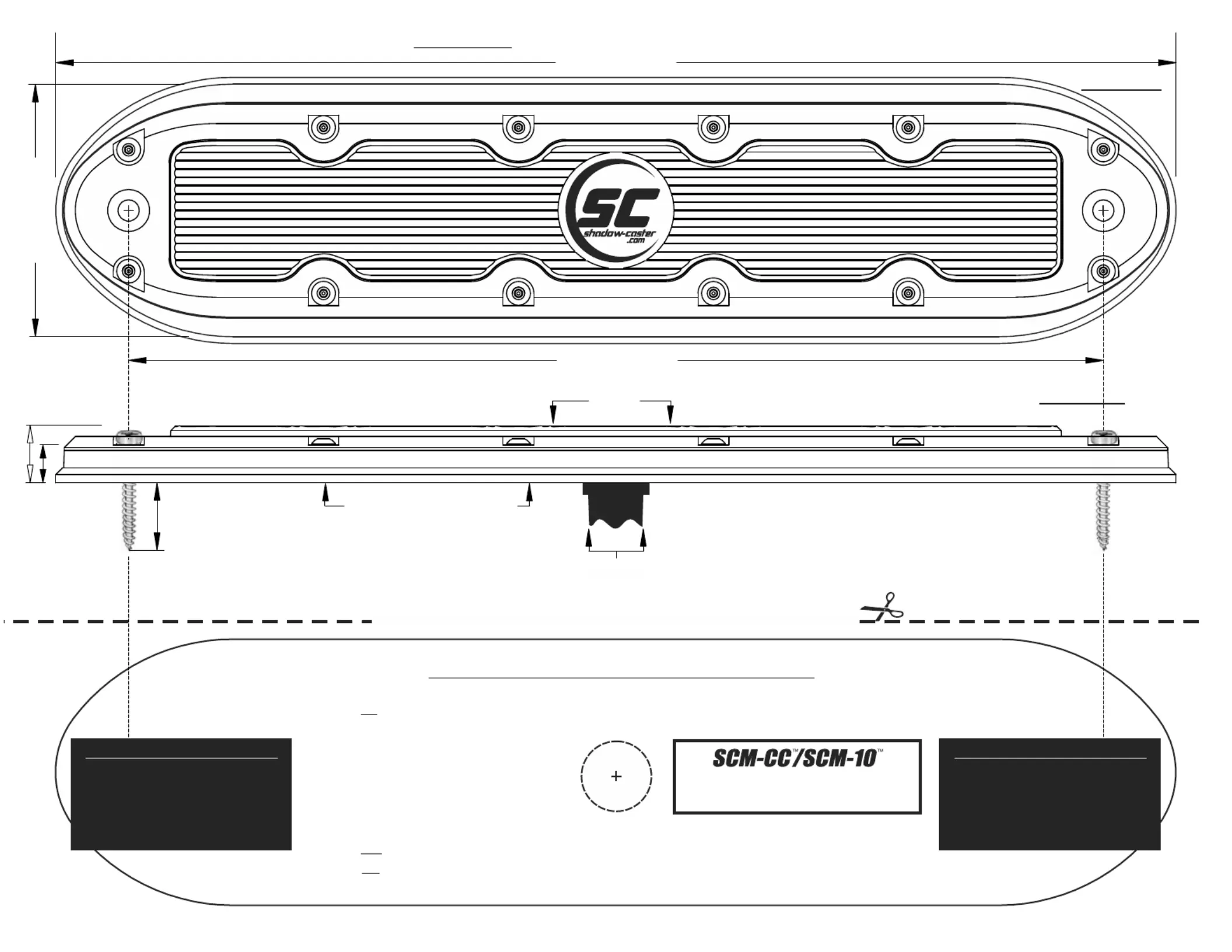

10.00” [254mm]
8.70” [221mm]
2.375” [60mm]
.5” [13mm]
Height
1” [25mm]
316 Stainless
Phillips Head
Self-Tapping
Screws
.35” [9mm]
1” (#8)
Stainless screw
Top
Top View
Side View
Bottom Base Plate
Installation Diagram
Installation Diagram
Installation Diagram
Installation DiagramInstallation Diagram
PLEASE READ INSTRUCTIONS INSIDE TEMPLATE
DO NOT USE TEMPLATE
TO MARK SCREW HOLES
DO NOT USE TEMPLATE
TO MARK SCREW HOLES
FOR CENTER WIRE HOLE USE THE FOLLOWING:
1st - DRILL PILOT HOLE AT CENTER FOR THE WIRE, THEN USE 5/8” DRILL ALL THE
WAY THROUGH
2nd - RUN WIRE THROUGH THE HOLE AND MARK ONE MOUNTING HOLE LOCATION
3rd - FOLLOW STEPS ON FRONT OF SHEET FOR DRILLING MOUNTING HOLES
.5" [12.5mm]
Typical Power Requirements
3.5 Amps@12v
18 Gauge
Tinned Wire
Installation Diagram
TAPE
HERE
TAPE
HERE
SCM-CC / SCM-10 (10/13)
TAPE
HERE
TAPE
HERE
Scale 1:1 (If in doubt ask)
SCM-CC/SCM-10
WARNING! Do Not Use ACETONE To Clean The Polycarbonate Lens. Use Alcohol and Soft Cloth.

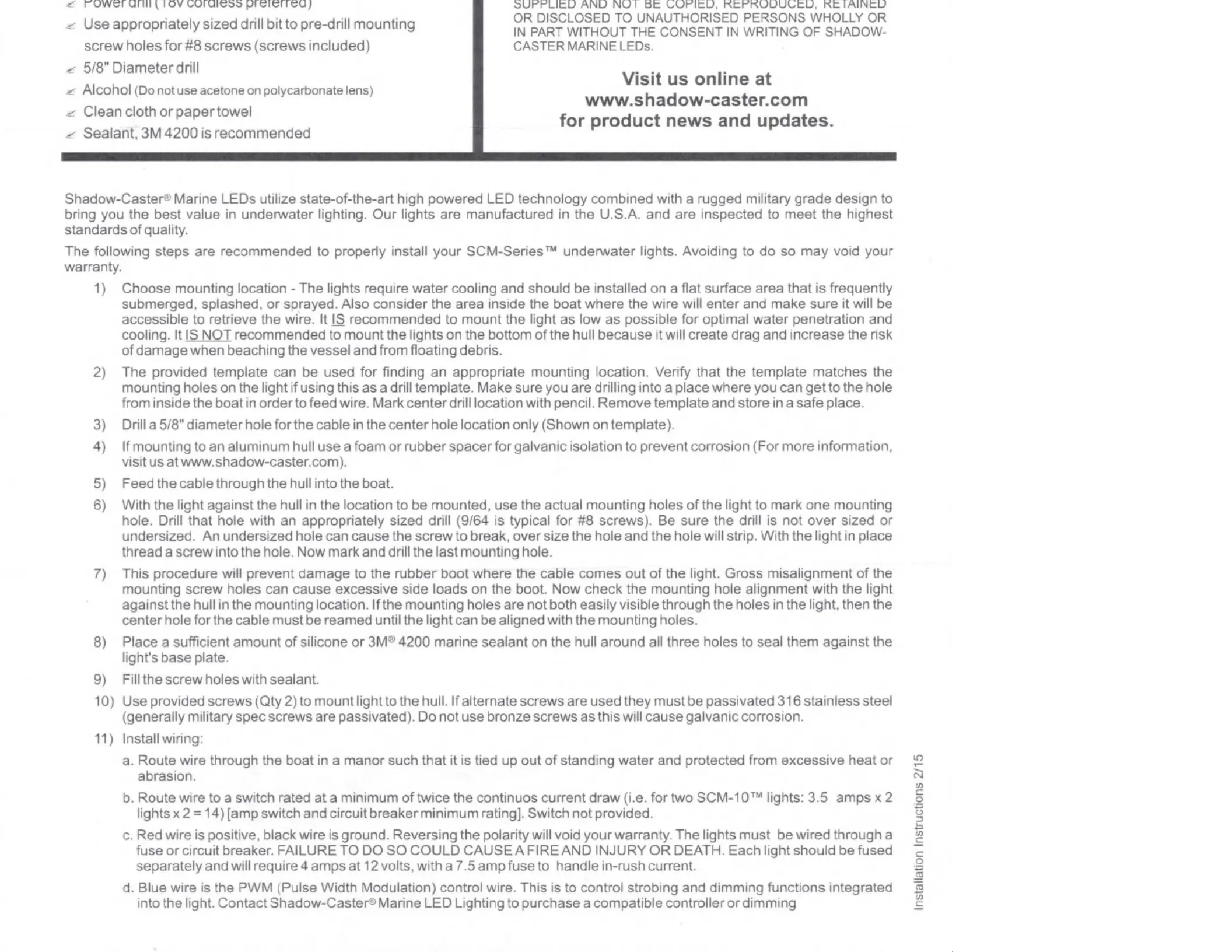

WHEN PRE-DRILLING SCREWS:
FIRST PRE-DRILL
CENTER HOLE AND RUN
WIRE. THEN MARK YOUR
SCREW HOLES WITH DRILL BIT
OR PENCIL WHILE USING
ACTUAL LIGHT HOUSING
WHEN PRE-DRILLING SCREWS:
FIRST PRE-DRILL
CENTER HOLE AND RUN
WIRE. THEN MARK YOUR
SCREW HOLES WITH DRILL BIT
OR PENCIL WHILE USING
ACTUAL LIGHT HOUSING
