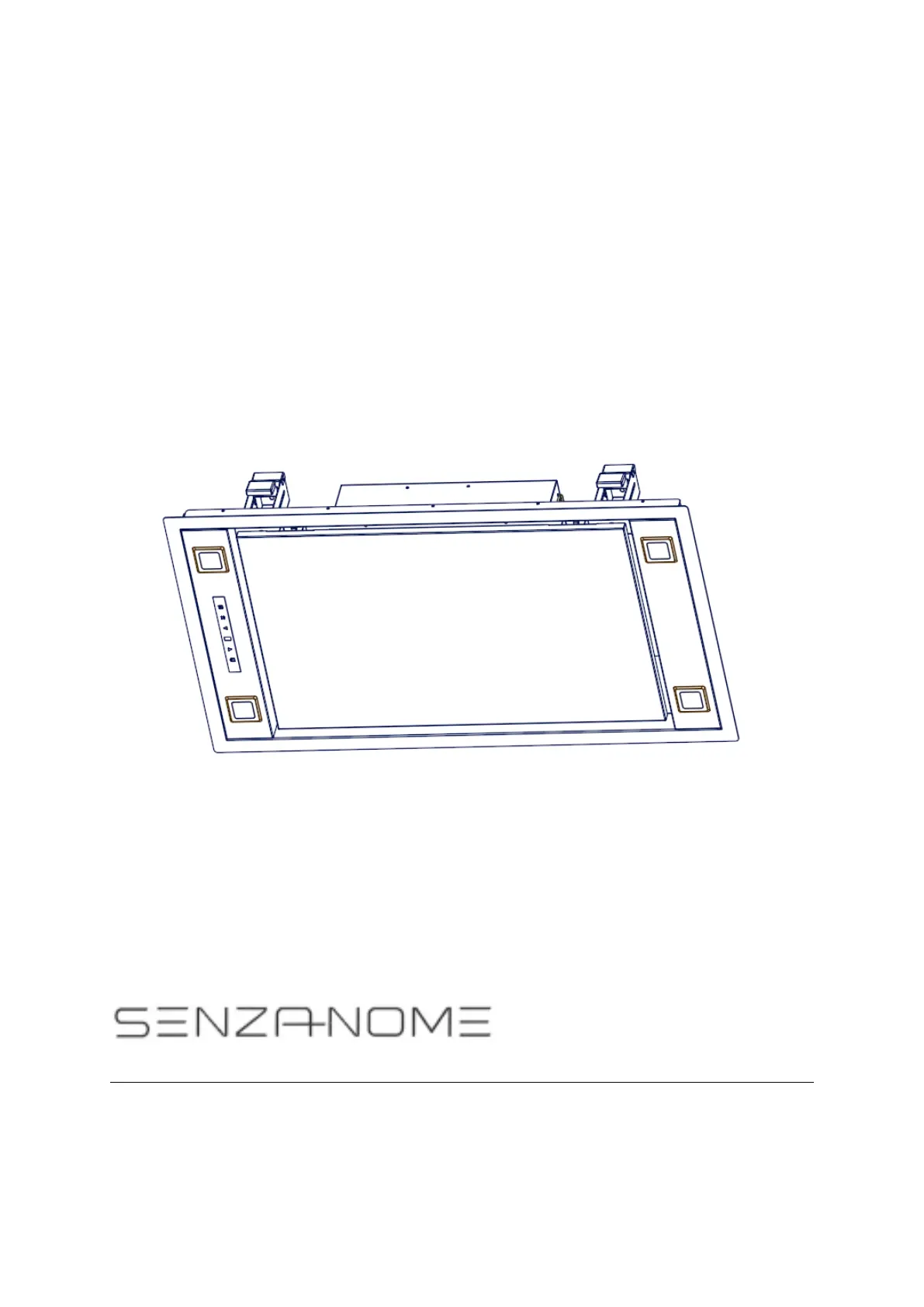

SenzaNome ZEFIRO Xclusief W Handleiding

4 Veiligheidsvoorschriften Dit apparaat voldoet aan de geldende veiligheidsvoorschriften. Onjuist gebruik kan leiden tot schade aan personen en eigendommen. Lees deze instructies zorgvuldig voor gebruik en installatie. Ze bevatten belangrijke informatie en tips over installatie, veiligheid en onderhoud. Belangrijke aanwijzingen Bij gebruik van een afzuigkap met luchtafvoer moeten de volgende aanwijzingen in acht worden genomen: - In keukens/kamers zonder open haard moet de luchttoevoer naar de kamer op zijn minst zo worden gemaakt dat er in deze kamer geen onderdruk is en de afzuigkap goed kan functioneren. - Belangrijk! In keukens/kamers met een open haard, b.v. tegelkachels, kolenkachels, open haarden, enz. moet altijd voor voldoende toevoer van verse lucht worden gezorgd.

Dit kan het best worden gedaan door middel van een luchtrooster voor luchtafvoer en luchttoevoer of door een geopend raam. - De afzuigkap mag in geen geval worden aangesloten op een schoorsteen of rookgasafvoer van andere in werking zijnde toestellen (verwarmingsketels, boilers, kachels, enz.). Het is ook niet toegestaan een schacht te gebruiken die dient voor de ventilatie van kamers of open haarden. - Bij aansluiting op buiten bedrijf gestelde schoorstenen of uitlaatgasschoorstenen moet de goedkeuring van de verantwoordelijke schoorsteenveger moet worden verkregen. - De desbetreffende nationale bouwvoorschriften moeten in acht worden genomen!

5 Veiligheidsvoorschriften voor installatie en gebruik - Tijdens het gebruik van de afzuigkap moeten de vetfilters altijd op hun plaats zitten, anders kan vet zich ophopen in de afzuigkap en in het luchtafvoersysteem. - Bij kooktoestellen moet erop worden gelet dat de kookzones niet zonder kookgerei worden bediend. Bij open gasvlammen kunnen delen van de afzuigkap beschadigd raken door de opstijgende hitte. - Flamberen onder de afzuigkap is niet toegestaan in verband met het brandgevaar. De stijgende vlam kan het in het filter afgezette vet doen ontvlammen. - Frituren of werken met oliën en vetten onder de afzuigkap mag vanwege het brandgevaar alleen onder permanent toezicht worden uitgevoerd. - Andere werkzaamheden met een open vlam zijn niet toegestaan. Ze kunnen brand veroorzaken en vetfilters of andere onderdelen beschadigen.

De enige uitzondering is het juiste gebruik van een kooktoestel. Vertaald met www.DeepL.com/Translator (gratis versie) Veiligheidsvoorschriften voor onderhoud, reiniging en verzorging - Trek voor alle onderhouds- en reinigingswerkzaamheden de netstekker uit het stopcontact of schakel de betreffende zekering in de zekeringkast uit. - De afzuigkap mag niet worden gereinigd met een stoomreiniger. - Indien de onderhouds- en reinigingsvoorschriften niet worden opgevolgd, bestaat er brandgevaar als gevolg van vetafzetting.

6 Montage-instructies afvoer naar buiten of recirculieren In de afvoerluchtmodus wordt de aangezogen lucht door de vetfilter gereinigd en via een afvoerkanaal naar buiten geleid. In de recirculatiemodus wordt de aangezogen lucht gereinigd door het vetfilter en aanvullend door een actieve-koolfilter (optioneel accessoire). De lucht wordt zo gezuiverd teruggevoerd naar de keuken. De afzuigkap wordt af fabriek geleverd voor werking met luchtafvoer. De speciale accessoires die nodig zijn voor de recirculatiewerking kunnen bij ons worden besteld (zie ook het hoofdstuk "Onderhoud, reiniging en verzorging"). Elektrische aansluiting Alvorens de elektrische aansluiting tot stand te brengen, dient te worden gecontroleerd of de op het typeplaatje aangegeven spanning overeenkomt met de ter plaatse aanwezige netspanning. Het typeplaatje bevindt zich in de afzuigkap, achter de vetfilters.

De afzuigkap wordt af fabriek geleverd met een aansluitkabel en een stekker. Hij kan worden aangesloten op elk correct geïnstalleerd en gezekerd stopcontact met randaarde van 230 V AC, 50 Hz. Het apparaat voldoet aan beschermingsklasse 1. Verdere belangrijke opmerkingen Om een optimaal ventilatievermogen en een laag geluidsniveau te bereiken, moet het luchtafvoersysteem incl. muurrooster ten minste overeenkomen met de diameter van de meegeleverde en reeds op het motorhuis aangesloten adapter. Bij het aaansluiten van het luchtafvoerkanaal moet u het volgende in acht nemen: - kies korte, rechte uitlaatluchtkanalen - kies zo weinig mogelijk bochten - gebruik alleen gladde buizen - gebruik geen kanalen met kleinere diameters/doorsneden dan die van de voorgemonteerde adapter(s).

- gebruik geen plastic flexibele uitlaatluchtslang, aangezien dit het geluid van de luchtstroom onaangenaam kan verhogen. - Let er bij het boren op dat de in het plafond lopende leidingen (elektriciteit, gas, water) niet beschadigd worden. Deze afzuigkap is bedoeld voor montage aan/in het plafond.

7 INSTALLATIE Bij de montage van de afzuigkap moet, afhankelijk van het model, een minimumhoogte van 75 cm in acht worden genomen tussen het kookoppervlak van de inductie kookplaat en de afzuigkap, bij gaskookplaten een minimumhoogte van 85 cm van de kookplaat tot de onderrand van de afzuigkap. Fig. Nismaten en apparaat maten Afb. Productmaten zij aanzicht

8 Veranderen van de uitblaasrichting Als u de richting van de luchtafvoer wilt veranderen, verwijdert u eerst de adapter en draait u vervolgens de 8 schroeven los waarmee het motorhuis op zijn plaats wordt gehouden. Wanneer de gewenste richting is gekozen en het gehele motorhuis dienovereenkomstig is gedraaid, moeten de 8 schroeven weer worden vastgeschroefd. Fig. Motorhuis/ veranderen van de uitblaasrichting Inbouw in het plafond (ATTENTIE: Voor recirculatie eerst de inbouw van de recirculatieset (p. 10/11) in acht nemen !!!. Til de afzuigunit in de daarvoor bestemde uitsparing totdat de bevestigingshaken naar buiten klappen en de plafondventilator in de uitsparing hangt. Zorg ervoor dat alle vier de vasthoudhaken uitgeklapt zijn. Nu kun je voorzichtig de afzuigunit loslaten. De afzuigunit moet nu aan de onderzijde iets uitsteken. Fig.

10 Montage van de recirculatie set Verwijder eerst de adapter van het motorhuis en draai nu het afsluitplaatje aan de onderkant van de afzuigunit los na het openen van het voorpaneel. Schroef nu de met de filter meegeleverde filterblende op de plek van het afsluitplaatje. Fig: bevestigen van de meegeleverde blende

13 BEDIENING van de afzuigunit Deze afzuigunit wordt bediend met een touch sensorbediening aan de voorzijde. Het reageert wanneer het desbetreffende symbool licht wordt aangeraakt. U kunt de vermogensniveaus, de verlichting, inclusief de helderheidsniveaus, en de inschakelfunctie regelen via de sensorbesturing. Een digitaal display informeert u over het gekozen niveau en geeft informatie over de automatische doorloop en de verzadiging van het filter. In-/uitschakelen van de afzuigunit Door dit symbool aan te raken schakelt u de afzuigunit in of uit. Na het inschakelen werkt de ventilator op vermogensniveau "2". Vermogensregeling Het vermogen wordt geregeld wanneer de afzuigunit is ingeschakeld door de symbolen (verhogen) en ( verlagen) Het vermogensniveau wordt verhoogd of verlaagd van 1 - 10 door verschillende keren te tikken.

Op het maximale vermogensniveau (10) wordt dit na 10 minuten werking automatisch teruggebracht tot het 9e vermogensniveau. Dit is een fabrieksinstelling in verband met de energievoorschriften ter vermindering van het energieverbruik van afzuigunits Na-ventilatie Deze afzuigunit heeft een automatische na-ventilatie die de motor van het toestel na 15 minuten automatisch uitschakelt. Om restdampen en -geuren na het koken te verwijderen, moet de automatische na-ventilatie altijd worden geactiveerd zodra het kookproces is beëindigd. Raak het timersymbool aan om de automatische inschakelfunctie in te schakelen. Het op het display ingestelde vermogensniveau begint te knipperen. De automatische inschakelfunctie wordt uitgeschakeld door op het timersymbool te tikken of door de afzuigkap van het fornuis uit te schakelen.

14 Filter verzadigings indicatie Als de letter "F" op het LED-display verschijnt, moet het vetfilter worden gereinigd. Om het display te resetten, drukt u op de toets De functie wordt gereset en de letter "F" wordt van het display gewist. Als de letter "C" op het LED-display verschijnt, moet het actieve-koolfilter worden vervangen of geregenereerd. Om het display te resetten, drukt u op de toets De functie wordt gereset en de letter "F" wordt van het display gewist. BEDIENING via de afstandsbediening Naast de touch sensorbediening aan de voorzijde, wordt deze afzuigunit ook bediend via een Radio frequentie afstandsbediening. U kunt de vermogensniveaus, de verlichting, inclusief de helderheidsniveaus, en de inschakelfunctie via de afstandsbediening regelen.

Een roterend LED-display informeert u over het geselecteerde niveau met betrekking tot het motorvermogen, de timerinstelling en het dimniveau. De afstandsbediening moet echter aan de plafondventilator worden "gekoppeld" voordat deze voor de eerste keer kan worden bediend. Daartoe moet u eerst de motor van de plafondventilator inschakelen door op de knop te drukken nadat u hem op het elektriciteitsnet hebt aangesloten. Na het inschakelen werkt de ventilator op vermogensniveau "2". Nadat u de centrale bedieningsknop eenmaal hebt ingedrukt en alle drie de bedieningselementen branden, drukt u vervolgens op de motorknop van de afstandsbediening en houdt u deze 5 seconden ingedrukt tot de letter "P" op het LED-display van de plafondventilator verschijnt. De afstandsbediening is dan "gekoppeld" aan de afzuigunit en u kunt elke functie van de afstandsbediening gebruiken.

15 Bediening van de afstandsbediening Nadat u de afstandsbediening aan de afzuigunit hebt gekoppeld, kunt u de afstandsbediening nu gebruiken. Om de afstandsbediening te "activeren", moet u altijd eerst op de centrale bedieningsknop drukken. Vervolgens verschijnen alle displays van de functietoetsen gedurende ongeveer 5 seconden. Binnen deze 5 seconden kunt u een van de functies activeren door deze simpelweg aan te raken. Nadat u een functie hebt "geactiveerd", gaan de andere twee functiedisplays uit. Door aan de centrale regelknop te draaien, kunt u het gewenste vermogensniveau bepalen. Deze zijn, gerelateerd aan de respectievelijke touchtoetsen op de unit: Motor: 10 vermogensstanden. / 1 stand per LED indicatie streep Timer 50 minuten na-ventilatie max. / 5 minuten per LED indicatie streep Lichtfunktion 10 dim standen max.

/ 1 dimstand per LED indicatie streep Nadat u het vermogensniveau hebt gekozen, gaan alle displays op de afstandsbediening na 5 seconden uit. Om de afstandsbediening opnieuw te activeren, drukt u eerst op de centrale bedieningsknop. De displays van de functietoetsen verschijnen vervolgens gedurende 5 seconden. Als u nu op een reeds geactiveerde functietoets tikt/ tikt of deze activeert, zal het LED-segmentdisplay het laatst opgeslagen vermogensniveau tonen. Door opnieuw aan de centrale regelknop te draaien, kunt u het vermogensniveau weer wijzigen, of door opnieuw op de functietoets te tikken of deze aan te raken, kunt u de functie uitschakelen. Let erop dat u altijd eerst de centrale bedieningsknop moet indrukken om de functietoetsen te kunnen selecteren / activeren. Om van de ene functietoets op de andere over te schakelen moet dus ook de centrale bedieningsknop worden ingedrukt.

Let op: Wanneer het maximale afleesniveau van de motor wordt ingesteld (niveau 10), is het niet mogelijk een timer tijd / automatische aanloop in te stellen.

16 Onderhoud, reiniging en verzorging Het is van essentieel belang dat de afzuigunit regelmatig wordt onderhouden om ervoor te zorgen dat de de unit lange tijd goed blijft functioneren. Als het vetfilter verstopt is met vet- en vuildeeltjes, zal de werking van het toestel ernstig worden belemmerd. Het actieve koolstoffilter (alleen voor recirculatie) moet regelmatig geregenereerd of vervangen worden. U kunt vervangende koolstoffilters bestellen bij uw vakhandelaar of via onze website www. senzanome. nl Belangrijk. Trek voor alle onderhouds- en schoonmaakwerkzaamheden de netstekker uit het stopcontact of schakel de betreffende zekering in de zekeringkast van het huis uit. Het bovendeel van de afzuigunit mag niet worden gereinigd met een stoomreiniger.

Motorhuis Reinig alle oppervlakken en bedieningselementen uitsluitend met een sponsdoek, afwasmiddel en water, aangezien deze zeer gevoelig zijn voor krassen. Reinig na het verwijderen van de vetfilters ook de toegankelijke metalen oppervlakken binnenin de afzuigunit. Zorg er daarbij voor dat u met weinig vloeistoffen werkt/reinigt, vooral aan de binnenzijde van de afzuigunit. Gebruik geen schoonmaakmiddelen die zuren, alcohol of oplosmiddelen bevatten, of schurende schoonmaakmiddelen zoals schuurpoeder of melk, op de plafondventilator of op de afstandsbediening. Vetfilters Om de vetfilters te verwijderen, drukt u de handgreep van het filter omlaag en verwijdert u het vetfilter uit de motorkap. Om het vetfilter te plaatsen, plaatst u het eerst terug, waarbij u ervoor zorgt dat de twee onderste lipjes precies in de twee gaten van het filterframe worden gestoken.

Druk de hendel omlaag totdat ook het bovenste deel van het vetfilter volledig in het filterframe zit en laat het dan los. Afhankelijk van uw kook gewoontes moet u de vetfilters ongeveer om de veertien dagen reinigen. Week de vetfilters goed in heet spoelwater, maak ze schoon met een zachte borstel en spoel ze vervolgens goed na met heet water.

Herhaal het proces indien nodig. De vetfilters kunnen ook in de vaatwasmachine worden gereinigd op een normaal programma van 55 °C. In verband met mogelijke vetaanslag op het servies of de ophoping van etensresten in het gaas, moeten de vetfilters apart van serviesgoed en glazen worden gereinigd. Sterk verstopte vetfilters moeten vooraf goed in heet spoelwater worden gedrenkt.

17 Let op! Let er bij het schoonmaken van de vetfilters op dat het rooster niet beschadigd wordt. Veelvuldig reinigen of het gebruik van agressieve reinigingsmiddelen kan veranderingen in de kleur van het metalen oppervlak veroorzaken. Deze hebben geen invloed op de filterfunctie en zijn geen reden voor een klacht. Plaats het droge vetfilter na de reiniging terug. koolstof filter Om het actieve koolstoffilter te verwijderen, moet u het voorpaneel openen en vervolgens de twee gekartelde schroeven losdraaien. Houd tijdens het losdraaien van de tweede kartelschroef de actieve koolstof filter cassette met één hand vast, anders kan deze naar beneden vallen wanneer de tweede kartelschroef volledig is losgedraaid. Zorg ervoor dat beide kartelschroeven weer vastgedraaid zijn bij het plaatsen van het nieuwe/geregenereerde actieve koolstof filter. Sluit vervolgens het voorpaneel weer.

Het actieve koolstoffilter moet na ongeveer 6-12 maanden worden vervangen, afhankelijk van het gebruik van de afzuigunit De reinigings- en vervangingsintervallen moeten in het algemeen in acht worden genomen, zodat de vetdamp niet kan condenseren op uw keuken en meubilair. Als het vetfilter in de recirculatiestand niet regelmatig wordt gereinigd, zal ook het koolstof filter sneller verstopt raken en zal het toestel zijn werking verliezen.
