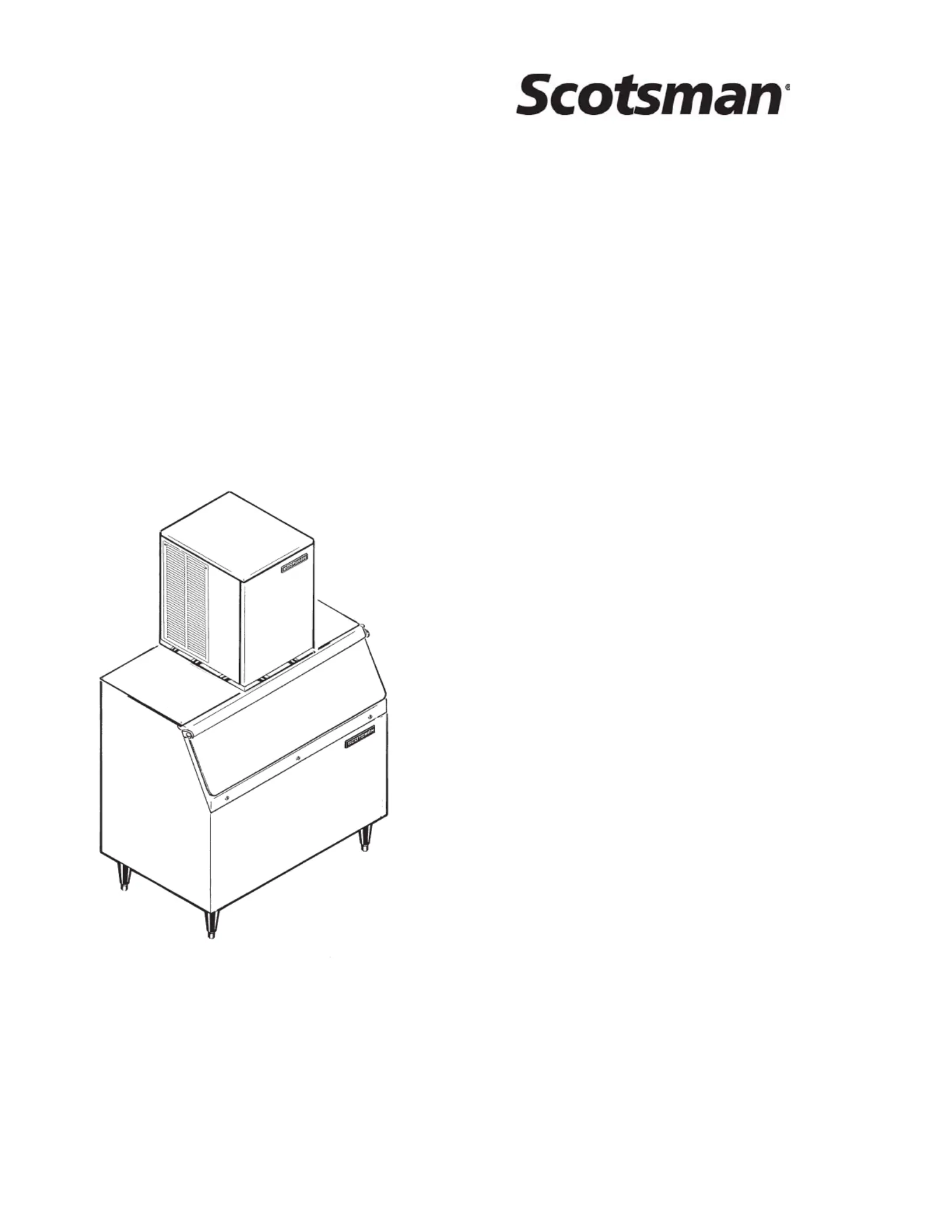

Installation and
User's Manual for
Flake and Nugget Ice Machine
Models FME504, FME804, NME454,
NME654
INTRODUCTION
To the owner or user: This manual is intended to
provide you with the information needed to install,
start up, clean, and maintain this ice system.
This is a modular ice system that fits a variety of
Scotsman ice storage bins.
NME454, 654 & FME504, 804
January 2007
Page 1
Table of Contents
FOR THE INSTALLER Page 2· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
SAMPLE BIN AND MACHINE COMBINATIONS Page 3· · · · · · · · · · · · · · · · · · · · · · · · ·
FOR THE INSTALLER Page 4· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
FOR THE INSTALLER: Location Page 5· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
FOR THE PLUMBER Page 6· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
FOR THE ELECTRICIAN Page 7· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
FOR THE INSTALLER Page 8· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
INITIAL START UP Page 9· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
CLEANING & SANITIZING Page 10· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
SENSOR MAINTENANCE Page 11· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
AIR COOLED MAINTENANCE Page 12· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
BEARING MAINTENANCE Page 13· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
AUGER MAINTENANCE Page 14· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
REMOVAL AND REPLACEMENT: Bin Controls Page 15· · · · · · · · · · · · · · · · · · · · · · · · ·
What to Do Before Calling for Service Page 16· · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
Note this symbol when it appears.
What to Do Before Calling for Service
If the machine is off, not making ice:
1. Check the water supply to the ice machine. The machine is designed to shut off
if there is no water to it. Check the filters if there are any.
2. Check the power supply to the machine. Reset the breaker if it is tripped.
3. If both water and power have been checked and are available, try switching the
power Off and then On. After 2 minutes the machine should restart.
If this procedure restarts the machine, service should be called the next time the
machine stops.
FOR THE INSTALLER
These machines fit the following Scotsman
products, check sales literature for other possible
combinations:
·
SB480 and extensions (with bin top KBT18)
·
B842 using bin top KBT28
·
B948 using bin top KBT24
NME Dispenser Applications
The NME models can be placed on and used with
certain ice and ice-beverage dispensers. Kits
are required for proper operation, see the
following list:
·
ID150, use adapter KBT42 and KNUGDIV
·
ID200 or ID250, use adapter KBT46 and
KDIL-N-ID2
·
Cornelius ED/DF200 beverage dispensers,
use KBT46 and KDIL-N-200
·
Cornelius ED/DF250 beverage dispensers,
use KBT46 and KDIL-N-250
·
Lancer nugget ice & beverage dispenser, use
KDIL-N-L and Lancer kit #82-3491.
NME454, 654 & FME504, 804
April 2008
Page 2

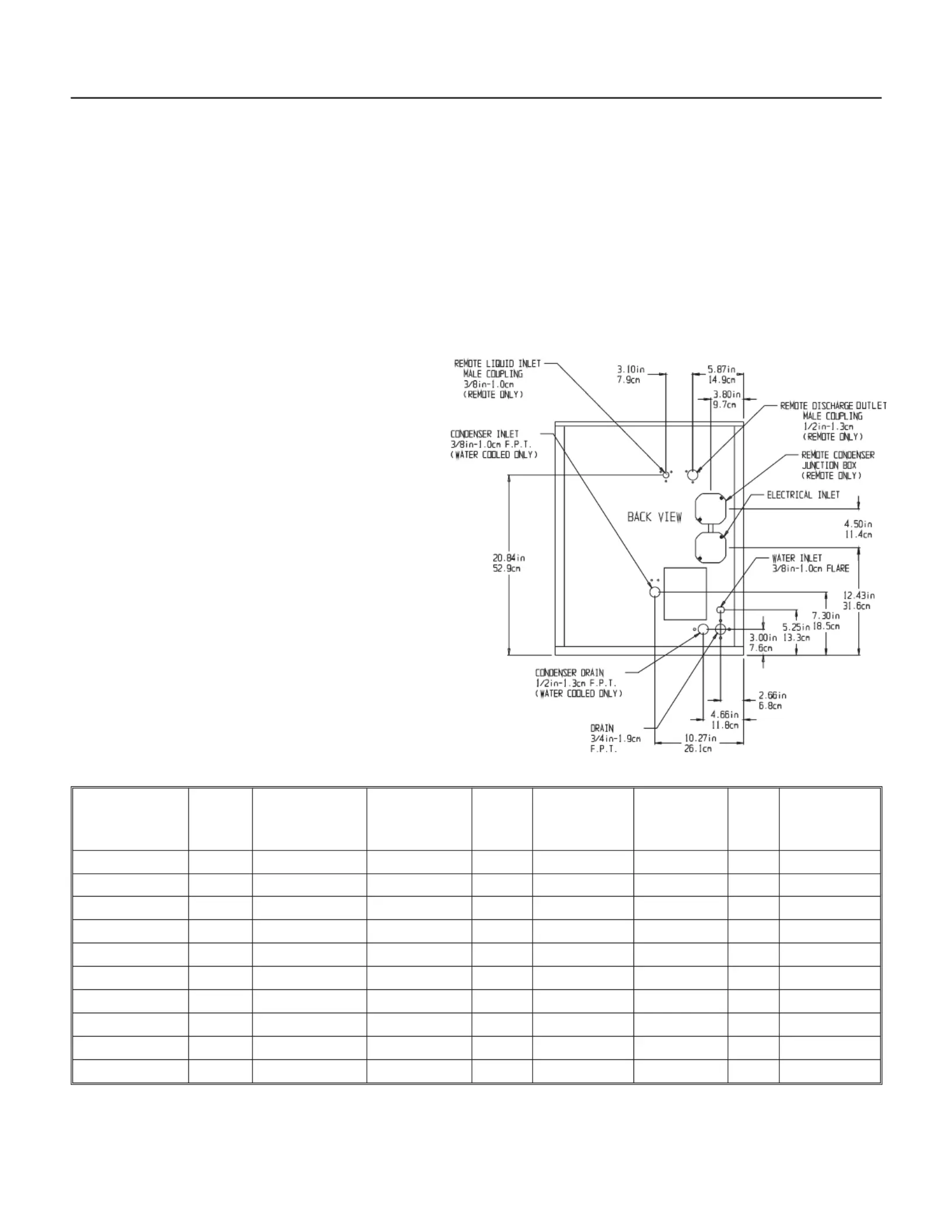

Installation Limitations:
This ice system is designed to be installed indoors,
in a controlled environment:
Min. Max.
Air Temperature 50
0
F 100
0
F
Water Temperature 40
0
F 100
0
F
Water Pressure 20 PSI 80 PSI
Voltage (for 115v model) 104 126
(Compared to the nameplate)
Operating the machine outside of the limitations is
misuse and can void the warranty.
Model
Number
Model
Series
Dimensions Basic
Electrical
Ice
Type
Condenser
Type
Minimum
Circuit
Ampacity
Max.
Fuse
Size
Refrigerant
Charge:
R-404A
FME504AS-1 A 27" x 21" x 24" 115/60/1 Flake Air 15.75 20 22 ounces
FME504WS-1 A same same Flake Water 14.35 20 18 ounces
FME804AS-1 B same same Flake Air 19.5 30 24 ounces
FME804WS-1 B same same Flake Water 18.3 30 19 ounces
FME804AS-32 B same 208-230/60/1 Flake Air 10.2 15 24 ounces
FME804WS-32 B same same Flake Water 10.2 15 19 ounces
NME454AS-1 A same 115/60/1 Nugget Air 15.75 20 22 ounces
NME454WS-1 A same same Nugget Water 14.35 20 18 ounces
NME654AS-1 B same same Nugget Air 19.5 30 24 ounces
NME654WS-1 B same same Nugget Water 18.3 30 19 ounces
SPECIFICATIONS ICE MACHINE:
Note: Minimum Circuit Ampacity is used to determine wire size and type per national electric code.
