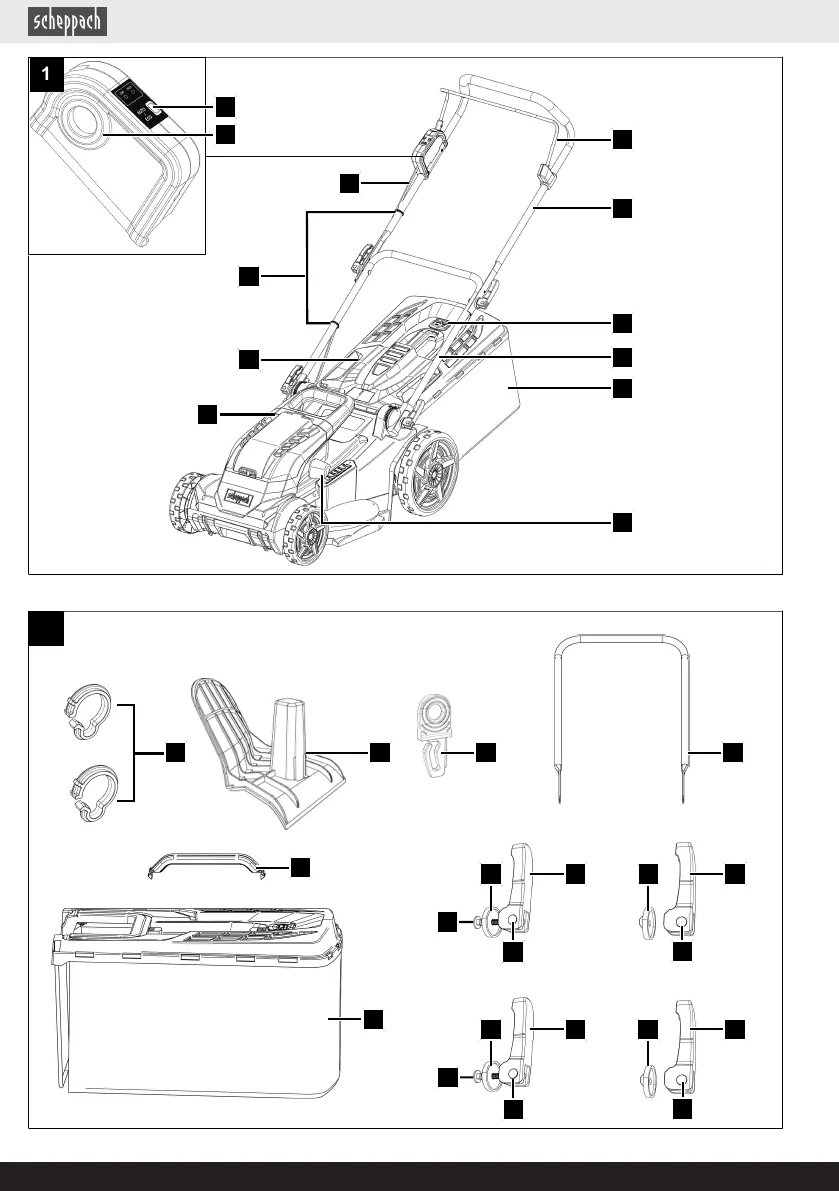

Inhoudsopgave1 Inleiding. 652 Productbeschrijving (afb. 1). 663 Inhoud van de levering (afb. 2). 664 Beoogd gebruik. 665 Veiligheidsvoorschriften. 676 Technische gegevens. 707 Uitpakken. 718 Montage. 719 Voor de ingebruikname. 7210 Bediening. 7211 Reiniging en onderhoud. 7412 Opslag en transport. 7513 Reparatie en reserveonderdelen bestellen. 7514 Afvalverwerking en hergebruik. 7615 Verhelpen van storingen. 7716 Garantievoorwaarden - Scheppach 20V IXES-serie. 7717 EU-conformiteitsverklaring. 7918 Explosietekening. 367Verklaring van de symbolen op hetproductHet gebruik van symbolen in deze handleiding is bedoeldom uw aandacht te vestigen op eventuele risico's. De vei-ligheidssymbolen en de bijbehorende uitleg moeten goedworden begrepen. De waarschuwingen zelf voorkomengeen risico's en kunnen de juiste maatregelen betreffendeongevallenpreventie niet vervangen.

Lees voorafgaand aan de ingebruikname degebruikshandleiding en de veiligheidsvoor-schriften. Let op. Het niet in acht nemen van de op hetproduct aangebrachte veiligheidstekens enwaarschuwingen alsook het niet in acht ne-men van de veiligheids- en bedieningsaan-wijzingen kan tot ernstig of zelfs dodelijk let-sel leiden. Draag gehoorbescherming. Maai op hellingen nooit omhoog of omlaag. Stel het product niet bloot aan regen. Hetproduct mag alleen in droge omgevingscon-dities worden gestationeerd, opgeslagen engebruikt. Niet rijden over kabels die op de grond lig-gen. Gevaar door wegslingerende onderdelen bijeen draaiende motor. Houd afstand van an-dere mensen en kinderen. Verwijder voor het bedrijf van de grasmaaierde omliggende kleine onderdelen, die rond-geslingerd kunnen worden. Houd uw handen en voeten uit de buurt vanhet roterende inzetgereedschap. Let op. Het mes loopt na.

Voer onderhouds-, ombouw-, instel- en rei-nigingswerkzaamheden alleen uit als de mo-tor is uitgeschakeld en de veiligheidssleutelis verwijderd. Gegarandeerd geluidsvermogensniveau vanhet product. Lithium-ionen-accuHet product voldoet aan de geldende EU-bepalingen. Het product voldoet aan de geldende Servi-sche richtlijnen. 1 InleidingFabrikant:Scheppach GmbHGünzburger Straße 69D-89335 IchenhausenGeachte klant,Wij wensen u veel plezier en succes bij het werken metuw nieuwe product. Aanwijzing:De fabrikant van dit product is volgens de van kracht zijn-de wet inzake productaansprakelijkheid niet aansprakelijkvoor schade die aan dit product of door dit product ont-staan bij:• Ondeskundige behandeling• Het niet in acht nemen van de gebruikshandleiding• Reparaties door derden, niet geautoriseerde vakmen-senNL | 65www. scheppach. com.

• Inbouw en vervanging van niet-originele reserveon-derdelen• Gebruik dat niet conform de voorschriften isLet op:De gebruikshandleiding maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen, hoe u met het pro-duct veilig, vakkundig en economisch werkt, hoe u geva-ren vermijdt, reparatiekosten uitspaart, uitvaltijden vermin-dert en de betrouwbaarheid en levensduur van het pro-duct verhoogt. Aanvullend op de veiligheidsbepalingenvan deze gebruikshandleiding moet u absoluut de voor dewerking van het product geldende voorschriften van uwland in acht nemen. Maak u voor aanvang van de werkzaamheden bekendmet alle bedienings- en veiligheidsinstructies. Gebruik hetproduct uitsluitend als beschreven en voor de aangege-ven toepassingen. Bewaar de gebruikshandleiding daar-om goed, en verstrek alle documentatie als het productwordt doorgegeven aan derden. 2 Productbeschrijving (afb.

2 x Accu*1 x Oplader*1 x Accu grasmaaier1 x Gebruikshandleiding* = niet altijd meegeleverd. 4 Beoogd gebruikHet product is uitsluitend bestemd voor het maaien vangazons en grasoppervlakken in huishoudelijk bereik. Deze accu grasmaaier is geschikt voor een gazonopper-vlak van ca. 600-700 m². Het feitelijke gazonoppervlak wordt beïnvloed door facto-ren als acculading, accugrootte (ah), vochtigheid van ga-zon, snijhoogte, mosbegroeiing of grasdichtheid. Het product mag uitsluitend worden gebruikt waarvoor hetbedoeld is. Elk ander of verdergaand- is niet volgens devoorschriften. Voor hieruit ontstane schade of verwondin-gen, van welke soort dan ook, is de gebruiker en niet defabrikant aansprakelijk. Ook de naleving van de veiligheidsvoorschriften, de mon-tagehandleiding en de aanwijzingen in de gebruikshand-leiding maken deel uit van het beoogd gebruik.

Personen, die het product bedienen of onderhoud aan hetproduct verrichten, moeten hiermee bekend zijn en op dehoogte zijn van de mogelijke gevaren. De fabrikant is niet aansprakelijk voor wijzigingen die aanhet product worden aangebracht en de hieruit voortvloei-ende schade. Het product mag uitsluitend met de originele onderdelenen originele accessoires van de fabrikant worden ge-bruikt. De veiligheids-, werk- en onderhoudsvoorschriften van defabrikant alsook de in de technische gegevens aangege-ven afmetingen moeten in acht worden genomen. Let erop dat onze producten volgens het beoogd gebruikniet voor bedrijfsmatige, ambachtelijke of industriële toe-passingen zijn ontworpen. Wij aanvaarden geen aanspra-kelijkheid wanneer het product in bedrijfsmatige, ambach-telijke of industriële ondernemingen of bij soortgelijkewerkzaamheden worden ingezet.

Verklaring van de signaalwoorden inde gebruikshandleiding GEVAARSignaalwoord voor aanduiding van een directaanwezige, gevaarlijke situatie die, indien de-ze niet wordt vermeden, de dood of ernstigeverwondingen tot gevolgd heeft.

VOORZICHTIGSignaalwoord voor aanduiding van een mo-gelijke gevaarlijke situatie die, indien dezeniet wordt vermeden, tot geringe of matigeverwondingen kan leiden. LET OPSignaalwoord voor aanduiding van een mo-gelijke gevaarlijke situatie die, indien dezeniet wordt vermeden, materiële schade aanproducten of eigendommen tot gevolg kanhebben. 5 VeiligheidsvoorschriftenAlgemene veiligheidsvoorschriften voor elektrischeapparaten WAARSCHUWINGLees alle veiligheidsvoorschriften, aanwijzin-gen, afbeeldingen en technische gegevensdie bij dit elektrische gereedschap zijn mee-geleverd. Nalatigheden bij het niet naleven van de onderstaandeaanwijzingen kunnen elektrische schok, brand en/ofernstige verwondingen veroorzaken. Bewaar alle veiligheidsvoorschriften en -aanwijzingenvoor toekomstig gebruik.

Het in de veiligheidsvoorschriften gebruikte begrip "Elek-trisch gereedschap" is van toepassing op netgevoed elek-trisch gereedschap (met netsnoer) of op accugevoedelektrisch gereedschap (zonder netsnoer). 1) Veiligheid op de werkpleka) Houd uw werkomgeving schoon en goed verlicht. Rommel of slecht verlichte werkplaatsen kunnen lei-den tot ongevallen. b) Werk met het elektrisch gereedschap niet in eenexplosiegevaarlijke omgeving, waarin zich brand-bare vloeistoffen, gas of stof bevinden. Elektrischapparaat produceert vonken, waardoor stof of dam-pen kunnen ontbranden. c) Houd kinderen en andere personen tijdens het ge-bruik uit de buurt van het elektrische gereed-schap. Bij afbuiging kunt u de controle over het elek-trische apparaat verliezen. 2) Elektrische veiligheida) De aansluitstekker van het elektrische gereed-schap moet in het stopcontact passen.

buizen, radiatoren, elek-trische haarden, koelkasten. Er bestaat een ver-hoogd risico op een elektrische schok als uw lichaamgeaard is. c) Gebruik het product niet in de regen of bij nat om-standigheden. Dit kan het risico op een elektrischeschok verhogen. d) Gebruik het netsnoer niet om het elektrische ge-reedschap te dragen, aan op te hangen of om destekker uit het stopcontact te trekken. Houd hetnetsnoer uit de buurt van hitte, scherpe randen ofbewegende delen. Beschadigde of opgewikkeldesnoeren verhogen het risico op een elektrische schok. e) Als u met een elektrisch gereedschap in de openlucht werkt, gebruik dan alleen een verlengsnoerdat ook geschikt is voor gebruik buitenshuis. Detoepassing van een voor buitenshuis gebruik geschiktverlengsnoer vermindert het risico op een elektrischeschok.

f) Als het gebruik van het elektrische gereedschapin een vochtige omgeving niet kan worden verme-den, gebruik dan een aardlekschakelaar. Het ge-bruik van een aardlekschakelaar voorkomt het risicoop een elektrische schok. 3) Veiligheid van personena) Wees altijd voorzichtig, let op waar u mee bezigbent en ga verstandig te werk bij werkzaamhedenmet elektrisch gereedschap. Maak geen gebruikvan elektrisch gereedschap als u moe bent of on-der invloed bent van drugs, alcohol of medica-menten. Een moment van onachtzaamheid bij ge-bruik van het elektrische gereedschap kan leiden toternstig letsel. b) Draag persoonlijke beschermingsmiddelen en ookaltijd een veiligheidsbril.

Het dragen van persoonlij-ke beschermingsmiddelen zoals een stofmasker, an-tislip-veiligheidsschoenen, een veiligheidshelm of ge-hoorbescherming, al naar gelang het soort gereed-schap en de toepassing ervan, verkleint het risico opverwondingen. c) Vermijd ingebruikname zonder toezicht. Contro-leer of het elektrisch gereedschap is uitgescha-keld voordat u het op de stroomvoorziening en/ofde accu aansluit, het gereedschap oppakt ofdraagt.

Als u tijdens het dragen van het elektrischegereedschap uw vinger op de schakelaar hebt of hetreeds ingeschakelde elektrische apparaat op destroomvoorziening aansluit, kan dit tot letsel en onge-vallen leiden. d) Verwijder instelgereedschap of de moersleutel,voordat u het elektrische gereedschap inschakelt. Een gereedschap of sleutel dat/die zich in een draai-end onderdeel van het elektrische gereedschap be-vindt, kan verwondingen veroorzaken. e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat ualtijd stabiel staat. Daardoor kunt u het elektrischegereedschap in onverwachte situaties beter ondercontrole houden. f) Draag geschikte kleding. Draag geen wijde kledingof sieraden. Houd haren en kleding uit de buurtvan bewegende delen. Loszittende kleding, sieradenof lange haren kunnen worden vastgegrepen door be-wegende delen. NL | 67www. scheppach.

g) Als stofafzuig- en -opvanginrichtingen kunnenworden gemonteerd, moeten deze worden aange-sloten en juist worden toegepast. Het gebruik vaneen stofafzuiging kan gevaar door stof verminderen. h) Voorkom een vals gevoel van zekerheid en houd ualtijd aan de veiligheidsvoorschriften voor elektri-sche apparaten, ook als u ervaren bent met hetelektrisch apparaat. Achteloos handelen kan in eenfractie van een seconde tot ernstige verwondingen lei-den. 4) Gebruik en behandeling van hetelektrische gereedschapa) Zorg dat het elektrische gereedschap niet overbe-last raakt. Gebruik voor de werkzaamheden hetdaarvoor bedoelde elektrische gereedschap. Methet juiste elektrische apparaat werkt u beter en veili-ger in het aangegeven vermogensbereik. b) Gebruik geen elektrisch apparaat, waarvan deschakelaar defect is.

Een elektrisch gereedschap,dat niet meer in- of uitgeschakeld kan worden, is ge-vaarlijk en moet gerepareerd worden. c) Trek de stekker uit het stopcontact en/of verwijderde uitneembare accu voordat u de apparaatinstel-lingen wijzigt, inzetstukken vervangt of het elektri-sche apparaat weglegt. Deze voorzorgsmaatregelvoorkomt dat het elektrische gereedschap per ongelukwordt gestart. d) Bewaar niet-gebruikte elektrische apparaten bui-ten bereik van kinderen. Laat het elektrisch appa-raat niet gebruiken door personen die er niet meevertrouwd zijn of deze aanwijzingen niet hebbengelezen. Elektrische apparaten zijn gevaarlijk als zedoor onervaren personen worden gebruikt. e) Voer zorgvuldig onderhoud uit aan elektrische ap-paraten en inzetstukken.

Controleer of bewegendedelen probleemloos functioneren en niet klem-men, of onderdelen gebroken of beschadigd zijn,waardoor de functie van het elektrische gereed-schap wordt beïnvloed. Laat beschadigde onder-delen voor gebruik van het elektrische apparaateerst repareren. Veel ongevallen ontstaan doorslecht onderhouden elektrische apparaten. f) Houd snijgereedschap scherp en schoon.

Zorgvul-dig onderhouden snijgereedschap met scherpe snij-randen klemt minder snel vast en is makkelijker te ge-bruiken. g) Gebruik elektrische apparaten, inzetstuk, inzet-stukken enz. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de omstandighedenwaarin gewerkt wordt en de uit te voeren werk-zaamheden. Het gebruik van elektrisch gereedschapvoor andere toepassingen dan het voorgeschrevengebruik kan leiden tot gevaarlijke situaties. h) Houd grepen en greepoppervlakken droog,schoon en vrij van olie en vet. Als grepen en gree-poppervlakken glad zijn, kan het elektrisch gereed-schap in onvoorziene situaties niet veilig bediend enonder controle gehouden worden. 5) Gebruik en behandeling van hetaccugereedschapa) Laad de accu's alleen op met laders die door defabrikant zijn aanbevolen. Een oplader die voor deene accu geschikt is, hoeft nog niet geschikt te zijnvoor andere accu's.

In een dergelijk geval kan brandontstaan. b) Gebruik alleen de hiervoor bedoelde accu's in deelektrische apparaten. Gebruik van andere accu'skan letsel veroorzaken en brandgevaar opleveren. c) Houd de niet gebruikte accu verwijderd van paper-clips, munten, sleutels, spijkers, schroeven of an-dere kleine metalen voorwerpen die een overbrug-ging van de contacten kunnen veroorzaken. Eenkortsluiting tussen de accucontacten kan tot schroei-plekken of brand leiden. d) Bij verkeerde toepassing kan vloeistof uit de accuuittreden. Vermijd contact met deze vloeistof. Spoel de vloeistof bij toevallig contact af met wa-ter. Als de vloeistof in de ogen terechtkomt, moetu een arts consulteren. Uittredende accuvloeistofkan de huid irriteren of brandwonden veroorzaken. e) Gebruik geen beschadigde of gewijzigde accu.

Be-schadigde of gewijzigde accu's kunnen onvoorspel-baar gedrag vertonen en leiden tot vuur, explosie ofgevaar voor letsel. f) Stel een accu niet bloot aan vuur of te hoge tem-peraturen. Vuur of temperaturen boven 130 °C kun-nen een explosie veroorzaken.

g) Neem alle aanwijzingen voor het opladen in achten laad de accu of het accugereedschap nooit bui-ten het in de gebruikshandleiding aangegeventemperatuurbereik. Onjuist opladen of laden buitenhet toegestane temperatuurbereik kan de accu versto-ren en het brandgevaar verhogen. 6) Servicea) Laat uw elektrisch gereedschap uitsluitend doorgekwalificeerd deskundig personeel reparerenmet uitsluitend originele reserveonderdelen. Hier-mee wordt de veiligheid van het elektrische gereed-schap gewaarborgd. b) Voer nooit onderhoud aan beschadigde accu's uit. Al het onderhoud van accu's mag uitsluitend door defabrikant of gevolmachtigde servicecentra worden uit-gevoerd. Veiligheidsvoorschriften voorgrasmaaiersa) Gebruik de grasmaaier niet bij slechte weersom-standigheden, met name niet bij gevaar voor on-weer. Dit verkleint het risico om door de bliksem ge-troffen te worden.

d) Controleer voordat u de grasmaaier gebruikt altijdof het maaimes en de maaier niet versleten of be-schadigd zijn. Versleten of beschadigde onderdelenverhogen het risico op letsel. e) Controleer de grasvanginrichting regelmatig opslijtage. Een versleten of beschadigde grasvangin-richting verhoogt het risico op letsel. f) Laat de veiligheidsafdekkingen op hun plaats. Vei-ligheidsafdekkingen moeten operationeel zijn engoed vastzitten. Een losse, beschadigde of niet goedwerkende veiligheidsafdekking kan tot letsel leiden. g) Houd de luchtinlaten van de koeling vrij van afzet-tingen. Verstopte luchtinlaten en afzettingen kunnenleiden tot oververhitting of brandgevaar. h) Draag altijd slipvaste veiligheidsschoenen wan-neer u de grasmaaier bedient. Werk nooit op blotevoeten of met open sandalen. Dit verkleint het risicoop voetletsel door contact met het draaiende maai-mes.

i) Draag altijd een lange broek wanneer u de gras-maaier bedient. Blote huid vergroot de kans op letseldoor weggeslingerde onderdelen. j) Bedien de grasmaaier niet in nat gras. Loop hierbijen ren niet. Dit verkleint de kans op uitglijden en val-len, wat letsel tot gevolg kan hebben. k) Gebruik de grasmaaier niet op te steile hellingen. Dit verkleint het risico op verlies van controle, uitglij-den en vallen, wat kan leiden tot letsel. l) Als u op hellingen werkt, zorg er dan voor dat ustevig staat; werk altijd dwars op de helling, nooitomhoog of omlaag, en wees uiterst voorzichtig alsu van richting verandert. Dit verkleint het risico opverlies van controle, uitglijden en vallen, wat kan lei-den tot letsel. m) Wees vooral voorzichtig wanneer u achteruitmaait of wanneer u de maaier naar u toe trekt. Wees u altijd bewust van uw omgeving.

o) Zorg ervoor dat alle schakelaars zijn uitgescha-keld en verwijder de veiligheidssleutel voordat uvastgelopen materiaal verwijdert of de grasmaaierschoonmaakt. Onverwachte bediening van de gras-maaier kan leiden tot ernstig letsel. p) Als er vreemde voorwerpen worden aangetroffen,schakelt u het product direct uit en verwijdert u de ac-cu. Controleer het product op beschadigingen en voerde noodzakelijke reparaties uit voordat u het productopnieuw start en ermee gaat werken. Indien het pro-duct bij het starten ongewoon sterk trilt, moet deze di-rect worden onderzocht. Aanvullende veiligheidsvoorschriften• Laat de grasmaaier niet gebruiken door kinderen ofandere personen die de gebruikshandleiding niet ken-nen. Lokale voorschriften kunnen de minimumleeftijdvan de gebruiker definiëren. • Maai nooit wanneer er personen, kinderen of dieren inde buurt zijn.

Denk eraan dat de bestuurder of de ge-bruiker van de machine verantwoordelijk is voor onge-vallen met andere personen of hun eigendommen. • Maai alleen bij voldoende zicht. Zorg dat derden uit debuurt blijven. • Als u het product aan een andere persoon overdraagt,moet deze gebruikshandleiding eveneens worden ver-strekt. LET OPer gevaar voor steenslag bestaat. Rijd nooit met een lopende motor over grind. • Voor gebruik moet door een visuele controle altijdworden gecontroleerd of het mes en de bevestigings-bouten versleten of beschadigd zijn. Om eventueelonbalans te vermijden, moeten versleten of bescha-digde messen en bevestigingsbouten altijd per setworden vervangen. • Wees voorzichtig bij instelwerkzaamheden aan hetproduct en voorkom het inklemmen van vingers tus-sen de bewegende messen en stijve apparaatdelen.

• Wees bijzonder voorzichtig bij het maaien op oneffenondergrond, op aangrenzende stortplaatsen, groevenof dijken. • Vermijd plaatsen waarbij de wielen niet meer grijpenof het maaien niet stabiel is. • Het gebruik van het product met overmatige snelheidkan het risico op ongevallen verhogen.

• Let in de buurt van straten op het wegverkeer. • Til of draag een grasmaaier nooit terwijl de motorloopt. • Stop de messen indien de grasmaaier moet wordengekanteld, bij transport of op andere oppervlakken alsgras en indien de grasmaaier voor en naar het temaaien oppervlak wordt verplaatst. • Start de motor voorzichtig, overeenkomstig de aanwij-zingen van de fabrikant. Let op voldoende afstand vande voeten tot de messen. • Bij het starten van de motor mag de grasmaaier nietworden gekanteld, alleen indien de grasmaaier bij hetproces moet worden opgetild. In dit geval kantelt u degrasmaaier slechts zo ver, als absoluut noodzakelijk,en tilt u uitsluitend de zijde op die richting de bedieneris gekeerd. • Breng handen of voeten nooit tegen of over de draai-ende delen. Houd u altijd buiten het bereik van de uit-werpopening.

• Gebruik alleen messen en accessoires die door de fa-brikant worden aanbevolen. Bij gebruik van andere in-zetstukken en accessoires bestaat gevaar voor ver-wonding. • Houd het product altijd in een goede bedrijfstoestand. • Het is noodzakelijk om voldoende pauzes te nemenom lawaai en trillingen te verminderen. • Let op: onjuist onderhoud, het gebruik van niet-confor-me reserveonderdelen of het verwijderen of wijzigenvan veiligheidsvoorzieningen kan schade aan het pro-duct en lichamelijk letsel van de persoon die ermeewerkt tot gevolg hebben. NL | 69www. scheppach. com.

• Let erop dat de veiligheidssystemen of inrichtingenvan het product niet gemanipuleerd of gedeactiveerdmogen worden. Verwijder nooit delen die voor de vei-ligheid dienen. VOORZICHTIGDe grasmaaier mag niet worden gebruikt, zonder dat devolledige grasopvanginrichting of de zelfsluitende veilig-heidsvoorziening voor de uitwerpopening is aange-bracht. • Gebruik de grasmaaier nooit met beschadigde veilig-heidsvoorzieningen of veiligheidsroosters of zonderaangebouwde veiligheidsvoorzieningen bijv. stoot-plaat en/of inrichtingen om het gras op te vangen. Restrisico'sHet product is vervaardigd volgens de stand van detechniek en de erkende veiligheidstechnische regels. Toch kan tijdens de werkzaamheden sprake zijn vanenkele restrisico's. • Beschadiging van het gehoor, als de voorgeschrevengehoorbescherming niet wordt gedragen.

• Restrisico's kunnen worden geminimaliseerd als de“veiligheidsvoorschriften” en het “gebruik conform devoorschriften” alsook de bedieningshandleiding wor-den opgevolgd. • Gebruik het product zoals in deze gebruikshandleidingwordt aanbevolen. U verkrijgt dan optimale prestatiesmet uw product. • Bovendien kunnen er ondanks alle getroffen voorzie-ningen verborgen restrisico's bestaan. WAARSCHUWINGDit elektrisch apparaat genereert een elektromagne-tisch veld als het is ingeschakeld. Dit veld kan onderbepaalde omstandigheden interfereren met actieve ofpassieve medische implantaten. Om het risico op ern-stig of dodelijk letsel te beperken, raden we personenmet medische implantaten aan om hun arts en de fabri-kant van het medische implantaat te raadplegen voor-dat het elektrische apparaat wordt gebruikt.

De desbetreffende lichaamsdelen wordendan niet meer voldoende van bloed voorzien waardoorze een bleke kleur krijgen. Het frequente gebruik vantrillende producten kan zenuwbeschadigingen veroorza-ken bij personen met een verminderde doorbloeding(bijv. rokers, diabetici). Als u ongewone beperkingen bespeurt, stopt u direct dewerkzaamheden en raadpleegt u een arts. LET OPHet product maakt deel uit van de 20V IXES serie enmag alleen met accu's uit deze serie worden gebruikt. Accu's mogen alleen met opladers uit deze serie wor-den opgeladen. Let hierbij op de specificaties van de fa-brikant. WAARSCHUWINGNeem de veiligheidsvoorschriften en aanwij-zingen voor het opladen en het juiste gebruikin acht zoals in de gebruikshandleiding vanuw accu en oplader van de 20V IXES serieaangegeven. Een gedetailleerde beschrijvingvoor het laadproces en overige informatievindt u in deze afzonderlijke bediening.

WAARSCHUWINGDe geluidsemissies en de trillingsemissie-waarde kunnen van de opgegeven waarde af-wijken wanneer de machine daadwerkelijkwordt gebruikt. Dit is afhankelijk van de wijzewaarop het elektrische apparaat wordt ge-bruikt en de aard van het werkstuk dat wordtbewerkt. Probeer om de belasting zo gering mogelijk te houden. Zo kan bijvoorbeeld de werktijd worden beperkt. Hierbijmoeten alle aspecten van de bedrijfscyclus in aanmer-king worden genomen (zoals de tijd dat de machine uit-geschakeld is en de tijd dat deze ingeschakeld is, maaronbelast draait). 7 Uitpakken WAARSCHUWINGHet product en de verpakkingsmaterialen zijn geenkinderspeelgoed. Kinderen mogen niet met plastic zakken, folies enkleine onderdelen spelen. Er bestaat gevaar voorinslikken en verstikkingsgevaar. • Open de verpakking en haal het product er voorzichtiguit.

• Verwijder het verpakkingsmateriaal evenals de ver-pakkings- en transportbeveiligingen (indien voorhan-den). • Controleer of de inhoud van de levering volledig is. • Controleer het product en de hulpstukken op trans-portschade. Meld eventuele schade direct bij hettransportbedrijf dat het product heeft bezorgd. Recla-maties op een later tijdstip worden niet erkend. • Bewaar de verpakking indien mogelijk tot na het ver-strijken van de garantietijd. • Maak u voor aanvang van de werkzaamheden bekendmet het product aan de hand van de gebruikshandlei-ding. • Gebruik bij accessoires alsook slijtage- en reserveon-derdelen uitsluitend originele onderdelen. Reserveon-derdelen zijn verkrijgbaar bij de leverancier. • Geef bij bestellingen onze artikelnummers alsook typeen bouwjaar van het product aan. 8 Montage VOORZICHTIGGevaar voor letsel.

LET OPLet op dat bij de montage van de kabel niet bekneldraakt. 8. 1 Montage van de ondersteduwbeugel (4) (afb. 1, 3, 4)Aanwijzing:Let op dat de vertandingen overeenkomen. 1. Breng de onderste duwbeugel (4) op de voorgemon-teerde bouten aan. 2. Schroef de onderste duwbeugel (4) met een volgring(4a), en een snelspanhendel (4b) vast aan beide zij-des. Let er daarbij op dat de kabel (10), die later meteen kabelklem (9) wordt bevestigd, niet in de weg zit. 3. Vergrendel de beide snelspanhendels (4b) door dezein de richting van de onderste duwbeugel (4) te druk-ken. Deze moeten tegen de onderste duwbeugel (4) lig-gen, dat het spannen met gemiddelde kracht kan wor-den uitgevoerd. Anders moeten de snelspanhendels (4b) voor hetspannen rechtsom worden gedraaid of worden losge-draaid door linksom te draaien. 8. 1. 1 Positie van de onderste duwbeugel(4) verstellen (afb.

5)Aanwijzingen:Er zijn drie posities mogelijk. Let op dat de vertandingen overeenkomen. 1. Open de beide spanhendels (4b). 2. Draai de beide spanhendels (4b) los door deze links-om te draaien. 3. Breng de onderste duwbeugel (4) in de gewenste po-sitie (oriënteer u aan de markeringen). 4. Sluit de onderste duwbeugel (4) weer (zie 8. 1). 8. 2 Montage van de bovensteduwbeugel (2) (afb. 6, 7)1. Schroef de bovenste duwbeugel (2) op de ondersteduwbeugel (4) met een platte kopschroef (2a), en eenvolgring (2b), een cilindermoer (2d) en een snelspan-hendel (2c) aan beide zijden vast. Er zijn twee posities mogelijk. 2. Vergrendel de beide snelspanhendels (2) door deze inde richting van de bovenste duwbeugel (2) te drukken. Deze moeten tegen de bovenste duwbeugel (2) lig-gen, dat het spannen met gemiddelde kracht kan wor-den uitgevoerd.

8. 3 Kabelhouder (9) monteren (afb. 1, 8)1. Clip de beide kabelhouders (9) telkens aan de boven-ste duwbeugel (2) en onderste duwbeugel (4) enfixeer de kabel (10). 8. 4 Grasopvangzak (5) monteren (afb. 9)1. Plaats de rubberen lippen (5b) op de corresponderen-de punten van binnenuit over het frame (5c). 8. 5 Draaggreep (5a) op degrasopvangbak (5) monteren (afb. 9)1. Breng de draaggreep (5a) van de grasopvangbak (5)op de daarvoor bestemde opname aan de bovenzijdevan de grasopvangbak (5). 9 Voor de ingebruiknameAANWIJZINGEnige geluidsoverlast van dit product is on-vermijdelijk. Stel werkzaamheden met lawaaiuit tot goedgekeurde en aangewezen tijden. Houd u zo nodig aan rustperiodes en beperkde duur van het werk tot het absolute nood-zakelijke. Voor uw persoonlijke bescherming en de be-scherming van personen in de buurt, dient ugeschikte gehoorbescherming te dragen. 9.

1 Instellen van de maaihoogte (afb. 10)LET OPHet verstellen van de snijhoogte mag alleenbij een uitgeschakelde motor worden uitge-voerd. • In dicht, hoog gras, stelt u de hoogste snijhoogte in enmaait u langzamer. Voor de eerste keer maaien in hetseizoen, stelt u een hoge snijhoogte in. Stel de maai-hoogte zo in dat het product niet overbelast raakt. • Selecteer de maaihoogte, afhankelijk van de werkelijkgraslengte. • Voer meerdere passages uit, zodat er maximaal 4 cmgras in één keer wordt afgehaald. Er kunnen 6 verschillende snijhoogten worden ingesteld:Siergazon Gebruiksgazon1 = 25 mm 4 = 55 mm2 = 35 mm 5 = 65 mm3 = 45 mm 6 = 75 mmHet instellen van de maaihoogte gebeurt via de hendelvoor de maaihoogteverstelling (6). 1. Trek de hendel voor de maaihoogteverstelling (6) naarbuiten. 2. Verschuif de hendel voor de snijhoogteverstelling (6)in de gewenste positie. 3.

Schuif de accu's (17) in de accu-houders. De accu's(17) klikken hoorbaar vast. 3. Sluit de afdekking (7). Accu uitnemen1. Open de afdekking (7). 2. Druk op de ontgrendelingsknop (18) van de accu's(17) en trek de deze uit de accu-houders. 3. Sluit de afdekking (7). 9. 3 Maaivlak voorbereiden1. Onderzoek het te maaien oppervlak zorgvuldig vooraf-gaand aan het maaien. 2. Verwijder stenen, stokken, botten, draden, speelgoeden andere voorwerpen, die door het product wegge-slingerd kunnen worden. 3. Let erop dat er geen personen op het te maaien op-pervlak aanwezig zijn. 10 BedieningDe accu grasmaaier beschikt over een parallel tot hetsnijniveau draaiend snijgereedschap. Hij is uitgerust meteen krachtige en stil lopende elektromotor, een robuustebehuizing, een veiligheidsbeugel, een veiligheidssleutel,een dubbelzijdige graskantafsteker en een grasopvang-bak.

Aanvullend is het product 6-voudig in hoogte verstel-baar en heeft deze lichtlopende wielen. De werking vande bedieningsonderdelen vindt u in de volgende beschrij-vingen. WAARSCHUWINGGevaar voor letsel. Neem de accu voor alle werkzaamheden aan het elek-trische gereedschap (bijv. onderhoud, werktuigwisselenz. ) alsook bij het transport en het bewaren uit hetelektrische gereedschap. Bij onvoorzien indrukken vande aan/uit-schakelaar bestaat gevaar voor letsel. LET OPLet op dat de omgevingstemperatuur, tijdens de werk-zaamheden niet hoger is dan 50°C en niet lager is dan–20°C. LET OPHet product maakt deel uit van de 20V IXES serie enmag alleen met accu's uit deze serie worden gebruikt. Accu's mogen alleen met opladers uit deze serie wor-den opgeladen. Let hierbij op de specificaties van de fa-brikant. 72 | NL www. scheppach. com.

10. 1 Maaien met grasopvangbakLET OPGebruik het product niet zonder volledig aangebrachtegrasopvangbak of zonder mulchinzetstuk. LET OPGrasopvangbak alleen bij een uitgeschakelde motor enstilstaand mes wegnemen of aanbrengen. 10. 1. 1 Plaatsen van de grasopvangbak (5)(afb. 9, 13)1. Til de uitwerpklep (8) op. 2. Grijp de grasopvangbak (5) vast aan de draaggreep(5a). 3. Hang de grasopvangbak (5) in de daarvoor bestemdeophanging van de grasopvangbak aan de achterkantvan het product. 4. Verwijder de uitwerpklep (8), hierdoor wordt de gras-opvangbak (5) in positie gehouden. 10. 1. 2 Vulpeilindicator (3) op degrasopvangbak (5) (afb. 13)De door het mes gegenereerde luchtstroom laat de vul-peilindicator stijgen. Als de grasopvangbak is gevuld,stopt de luchtstroom. Als de luchtstroom te laag is, daaltde vulpeilindicator. Dit is een aanwijzing dat de grasop-vangbak moet worden geleegd.

De onbegrensde werking van de vulpeilindicator is uitslui-tend mogelijk bij een optimale luchtstroom. Externe in-vloeden zoals nat, dicht of hoog gras, lage snijniveaus,verontreiniging of dergelijke kunnen de luchtstroom en dewerking van de vulpeilindicator beïnvloeden. • Klep openen: Grasopvangbak wordt gevuld• Klep dicht: Grasopvangbak is gevuld10. 1. 3 Legen van de grasopvangbak (5) (afb. 9, 13, 14) WAARSCHUWINGVoor het wegnemen van de grasopvangbak de mo-tor uitschakelen en de stilstand van het mes af-wachten. LET OPGevaar voor letsel. Grasopvangbak alleen bij een uitgeschakelde motor enstilstaand mes wegnemen. Zodra tijdens het maaien grasresten blijven liggen,moet de grasopvangbak worden geleegd. 1. Om de grasopvangbak (5) weg te nemen, tilt u de uit-werpklep (8) op. 2. Neem de grasopvangbak (5) aan de handgreep (5a)er uit.

Als er daarbij grasresten in de opening blijven hangen,dan is het voor het makkelijker starten van de motor doel-matig om de grasmaaier ongeveer 1 m terug te trekken. LET OPResten snijgoed in de maaierbehuizing en op het werk-gereedschap niet met de hand of met de voeten verwij-deren, maar met geschikte hulpmiddelen, bijv. borstelsof een veger. Om een goede verzameling te garanderen, moet de gras-opvangbak (5) na gebruik worden gereinigd. 10. 2 Maaien met mulchinzetstukBij het mulchen wordt het snijgoed in de gesloten gras-maaierbehuizing verkleind en weer over het gras ver-deeld. Het opnemen van gras en de verwijdering verval-len. Het fijne groene maaisel valt als een natuurlijke mest-stof terug in de grasmat en brengt vocht in het gazon envoorziet het van belangrijke voedingsstoffen. AANWIJZINGMulchen is alleen mogelijk bij relatief kort gras. 10. 2. 1 Mulchinzetstuk (13) plaatsen (afb.

13, 15, 16)1. Til de uitwerpklep (8) op. 2. Neem de grasopvangbak (5) (indien geplaatst) aan dedraaggreep (5a) er uit. 3. Til de uitwerpklep (8) op en plaats het mulchinzetstuk(13). 4. Stel de snijhoogte in (zie 9. 1). Aanwijzing:Maai het gras ca. 2 cm terug bij een grashoogte van 4-6cm. 10. 2. 2 Verschil gras maaien en grasmulchen (afb. 13, 16)Bij gebruik van het mulchinzetstuk (13) wordt het gemaai-de gras niet opgevangen in een grasopvangbak, maarversnipperd en over het gazon verdeeld. De voedingsstof-fen in het gemaaide gras worden zo door bodemorganis-men afgebroken en vormen een voedingsstoffenkring-loop. Gemulchte gazons hoeven daarom veel mindervaak te worden bemest. In het algemeen moet het gazon relatief vaak worden ge-maaid, zodat er slechts kleine hoeveelheden mulch ophet gazon achterblijven.

Het is daarom het beste om hetgazon minstens één keer per week te mulchen en demaaier zo in te stellen dat slechts ongeveer 40% van detotale hoogte van het gazon wordt gemulcht. Als de mulchop het gazon zichtbaar blijft (bijv.

tijdens de eerste maai-beurt van het jaar of tijdens zware groei), moet de grasop-vangbak (5) worden gebruikt. 10. 3 Veiligheidssleutel (14) (afb. 1, 17)Aanwijzing:Het product kan alleen worden gestart als de veiligheids-sleutel op het product is ingestoken. 1. Open de afdekking (7). 2. Plaats de accu's (17), zoals beschreven onder 9. 2 be-schreven. 3. Plaats de veiligheidssleutel (14). 4. Sluit de afdekking (7). NL | 73www. scheppach. com.

WAARSCHUWINGGevaar voor letsel. Als u het product wilt uitschakelen, zet u de motor uit,wacht u tot deze volledig stil staat, verwijdert u de accuen koppelt u de veiligheidssleutel los. 10. 4 Messtopinrichting (afb. 1, 18)Voor elke ingebruikname moet u de messtopinrichtingcontroleren. Start de motor zoals onder --- FEHLENDERLINK --- beschreven. 1. Laat de veiligheidsbeugel (1) los. De motor schakeltuit en het mes (16) wordt afgeremd. 2. Het mes (16) moet binnen 7 seconden stoppen. 10. 5 Product in-/uitschakelen (afb. 18)Aanwijzing:De laadindicator van de accu wordt weergegeven doorhet branden van de betreffende LED-lamp. Low Lage acculadingHigh Hoge acculadingInschakelen1. Houd de aan/uit-schakelaar (11) ingedrukt en trek deveiligheidsbeugel (1) naar achteren. Uitschakelen1. Laat de veiligheidsbeugel (1) los. 2. Trek aan de veiligheidssleutel (14). 3. Verwijder de accu.

VOORZICHTIGNa het uitschakelen loopt het product na. Wacht tot hetproduct volledig tot stilstand is gekomen. 10. 6 Auto-/Eco-modus (afb. 1)Het product tijdens het starten automatisch in de laatstgebruikte modus. 1. Door het indrukken van de auto/eco-schakelaar (12)kunt u schakelen tussen de auto-/eco-modus. Auto-modus:Het product past het motortoerental overeenkomstig debelasting aan. Eco-modus:Het product loopt met het laagste toerental voor maximaleaccu-looptijd. 10. 7 Na het maaien• Controleer voor hernieuwd gebruik alle schroeven enmoeren. Haal losse schroeven aan. • Leeg de grasopvangbak voor het hernieuwde gebruik. • Neem ook het hoofdstuk “Opslag” in acht. 11 Reiniging en onderhoud WAARSCHUWINGLaat reparatie- en onderhoudswerkzaamhe-den, die niet in deze gebruikshandleiding be-schreven staan, uitvoeren door een gespeci-aliseerde werkplaats.

WAARSCHUWINGTijdens reinigings-, reparatie- en onderhoudswerk-zaamheden kan het product onverwacht starten enletsel en brandwonden veroorzaken. – Schakel het product uit. – Verwijder de accu. – Laat het product afkoelen. VOORZICHTIGDraag bij het hanteren van de messen veilig-heidshandschoenen. • Trek de veiligheidssleutel er uit. 11. 1 Reiniging• Zorg dat de veiligheidsinrichtingen, de ventilatiesleu-ven en de motorbehuizing zo stof- en vuilvrij mogelijkzijn. Wrijf het product met een schone doek* af enblaas deze met perslucht* bij lage druk uit. Wij advise-ren u, om het product direct na elk gebruik te reinigen. • Ventilatieopeningen moeten altijd vrij zijn. • Een reiniging met de tuinslang is alleen aan te beve-len met een lage druk. Een hogedrukreiniger is nietgeschikt om het product te reinigen. 1. Hang de grasopvangbak uit en borstel deze met eenhandborstel schoon.

De behuizing van de grasmaaierkunt u ook grof met een bezem reinigen. 2. Reinig de onderkant van de grasmaaier met een spa-tel en handveger. De spatel helpt om grove en grotereplantenresten uit het bereik van het mes (16) te ver-wijderen. De reiniging van de onderkant is eenvoudi-ger direct na gebruik en kan daardoor grondiger wor-den uitgevoerd. Dan is het vuil en de plantenrestennog vers en laat dan eenvoudiger los. 3. Gebruik geen reinigingsmiddelen of oplosmiddelen;deze kunnen de kunststofonderdelen van het productaantasten. Zorg ervoor dat er geen water in het pro-duct kan komen. 4. Controleer of het uitwerpen van gras vrij is van gras-resten en verwijder deze indien nodig. 74 | NL www. scheppach. com.

11. 2 Onderhoud WAARSCHUWINGGevaar voor letsel. Neem de accu voor alle werkzaamheden aan het elek-trische gereedschap (bijv. onderhoud, werktuigwisselenz. ) alsook bij het transport en het bewaren uit hetelektrische gereedschap. Bij onvoorzien indrukken vande aan/uit-schakelaar bestaat gevaar voor letsel. 11. 2. 1 Vervangen van het mes (16) (afb 19) WAARSCHUWINGBij het werken met een beschadigd mes be-staat er gevaar voor persoonlijk letsel. – Draag veiligheidshandschoenen. – Laat het mes vanwege veiligheidsredenen alleendoor een gespecialiseerde werkplaats slijpen en af-stellen. Om een optimaal werkresultaat te bereiken,is het raadzaam om het mes eenmaal per jaar te la-ten controleren. – Bij het vervangen van het mes mogen alleen origi-nele reserveonderdelen worden gebruikt. 1. Houd het mes (16) met één hand vast. 2.

Draai de messchroef (15) linksom met behulp van eensteeksleutel SW13 (niet meegeleverd). 3. Verwijder de messchroef (15) en de volgring. 4. Plaats het nieuwe mes (16) in de omgekeerde volgor-de terug. Bevestig de messchroef (15) conform devoorschriften. Let op dat het mes (16) juist in de be-vestigingsbout is gepositioneerd en goed is aange-haald. 5. Het aanhaalmoment van de messchroef (15) is 45Nm. Vervang ook de messchroef (15) als u het mes (16)vervangt. 11. 2. 2 Beschadigde mes (16) (afb 19)Als het mes (16) met een hindernis in aanraking is geko-men:• Zet de motor uit, wacht tot deze volledig stil staat, ver-wijder de accu en koppel de veiligheidssleutel los. • Controleer het mes (16) op beschadiging. • Beschadigde of verbogen messen (16) moeten wor-den vervangen. • Nooit een verbogen mes (16) weer rechtbuigen.

De optimale bewaartemperatuur ligt tussen 5 °C en 30 ˚C. Bewaar het product in de originele verpakking. Dek het product af om het te beschermen tegen stof ofvocht. Bewaar de gebruikshandleiding bij het product. WAARSCHUWINGGevaar voor letsel. Neem de accu voor alle werkzaamheden aan het elek-trische gereedschap (bijv. onderhoud, werktuigwisselenz. ) alsook bij het transport en het bewaren uit hetelektrische gereedschap. Bij onvoorzien indrukken vande aan/uit-schakelaar bestaat gevaar voor letsel. 12. 1 Bovenste duwbeugel (2)samenklappen (afb. 1, 7, 13) WAARSCHUWINGKlemgevaar. Houd de duwbeugel altijd met een hand op het hoogstepunt. – Nooit vingers tussen de bovenste en onderste duw-beugel plaatsen. Voor een plaatsbesparende opslag is de bovenste duw-beugel (2) inklapbaar. 1. Verwijder de grasopvangbak (5). 2. Open de snelspanhendel (2c) aan de bovenste duw-beugel (2). 3.

Draai de snelspanhendels (2c) iets los, door dezelinksom te draaien. 4. Klap de bovenste duwbeugel (2) omlaag. De kabel(10) mag hierbij niet worden vastgeklemd. 12. 2 Voorbereiden voor de opslag1. Verwijder de accu. 2. Maak het product helemaal leeg. 3. Reinig en controleer het product op schade. 13 Reparatie en reserveonderdelenbestellenLet op dat bij dit product de volgende delen onderhevigzijn aan gebruiksmatige of natuurlijke slijtage, resp. devolgende delen als verbruiksmateriaal wordt gebruikt. LET OPConform de wetgeving voor productgaranties wordt ergeen garantie geboden voor schade die ontstaan isdoor incorrecte reparaties of door het niet gebruikenvan originele reserveonderdelen. Neem contact op met een servicecentrum of een erken-de specialist. Overeenkomstig geldt dit ook voor acces-soires. Reserveonderdelen en accessoires zijn verkrijgbaar bijons servicecentrum.
