Pagina 1/52

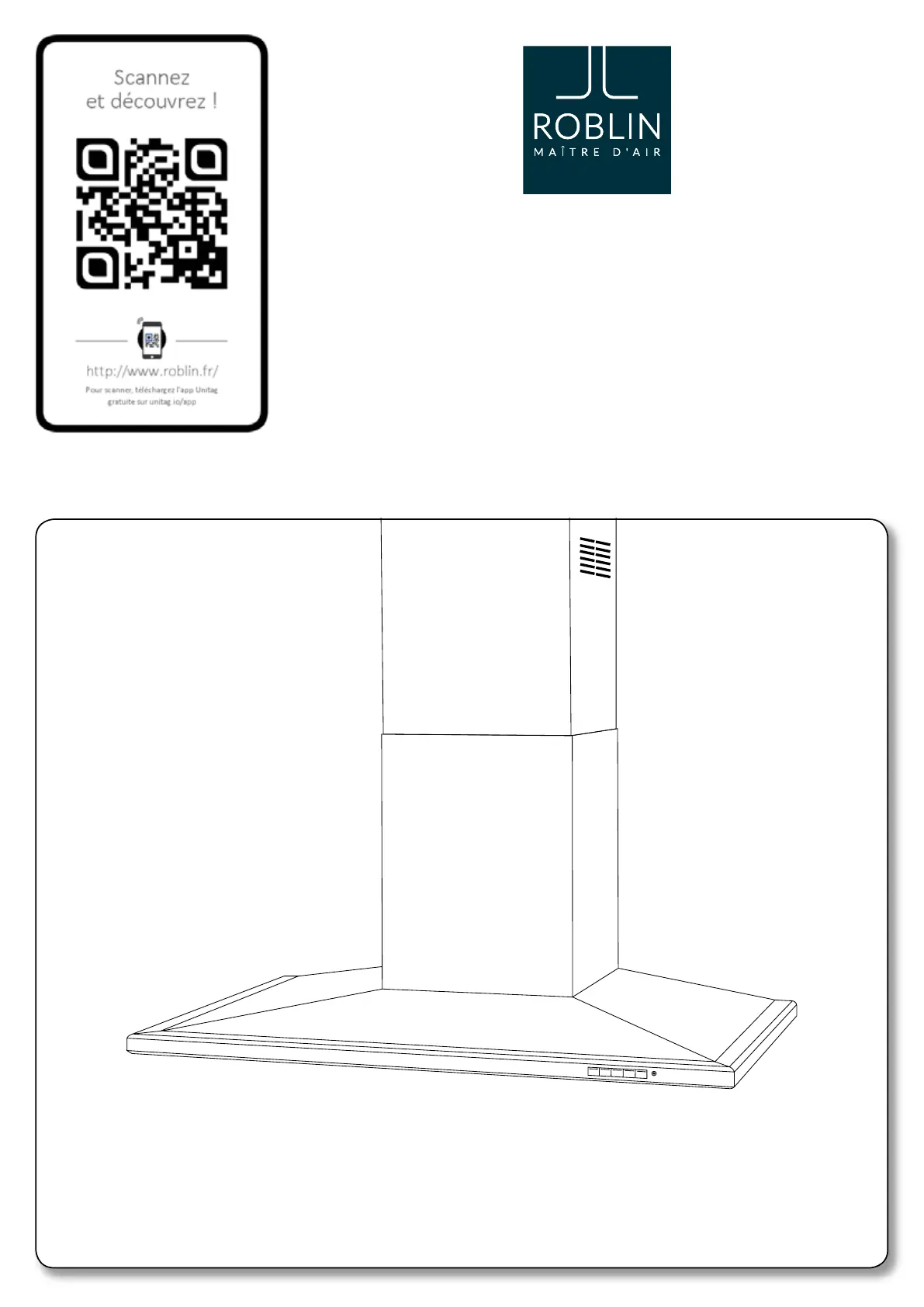

Notice
IRIS
HOTTE MURALE

Beoordeel deze handleiding

4.7/5 (7 Beoordelingen)

Product specificaties

Merk: Roblin
Categorie: Niet gecategoriseerd
Model: IRIS 900
Soort bediening: Knoppen
Kleur van het product: Roestvrijstaal
Breedte: 898 mm
Netbelasting: 270 W
Geluidsniveau: 65 dB
Jaarlijks energieverbruik: 50 kWu
Soort: Muurmontage
Uitlaat aansluiting diameter: 150 mm
Illuminance: 244 Lux
Motor inbegrepen: Ja
Aantal motors: 1
Maximale afzuigcapaciteit: 718 m³/uur
Afzuigmethode: Afvoerend/recirculerend
Fluid dynamic efficiency class: A
Verlichtingefficiëntieklasse: A
Vetfilterefficiëntieklasse: D
Geluidsniveau (lage snelheid): 49 dB
Minimale afstand van electrische hob: 650 mm
Minimale afstand van gas hob: 650 mm
Aantal lampen: 2 gloeilamp(en)
Type lamp: LED
Soort vetfilter: Aluminium
Hoogte (min): 675 mm
Hoogte (max): 1045 mm
Vermogen lamp: 4 W
Geluidsniveau (hoge snelheid: 65 dB
Aantal snelheden: 3
Verlichtingspositie: Voorkant
Intensieve stand: Ja
Geluidsniveau (intensieve snelheid): 70 dB
Uitlaat locatie: Boven
Druk (Pa): 535
AC-ingangsspanning: 220-240 V
AC-ingangsfrequentie: 50-60 Hz
Energie-efficiëntieschaal: A+++ tot D

Handleiding Roblin IRIS 900 – volledige tekst

32Wij danken U voor de goede keuze en het vertrouwen dat U ons, ROBLIN specialist op het gebied van afzuigkappen geeft, om in de toekomst met een afzuigkap uit het gamma ROBLIN te werken. Wij raden U aan om alvorens U de ROBLIN afzuigkap in werking zet deze handleiding aandachtig te lezen. Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat. 1 ELECTRISCHE BEDRADING• De afzuigkap is voorzien van een HO5VVF 3 x 0,75 mm aansluitkabel met een standaard 10/16amp. geaarde stekker. Bescherming: klasse 1. Netspanning: 220 - 240 V. Wisselstroom: 50 Hz / 220 V- 60 Hz. • Voordat het apparaat op het electriciteitsnet wordt aangesloten, dient u zich ervan te overtuigen datde netspanning overeenkomt met de netspanning vermeld op het typeplaatje van de afzuigkap.

• Bij het aansluiten van de afzuigkap op het electriciteitsnet, is een 2-polige wisselstroomschakelaarmet een minimum opening van 3 mm. tussen de polen toegestaan. tussen de polen toegestaan. 2 MONTAGE AANWIJZING• Het is van groot belang dat de afvoerdiameter in acht wordt genomen. Een apparaat met motormag nooit worden aangesloten op een centraal ventilatiesysteem. • De kookdampen mogen niet door een afvoerbuis geleid worden, welke al gebruikt wordt voor deafvoer van lucht of gassen, die afkomstig zijn van apparaten die op een andere vorm van energie lopendan electriciteit. • Plaats de kookplaat zo recht mogelijk onder de afzuigkap en maak het aantal bochten in de afvoerzo gering mogelijk. Op deze wijze wordt de meest effectieve afzuiging bereikt. • Zorg bij het installeren van een afzuigkap altijd dat de lucht in de ruimte regelmatig vernieuwd wordt.

• Voldoende ventilatie is noodzakelijk, zeker indien er meerdere apparaten op hetzelfde moment deaanwezige lucht uit de ruimte halen waar ook de afzuigkap hangt. • Indien de afzuigkap wordt gebruikt in een ruimte waar ook andere apparaten, aangesloten op andereenergiebronnen dan electriciteit aanwezig zijn, mag de negatieve druk in de ruimte niet boven 0,04 mbarkomen, Dit om gasverbranding te voorkomen. • Het apparaat dient zo geïnstalleerd te zijn dat de stroomtoevoer kan worden afgesloten, indiennoodzakelijk. • Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte psychische,sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toe-zicht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijkzijn voor hun veiligheid.

Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen. 3 INSTALLATIE VAN HET APPARAATMontage en installatie dienen door een bevoegd* vakman te gebeuren. NL.

33(*) Het niet respecteren van deze voorwaarde houd in dat de garantie en de verantwoordelijkheid van de fabrikant vervalt. Let op. Zorg dat u pluggen gebruikt die geschikt zijn voor het type wand. Vraag advies aan de fabrikant. Indien nodig vastmetselen. Wij zijn niet aansprakelijk in geval van defecte bevestiging veroorzaakt door de in de muur gemaakte boorgaten en de gebruikte pluggen. 1) Teken een verticale lijn op de wand tot het plafond, midden in het gebied waarin de wasemkap moetworden gemonteerd (Fig. 1 & 2 - Rep. 1); deze lijn dient voor de verticale uitlijning van de diverseonderdelen. 2) Zet één van de beugels 2 tegen de wand op ongeveer 1-2 mm van het plafond of van de bovenkant(Fig. 1 & 2 - Rep. 2), en lijn het midden ervan (inkepingen) uit op de verticale lijn. Teken de tweegaten van de uitsparingen van de beugel op de wand.

Zet de andere beugel 2 tegen de wand, en lijnhem uit met de verticale lijn op een afstand 620 mm die gemeten wordt zoals op Afb. 2 , en gelijk isaan de hoogte van het bovenste schouwelement 7a dat bij de wasemkap geleverd is. De maat X =620 mm kan verschillen, afhankelijk van de diverse hoogten waarin het bovenste schouwelementleverbaar is. Teken de middelpunten van de gaten van de uitsparingen van de beugel op de wand. 3) Realisatie van de bevestigingsgaten Fig. 1 & 2, Rep. 1:Teken een punt op de verticale lijn op een afstand tot de kookplaat van:d =978 mm (maat zonder spatscherm). d =hoogte spatscherm +328 mm (maat met spatscherm). De maat H is de minimum hoogte in mm van de kookplaat tot de onderkant van het frontpaneel. Trekop het getekende punt een horizontale lijn die parallel loopt aan de kookplaat. Maak twee gaten 1 in de muur met een boorpunt van Ø8 mm (Afb.

Kleine bijstellingen zijn mogelijk met de stels-chroeven van de wasemkap (zie Montage van de wasemkap). De wasemkap mag een maximale uitslag hebben van 16 mm. Spatscherm (optie): De hoogte van de wasemkap boven de kookplaat wordt in dit geval bepaald door de hoogte van het spatscherm B en van de eventuele opstaande rand van het blad van de onderkastjes. Het spatscherm moet worden gemonteerd alvorens de wasemkap te monteren en als u hem zowel aan de boven- als onderkant wilt vastzetten aan de muur, moet hij op de juiste hoogte worden gemon-teerd alvorens de onderkastjes of tenminste het desbetreffende bovenblad te plaatsen. Aangezien dit een complexe handeling is, mag zij uitsluitend worden uitgevoerd door de keukeninstallateur of door bekwame vakmensen die alle uiteindelijke maten van de meubels kennen.

4) Montage van de wasemkap: Alvorens de installatie te beginnen moeten de steunbeugels Vr wordeningesteld, door de stelschroeven met de klok meet te draaien tot ze niet verder kunnen (Fig. 3b). Haak de wasemkap vast ter hoogte van de twee schroeven 1 van 4,2 x 44,4 die tevorenaangebrachtzijn (Fig. 3a). Hang de wasemkap waterpas door de stelschroeven te draaien en span de schroevenvolledig. 5) Aansluiting in de afzuigende of filterende versieAansluiting voor afzuiginga- Plaats de terugslagklep (8) op de uitgang van het apparaat (6) en de wasemkap kan worden ver-bonden met de externe leidingen door middel van eenstarre of buigzame leiding Ø 150 mm Fig. 5 - Rep. 6. b- Verwijder de vetlters (zie par. «Onderhoud») en verzeker u ervan dat de stekker van de voedingskabelgoed in de contactdoos van de afzuigkap is gestoken Fig. 4.

Voordat de schachten op de afzuigkapworden bevestigd, dienen eerst de elektrische verbindingen te worden geïnstalleerd, zoals oms-chreven in het hoofdstuk ELEKTRICITEIT. Wanneer de elektrische verbindingen zijn gemaakt moet de verlichting en de motoren worden getest. c- Bovenstuk van de schouw : De twee zijplaten enigszins openen Fig. 5 - Rep.

34bijgeleverde schroeven (12c) 2,9 x 9,5. d- Onderstuk van de schouw : De twee zijplaten van de schouw enigszins openen Fig. 5 - Rep. 7b, zevasthaken tussen het bovenstuk van de schouw en de wand en ze weer zo ver mogelijk sluiten. Aansluiting voor filteringa- Installeer het verbindingsstuk 4 in de draagbeugel 2. Verzeker u ervan dat de uitlaat van de verlengs-tukken van het verbindingsstuk G zowel horizontaal als verticaal correspondeert met de mondstukkenvan de schouw. b- Sluit het 150 mm. afvoerkanaal tussen de motor en de kanaalsplitser aan, zoals aangegeven in Fig. 7 en borg deze met afvoerkanaal klemmen, of zelfklevend tape. c- Verwijder de vetfilters (zie par. «Onderhoud») en verzeker u ervan dat de stekker van de voedings-kabel goed in de contactdoos van de afzuigkap is gestoken Fig. 4.

Voordat de schachten op deafzuigkap worden bevestigd, dienen eerst de elektrische verbindingen te worden geïnstalleerd, zoalsomschreven in het hoofdstuk ELEKTRICITEIT. Wanneer de elektrische verbindingen zijn gemaaktmoet de verlichting en de motoren worden getest. d- Plaats de charbon filters doormiddel van de tap A (Fig. 8). e- Bovenstuk van de schouw : De twee zijplaten enigszins openen Fig. 7 - Rep. 7a, ze vasthakenachterde beugels 2 en ze weer zo ver mogelijksluiten. Aan de zijkant aan de beugel bevestigen met de 2bijgeleverde schroeven (12c) 2,9 x 9,5. f- Onderstuk van de schouw : De twee zijplaten van de schouw enigszins openen Fig. 7 - Rep. 7b, zevasthaken tussen het bovenstuk van de schouw en de wand en ze weer zo ver mogelijk sluiten.

35NLMotor : Zet de kap in dienst door op toets 2 te drukken, met behulp van de – en + toets regelt U hetafzuigvermogen van de afzuigkap. Door één van deze toetsen ingedrukt te houden zal de afzuigkap meer of minder vermogen krijgen. Led 2 = minimum afzuigvermogen ( bij weinig rook & damp)Led 2 & 3 = normaal afzuigvermogenLed 2 & 3 & 4 = hoog afzuigvermogen ( bij veel rook & damp)Door op toets 5 te drukken zet U de afzuigkap in de intensief stand, het volle vermogen wordt nu gebruikt. C) BIJKOMENDE FUNCTIESIntensief standVoor het beste effect geldt het advies de schouw enkele minuten vóór het koken in te schakelen (in de intensief stand). Om deze extra functie te gebruiken, kunt u het volgende doen:- Toets led 2 “aan” om de motor aan te zetten en verander de snelheid door de + of de – te toet-sen, totdat de gewenste snelheid is bereikt.

- Toets led 5 voor het activeren van de intensief stand en toets 5 nogmaals om de stand direct uitte schakelen. Het advies geldt, dat de intensief stand tot ongeveer 5 minuten na het koken aan moet staan. Automatisch uitschakelen. Automatisch uitschakelen van de intensief stand na 5 minuten is mogelijk. De wasemschouw is uitgerust met deze functie, maar is nog niet ingesteld. Om dit in te stellen, kunt u het volgende doen: De verlichting en de motor moeten uitgeschakeld zijn. Druk op de – toets totdat de leds knipperen. - 1 keer knipperen van led 2, 3 en 4 = de functie staat uit. - 2 keer knipperen van led 2, 3 en 4 = de functie staat aan. Terwijl de timer van 5 minuten loopt, kan de intensief stand direct worden uitgeschakeld door led 5 in te drukken. Terwijl de timer van 5 minuten loopt, is de filterindicator uitgeschakeld.

Nalooptijd :Deze functie laat U toe om, nadat het koken gedaan is, de laatste resterende dampen en geuren in dekeuken af te voeren. Bij het beëindigen van het koken zet U de afzuigkap af. Om het naloop pro-gramma aan te zetten moet de motor afstaan en de verlichting aan. Druk op de intensief toets 5- 2 oplichtingen van leds 1 & 5 bevestigingen een nalooptijd van 5 min. - 3 oplichtingen van leds 1 & 5 bevestigingen een nalooptijd van 10 min. - 4 oplichtingen van leds 1 & 5 bevestigingen een nalooptijd van 15 min. - 1 oplichtingen van leds 1 & 5 bevestigingen de annulatie van deze functieIndicatie verzadiging van de metaal filters Na ongeveer 200 uren gebruik zal er een Led 1 kort oplichten om aan te gevenDat de metaal filters dienen gereinigd te worden.

( zie onderhoudOm deze functie terug te resetten laat U het licht branden en moet de motor afstaanDruk vervolgens op de + toets gedurende 3 à 4 seconden. Het oplichten van de led 1, 2, 3, 4 & 5 bevesti-gen het op nul zetten van deze functie. Indicatie verzadiging van de carbon filters Na ongeveer 400 uren gebruik zal er een Led 1 kort 2 maal oplichten om aan te geven dat de carbon filterdienen vervangen te worden. Om deze functie terug te resetten laat U het licht branden en moet de motor afstaanDruk vervolgens op de + toets gedurende 10 seconden. Voor vervanging van de carbon filters (zie recyclageleds 1, 2, 3, 4 & 5 lichten 1 maal op = functie niet meer in dienst. leds 1, 2, 3, 4 & 5 lichten 2 maal op = functie is in dienst.

36NLInstellingen voor gebruik van afstandbediening :De wasemschouw is uitgevoerd met een sensor voor een afstandbediening. Om deze mogelijkheid in te stellen, kan de functie worden geactiveerd:Door led ‘1’ (verlichting) in te drukken terwijl de motor en de verlichting uit staan, totdat led 1 knippert, dit geeft aan dat de functie in werking is. Eén keer knipperen van led 1 betekent functie staat uit - ‘OFF’. Twee keer knipperen van led 1 betekent functie aan –‘ON’. Let op. De afstandbediening werkt op standaard LR03-AAA 1. 5 volt zink-alkaline batterijen zoals aan-gegeven in figuur 9. Deze batterijen zorgen voor een goede stroomvoorziening gedurende het gebruikvan de afstandbediening. De batterijen moeten op de juiste wijze worden vernietigd en nooit worden blootgesteld aan hitte. Nooit in het vuur gooien. Zorg voor het milieu en deponeer de batterijen in de chemobak.

5 GEBRUIKSADVIES• Om een optimale afzuiging van de kookdampen te realiseren is het aan te bevelen om het apparaatvoor het koken in te schakelen en enige tijd aan te laten nadat het eten bereid is. Voor voedsel dat weinigdamp ontwikkelt, is een lagere afzuigsnelheid voldoende. • Zeer belangrijk : flambeer nooit een gerecht onder de afzuigka. Bij het gebruik van een gaskookplaat en een in werking zijnde afzuigkap, mogen de branders nooitbranden zonder dat deze afgedekt worden door een pan. Schakel het gas uit, of zet het op de laagstestand wanneer de pan verwijderd wordt. • Frituurpannen dienen altijd onder toezicht gehouden te worden, aangezien oververhit vet tot brandkan leiden in de afzuigkap. 6 ONDERHOUDSchakel de stroomtoevoer altijd uit indien er onderhoud aan wordt gepleegd.

Het apparaat is op een dermate manier ontworpen dat het schoonmaken ervan op zeer eenvoudige wijze kan worden uitgevoerd, waardoor het langer mee gaat. • Verwijderen van de filtersDe lters dienen regelmatig gereinigd te worden in overeenstemming met het gebruik.

Ze kunnenhandmatig worden schoongemaakt d. m. v. een warm sopje waarin de filters worden gespoeld, of in deafwasmachine. Deze maatregel voorkomt het gevaar van brand. • Behuizing:Gebruik geen natte doeken om de behuizing te reinigen. Het gebruik van een milde zeep in combinatiemet een vochtige doek wordt aangeraden. Steek geen handen of andere objecten in de luchtinlaat. • Afvoerkanaal:Controleer ieder half jaar of het afvoerkanaal niet verstopt is conform de lokale regels t. a. v. luchtafvoe-rkanalen. • Verlichting:Voordat eventuele reparatiewerkzaamheden aan het appararaat mogen worden uitgevoerd, dient delichtschakelaar te worden uitgeschakeld. Gebruik geen sterkere lampen en verander niet van type. 7 AFTER SALES SERVICE• In het geval dat de afzuigkap niet goed functioneert, dient u uw installateur te raadplegen. Deze.

37kan de aansluitingen van het apparaat controleren. • Indien de stroomkabel beschadigd is, kan deze uitsluitend worden vervangen door een erkendeinstallateur, aangezien speciaal gereedschap vereist is. • Schakel in ieder geval de stroomtoevoer af. • Indien u onderdelen wilt bestellen dient het nummer van het apparaat vermeld te worden. Dit nummerbevindt zich op het identificatieplaatje dat op de afzuigkap geplaatst is• Om aanspraak op de fabrieksgarantie te maken, dient de aankoopnota overlegd te worden. • De garantie termijn gaat in op datum van uw factuur. Hou deze steeds bij de hand bij eventueleservice.

Onze garantie dekt geen vervanging van : - lampen, halogeenspots- filter8 OPMERKINGENDit apparaat voldoet aan de Europese Laagspanningsrichtlijn 2006/95/EEG inzake de elektrische veiligheid en aan de Europese normen 2004/108/EEG inzake de elektromagnetische compatibiliteit en 93/68/EEG inzake de CE markering. Wanneer het symbool van een doorstreepte vuilnisemmer op wielen op een product is bevestigd,betekent dit dat het product conform is de Europese Richtlijn 2002/96/EC. Uw apparaat werd ontworpen met en vervaardigd uit onderdelen en materialen van superieure kwaliteit, die gerecycleerd en opnieuw gebruikt kunnen worden. Gelieve u te informeren in verband met het plaatselijke inzame-lingsysteem voor elektrische en elektronische apparaten. Gelieve u te houden aan de plaatselijke regle-mentering en apparaten niet met het gewone huisvuil mee te geven.
