PROEL S.p.A. (World Headquarters - Factory) Via alla Ruenia 37/43 - 64027 Sant’Omero (Te) –Italy Tel: +39 0861 81241 - Fax: +39 0861 887862

www.proel.com

CO4012

PROCEDURA DI INSTALLAZIONE

Colonna sonora 2 vie HF, di facile installazione, dotata di

trasformatore interno, griglia metallica di protezione e

corpo in Alluminio che conferisce all’apparecchio

un’elevata robustezza meccanica. Particolarmente

indicata in ambienti acusticamente critici, dove grazie alla

particolare costruzione riesce a garantire un’elevata

direttività del suono.

L’installazione del diffusore C04012 è estremamente

semplice e può essere realizzata con successo in pochi

minuti.

[1]In presenza di ascoltatori seduti, per ottenere il

miglior effetto sonoro, è necessario fissare il

diffusore con la parte centrale ad un’altezza di 1,4 m

da terra mentre nel caso di ascoltatori in piedi,

l’altezza consigliata è di 1,7 m.

[2]La potenza d’uscita del diffusore viene selezionata

collegando la linea di segnale in ingresso alla coppia

comune COM (cavo Nero) e il cavo di colore (Rosso-

Giallo–Verde) a seconda della potenza desiderata

riportata sull’etichetta del trasformatore interno.

Nota:

Rosso – 40W

Giallo - 20W

Verde – 10W

E’ possibile accedere al trasformatore svitando la

base della colonna.

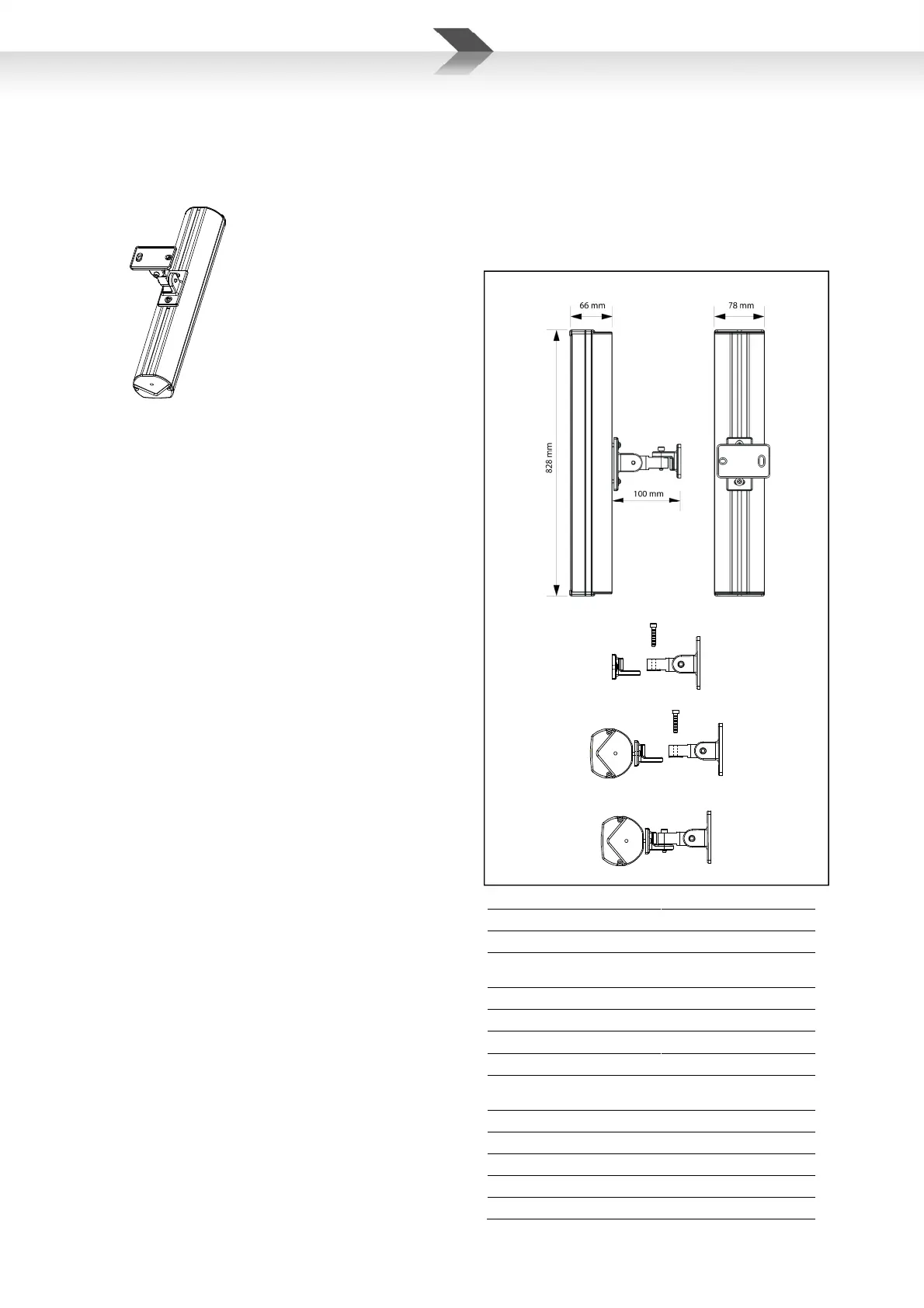

[3]Per installare correttamente la colonna sonora è

necessario posizionare e fissare a parete l’apposito

snodo/supporto in dotazione alla stessa nel seguente

modo, facendo riferimento alla figura:

a.Svitare la vite centrale e separare lo snodo nelle

parti

b.Fissare la parte di sinistra agli appositi dadi nella

slitta posteriore della colonnina, usando i bulloni

in dotazione

c.Fissare la parte destra al muro con dei tasselli

d.Ancorare la parte già fissata alla colonnina

all’altra parte dello snodo, utilizzando la vite

svitata in precedenza

e.Effettuare l’opportuno orientamento verso l’area

di ascolto e bloccare infine lo snodo serrando le

viti

ModelCO4012

TypeColumn Speaker

SpeakersW: 12 x 2”

T: 1”

Power taps @ 100V40/20/10W

Frequency response180Hz -18KHz

SPL(1W/m)92 dB

SPL MAX (Pmax @ 1m)108 dB

Coverage Angle

1KHz/4KHz (-6dB)

V: 30°/25°

H: 170°/150°

Construction materialsAluminium

ColourWhite (RAL 9010)

Dimensions (W x H x D) 78 x 828 x 66 mm

Weight3.5Kg

Fixing system Bracket
