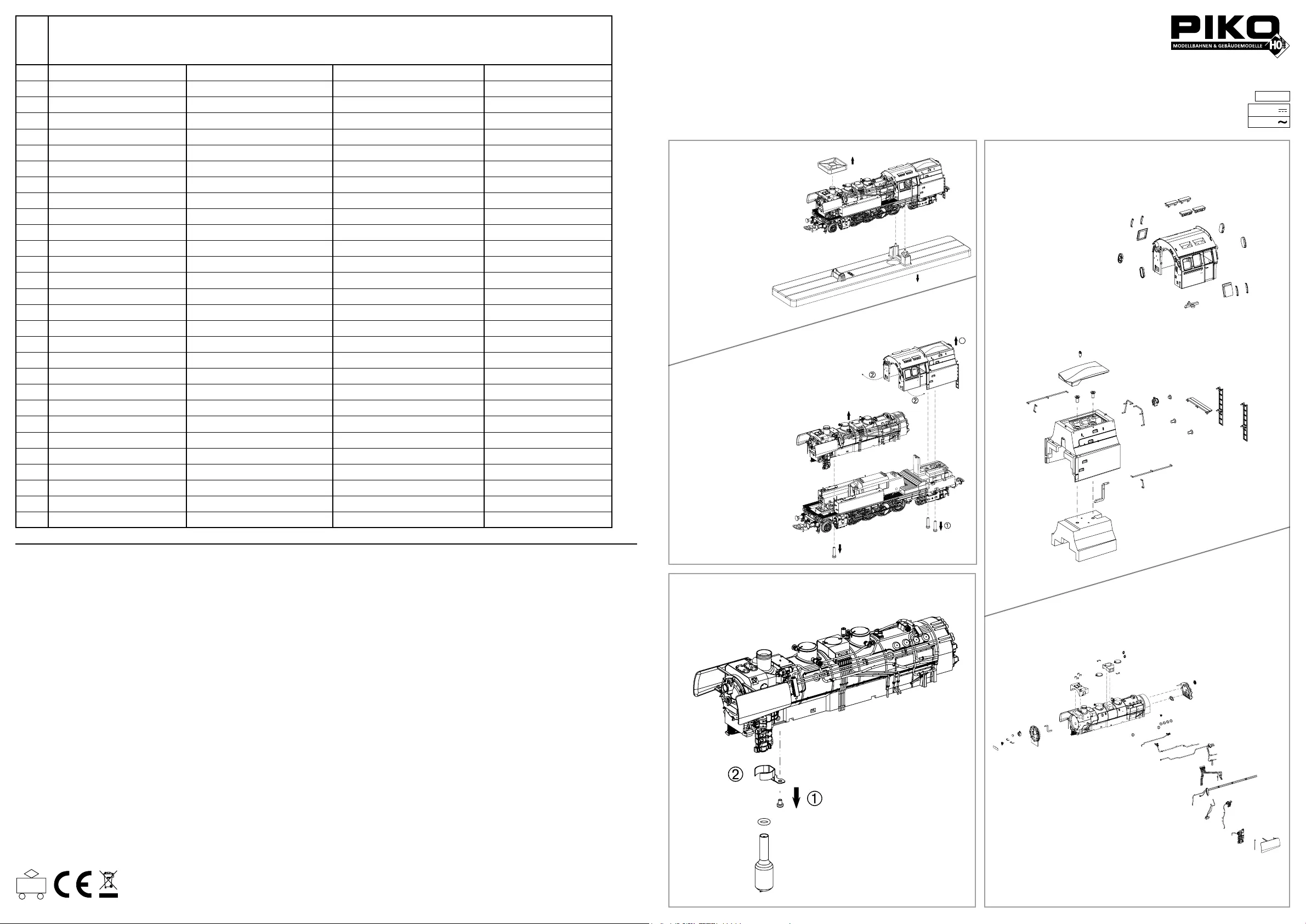

BEDIENUNGSANLEITUNG

DAMPFLOKOMOTIVE BR 83.10

Instruction sheet for Steam Locomotive BR 83.10

# 50632 Gleichstrom DC

# 50633 Wechselstrom AC

0-12 V

0-16 V

50632-90-7010_V2

PIKO Spielwaren GmbH • Lutherstraße 30 • 96515 Sonneberg • GERMANY



f

g

PIKO # 56163

PluX22

Wichtige Informationen sind in der Verpackung und in der Anleitung enthalten.

Bitte bewahren Sie diese auf.

Kesselanbauteile:

Additional boiler detail parts

Accessoires de chaudière

Aanbouwdelen ketel

Führerhaus- und Kohlekasten Anbauteile:

Additional cab and coal bunker detail parts

Accessoires de cabine de conduite et boîte à charbon

Aanbouwdelen machinstenhuis en kolenbak

Rauchgenerator:

Smoke generator

Générateur de fumée

Rookgenerator

Lok von Grundplatte abheben:

Lifting the loco from the base plate

Soulèvement de la locomotive de la plaque de base

Loc van de bodemplaat afnemen

Demontage Kessel und Führerhaus:

Removing the boiler and cab

Démontage de la chaudière et de la cabine de conduite

Demontage ketel en machinistenhuis

Notizen:

Taste /

Key /

Touches /

Toets

Funktion / Function / Fonctions / Functie

F0

LichtLightÉclairageLicht

F1

FahrgeräuschTraveling SoundBruit moteurMotorgeluid

F2

Pfeife kurzShort Whistle BlastSifet à vapeur courtFluit kort

F3

RauchgeneratorSmoke UnitGénérateur de fuméeRookgenerator

F4

GlockeBellBellBel

F5

Zugbeleuchtung: Lok ziehtTrain Lighting: Engine pullingÉclairage du train: la locomotive tireTreinverlichting: loc trekt

F6

Zugbeleuchtung: Lok schiebtTrain Lighting: Engine pushingÉclairage des trains: la locomotive pousseTreinverlichting: loc duwt

F7

RangiergangSwitching GearVitesse de manœuvresRangeergang

F8

FührerstandsbeleuchtungCab LightÉclairage cabineVerlichting machinistenhuis

F9

FahrwerksbeleuchtungChassis LightsClignotement de la boîte à feuFlakkeren in de vuurkist

F10

Pfeife langLong Whistle BlastLong sifetFluit lang

F11

Pfeife mittelMiddle Whistle BlastMedium sifetFluit medium

F12

FührerstandstürCab DoorPorte cabineDeuren machinistenhuis

F13

FührerstandsfensterCab WindowFenêtreRamen machinistenhuis

F14

ZylinderdampfCylinder Steam ReleaseDégagement de vapeur de cylindreCilinderstoomafgifte

F15

LuftpumpeAir PumpPompe à airLuchtpomp

F16

Kohle schaufelnShoveling CoalPelletage du charbonSteenkool scheppen

F17

KuppelnCouplingAtteler/DételerKoppeling aan-/loskoppelen

F18

SicherheitsventilSafety ValveValve de sécuritéVeiligheidsklep

F19

NotbremseEmergency BrakeFrein de sécuritéNoodrem

F20

ZugbremseTrain BrakesFrein de trainTreinrem

F21

AusschlackenFirebox GratesGrilles de foyerSlakken uitscheppen

F22

SandenSandingSablièreZand strooien

F23

SchienenstößeClickety-ClackBruit des joints de railsRailstoten aan/uit

F24

KurvenquietschenCurve SquealBruit de grincement dans les courbesRailknerpen in bochten aan/uit

F25

InjektorInjectorInjecteurInjector

F26

WasserförderpumpeWater PumpPompe à eauWaterpomp

F27

LautstärkeregelungVolume RegulatorRéglage du volumeVolumeregeling

F28

Ton ausMuteMuteGeluid uit
