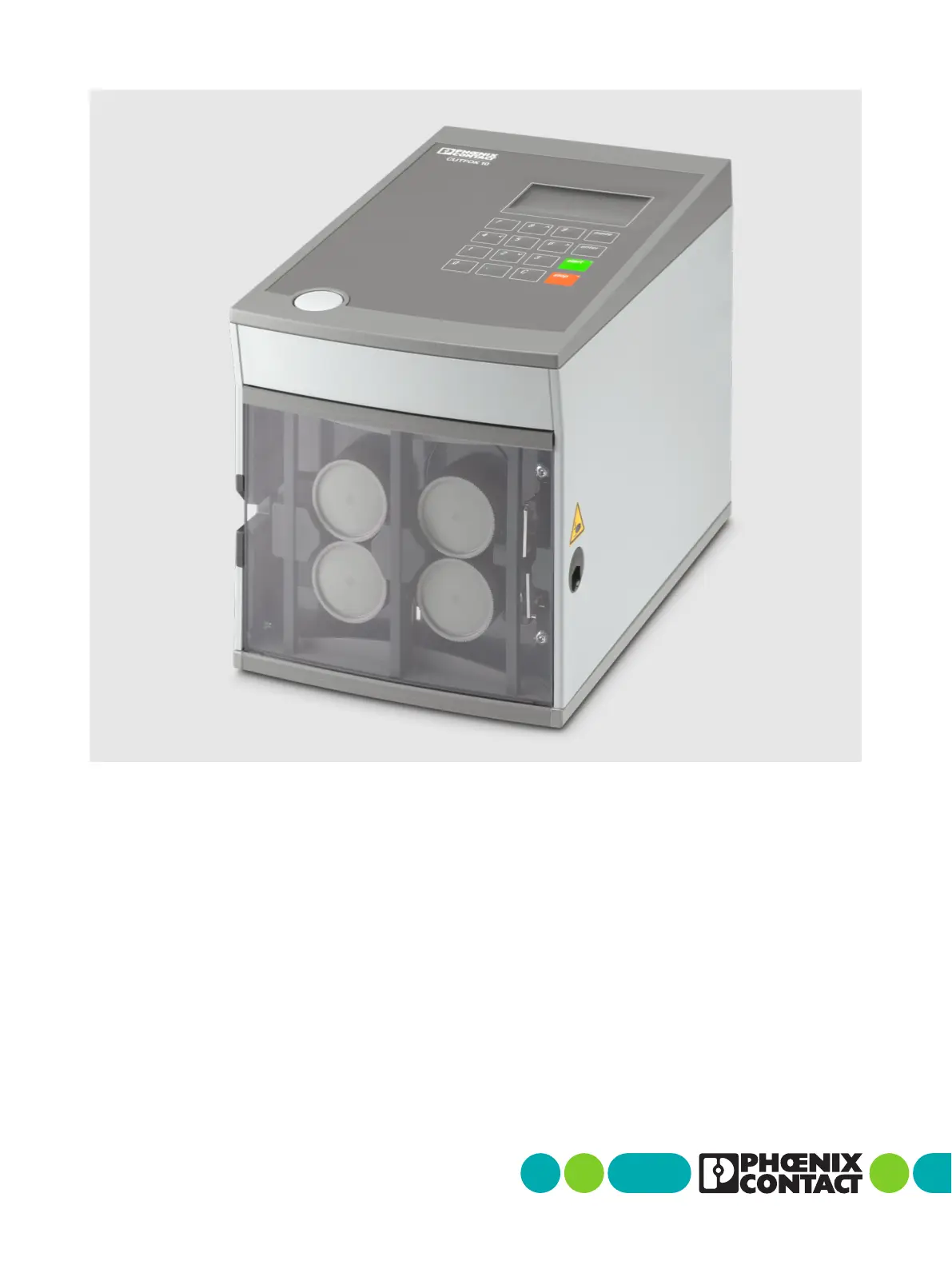

Phoenix Contact CUTFOX 10 Handleiding

CUTFOX 103 / 22 Phoenix Contact102786_nl_06Inhoudsopgave1 Voor uw veiligheid. 51. 1 Codering van de waarschuwingen. 51. 2 Kwalificatie van de gebruikers. 51. 3 Toepassingsgebied van het product. 61. 3. 1 Reglementair gebruik. 61. 3. 2 Veranderingen van het product. 62 CUTFOX 10 bedienen. 72. 1 Omvang van de levering en overzicht. 72. 2 CUTFOX 10 opstellen. 82. 3 Aansluiten en kabel plaatsen. 92. 4 Kabel automatisch op maat snijden. 102. 5 Snijopdrachten op de pc projecteren. 112. 6 Kabel handmatig op maat snijden. 132. 7 Snijden beëindigen. 133 Verhelpen van storingen. 143. 1 Foutmeldingen op het display. 143. 2 Gesneden lengte onjuist. 153. 3 Snelheid van het kabeltransport instellen. 153. 4 CUTFOX 10 kan niet worden ingeschakeld. 163. 5 Rollen opnieuw instellen of vervangen. 173. 6 Snijmes vervangen. 18A Bijlage. 19A 1 Bestelgegevens. 19A 2 Technische gegevens.

Voor uw veiligheid102786_nl_06 Phoenix Contact 5 / 22Nederlands1 Voor uw veiligheidLees dit handboek zorgvuldig en bewaar het voor latere raadpleging.1.1 Codering van de waarschuwingen1.2 Kwalificatie van de gebruikersDe beschrijvingen in dit handboek over het gebruik van het product zijn uitsluitend be-stemd voor elektrotechnici of door elektrotechnici geïnstrueerde personen. De gebrui-kers moeten vertrouwd zijn met de relevante veiligheidsconcepten binnen de automati-seringstechniek en met de geldende normen en overige voorschriften.Alle personen die met de inbedrijfstelling, bediening en het onderhoud van de CUTFOX 10 te maken hebben, moeten gekwalificeerd zijn en dit handboek nauwkeurig doorgelezen hebben. In het bijzonder moeten ze gevaren kunnen herkennen.Dit symbool duidt op gevaren die persoonlijk letsel kunnen veroorzaken.

Er zijn drie signaalwoorden die de ernst van het mogelijke letsel aangeven.GEVAARWijst op een gevaar met een hoog risiconiveau. Als het gevaar niet wordt ver-meden, leidt dit tot dodelijk of ernstig letsel.WAARSCHUWINGWijst op een gevaar met een gemiddeld risiconiveau. Als het gevaar niet wordt vermeden, kan dit dodelijk of ernstig letsel veroorzaken.VOORZICHTIGWijst op gevaar met een laag risiconiveau. Als het gevaar niet wordt vermeden, kan dit leiden tot gering of matig letsel.Dit symbool met het signaalwoord LET OP waarschuwt voor handelingen die kunnen leiden tot materiële schade of een storing.Hier vindt u aanvullende informatie of verdere informatiebronnen.

Gebruik in geen geval staaldraden of dergelijke, want dit kan de snijmessen vernielen.Zelf uitgevoerde wijzigingen aan de CUTFOX 10 zijn om veiligheidsredenen verboden.U kunt de vereiste lengte en het aantal aders rechtstreeks op het toetsenbord van de CUTFOX 10 invoeren of via de meegeleverde software op de pc documenteren en in de CUTFOX 10 laden.VeiligheidssymbolenOm potentiële gevaren duidelijk te herkennen, mag het veiligheidssymbool (6 in Afbeelding 2-1) in geen geval worden verwijderd, beschadigd of overgeplakt.WAARSCHUWING: Snij- en knelgevaarSteek nooit uw vingers in de uittreedopening. U mag de uittreedopening niet manipuleren.1.3.2 Veranderingen van het productDe frontdeur dient voor de veiligheid van de gebruiker.

U mag in geen geval veranderingen hieraan aanbrengen, deze verwijderen of middels ombouwen overbruggen.U mag de CUTFOX 10 alleen met gesloten frontdeur gebruiken.Trek voor reparatiewerkzaamheden de netstekker eruit.Controleer of zich geen vreemde voorwerpen in de behuizing bevinden.Gebruik alleen originele reserveonderdelen van Phoenix Contact.Aanpassingen van de hardware en firmware van het apparaat zijn niet toegestaan.Ondeskundige werkzaamheden of wijzigingen aan het apparaat kunnen de veiligheid in gevaar brengen of het apparaat beschadigen. U mag het apparaat niet zelf repareren. Neem contact op met Phoenix Contact als het apparaat defect is.

CUTFOX 108 / 22 Phoenix Contact102786_nl_062.2 CUTFOX 10 opstellenVereisten voor de plaats van opstellingLET OP: Bij bedrijf en opslag vermijdenGebruik het apparaat alleen op locaties die zo stofvrij, droog en spatwaterdicht mogelijk zijn. Vermijd plaatsen die zijn blootgesteld aan hitte, direct zonlicht of lage temperaturen (temperatuurbereik: 15 °C ... 35 °C).Mors geen vloeistoffen op de CUTFOX 10.Stel de CUTFOX 10 niet bloot aan sterke trillingen en stoten.Bij verplaatsing van een koude naar een warme plek kan condens ontstaan.Voor gebruik van de CUTFOX 10 frontdeur openen en condens laten verdampen.De plaats van opstelling moet vlak en horizontaal zijn.Afbeelding 2-2 Voorbeeld voor vastzetten van de CUTFOX 10• Stel de CUTFOX 10 zodanig op dat deze niet van het werkvlak kan glijden. Gebruik hiervoor een antislipmat of fixeer de CUTFOX 10, zoals in afbeelding 2.3 (rechts) weergegeven.

CUTFOX 10 bedienen102786_nl_06 Phoenix Contact 9 / 22Nederlands2.3 Aansluiten en kabel plaatsenOp het net aansluiten• Sluit de netkabel aan (A).• Schakel de CUTFOX 10 met de netschakelaar (B) in (I drukken).Het display en de rode led “stop” branden.Kabel plaatsen• Druk op de deuropener (A) en klap de frontdeur om-laag (B).De rollen worden hierbij opgetild.• Plaats de kabel tussen de rollen en trek deze door de kabelgeleiding en de uitreedopening naar buiten (C).• Klap de frontdeur omhoog.De rollen klemmen hierbij de kabel vast.Als u zeer zacht of hard materiaal snijdt, kan het zinvol zijn om de aandrukkracht van de aandrijfrollen te wijzigen (zie pagina 17).Maateenheid tussen millimeter en inch omstellenVooraf ingesteld is millimeter• Druk ongeveer zes seconden op de toets “mode” tot deze weergave verschijnt.• Druk op de toets “4” voor de mm/inch-omstelling.De ingestelde maateenheid is omlijnd (hier: mm).• De toets “2” stelt de maateenheid in op millimeter.De toets “8” stelt de maateenheid in op inch.• Druk op de toets “enter” om de invoer op te slaan en terug te keren naar de modusselectie.Via de toets “mode” keert u terug naar de modusse-lectie zonder op te slaan.

CUTFOX 1010 / 22 Phoenix Contact102786_nl_062.4 Kabel automatisch op maat snijdenDe CUTFOX 10 snijdt het ingevoerde aantal automatisch op een bepaalde lengte. Dit is de standaardmodus die bij het inschakelen actief is.• Schakel de CUTFOX 10 in.• Plaats de kabel zoals beschreven (zie pagina 9).• Om naar deze modus te wisselen, drukt u op de toets “mode” en dan op de toets “1”.Parameters invoeren • Voer de lengte en het aantal sneden in met de toetsen “0” tot “9”.• U kunt de invoerwaarden overschrijven of met de toets “C” wissen.• Bij inch-invoer kunt u de decimalen invoeren.• Ga naar de volgende regel met de toets “enter”.Snijden starten • Druk op de toets “start”. De groene led brandt.Het snijden verloopt automatisch.Snijden stoppen of afbre-ken• U kunt het snijden stoppen. Druk hiervoor op de toets “stop”.

De rode led “stop” knippert.• Om het snijden voort te zetten, drukt u op de toets “start”.• Als u het snijden wilt afbreken, drukt u minstens twee seconden op de toets “stop”. De restweergave wordt op “0000” gezet.Op maat snijden succesvol Als op maat snijden is beëindigd, staat de restweergave op “0000” en wordt er een vinkje weergegeven.U kunt lengte en aantal opnieuw invoeren.Modus wisselen • Druk op de toets “mode” om terug te keren naar de modusselectie.Lengte (mm of inch, zie pagina 9)Aantal snedenRest (resterend aantal sneden)

CUTFOX 10 bedienen102786_nl_06 Phoenix Contact 11 / 22Nederlands2.5 Snijopdrachten op de pc projecterenU kunt met de software CUTSOFT op de pc gegevensrecords met snijopdrachten maken. De gegevensrecords bevatten informatie over het gewenste aantal en lengte, alsmede een beschrijving van de kabel. Deze gegevensrecords worden dan een voor een door de CUTFOX 10 verwerkt. U kunt tot 20 projecten (lijsten) met maximaal 100 gegevensre-cords (snijopdrachten) opslaan en laten afwerken.De software CUTSOFT is verkrijgbaar als download op: phoenixcontact.com/product/1206829• Installeer de software CUTSOFT op een pc.• Schakel de CUTFOX 10 en de pc uit, alvorens beide te verbinden.• Verbind de CUTFOX 10 via een RS-232-kabel met de pc. De RS-232-interface bevindt zich aan de achterzijde van de CUTFOX 10.

Een geschikte adapterkabel kan als toebehoren worden besteld.• Schakel de CUTFOX 10 en de pc weer in.• Plan de snijopdrachten met behulp van de software CUTSOFT op de pc.• Schakel naar de passende modus. Druk daarvoor op de toets “mode” en dan op de toets “2”.Project in CUTFOX 10 la-den• Laad het gewenste project met behulp van de software op de CUTFOX 10.Terwijl het project in de CUTFOX 10 wordt geladen, verschijnt een weergave op het display.

Als het project is geladen, verschijnt een weergave over de projectselectie.Projectselectie • Selecteer het projectnummer.De toets “2” verlaagt het nummer.De toets “8” verhoogt het nummer.• Druk op de toets “enter” om de selectie te bevestigen.Vervolgens worden de instellingen van het geselecteerde project weergegeven.Beschrijvende tekstAantal gegevensrecordsProjectnummerProjectnummerRecordnummerAantal gegevensrecordsLengteAantalRest Beschrijvende tekst

CUTFOX 1012 / 22 Phoenix Contact102786_nl_06Project wissen • Als u het actuele project wilt wissen, houd de toets “stop” dan minstens twee secon-den ingedrukt. Deze weergave verschijnt. • Om het project te wissen en terug te keren naar de projectselectie, drukt u op de toets “2”. • Om terug te keren naar de projectselectie zonder te wissen, drukt u op de toets “enter”. Instellingen wijzigen U kunt de in de projectselectie weergegeven waarden voor lengte en aantal bewer-ken. De wijzigingen blijven behouden tot van project wordt gewisseld of het project wordt verlaten. Permanente wijzigingen moeten op de pc worden geprojecteerd en in de CUTFOX 10 worden geladen. Voorbeeld: in een gegevensrecord moeten meer kabels worden gesneden dan u momen-teel nodig hebt. Verlaag het aantal met het toetsenbord.

Bij de volgende oproep van de gegevensrecord wordt echter het opgeslagen hogere aantal toegepast. • Selecteer met de toetsen “0” tot “9” een gegevensrecord. • U kunt de invoerwaarden overschrijven of met de toets “C” wissen. • Ga naar de volgende regel met de toets “enter”. • Voer aantal en lengte van de sneden in met de toetsen “0” tot “9”. • Bij inch-invoer kunt u de decimalen invoeren. Snijden starten • Plaats de kabel zoals beschreven (zie pagina 9). • Druk op de toets “start”. De groene led brandt. De CUTFOX 10 werkt de aangegeven gegevensrecord af. Snijden stoppen of afbre-ken• U kunt het snijden stoppen. Druk hiervoor op de toets “stop”. De rode led “stop” knippert en er verschijnt de volgende weergave. • Om het snijden voort te zetten, drukt u op de toets “start”. • Om het snijden te annuleren, wisselt u naar een andere gegevensrecord of verlaat u het project met de toets “mode”.

CUTFOX 10 bedienen102786_nl_06 Phoenix Contact 13 / 22Nederlands2.6 Kabel handmatig op maat snijdenU kunt de kabel via toetscommando's transporteren en laten snijden.• Plaats de kabel zoals beschreven (zie pagina 9).• Schakel de CUTFOX 10 in.• Om naar deze modus te wisselen, drukt u op de toets “mode” en dan op de toets “3”.Kabel op maat snijden • Druk op de toets “6” tot de gewenste kabellengte is getransporteerd.• Druk op de toets “2” om de kabel af te snijden.Lengte wissen • Druk op de toets “C” om de ingestelde lengte te wissen.Modus wisselen • Druk op de toets “mode” om terug te keren naar de modusselectie.2.7 Snijden beëindigen• Als er geen kabels meer moeten worden gesneden, schakel dan de netschakelaar uit (0 indrukken).• Open de frontdeur en verwijder de kabel.Getransporteerde lengte (mm of inch, zie pagina 9)Snijden

CUTFOX 1014 / 22 Phoenix Contact102786_nl_063 Verhelpen van storingen3.1 Foutmeldingen op het displayDruk op de toets “enter” om de foutmelding te wissen.Tabel 3-1 Foutmeldingen en storingen verhelpenDisplay Oorzaak OplossingFrontdeur is geopend. • Sluit de frontdeur.De fout wordt geactiveerd, als de motor stroomt ont-vangt maar de meetrol niet draait.De meetrol (1) herkent geen kabel • Plaats een nieuwe kabel.Tijdens transport van de kabel is een opstopping of knoop ontstaan. De aan-drijfrollen (2) slippen.• Controleer of een opstopping of knoop de toevoer hindert.De vereiste kracht voor het afwikkelen van de kabel is te groot. De aandrijfrol-len (2) slippen.• Controleer of de vereiste kracht voor het afwikkelen van de kabel te groot is.De rollen transporteren de kabel niet juist.

De aandrijfrollen slippen.• Stel de aandrukkracht van de aandrijfrollen in (zie pagina 17).• Vervang de aandrijfrollen (zie pagina 17).• Gebruik de aandrijfrollen die aan de kabel zijn aange-past (zie pagina 19).De meetrol (1) slipt op de kabel. • Controleer of de meetrol is versleten.• Gebruik een meetrol die aan de kabel is aangepast (zie pagina 19).De fout wordt ge-activeerd als de motorstroom te sterk stijgt.Tijdens transport van de kabel is een opstopping of knoop ontstaan. De aan-drijfrollen (2) blokkeren helemaal of bijna.• Controleer of een opstopping of knoop de toevoer hindert.De vereiste kracht voor het afwikkelen van de kabel is te groot. De aandrijfrol-len (2) blokkeren helemaal of bijna.• Controleer of de vereiste kracht voor het afwikkelen van de kabel te groot is.Maximale snijkracht overschreden.

• Controleer of er een te grote kabeldoorsnede is gebruikt of dat de kabel om een andere reden niet geschikt is.• Vervang de snijmessen (zie pagina 18).

Verhelpen van storingen102786_nl_06 Phoenix Contact 15 / 22Nederlands3.2 Gesneden lengte onjuist• Controleer of de aandrijf- of meetrollen versleten zijn en vervang ze.• Stel de aandrukkracht van de aandrijfrollen in (zie pagina 17).• Als de isolatie van de kabels zeer hard is, kunt u de meetrol vervangen door een PU-rol of stalen rol (zie pagina 17).Als de ingestelde lengte constant niet met de daadwerkelijke lengte overeenstemt, moet u de CUTFOX 10 opnieuw afstellen.• Druk ongeveer zes seconden op de toets “mode” tot deze weergave verschijnt.• Druk op de toets “1” voor de lengte-afstelling.Er verschijnt een waarde voor de lengte-afstelling (hier: 5659).

Deze waarde toont het aantal impulsen per meter.• De toets “2” vermindert de waarde en dus de transportlengte.De toets “8” verhoogt de waarde en dus de transportlengte.• Druk op de toets “enter” om de invoer op te slaan en terug te keren naar de modus-selectie.Via de toets “mode” keert u terug naar de modusselectie zonder op te slaan.3.3 Snelheid van het kabeltransport instellenU kunt de snelheid van het kabeltransport instellen.

Deze snelheid is voor automatisch en handmatig bedrijf afzonderlijk instelbaar.• Druk ongeveer zes seconden op de toets “mode” tot deze weergave verschijnt.• Druk voor wijzigen van de snelheid bij automatisch bedrijf op de toets “2” of bij hand-matig bedrijf op de toets “3”.• De snelheid is vooraf ingesteld op 100% en kan worden gereduceerd.De toets “2” vermindert de waarde en zo de snelheid.De toets “8” verhoogt de waarde en zo de snelheid.• Druk op de toets “enter” om de invoer op te slaan en terug te keren naar de modus-selectie.Via de toets “mode” keert u terug naar de modusselectie zonder op te slaan.

CUTFOX 1016 / 22 Phoenix Contact102786_nl_063.4 CUTFOX 10 kan niet worden ingeschakeldGeen netaansluiting• Controleren of de netstekker op de netaansluiting van de CUTFOX 10 en de connec-tor met randaarde op het stopcontact zijn aangesloten.• Controleer of de voeding van het stopcontact in orde is.Netzekering defectWAARSCHUWING: Gevaar voor letselSchakel de CUTFOX 10 uit en trek de netstekker eruit.• Trek de zekeringhouder eruit.• Controleer de netzekeringen.• Vervang de defecte netzekering (bestelgegevens zie pagina 19).• Schuif de zekeringhouder in.LET OP:De zekeringhouder moet vastklikken.

Bij standaard-kabels moet deze niet worden gewijzigd.In het algemeen geldt:– Hard en dik materiaal: meer druk– Zacht en dun materiaal: minder druk• Druk op de deuropener en klap de frontdeur omlaag.• Stel de aandrukkracht in met de stelschroef.Naar links draaien  meer drukNaar rechts draaien  minder drukAandrijf- of meetrollen vervangenWAARSCHUWING: gevaar voor letselSchakel de CUTFOX 10 uit en trek de netstekker eruit.• Druk op de deuropener en klap de frontdeur omlaag.• Plaats de bijgeleverde aftrekhaak achter de rollen en druk de rollen eraf.LET OP:Vervang de aandrijfrollen altijd per paar.• Let bij het plaatsen van de rollen op het geleidevlak.• Vervang de rollen (bestelgegevens zie pagina 19).• Klap de frontdeur omhoog.• Steek de netstekker er weer in.

CUTFOX 1018 / 22 Phoenix Contact102786_nl_063.6 Snijmes vervangen Aandrijfrollen demonterenWAARSCHUWING: Gevaar voor letselSchakel de CUTFOX 10 uit en trek de netstekker eruit.• Druk op de deuropener en klap de frontdeur omlaag.• Plaats de bijgeleverde aftrekhaak achter de aan-drijfrollen en druk de rollen eraf.Snijmes demonteren• Draai de schroeven los met de bijgeleverde inbussleutel.• Verwijder beide snijmessen.Snijmessen monterenLET OP:Vervang altijd beide snijmessen.Zorg er bij de montage voor dat de schuine snijvlakken naar buiten zijn gericht.• Plaats het onderste mes met het draadinzetstuk van rechts op de houder.• Plaats het bovenste mes van links op de houder.• Bevestig de schroeven met de inbussleutel.LET OP:Let bij de montage van de rollen op de positie van de geleidevlakken tegen de assen.• Monteer de aandrijfrollen weer.• Klap de frontdeur omhoog.• Steek de netstekker er weer in.

Phoenix Contact 21 / 22Neem de volgende aanwijzingen in achtAlgemene gebruiksvoorwaarden voor technische documentatiePhoenix Contact behoudt zich het recht voor de technische documentatie en de in deze technische documentatie beschreven producten zonder voorafgaande kennisgeving te wijzigen, te corrigeren en/of te verbeteren, voor zover van toepassing. Dat geldt eveneens voor wijzigingen i.v.m. technische verbeteringen.Het bezitten van technische documentatie (met name van gebruikersdocumentatie) im-pliceert geen informatieplicht voor Phoenix Contact m.b.t. eventuele wijzigingen van de producten en/of de technische documentatie. U bent zelf verantwoordelijk voor de con-trole op de geschiktheid en de toepassing van de producten in de concrete toepassing, met name met betrekking tot het voldoen aan de geldende normen en wetgeving.

Alle aan de technische documentatie te ontlenen informatie wordt zonder enige vorm van uitdruk-kelijke, concludente of stilzwijgende garantie ter beschikking gesteld.Voorts gelden uitsluitend de bepalingen van de op het desbetreffende moment actuele Algemene Voorwaarden van Phoenix Contact, met name voor een eventuele garantieaan-spraak.Dit handboek inclusief de daarin opgenomen afbeeldingen zijn beschermd volgens de wet op het auteursrecht. Geen enkele wijziging van de inhoud of gedeeltelijke publicatie is toegestaan.Phoenix Contact behoudt zich het recht voor om voor de hier gebruikte productaandui-dingen van Phoenix Contact-producten eigen eigendomsrechten vast te leggen. Het vast-leggen van eigendomsrechten hierop door derden is verboden.Andere productaanduidingen kunnen wettelijk beschermd zijn, ook wanneer deze niet als zodanig zijn aangeduid.
