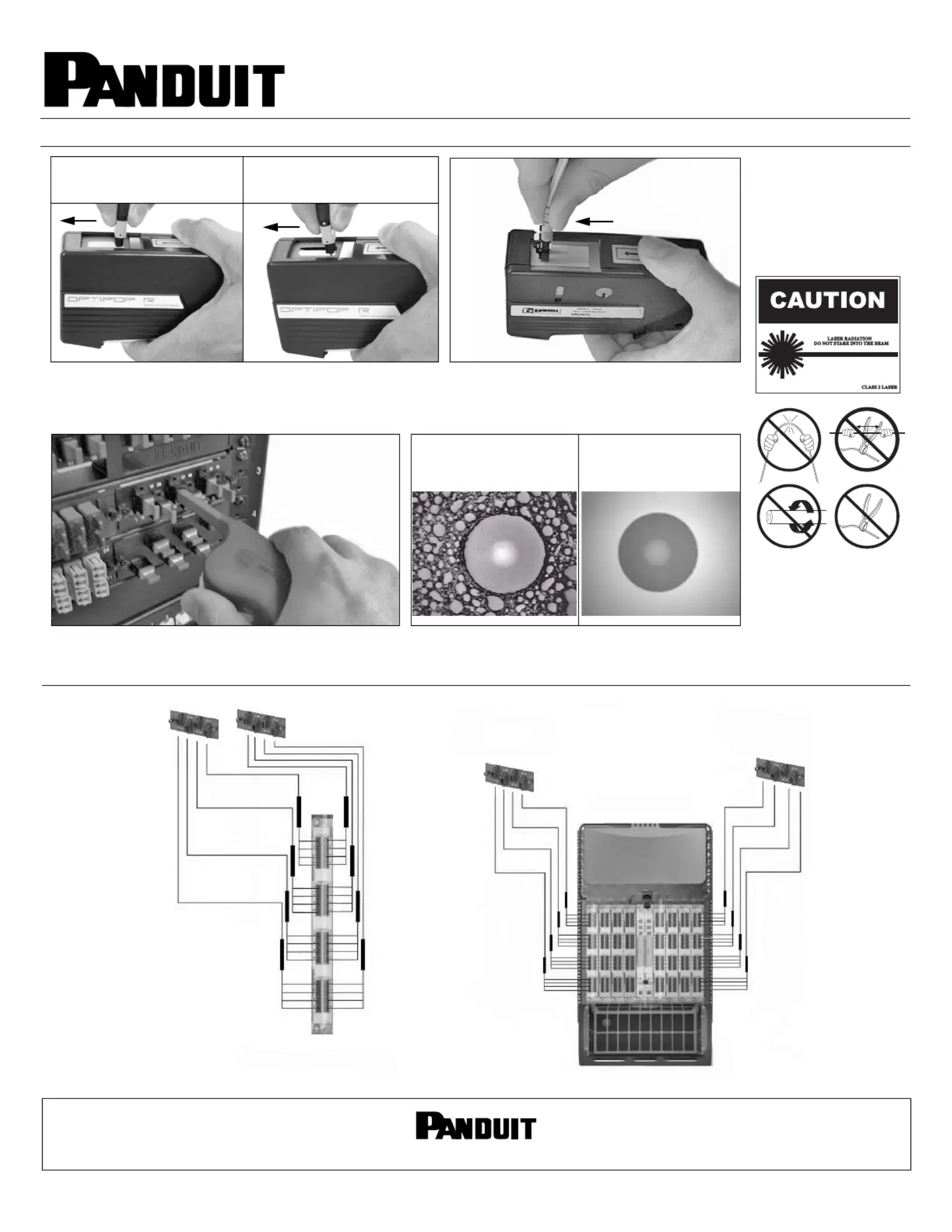

CLEANING INSTRUCTIONS

© Panduit Corp. 2010

E-mail:

cs@panduit.com

Fax:

(708) 444-6993

For Instructions in Local Languages

and Technical Support:

www.panduit.com/resources/install_maintain.asp

Page 1 of 1

www.panduit.com

FS011

Hydra Kit

Cleaning and Installation

1.

Female MTPMale MTP

3.

Ensure the laser source is not present. Remove the dust caps. Clean

the MTP fiber ends using either the MTP* Fiber Connector Cleaning

Tool Panduit p/n FMTPFCT (Female) or the FMTPMFCT (Male). For

more information see Panduit Best Practices PN433.

Use cassette MTP connector cleaning tool Panduit p/n FIBCCT

for cleaning MTP connectors inside QuickNet Cassettes,

adapters, faceplates or bulkheads.

2.

Clean the LC connector end with the Single

Connector Cleaning Tool Panduit p/n FMTPFCT

(Female).

Typical LC/SC

Typical MTP Endface

4.

Multimode Endface

Reinspect Fiber end and repeat steps as neccessary.

Views above show typical endfaces at 200X Magnification.

For more information see Panduit Best Practices PN446.

SWITCH WIRING DIAGRAM

MPO/MTP FAPMPO/MTP FAP

MPO/MTP FAP

Repeat 8X

MPO/MTP FAP

Repeat 8X

64 Hydras per Switch

32 Port Blade

8 Hydras per Blade

*MTP is a registered trademark of US Conec Ltd.

For MTP cable routing see Panduit Best

Practices PN535.
