For Technical Support: www.panduit.com/resources/install_maintain.asp

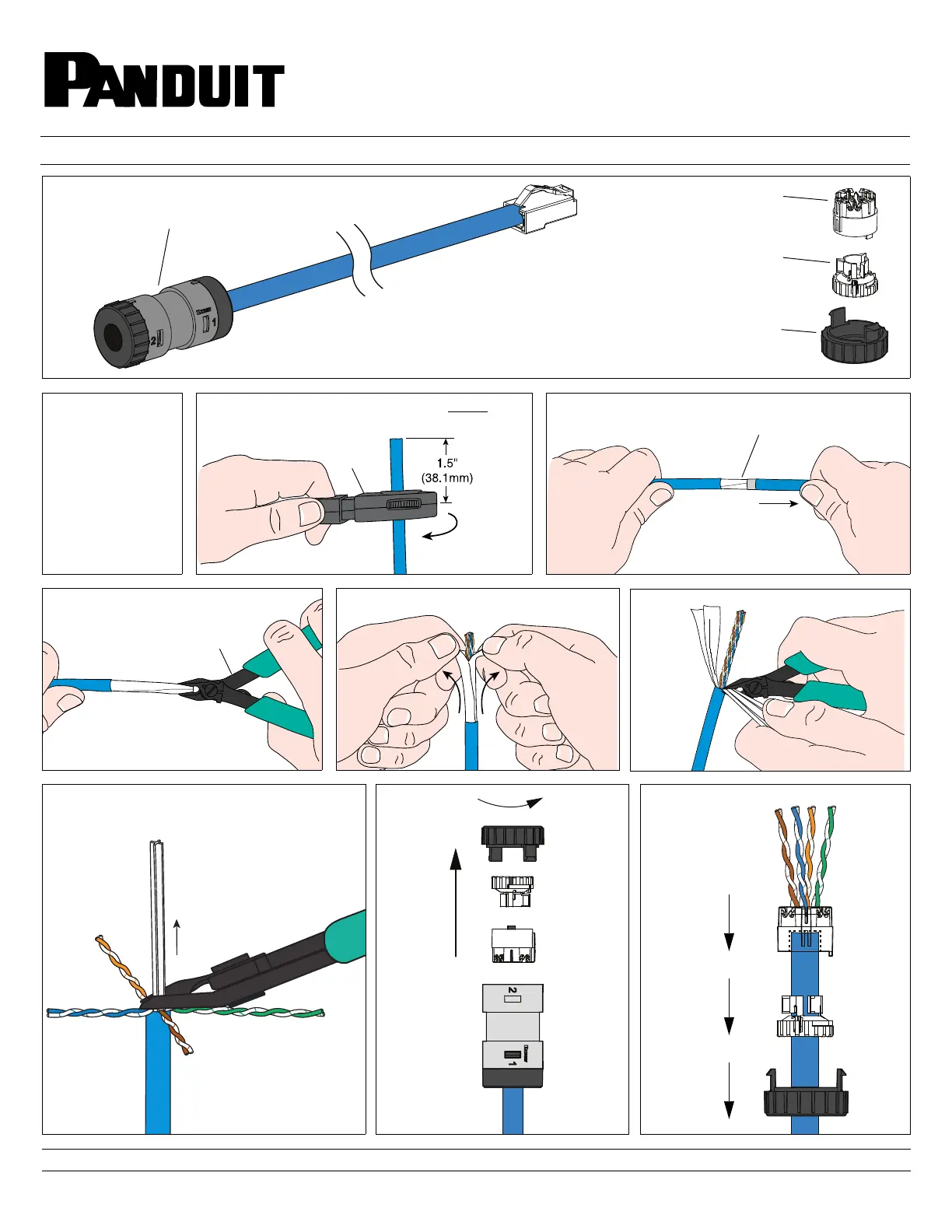

INSTALLATION INSTRUCTIONS

© Panduit Corp. 2021

PN651B

8

C.

B.

A.

TX6A

TM

UTP FieldCord

TM

ASSEMBLY

Part Number: FC-ICCP0.5M^^, FC-ICCP1M^^

1

CJAST

NOTE: Use setting 9 of CJAST tool. Turn 2 times to

cut through the outer jacket and MaTriX tape only.

2

MaTriX

tape

3

CWST

4

5

6

NOTE:

Steps 1-5 show

cable preparation

method for TX6A

Cable with MaTriX

Technology, similar

for other cables.

Page 1 of 4

WIRE CAP

STRAIN RELIEF

COLLAR

SPLICE END CAP

SPLICE MODULE

7
