Pagina 1/6
For Technical Support: www.panduit.com/resources/install_maintain.asp
INSTALLATION INSTRUCTIONS
© Panduit Corp. 2012
CM514B
Page 1 of 6

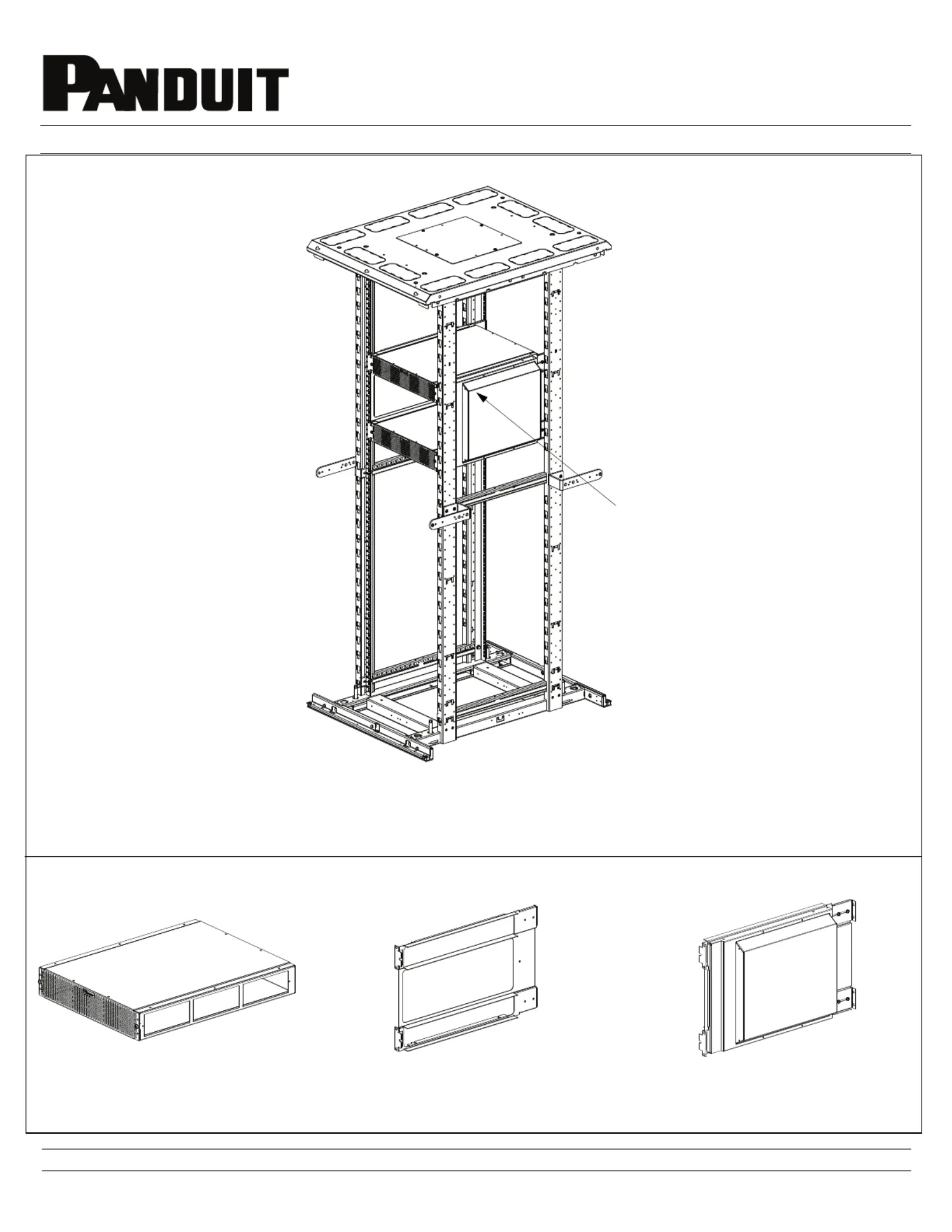

(2) Duct Box
(1) Doghouse/ Right Hand
Bracket
(1) Left Hand Bracket
6504E Duct
Duct System for a Cabinet Mounted
Cisco 6504E (CNLTD52A2)
Component Guide
Front of Cabinet
Rear of Cabinet
For Technical Support: www.panduit.com/resources/install_maintain.asp
INSTALLATION INSTRUCTIONS
© Panduit Corp. 2012
CM514B
Page 2 of 6

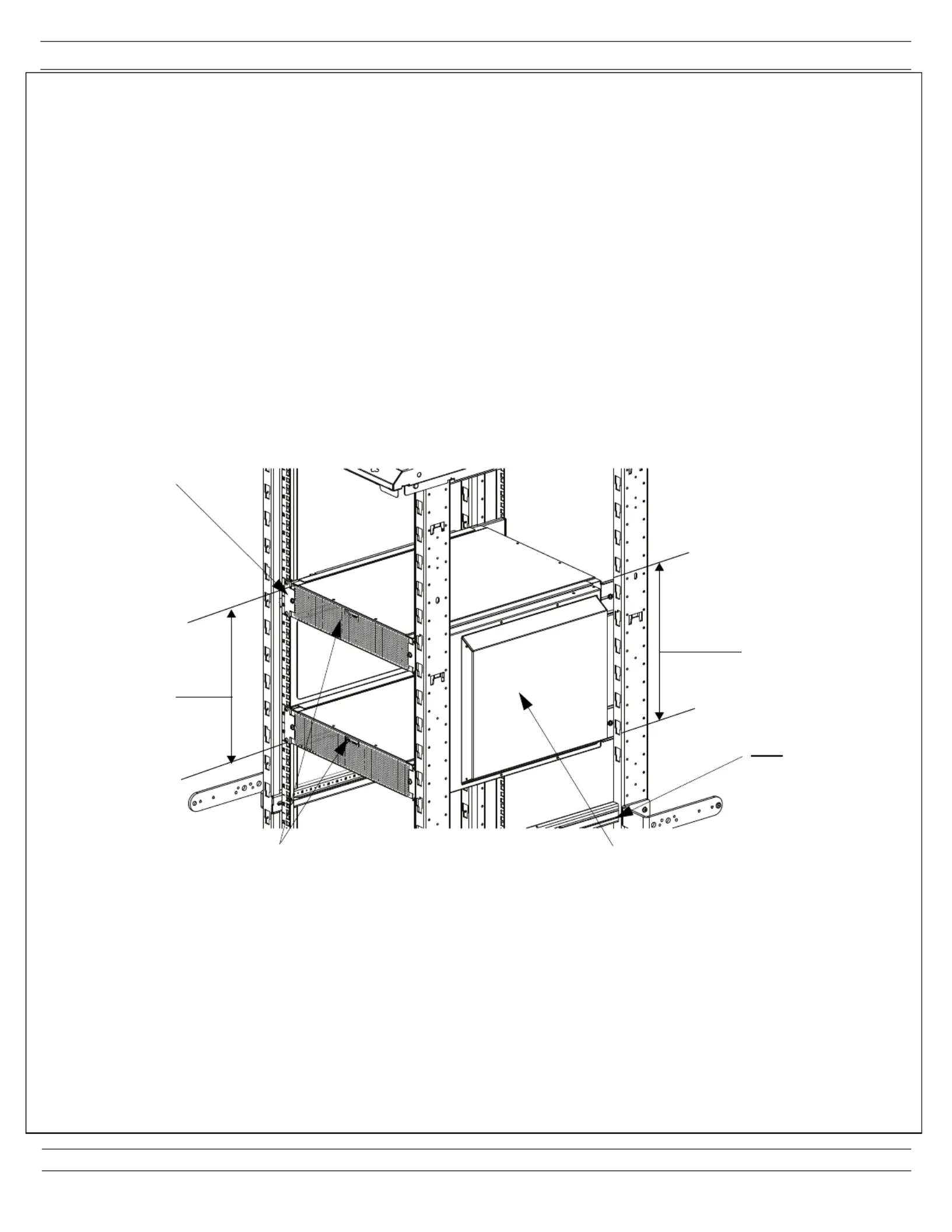

Dog House/ Left
Hand Bracket
Intended Mounting
Locations.
(9 rack spaces)
Determine Location of 6504E Duct (Part 1)
6504E Ducting requires (9) rack spaces for installation. 6504E Duct components are to be installed prior to switch installation and are
designed not to support the switch.
NOTE: Front-to-back equipment rail depth must be set between 24.25” and 26.0”.
Front of Cabinet
Rear of Cabinet
Intended Mounting
Locations.
(9 rack spaces)
Dog House/Right
Hand Bracket
Duct box (2)
Note: Duct must be
installed below or
above Middle Front to
Back Beam.
For Technical Support: www.panduit.com/resources/install_maintain.asp
INSTALLATION INSTRUCTIONS
© Panduit Corp. 2012
CM514B

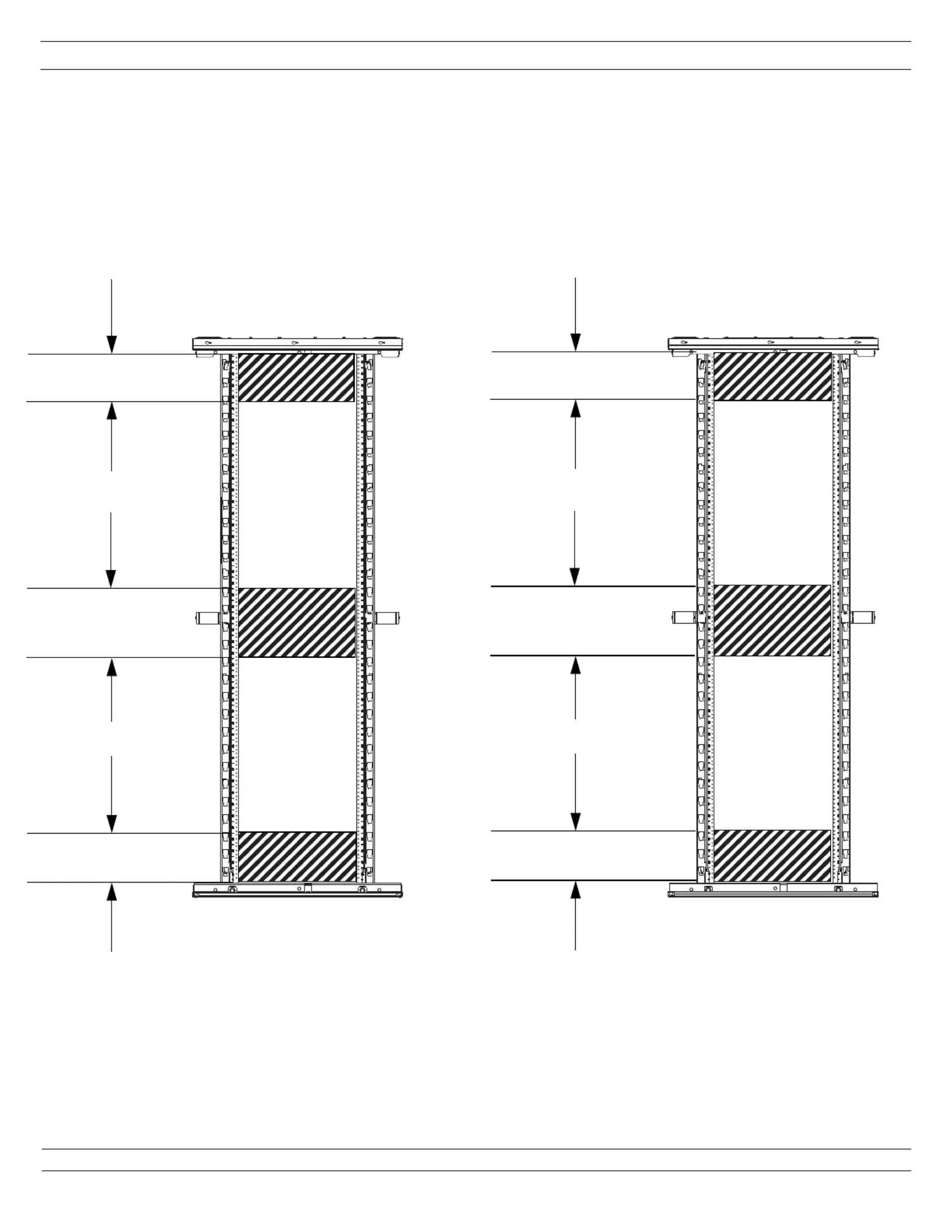

Device Placement
• Due to physical constraints posed by the front-to-back beams on the legacy Net-Access cabinet, there are cer-
tain areas of the cabinet that the device cannot be mounted when used in conjunction with this inlet duct.
• For new Net-Access switch cabinets (N***), there are no device keep-out areas. The only restriction on device
is that 2 RU must be left open above and below the switch.
• NOTE: Numbers-up RU numbering (#1 at bottom) assumed.
45 RU Net-Access CN*** Cabinet (Legacy)
42 RU Net-Access CN*** Cabinet (Legacy)
Device KEEP-OUT
area - RU 42 - 45
Device KEEP-OUT
area - RU 21 - 25
Device KEEP-OUT
area - RU 1 - 4
Device can be installed
in RU 5-20
Device can be installed
in RU 26-41
Device KEEP-OUT
area - RU 39 - 42
Device KEEP-OUT
area - RU 21 - 25
Device KEEP-OUT
area - RU 1 - 4
Device can be installed
in RU 5-20
Device can be installed
in RU 26-38
Page 3 of 6
