36 - NL -Voorwoord Welkom bij OASE Living Water. Wij feliciteren u met de aankoop van de Jumping Jet Rainbow Star Set of de Jumping Jet Rainbow Star Add-On Set. Voor u het apparaat in gebruik neemt, moet u eerst de gebruiksaanwijzing zorgvuldig doorlezen en uzelf met het apparaat vertrouwd maken. Alle werkzaamheden met dit apparaat mogen uitsluitend conform deze handleiding worden verricht. Houdt u zich voor een juist en veilig gebruik stipt aan de veiligheidsinstructies. U moet deze gebruiksaanwijzing zorgvuldig bewaren. Als u het apparaat verkoopt, moet u de gebruiksaanwijzing ook aan de nieuwe eigenaar geven. Inhoudsopgave 1 Leveringsomvang. 372 Juridische voorwaarden. 382. 1 Beoogd gebruik. 383 Veiligheidsinstructies. 383. 1 Gevaren als gevolg van de combinatie van water en elektriciteit. 383. 2 Elektriciteit aanleggen volgens de voorschriften. 383.

3 Veilig gebruik van het apparaat. 394 Installatie. 405 Ingebruikneming. 416 Bediening. 437 Reiniging en onderhoud. 448 Opslag en overwintering. 449 Storingen verhelpen. 4510 Afvoer van het afgedankte apparaat. 45Technische gegevens. 226 Symbolen op het apparaat. 229 Onderdelen. 231.

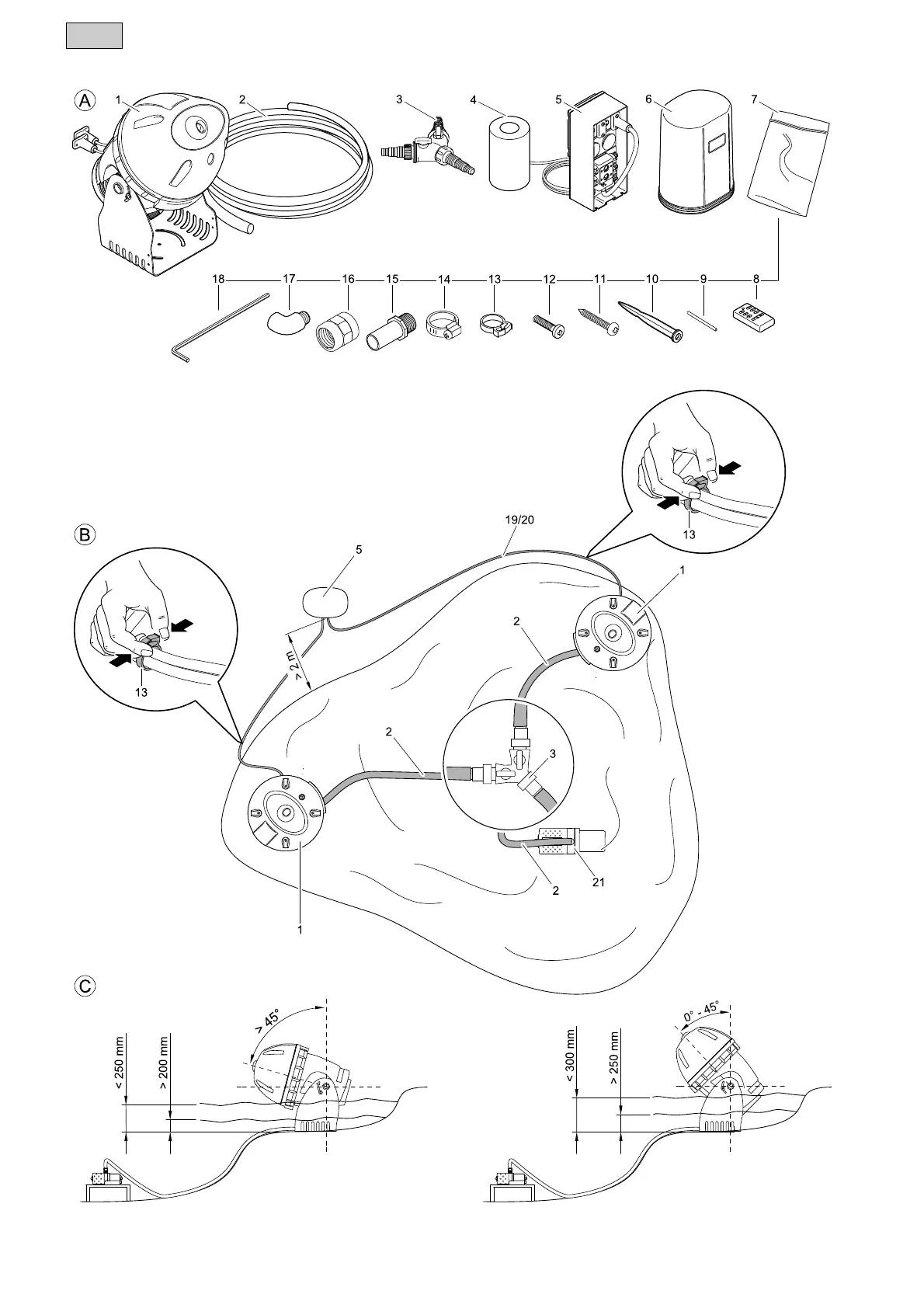

B Aantal Beschrijving 1 1 Jumping Jet Rainbow Star 2 1 5 m verstevigde slang (1 ") 3 1 Y-stuk 4 1 Reservefilter 7 1 Verpakking 11 2 Parker 4.8 × 25 mm 12 2 Bout M5 × 22 mm 13 4 Kabelclip 14 2 Slangenklem 15 1 Slangmondstuk 16 1 Mof 17 2 Bocht 18 1 Imbussleutel, 5 mm 1 Gebruiksaanwijzing ► Voor het functioneren van de Jumping Jet Rainbow Stars is een pomp vereist (niet bij de leveringinbegrepen). Wij bevelen de krachtige OASE pomp "Neptun 6000"aan. Met deze pomp kunt u tweeJumping Jet Rainbow Stars tegelijk (synchroon) laten functioneren.► Voor de comfortabele besturing van de Neptun 6000 bevelen wij de tuincontactdoos "In Scenio FMMaster 3" aan als aanvulling. Daarmee kunt u de Neptun 6000 draadloos in- en uitschakelen en dedoorstroomhoeveelheid regelen. Zo kunt u de straalbreedte en de straalhoogte van de Jumping JetRainbow Stars instellen.

38 - NL - 2 Juridische voorwaarden 2. 1 Beoogd gebruik De Jumping Jet Rainbow Star Set en de aanvullende Jumping Jet Rainbow Star Add-On Set werden ontworpen voor toepassing in schoon of gefilterd water en produceert licht- en watereffecten. De Jumping Jet Rainbow Star mag alleen in bassins of vijvers binnenshuis of buitenshuis worden toegepast. De kwaliteit van de waterstraal kan met een toenemend vissenbestand en slechtere waterkwaliteit afnemen. Dit kan meer onderhoud aan het apparaat veroorzaken. U moet de Jumping Jet Rainbow Star uit de wind plaatsen, omdat de wind de waterstralen kan belemmeren. De Jumping Jet Rainbow Star moet tegen vorst beschermd worden. Aan de 12V-Master besturingsbox mogen niet meer dan twee Jumping Jet Rainbow Stars aangesloten worden.

Met de handzender kunt u de vijf vast ingestelde programma's van de 12V-Master besturingsbox selecteren en daarmee tot maximaal twee Jumping Jet Rainbow Stars synchroon aansturen. 3 Veiligheidsinstructies De firma OASE heeft de Jumping Jet Rainbow Star Set en de aanvullende Jumping Jet Rainbow Star Add-On Set geconstrueerd volgens de huidige stand van de techniek en de bestaande veiligheidsvoorschriften. Toch kan de Jumping Jet Rainbow Star gevaar opleveren voor personen en goederen, indien deze op onoordeelkundige c. q. ondoelmatige wijze gebruikt wordt of indien de veiligheidsvoorschriften niet worden opgevolgd. U moet tevens de veiligheidsvoorschriften opvolgen van de aan te sluiten apparaten.

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïnstrueerd werden over het veilige gebruik van het apparaat en de gevaren begrijpen, die hiermee samenhangen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen, die niet onder toezicht staan. 3.

1 Gevaren als gevolg van de combinatie van water en elektriciteit ► De combinatie van water en elektriciteit kan - in geval van een niet volgens de voorschriften gemaakteaansluiting of door onoordeelkundig gebruik - leiden tot elektrische schokken die ernstig letsel of de dood veroorzaken. ► Schakel eerst alle watervoerende apparaten spanningvrij alvorens u in het water grijpt. 3. 2 Elektriciteit aanleggen volgens de voorschriften ► Als u vragen of problemen met de installatie mocht ondervinden, neem dan voor uw eigen veiligheidcontact op met een installateur. ► Elektrische installaties van tuinvijvers moeten voldoen aan de internationale en nationaleinstallateursvoorwaarden. ► Bij de installatie van de 12V-Master besturingsbox moet een minimumafstand van 2 m tot de tuinvijverof het bassin aangehouden worden (Afb. B).

► U mag de Jumping Jet Rainbow Star en de 12V-Master besturingsbox slechts aansluiten als deelektrische kenmerken van de voedingsspanning overeenstemmen met de gegevens op het typeplaatje. ► U mag de elektrische snoeren van de Jumping Jet Rainbow Star slechts op de 12V-Masterbesturingsbox aansluiten. Daarbij moet u zorgen voor de correcte aansluiting van de stekkers op de contactdozen. ► Het netsnoer van de 12V-Master besturingsbox mag u slechts aansluiten op een, volgens devoorschriften geïnstalleerde, contactdoos voor vochtige ruimten of op een tuincontactdoos "In Scenio FM Master 3". ► Let u er daarbij op, dat de stroomvoorziening beveiligd moet zijn met een aardlekschakelaar met eenlekstroom van max. 30 mA. ► Gebruik de snoeren slechts als zij volledig afgewikkeld zijn. ► Verlengsnoeren moeten voor toepassing buitenshuis geschikt zijn en voldoen aan de DIN VDE 0620norm.

► Leg het aansluitsnoer op een plaats waar dit beschermd ligt, zodat het niet beschadigd raakt. ► Zorg dat de aansluitplaatsen droog blijven. Bij inwerking van vocht bestaat gevaar op kortsluiting.

39 - NL -► Het gebruik van de 12V-Master besturingsbox is slechts met beschermkap toegestaan. Daardoorworden de aansluitingen en stekkers tegen regen en spatwater beschermd (beschermklasse IP X4). De 12V-Master besturingsbox, aansluitingen en stekkers zijn niet waterdicht en mogen niet onderwater aangelegd of gemonteerd worden. 3. 3 Veilig gebruik van het apparaat ► U moet de Jumping Jet Rainbow Star slechts in werking stellen wanneer er zich niemand in het waterbevindt. ► Draag het apparaat niet aan het netsnoer en trek niet aan dat snoer. ► Geen defecte apparaten gebruiken. Als het snoer of de behuizing defect is, mag het apparaat nietworden gebruikt. U moet dan direct de stekker van het netsnoer uit de wandcontactdoos nemen. Reparaties aan aansluitsnoeren mogen slechts door de fabrikant / leverancier worden uitgevoerd.

► U moet de Jumping Jet Rainbow Star zo opstellen, dat er geen verwondingsgevaar voor mensenbestaat (bijv. door een plotseling spuitende water- of lichtstraal). ► U moet nooit rechtstreeks in de opening van de waterstraal of in de lichtbron van de Jumping JetRainbow Star kijken. ► Vanwege het gewicht, moet u de Jumping Jet Rainbow Star steeds met twee personen dragen. ► U moet schokken en stoten vermijden waardoor de aandrijfeenheid en de elektronica in de JumpingJet Rainbow Star kunnen worden beschadigd. ► Maak de behuizing of onderdelen daarvan nooit open als daar in deze gebruiksaanwijzing nietnadrukkelijk op gewezen wordt. ► U moet altijd de stekkers van de netsnoeren uit de contactdozen nemen van alle apparaten die zichin het water bevinden, voordat u werkzaamheden aan de Jumping Jet Rainbow Star gaat uitvoeren.

► De Jumping Jet Rainbow Star is niet geschikt voor een droge opstelling. Wanneer er geen waterstraalgeproduceerd wordt, stroomt het water eruit via een bypass aan de zijkant van de behuizing. Hetuittredende water moet terug kunnen stromen naar de plek waar de invoer zit.

► Daar waar de waterstralen het water raken, moet de waterdiepte tenminste 300 mm bedragen omsterk spetteren te vermijden. Afhankelijk van de vervuiling van filter, zeef en de geïnstalleerde pompkan de plaats waar de stralen het water raken tijdens de werking van het apparaat verschuiven. ► Daarom moet u deze plaats niet te dicht bij de rand van het bassin kiezen (> 1 m). De waterstraal nietbuiten het bassin laten gaan, omdat spatwater niet te vermijden is. ► Het apparaat nooit aan het leidingwaternet aansluiten. ► U moet ook rekening houden met de in deze gebruiksaanwijzing aangegeven maximalewaterspiegelhoogte. ► Het reinigingsinterval van filter en zeef in de Jumping Jet Rainbow Star is afhankelijk van de kwaliteitvan het toegevoerde water. ► U moet de Jumping Jet Rainbow Star steeds bij vorst buiten bedrijf stellen en het apparaat tegen vorstbeveiligd opslaan.

40 - NL - 4 Installatie Opstellen (Afb. B, C) U moet de opstelling van de Jumping Jet Rainbow Star van te voren goed plannen. Door een zorgvuldige planning en door rekening te houden met de omstandigheden verkrijgt u de optimale voorwaarden voor het functioneren van de Jumping Jet Rainbow Star. De volgende tips kunt u gebruiken bij de planning. ► U moet de Jumping Jet Rainbow Star (1) en de 12V-Master besturingsbox (5) op voldoende afstand tot elkaar positioneren. ► Bij de installatie van de 12V-Master besturingsbox (5) moet u een minimale afstand tot het water aanhouden. De voorgeschreven afstanden vindt u in de installatievoorwaarden van uw land betreffende elektrische installaties bij tuinvijvers. ► Houdt u rekening met de maximale snoerlengtes (19/20) bij verlenging van snoeren.

U moet de kabelclips (13) gebruiken voor een zorgvuldige aansluiting van de twee aansluitsnoeren van de Jumping Jet Rainbow Star. ► U moet de Jumping Jet Rainbow Star (1) installeren op een plaats die tegen de wind beschermd is. Door de wind kan de waterstraal uiteen waaien. ► Daar waar de waterstralen het water raken, moet de waterdiepte tenminste 300 mm bedragen om sterk spetteren te vermijden. ► Daarom moet u deze plaats niet te dicht bij de rand van het bassin kiezen (> 1 m). De waterstraal niet buiten het bassin laten gaan, omdat spatwater niet te vermijden is. ► Houdt u ook zonodig rekening met de opstelling van een aanvullende Jumping Jet Rainbow Star (1) (Jumping Jet Rainbow Star Add-On Set). ► U moet de pomp hoog opstellen (21) om aanzuiging van vuildeeltjes van de bodem van het bassin te vermijden.

Hiermee kunt u het reinigingsinterval van de Jumping Jet Rainbow Star (1) verlengen. ► Houdt u ook rekening met de vereiste waterdiepte voor de Jumping Jet Rainbow Star (Afb. C). Jumping Jet Rainbow Star monteren (Afb. D, E) De Jumping Jet Rainbow Star moet horizontaal en vrij van trillingen op een stabiel platform gemonteerd worden. 1.

De voet van het apparaat (23) met 3 schroeven (22) (niet bij de levering inbegrepen) op het platform bevestigen. Het apparaat in de gewenste positie draaien en de schroeven (22) vastdraaien. 2. Slang (2) aansluiten (Afb. E) Bij steile hellingshoeken van de Jumping Jet Rainbow Star (1) kan het slang mondstuk (15) met de mof (16) direct op de inlaat (24) geschroefd. Bij vlakke hellingshoeken moeten eerst de twee bochten (17) op de inlaat (24) geschroefd worden, om het slang mondstuk (15) met de mof (16) te kunnen monteren. 3. Eerst de slangenklem (14) over de slang (2) schuiven. De slang (2) op het slangmondstuk (15) steken en met de slangenklem (14) bevestigen. 4. Het andere uiteinde van de lang op de pomp aansluiten. Hiertoe moet u de instructies van de gebruiksaanwijzing van de pomp opvolgen. 5.

Wanneer u twee Jumping Jet Rainbow Stars (1) gebruikt, moeten de twee slanguiteinden op het Y-stuk (Afb. B, 3) worden aangesloten (2) en moet het Y-stuk met een slang op de pomp aangesloten worden. Het Y-stuk is steeds bij de levering van de Jumping Jet Rainbow Star Add-On Set inbegrepen.

Gevaarlijke elektrische spanning. Mogelijke gevolgen: ernstig letsel of zelfs overlijden. Veiligheidsmaatregelen: Neem de stekker(Afb. J, 35) uit de contactdoos voordat u in het water grijpt of werkzaamheden aan het apparaat uitvoert. Houdt u zich daarbij aan de veiligheidsinstructies. De pomp en de 12V-Master besturingsbox schakelen automatisch in, wanneer de verbinding met de voeding tot stand komt. Inschakelen (Afb. J): steek de netstekker (35) in het stopcontact. Uitschakelen (Afb. J): haal de stekker (35) uit het stopcontact.

42 - NL -Handzender aanleren (Afb. K) Voordat u de Jumping Jet Rainbow Star Set in gebruik kunt nemen, moet u de handzender (8) op de ontvanger van de 12V-Master besturingsbox (5) afstemmen. Om de ontvanger op het zendsignaal van de handzender (8) af te stemmen, is de ontvanger voorzien van een aanleertoets(39). 1. De stift (9) in de opening voor de aanleertoets (39) steken tot deze weerstand ondervindt. 2. De aanleertoets (39) kort met de stift (9) indrukken. De groene LED (38) knippert eenmaal. 3. Nu een willekeurige toets van de handzender (8) minstens 3 sec. indrukken. De groene LED (38)knippert eenmaal. Zo heeft de ontvanger (8) de handzender aangeleerd. Controleer het functioneren van de handzender door op een toets te drukken. De groene LED (38) van de ontvanger moet oplichten en de Jumping Jet Rainbow Star verandert van instelling.

► U kunt de ontvanger op maximaal 10 handzenders afstemmen. ► Het bereik van de handzender bedraagt maximaal 80 m. Hindernissen tussen zender en ontvanger,een zwakke batterij van de handzender of elektromagnetische straling van elektrische apparatenverminderen het bereik. Opgeslagen handzender wissen (Afb. K) ► De aanleertoets (39) 5 sec. met de stift (9) indrukken. Alle opgeslagen handzenders in de ontvanger zijn nu gewist. Waterstraal afstellen (afb. L - P) De waterstraal van de Jumping Jet Rainbow Star heeft een parabolische vorm. De straalhoogte en -breedte is afhankelijk van de pompcapaciteit (doorgestroomde hoeveelheid) en de ingestelde neigingshoek van de Jumping Jet Rainbow Star. Straalhoogte, -breedte en waterkwaliteit hebben grote invloed op de kwaliteit van de waterstraal en het lichttransport. 1.

De inbusbouten (36) weer vastdraaien. 3. De doorstroomhoeveelheid van de pomp instellen. De doorstroomhoeveelheid wordt bij elektrisch regelbare pompen met de besturing (bijv. "In ScenioFM Master 3") en bij niet regelbare pompen met de hand met een schuifje aan de aanzuig- of drukzijdevan de pomp ingesteld. 4. Het mondstuk (37) in de kop van de Jumping (1) Jet zo richten, dat de waterstraal midden door hetmondstuk (37) verloopt (Afb. O). De waterstraal mag niet door de het mondstuk (37) verstrooidraken (Afb. P). Voordat u in het water grijpt, moet u van alle apparaten die zich in het water bevinden altijdeerst de stekker uit de contactdoos nemen. Met de vinger het mondstuk (37) in de optimale positieschuiven (Afb. O). Apparaten weer inschakelen en stand testen. Indien nodig de procedure herhalen.

43 - NL - 6 Bediening Met de 12V-Master besturingsbox kunt u 5 basisprogramma's inschakelen, om verschillende animaties van de Jumping Jet Rainbow Star te laten verlopen. U kunt elk basisprogramma via een eigen toets van de handzender activeren. ► Basisprogramma's 1 tot 4 Bij deze basiprogramma's zijn de basisfuncties zoals bijvoorbeeld looplicht of straalonderbreking vast geprogrammeerd. Bovendien wisselen de verschillende kleuren (blauw, turquoise, geel, rood, wit, groen) de straalbelichting in een vaste cyclus. Aanvullend kunt u de stralenbelichting op een enkele gewenste kleur fixeren of uitschakelen. ► Basisprogramma 5 Dit programma is een willekeurig programma (random play). Alle functies worden afwisselend automatisch geactiveerd. U kunt de kleur niet fixeren of uitschakelen. Maar u kunt wel de omloopsnelheid van het programma verhogen of verlagen. Aanwijzing.

De functie wordt pas geactiveerd als u de betreffende toets loslaat Basisprogramma selecteren  Door kort indrukken van toets 1 tot 5 start u, of verwisselt u naar het betreffende basisprogramma. Ingestelde aanvullende functies worden gereset. Aanvullende functies voor basisprogramma 1 tot 4 activeren  Kleur fixeren: U moet wachten tot de gewenste kleur in de waterstraal verschijnt en daarna drukt u op de [–]-toets.  Kleuren weer laten doorlopen: Opnieuw de [+]-toets indrukken.  Licht uitschakelen: De [-]-toets 2 seconden indrukken. Aanvullende functies voor basisprogramma 5 activeren  Omloopsnelheid verdubbelen: Opnieuw de [+]-toets indrukken.  Omloopsnelheid weer halveren: Opnieuw de [-]-toets indrukken. Jumping Jet Rainbow Star uitschakelen  Waterstraal en licht uitschakelen: De [6]-toets indrukken.

Overzicht van de programmafuncties Toets [1] [2] [3] [4] [5] [6] Basisprogramma Ononderbroken straal Straalonderbreking Ononderbroken straal en looplicht Straalonderbreking en looplicht Willekeurig programma, alle functies wisselen elkaar cyclisch af(random play) Waterstraal en licht uitschakelen Lichtkleur blauw Lichtkleur wisselt om de 4 sec. Lichtkleur wisselt om de 4 sec. Lichtkleur wisselt om de 4 sec. Lichtkleur wisselt om de 4 sec. turquoise geel rood wit groen [–] (1 × kort) aanvullende functie De in het basisprogramma aangestuurde lichtkleur wordt door het indrukken van de toets gefixeerd Omloop snelheid halveren [–] (1 × lang) Licht uitschakelen [+] (1 × lang) Lichtkleur wisselt weer om de 4 sec. Omloopsnelheid verdubbelen:.

44 - NL - 7 Reiniging en onderhoud Attentie! Gevaarlijke elektrische spanning! Mogelijke gevolgen: ernstig letsel of zelfs overlijden. Veiligheidsmaatregelen: Voordat u in het water grijpt, moet u van alle apparaten die zich in het water bevinden altijd eerst de stekker uit de contactdoos nemen. De reinigingsintervallen zijn afhankelijk van de waterkwaliteit. Bij afnemende kwaliteit van de waterstraal moet u het filter en de zeef in de Jumping Jet Rainbow Star reinigen. Filter en zeef reinigen (Afb. Q – X) 1. De bevestigingsbout (41) met inbussleutel (18) verwijderen.2. De kap (40) linksom tot de aanslag draaien en afnemen.3. Het deksel (42) afnemen en de O-ring (43) afnemen.4. Het deksel (42) omdraaien en in de daartoe bestemde uitsparing aan de behuizing (44) hangen.Belangrijk: Niet aan de snoeren trekken. De snoeren raken dan beschadigd.5.

Het filter (4) met de zeef (45) uit de houder nemen.6. De filter (4) uit de zeef (45) trekken en beide delen voorzichtig uitwassen.7.Zo nodig ook het diffusorblik (46) uitnemen en reinigen.8. Filter (4) en zeef (45) in umgekeerde volgorde inbouwen en weer in de behuizing (44) plaatsen.9. De O-ring (43) op de rand van het deksel (42) leggen (Afb. V) en het deksel (42) gelijkmatig op debehuizing (44) aandrukken.De O-ring (43) is een rolvormige ring, die pas bij het plaatsen van het deksel (42) de uiteindelijkepositie inneemt.10.De lussen uit de twee aansluitsnoeren (47) verwijderen. Daartoe de aansluitsnoeren (47) terug in dekabelgoot aan de behuizing (44) duwen.11. De kap (40) weer op de behuizing (44) plaatsen. Daarbij moeten de contouren van de kap (40) en debehuizing(44) verschoven ten opzichte van elkaar staan. Aansluitend de kop (40) van het apparaatrechtsom tot aanslag draaien.

45 - NL - 9 Storingen verhelpen Fouten Oorzaak Remedie Er komt geen waterstraal uit De handzender is niet aangeleerd De handzender op de ontvanger afstemmenDe Jumping Jet Rainbow Star staat te diep in het water De waterdiepte aanpassen De netstekker van de pomp of de 12-Master besturingsbox is niet aangesloten De stroomvoorziening aansluiten Het mondstuk is niet op de waterstraal gecentreerd Het mondstuk zo verschuiven dat de waterstraal ongehinderd kan uittreden. Er is geen basisprogramma geactiveerd Een basisprogramma met de handzender activeren Het water spuit ongecontroleerd uit de sproeier De waterstraal gaat niet midden door het straalmondstuk Het mondstuk zo verschuiven dat de waterstraal ongehinderd kan uittreden.

De straallengte verkort zich Filter en zeef zijn vervuild Filter en zeef reinigen De Jumping Jet Rainbow Star staat te diep in het water De waterdiepte aanpassen De waterstraal werkt onzuiver en verliest het glasheldere uiterlijk Windinvloeden verspreiden de waterstraal — Filter en zeef zijn vervuild Filter en zeef reinigen De pomp zuigt lucht aan De duikdiepte van de pomp testen De belichting is uitgevallen De min-toets van de handzender werd per ongeluk ingedrukt Met de plus-toets de belichting weer inschakelen De LED van de schijnwerper is defect Hierover contact opnemen met de OASE service 10 Afvoer van het afgedankte apparaat Dit apparaat niet met het huishoudelijk afval afvoeren! Maak gebruik van het hiervoor bestemde recyclesysteem. Maak het apparaat eerst door het afsnijden van de kabels onbruikbaar.
