NEO Tools 11-268 Handleiding

NL VERTALING (GEBRUIKERS)HANDLEIDING Kit voor het verversen van remvloeistof en ontluchten van het remsysteem: 11-268 LET OP: LEES DEZE HANDLEIDING ZORGVULDIG DOOR VOORDAT U HET APPARAAT IN GEBRUIK NEEMT EN BEWAAR HEM ZODAT U HEM LATER KUNT RAADPLEGEN. PERSONEN DIE DE INSTRUCTIES NIET HEBBEN GELEZEN, MOGEN DE APPARATUUR NIET MONTEREN, AFSTELLEN OF BEDIENEN.

SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN OPMERKING. Lees de gebruiksaanwijzing zorgvuldig door en volg de waarschuwingen en veiligheidsvoorschriften op. Het apparaat is ontworpen voor veilig gebruik. Desondanks kunnen installatie, onderhoud en gebruik van het apparaat gevaarlijk zijn. Als u de volgende procedures volgt, vermindert u het risico op brand, elektrische schokken en letsel en verkort u de installatietijd van het apparaat. LEES DE GEBRUIKERSHANDLEIDING ZORGVULDIG DOOR OM VERTROUWD TE RAKEN MET HET APPARAAT BEWAAR DEZE HANDLEIDING VOOR TOEKOMSTIG GEBRUIK. VEILIGHEIDSREGELS Het product moet in goede staat worden gehouden en beschadigde onderdelen moeten onmiddellijk worden gerepareerd of vervangen. Gebruik alleen originele onderdelen. Niet-originele onderdelen kunnen gevaarlijk zijn en kunnen de garantie doen vervallen. Houd kinderen en onbevoegden uit de buurt van het werkgebied.

Houd het werkgebied schoon en opgeruimd en vrij van ongerelateerde materialen Zorg ervoor dat het werkgebied voldoende verlicht is. Gebruik de kit NIET voor taken waarvoor deze niet is ontworpen. Laat de kit NIET gebruiken door ongetrainde personen. Gebruik de set NIET onder invloed van drugs, alcohol of bedwelmende middelen Reinig de apparatuur na gebruik en bewaar deze op een koele, droge en kindveilige plaats. OPMERKING: Gooi gebruikte vloeistoffen weg volgens de plaatselijke voorschriften. WAARSCHUWING. Verontreinig de omgeving NIET door ongecontroleerde lozing van vloeistoffen. Lees en volg altijd de waarschuwingen op de verpakking van de remvloeistof. Draag persoonlijke beschermingsmiddelen: veiligheidsbril, beschermende handschoenen, masker en beschermende kleding om contact van vloeistoffen met de huid tot een minimum te beperken.

Remvloeistof is brandbaar - verwijderd houden van ontstekingsbronnen, waaronder hete oppervlakken zoals het uitlaatspruitstuk. WAARSCHUWING. Remvloeistof kan lak beschadigen. Als de vloeistof in contact komt met dergelijke oppervlakken, spoel deze dan onmiddellijk af met veel water. PICTOGRAMMEN EN WAARSCHUWINGEN 1. Lees de gebruiksaanwijzing, neem de waarschuwingen en veiligheidsvoorschriften in acht. 2. Draag persoonlijke beschermingsmiddelen: veiligheidsbril 3. Draag persoonlijke beschermingsmiddelen: beschermingsmasker 4. Gebruik persoonlijke beschermingsmiddelen: beschermende handschoenen 5. Draag persoonlijke beschermingsmiddelen: beschermende kleding 6. Uit de buurt van kinderen houden 7. Selectief gerecycled 8.

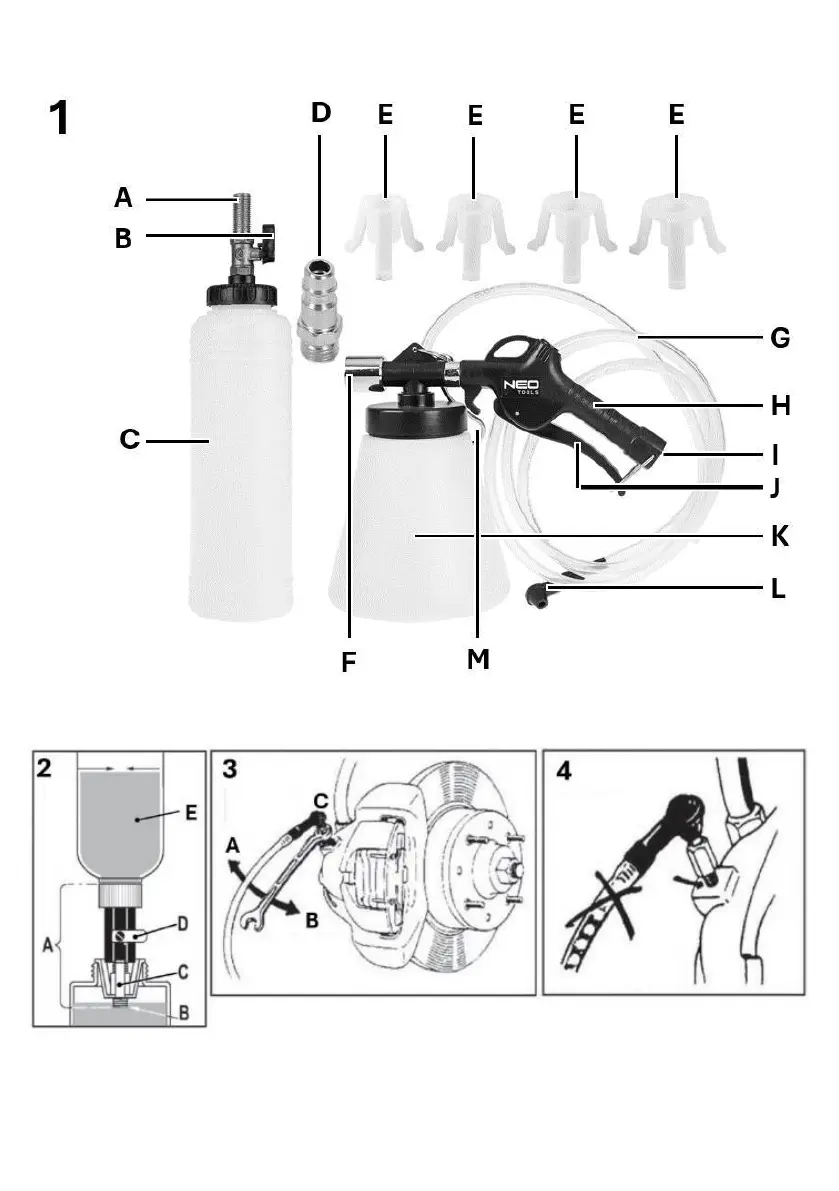

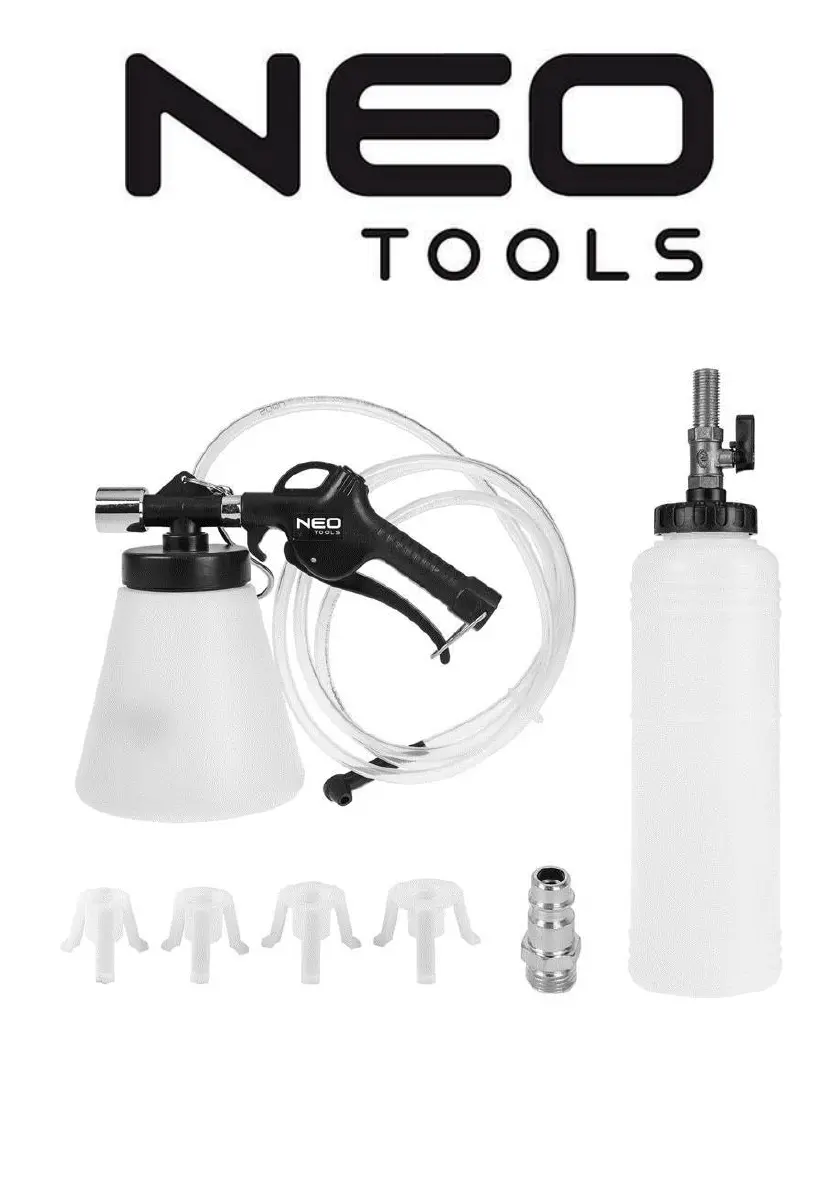

Niet met het huishoudelijk afval weggooien BESCHRIJVING VAN DE GRAFISCHE ELEMENTEN De onderstaande nummering verwijst naar de onderdelen van het apparaat getoond op de grafische pagina's van deze handleiding. Benaming Fig. 1 Beschrijving A Tankuitlaat met schroefdraad B Bovenste tankklep C Bovenste reservoir (voor verse remvloeistof) D Compressor adapter E Adapters.

31 F Mondstuk G Flexibele slang H Handgreep I Stopcontact J Pistool trekker K Gebruikt remvloeistofreservoir L Flexibele slangkoppeling M Haak om de set op te hangen * Er kunnen verschillen zijn tussen de afbeelding en het daadwerkelijke product. DOEL De kit is ontworpen voor het vervangen van de remvloeistof en voor het ontluchten van het remsysteem na het vervangen van de vloeistof. Het systeem moet ook worden ontlucht als de noodzaak daartoe wordt vastgesteld. De pneumatische remontluchter kan eenvoudig door één persoon worden bediend met behulp van standaard luchttoevoer in de werkplaats (6 bar tot 8 bar / 87 -116 psi). Snelle, schone en efficiënte werking zonder dat er speciale remvloeistofreservoirdoppen nodig zijn. Zuigt vloeistof uit de remfitting, waardoor de rem kan worden ontlucht of de vloeistof in het hele systeem kan worden vervangen.

WERKING VAN HET APPARAAT PROCEDURE VOOR HET ONTLUCHTEN VAN DE REMMEN. Raadpleeg de instructies van de voertuigfabrikant voor het ontluchten van de remmen en de volgorde van de wielen voordat u verder gaat. l Als er geen specifieke instructies van de voertuigfabrikant zijn, volg dan de onderstaande instructies. WAARSCHUWING. Maak uzelf vertrouwd met de gevaren van remvloeistof - lees de instructies van de fabrikant op de verpakking. Raak het rempedaal van de auto niet aan bij het ontluchten van de remmen. Verwijder de dop van het remvloeistofreservoir van de auto. Vul bij als het vloeistofpeil niet het maximum is. • Verwijder de moer (fig. 2A) van de navulfles/het reservoir en draai deze om in de hals van het reservoir zoals getoond in fig. 2. De schroefdraaduitlaat van de fles/het reservoir fig. 2B moet ondergedompeld zijn in de remvloeistof.

Als dit niet het geval is, draait u de driepootadapter fig. 2C met de wijzers van de klok mee in de richting van het ventiel fig. 2D totdat er voldoende schroefdraad blootligt om de uitlaat onder te dompelen in de remvloeistof.

• Zorg ervoor dat de klep gesloten is, zoals getoond in Figuur 2D. • Vul de navulfles fig. 1C voor de helft met nieuwe remvloeistof, verwijder de eerder geplaatste dop uit de hals van het reservoir en schroef deze terug in de fles/het reservoir. Plaats de fles met nieuwe remvloeistof over het remvloeistofreservoir van de auto en open het ventiel fig. 1B zodat het vloeistofniveau begint te dalen in de richting van het niveau dat op de fles staat aangegeven. Zodra het vloeistofpeil is bereikt, sluit u het ventiel fig. 1B. • Plaats de fles in de hals van het remvloeistofreservoir van de auto zoals getoond in Fig. 1 en open het ventiel Fig. 1B. Terwijl u de remmen ontlucht, zal het remvloeistofniveau in het reservoir van de auto beginnen te dalen en de schroefdraaduitlaat van de navulfles blootleggen. Nieuwe remvloeistof begint uit de navulfles te stromen.

Wanneer het vloeistofpeil in het reservoir voldoende stijgt om de uitlaat te bedekken, stopt de vloeistofstroom automatisch. • Sluit de remontluchter aan op een geschikt persluchtapparaat. Bevestig de compressoradapter (nippel) fig. 1D aan de pistoolgreep fig. 1 I. • Plaats de zwarte rubberen buis op de remklauwontluchting Fig. 3C op het eerste wiel en draai de ontluchting Fig. 3B ongeveer 1/4 slag los. • Start de compressor en sluit hem aan op het pistool met behulp van de fitting fig. 1I. Ontgrendel en druk de trekker van het pistool in fig. 1J. Het gegenereerde vacuüm zuigt de remvloeistof uit het remsysteem van het voertuig. • Blijf het systeem ontluchten totdat er geen luchtbellen meer zichtbaar zijn in de ontluchtingsbuis fig. 1G fig. 4. • Schakel de ontluchting van de remklauw uit. Fig. 3A • Verwijder de rubberen slang van de ontluchting van de remklauw Fig. 3C.

Controleer bij het verversen van de vloeistof regelmatig het niveau in het navulflesje. • Zodra er nieuwe vloeistof in de remleiding zit, draai je de ontluchting van de remklauw vast. • Herhaal deze procedure voor elk wiel. Als je klaar bent met het ontluchten van de remmen en/of het verversen van de remvloeistof, controleer dan de werking van het rempedaal om er zeker van te zijn dat de remmen goed werken voordat je gaat rijden. • BELANGRIJK: Wij zijn niet verantwoordelijk voor onjuist gebruik van dit apparaat. ONDERHOUD EN OPSLAG • Reinig en droog de set na elk gebruik. Voer gebruikte remvloeistof af volgens de plaatselijke voorschriften. • Bewaar op een koele en goed geventileerde plaats. • Niet blootstellen aan langdurig en direct zonlicht, vooral niet als er remvloeistof in het reservoir zit. INHOUD KIT: • Vloeistofreservoir 1 stuk. • Gebruikte vloeistofcontainer 1 stuk.

• Flexibele buis 1 stuk. • Metalen adapter 1 stuk. • Kunststof adapters 4 stuks. • Technische documentatie Nominale gegevens Inlaatluchtdruk 6-8 bar (87-116 psi) Luchtverbruik 180 I/min Containerinhoud 0,75 I Vacuüm 60% Schroefdraadverbinding 1/4" NPT vrouwelijk MILIEUBESCHERMING Elektrisch aangedreven producten mogen niet met het huishoudelijk afval worden weggegooid, maar moeten naar een geschikte afvalverwerkingsfaciliteit worden gebracht. Neem contact op met uw leverancier of de plaatselijke autoriteiten voor informatie over afvalverwerking. Afgedankte elektrische en elektronische apparatuur bevat milieu-inerte stoffen. Apparatuur die niet wordt gerecycled, vormt een potentieel risico voor het milieu en de volksgezondheid. "GTX Polen Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa met maatschappelijke zetel in Warschau, ul.
