NEO Tools 04-603 Handleiding

38 • Draag gehoorbescherming en een veiligheidsbril wanneer u met het gereedschap werkt. Blootstelling aan lawaai kan gehoorverlies veroorzaken. Metaalvijlsel en andere rondvliegende deeltjes kunnen blijvend oogletsel veroorzaken. • Gebruik gereedschap met optionele handgrepen in de kit, indien beschikbaar. Voorkom dat u de controle over de machine verliest terwijl deze in werking is. AANVULLENDE REGELS VOOR VEILIG WERKEN • Houd geen draaiend elektrisch gereedschap boven de moer/bout. Roterende hulpstukken kunnen van de moer of bout afglijden. • Let er bij het monteren van de gereedschappen op dat ze goed en veilig in de gereedschapshouder passen. Deze kan tijdens het werken losraken en de controle verliezen. • Houd het elektrische gereedschap stevig vast bij het vast- en losdraaien van schroeven, omdat er kortstondig hoge reactiekoppels kunnen optreden.

• Verander de draairichting van de spindel van het elektrische apparaat niet terwijl het aan het werk is. Dit kan het elektrische apparaat beschadigen. • Gebruik een zachte, droge doek om het apparaat schoon te maken. Gebruik nooit afwasmiddelen of alcohol. VEILIGHEIDSINSTRUCTIES VOOR DE BATTERIJ • Batterijen kunnen vrijkomen bij beschadiging of verkeerd gebruik. Ventileer de ruimte, raadpleeg een arts in geval van symptomen. Gassen kunnen de ademhalingswegen beschadigen. • In geval van onjuiste gebruiksomstandigheden kan het elektrolyt uit de batterij lekken, vermijd contact met het elektrolyt. Als het er per ongeluk mee in aanraking komt, spoel het elektrolyt dan af met veel water. In geval van contact met de ogen, bovendien een arts raadplegen. Het gelekte elektrolyt kan oogirritatie of brandwonden veroorzaken. • Open de batterij niet - er bestaat gevaar voor kortsluiting.

Laat de batterij niet gedurende lange tijd liggen in een omgeving met hoge temperaturen (in direct zonlicht, in de buurt van verwarmingstoestellen of op plaatsen waar de temperatuur hoger is dan 50 °C). VEILIGHEIDSVOORSCHRIFTEN VOOR DE ACCULADER • Deze apparatuur is niet bedoeld voor gebruik door personen (met inbegrip van kinderen) met verminderde fysieke, emotionele of mentale capaciteiten, of personen zonder ervaring met of kennis van de apparatuur, tenzij dit gebeurt onder toezicht of overeenkomstig de instructies voor het gebruik van de apparatuur die worden verstrekt door personen die corresponderen met de veiligheid. • Zorg ervoor dat kinderen niet met de apparatuur spelen. • Stel de lader niet bloot aan vocht of water. Als er water in de oplader komt, neemt het risico van een elektrische schok toe. De lader mag alleen binnenshuis in droge ruimten worden gebruikt.

• Voordat u onderhoud of reiniging aan de lader uitvoert, moet u deze loskoppelen van de netstroom. • Gebruik de lader niet op een brandbare ondergrond (bijv. papier, textiel) of in de buurt van brandbare stoffen. Er bestaat brandgevaar als gevolg van de temperatuurstijging van de oplader tijdens het opladen. • Controleer voor elk gebruik de toestand van de lader, de kabel en de stekker. Als u schade vaststelt - gebruik de lader dan niet. Probeer de lader niet te demonteren. Alle reparaties moeten worden toevertrouwd aan een erkende servicewerkplaats. Onjuiste installatie van de oplader kan leiden tot elektrische schokken of brand.

• Kinderen en lichamelijk, emotioneel of geestelijk gehandicapten en andere personen wier ervaring of kennis niet voldoende is om de lader met inachtneming van alle veiligheidsvoorschriften te bedienen, mogen de lader niet zonder toezicht van een verantwoordelijke persoon bedienen. Anders bestaat het risico dat het apparaat op onjuiste wijze wordt bediend, wat tot letsel kan leiden.

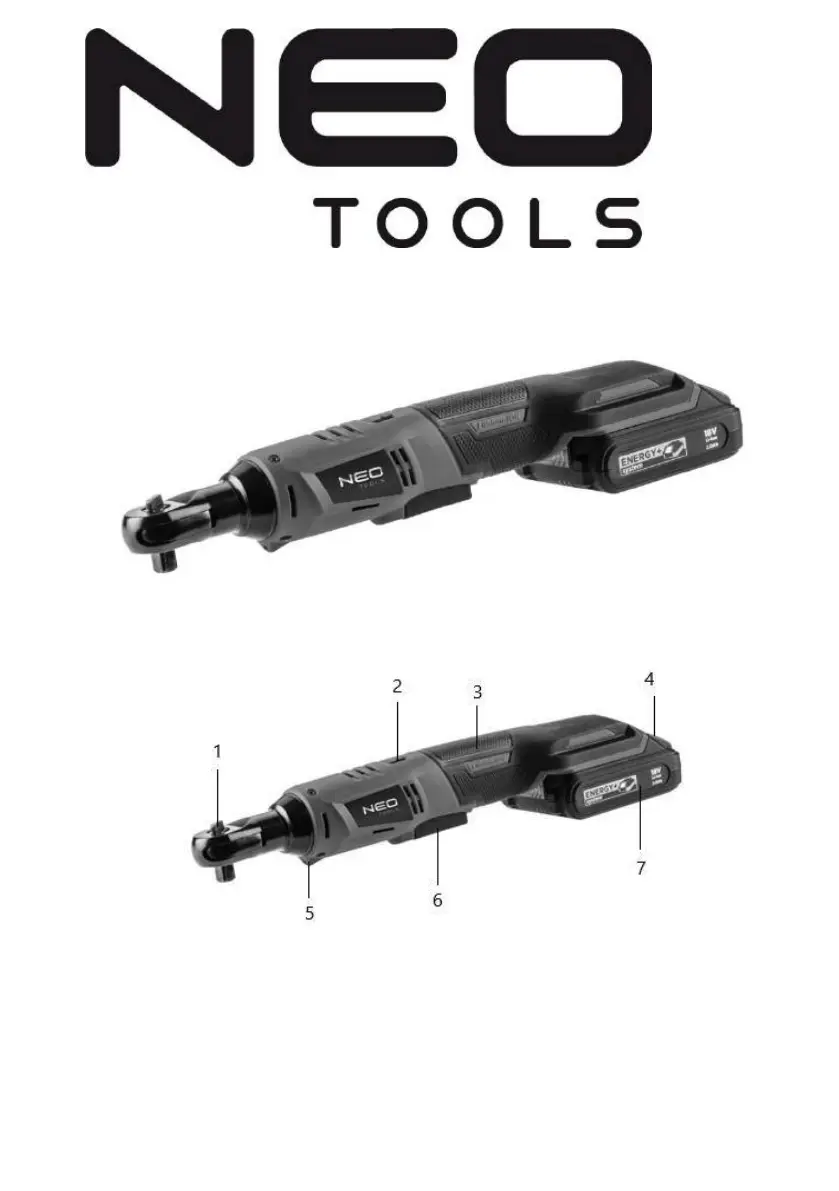

• Als de lader niet in gebruik is, moet u hem loskoppelen van het lichtnet. Waarschuwing. Het apparaat is ontworpen om binnenshuis te functioneren. Ondanks de inherent veilige constructie, het gebruik van veiligheidsmaatregelen en aanvullende beschermingsmaatregelen, blijft er altijd een restrisico van verwondingen tijdens het werk bestaan. Li-ion-batterijen kunnen lekken, ontbranden of exploderen als ze tot hoge temperaturen worden verhit of als er kortsluiting ontstaat. Ze mogen op warme en zonnige dagen niet in de auto worden bewaard. Open de batterij niet. Li-Ion-batterijen bevatten elektronische onderdelen die de batterij in brand kunnen doen vliegen of kunnen doen exploderen. SYMBOLEN UITLEG 1 2 3 1. Lees voor gebruik de handleiding. 2. Product is in overeenstemming met EU-richtlijnen. 3. Gebruik gehoor- en oogbescherming. TOELICHTING BIJ DE CIJFERS Apparaatelementen: 1.

Omkeerhendel 2. Vergrendelingshendel 3. Zacht handvat 4. Knop van batterijpatroon 5. Werklamp 6. Schakelaarhendel 7. Batterijcartridge BESCHRIJVING Ratel aangedreven door oplaadbare batterij. Het ontwerp van de elementen van het gereedschap garandeert een langdurig gebruik. Het handvat van de sleutel maakt de montage mogelijk van doppen van verschillende lengtes, die handvatten hebben met een vierkante doorsnede, 3/8 '' of 1/2 '' breed met het gebruik van een adapter. Het apparaat is bestemd voor algemeen gebruik bij werkzaamheden in verband met het onderhoud van, bijvoorbeeld, motorvoertuigen, assemblage- en reparatiewerkzaamheden. Gebruik het elektrische apparaat niet voor andere doeleinden dan waarvoor het bestemd is.

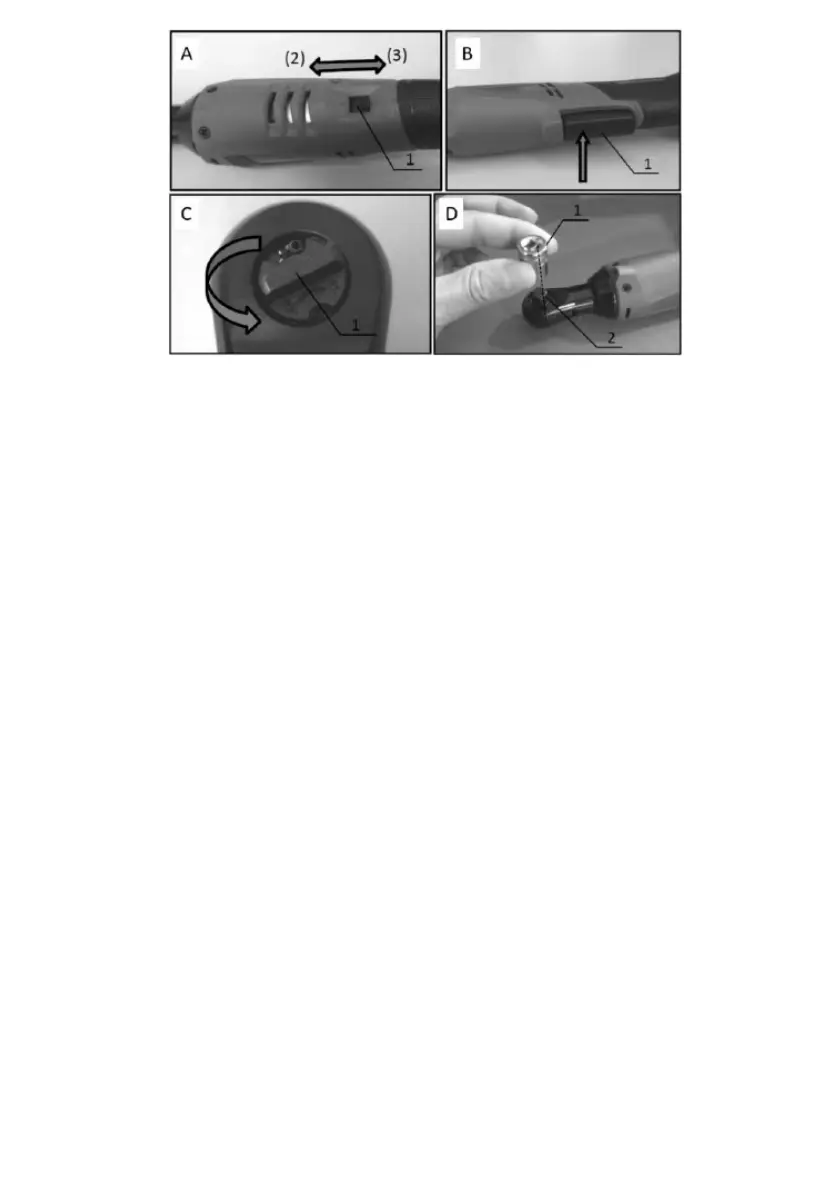

ACCESSOIRES EN UITRUSTING • 1 x Snoerloze ratel • 1 x Handleiding • 1 x Garantiekaart • 1 x adapter 3/8'' - 1/2'' WERKEN MET HET GEREEDSCHAP In-/uitschakelen • Alvorens het apparaat in te schakelen, ontgrendelt u het door de vergrendelingshendel in de ontgrendelingsstand te zetten (naar de kop toe) (fig. A).

• Het apparaat wordt ingeschakeld door de schakelaar in te drukken en uitgeschakeld door de schakelaar los te laten (fig. B). • Na het uitschakelen van de machine zet u de vergrendelingshendel in de vergrendelstand. • Opmerking: blokkeer het toestel niet tijdens de werking. • Opmerking: indien nodig, kan het apparaat ook zonder stroom worden gebruikt. Dan wordt het gebruikt op een wijze die analoog is aan een traditionele ratel. Het is belangrijk om bij het werken gematigde kracht te gebruiken om beschadiging van het gereedschap te voorkomen. Snelheidsregeling Het toerental van de spil wordt geregeld door de druk te regelen die op de schakelaar wordt uitgeoefend. Licht Het apparaat is uitgerust met een zaklamp. De lamp gaat automatisch aan wanneer de schakelaar wordt ingedrukt. Wanneer u de druk op de knop loslaat, gaat de lamp na ongeveer 10 seconden automatisch uit.

Rechts-links draairichting Het apparaat heeft de functie om de draairichting om te schakelen. De richtingsschakelaar bevindt zich op de achterkant van de kop. Naar links gedraaid wordt de draairichting rechtsom (met de klok mee) ingeschakeld. Wordt hij naar rechts gedraaid, dan verandert de draairichting in omgekeerde richting (fig. C). Opmerking: verander de draairichting niet terwijl de spindel beweegt. Dit kan het apparaat beschadigen. Montage van werkgereedschap.

39 Opmerking: Zorg ervoor dat het apparaat is uitgeschakeld voordat u het gereedschap installeert. Verwijder de batterij voor de installatie. Duw de bus met de juiste maat tot aan de aanslag op de klauwplaat tot hij vastklikt. Controleer of de dop goed op zijn plaats zit door lichtjes aan de dop te trekken (fig. D). Opmerking: gebruik alleen contactdozen met de juiste maat. Gebruik indien nodig een adapter voor stopcontacten. ONDERHOUD EN OPSLAG • Het verdient aanbeveling het toestel onmiddellijk na elk gebruik te reinigen. • Gebruik geen water of andere vloeistoffen voor het reinigen. • Maak het elektrische apparaat, de accu en de lader schoon met een droge doek of blaas er met perslucht onder lage druk op. • Gebruik geen reinigingsmiddelen of oplosmiddelen, aangezien deze de plastic onderdelen kunnen beschadigen.

• Maak de ventilatiesleuven in de motorbehuizing regelmatig schoon om oververhitting van het apparaat te voorkomen. • Berg het elektrische apparaat altijd op een droge plaats op, buiten het bereik van kinderen. • Berg het toestel op met de batterij verwijderd. • Opmerking: eventuele storingen moeten door de door de fabrikant erkende dienst worden verholpen.

TECHNISCHE GEGEVENS 04-603 Draadloze ratel Parameter Waarde Batterijspanning 18 V DC Onbelast toerentalbereik 0-250 min-1 Type aandrijving Vierkant 3/8 '' Waterdichte klasse IPX0 Beschermingsklasse III Massa 1,6 kg Jaar van productie 2023 04-603 bepaalt type en aanduiding van de inrichting LAWAAI EN TRILLINGEN Geluidsdruk LpA = 89,2 dB(A) K= 3 dB(A) Het gemeten geluidsvermogensniveau LwA = 100,2 dB(A) K= 3 dB(A) Waarde trillingsversnelling ah = 7,972 m/s2 K= 1,5 m/s2 Informatie over lawaai en trillingen Het door het toestel voortgebrachte geluidsniveau wordt beschreven door: het niveau van de uitgezonden geluidsdruk LpA en het geluidsvermogensniveau LwA (waarbij K de meetonzekerheid is).

De door het toestel voortgebrachte trillingen worden beschreven door de waarde van de trillingsversnelling ah (waarbij K de meetonzekerheid is). De volgende informatie: uitgestraald geluidsdrukniveau LpA , geluidsvermogenniveau L wA en trillingsversnelling ah werden gemeten overeenkomstig EN 62841-1:2015. Het gegeven trillingsniveau a h kan worden gebruikt om toestellen te vergelijken en voor een voorlopige beoordeling van de blootstelling aan trillingen. Het aangegeven trillingsniveau is alleen representatief voor het basisgebruik van het apparaat. Als het apparaat wordt gebruikt voor andere toepassingen of met andere gereedschappen, kan het trillingsniveau veranderen. Het hogere trillingsniveau zal worden beïnvloed door onvoldoende of te weinig onderhoud van het apparaat.

De hierboven genoemde redenen kunnen leiden tot een verhoogde blootstelling aan trillingen gedurende de gehele gebruiksperiode. Om de blootstelling aan trillingen nauwkeurig in te schatten, moet rekening worden gehouden met perioden waarin de apparatuur is uitgeschakeld of wanneer deze is ingeschakeld maar niet wordt gebruikt. Nadat alle factoren zorgvuldig zijn beoordeeld, kan de totale blootstelling aan trillingen aanzienlijk lager uitvallen. Om de gebruiker tegen de gevolgen van trillingen te beschermen, moeten aanvullende veiligheidsmaatregelen worden genomen, zoals: periodiek onderhoud van het toestel en de werkinstrumenten, bescherming van de handen tegen de juiste temperatuur en een goede organisatie van het werk. BESCHERMING VAN HET MILIEU Gooi elektrisch aangedreven producten niet weg met het huishoudelijk afval, ze moeten worden verwerkt in daarvoor bestemde installaties.

Gooi de batterijen niet weg met het huishoudelijk afval, gooi ze niet in vuur of water. Beschadigde of versleten batterijen moeten op de juiste wijze worden gerecycled in overeenstemming met de geldende richtlijn voor het verwijderen van batterijen "Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa met zetel in Warschau, ul. Pograniczna 2/4 (hierna Grupa Topex) deelt mee dat alle auteursrechten op deze instructie (hierna Instructie), met inbegrip van, maar niet beperkt tot, tekst, foto's, schema's, tekeningen en lay-out van de instructie, exclusief toebehoren aan Grupa Topex en zijn beschermd door wetten overeenkomstig de Copyright and Related Rights Act van 4 februari 2004 (ustawa o prawie autorskim i prawach pokrewnych, Dz. U. 2006 No 90 item 631 met latere wijzigingen).
