158Producten behandeld in dezehandleidingDe volgende producten worden behandeld in dezehandleiding:2691686-00, 2691686-01, 2691687-00, 2691687-01,2691688-00, 2691688-01, 2691704-00, 2691704-01,2691705-00, 2691705-01, 2691706-00, 2691706-01,2691716-00, 2691717-00. Algemene informatieVoor verder informatie, zie deKlantcontactgidsinbegrepen bijde unit. De illustraties in dit document zijn representatief. Uw apparaat kan afwijken van de getoondeafbeeldingenLINKSenRECHTSzijn aangegeven vanaf depositie van de gebruiker. Het gebruik van Opmerking in de tekst wijst op uitleg,uitzonderingen of alternatieven voor de procedures. Alle vertalingen van dit document zijn gebaseerd op hetoorspronkelijke, in het Engels gestelde bronbestand. Recycle alle verpakkingen, gebruikte olie en accu’s conformde betreffende regelgeving van de overheid.

Contactinformatie voorEuropees kantoorVoor vragen over Europese emissies kunt u contact opnemenmet ons Europese kantoor op:Max-Born-Straße 2, 68519 Viernheim, Duitsland. Fase V (5) van de EuropeseUnie (EU): Kooldioxide (CO2)-niveausKooldioxideniveaus van Briggs & Stratton® EU-motoren meteen typecertificaat kunnen worden gevonden door in hetzoekvenster op BriggsandStratton. com CO2 in te voeren. ConformiteitverklaringDit product voldoet aan alle relevante voorschriften enrichtlijnen. Raadpleeg voor details het productspecifiekeconformiteitsblad (Declaration of Conformity, DOC) datdeel uitmaakt van de instructies die bij het apparaat wordengeleverd. Veiligheid van de gebruikerBewaar deze instructies voor toekomstig gebruik. Dezehandleiding bevat veiligheidsinformatie om u te wijzen opde gevaren en risico’s van dit product en hoe u deze kuntvermijden.

De handleiding bevat ook belangrijke instructiesdie moeten worden opgevolgd tijdens de eerste installatie, hetgebruik en het onderhoud van het product.

Dit product is alleen ontworpen en bedoeld voor het maaienvan goed onderhouden gras en voor geen enkel ander doel. Het is belangrijk dat u deze instructies leest en begrijptvoordat u dit apparaat probeert te starten of te bedienen. Zorg ervoor dat u volledig vertrouwd bent met de bedieningen het juiste gebruik van het product. Zorg dat u weet hoe u het toestel snel kunt stoppen en hoe ude bediening kunt uitschakelen. Gids om hellingsgraad te bepalenHoe u de hellingsgraad van een grasveld kunt meten meteen smartphone of een hoekbepalingshulpmiddel: WAARSCHUWINGGebruik de maaier niet op hellingen van meer dan10°graden. 1. Gebruik een rechte kant van ten minste twee (2) voetlang (A, afbeelding 1). Een rechte houten of metalen balkwerkt goed. 2. Hoekbepalingshulpmiddelen. a.

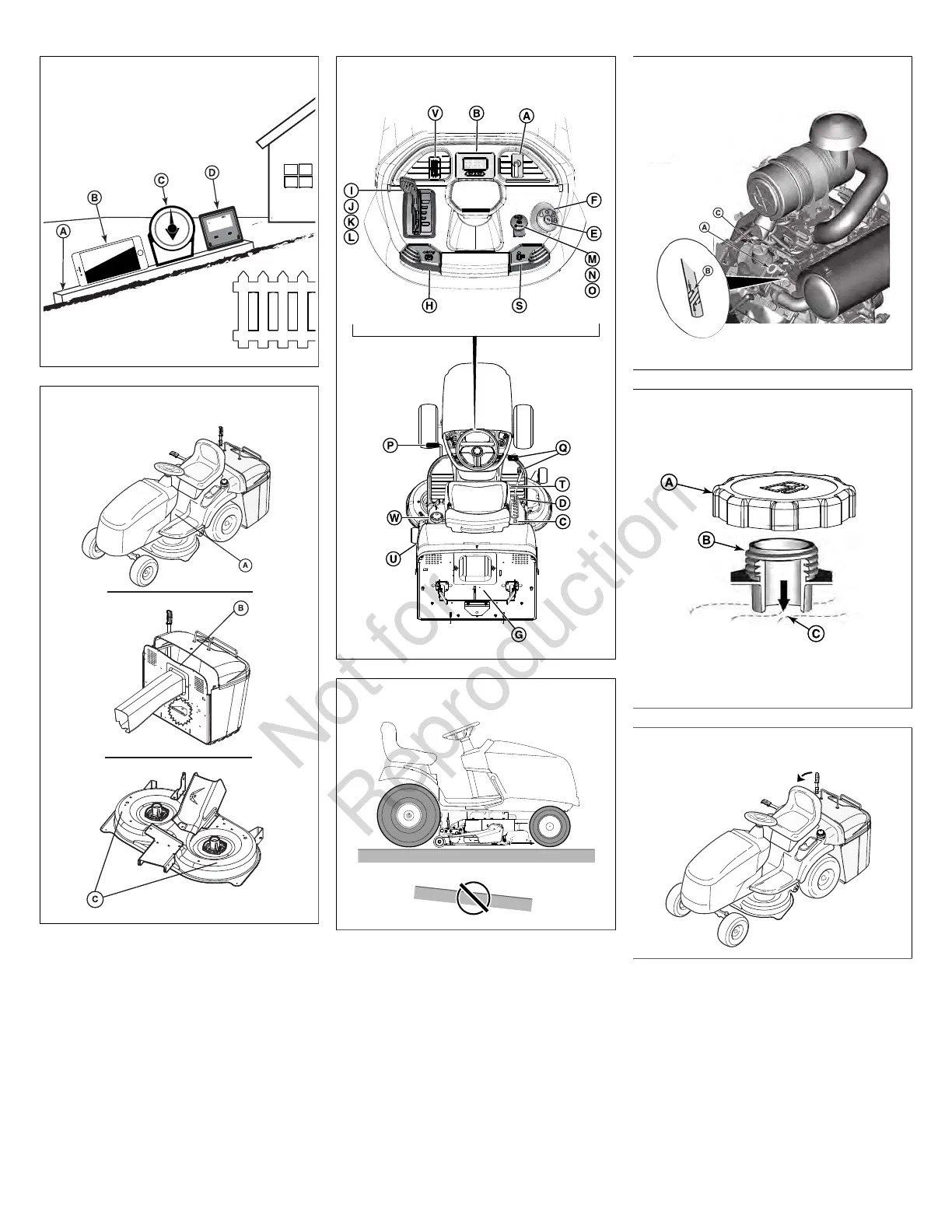

Gebruik uw smartphone:Veel smartphones(B, afbeelding1) bevatten een hellingsmeter(hoekzoeker) onder de kompasapp. Of zoek onlinenaar een clinometer-app. b. Gebruik hoekzoekers:Gereedschap voorhoekzoekers (C en D, afbeelding1) zijn verkrijgbaarbij de plaatselijke ijzerhandel of online (ook welinclinometer, gradenboog, of hoekmeter genoemd). Kies type (C) of digitaal type (D), andere werkenmogelijk niet. Lees en volg de gebruiksaanwijzing diebij het hoekbepalingshulpmidel is geleverd. 3. Plaats de rechte kant van twee (2) voet langs de steilstekant van de grashelling. Plaats de stok over de helehelling. 4. Leg de smartphone of het hoekbepalingshulpmiddel opde rechte balk en lees de hoek in graden. Dit is de hellingvan uw gazon.

Opmerking:Er is een gids voor het bepalen van dehellingsgraad inbegrepen bij uw productinformatie en het isook beschikbaar om te downloaden van de website van defabrikant. Veiligheidssymbool en signaalwoordenHet veiligheidssymbool duidt veiligheidsinformatieaan over gevaren die kunnen leiden tot lichamelijk letsel. Een signaalwoord (GEVAAR,WAARSCHUWING,ofVOORZICHTIG) wordt gebruikt samen metNot for Reproduction.

Verderkan een gevarensymbool worden gebruikt om de soortgevaar aan te duiden. GEVAARduidt op een risico, dat indien het niet wordtvermeden,zalleiden tot de dood of een ernstig lichamelijkletsel. WAARSCHUWINGduidt op een risico, dat indien hetniet wordt vermeden, kan leiden tot de dood of een ernstiglichamelijk letsel. VOORZICHTIGduidt op een gevaar dat, indien het nietwordt voorkomen, kan resulteren in licht of matig letsel.OPMERKING geeft informatie aan die wel belangrijk wordtgeacht, maar niet gerelateerd is aan gevaar.Gevarensymbolen en hun betekenisSymbool BetekenisVeiligheidsinformatie over gevaren die tot persoonlijk letselkunnen leiden.Zorg dat u de gebruiksaanwijzing voor de bestuurder hebtgelezen en begrepen voordat u de eenheid bedient ofonderhoud aan de eenheid uitvoert.Verwijder de sleutel en lees de handleiding voor debestuurder voordat u de eenheid bedient.StopBrandgevaarExplosiegevaar Gevaar voor schokkenSymbool BetekenisGevaar van giftige dampenBewegende delenDraag oogbescherming.Gevaarlijke chemische stofGevaar voor hete oppervlakkenGevaar voor verlies van lichaamsdelenGevaar van wegvliegende voorwerpenEen veilige afstand aanhoudenKinderen uit de buurt houdenKantelgevaarGevaar voor verlies van lichaamsdelenNot for Reproduction

160Veiligheidsmeldingen WAARSCHUWING Voordat u de machine gebruikt, moet u de instructies enwaarschuwingen in deze handleiding en op de machine, demotor en de hulpstukken lezen, begrijpen en opvolgen. Alsu zich niet aan de veiligheidsinstructies in deze handleidinghoudt, kan dit leiden tot de dood of ernstig letsel. • Laat de machine alleen bedienen door bestuurdersdie verantwoordelijk, getraind en op de hoogte van deinstructies zijn, en die hiertoe fysiek in staat zijn. • Gebruik de machine niet onder invloed van alcohol ofdrugs/geneesmiddelen. • Draag een veiligheidsbril en schoenen met dichteneuzen. • Houd handen en voeten uit de buurt van bewegendeonderdelen en de onderkant van de machine. Blijf ooksteeds uit de buurt van de afvoeropening. • Zorg dat de machine goed onderhouden is. Vervangversleten of beschadigde onderdelen. • Wees voorzichtig bij het onderhoud van de bladen.

Pak de bladen in of draag handschoenen. Vervangbeschadigde bladen. Repareer of verander de bladenniet. • Gebruik voor transport oprijplaten die breed genoeg zijnom een maaier te laden of lossen. • Zie bevestiging of accessoire voor juiste wielhoogtes oftegengewichten. • Houd de machine vrij van gras, bladeren of anderongewenst materiaal om brand te voorkomen. Depgemorste olie of benzine op. Verwijder met brandstofdoordrenkt vuil en laat de machine afkoelen voordat udeze opbergt.  WAARSCHUWING Een draaiende motor stoot koolmonoxide uit: een geurloos,kleurloos, giftig gas. Het inademen van koolmonoxidekan hoofdpijn, vermoeidheid, duizeligheid, braken,verwardheid, beroertes, misselijkheid, flauwvallen of dedood veroorzaken. • Gebruik de machine ALLEEN buiten. • Zorg ervoor dat er geen uitlaatgas in een geslotenruimte terecht komt via ramen, deuren, ventilatie- ofandere openingen.

Vergelijkafbeelding2met de veiligheidsstickers in de onderstaandetabel. De voorzorgsmaatregelen en waarschuwingen zijnvoor uw veiligheid. Om persoonlijk letsel of schade aan uwmachine te voorkomen, moet u alle veiligheidsstickers lezenen deze opvolgen. Belangrijk:Als de veiligheidssticker versleten of beschadigdof niet meer leesbaar is, moet u vervangende stickers bij uwplaatselijke dealer bestellen. A B C Definities pictogrammen veiligheidsstickersVergelijk de letters (A - J) van de pictogrammen op deveiligheidsstickers met de veiligheidsdefinities in de volgendetabel. Not for Reproduction.

161A WAARSCHUWING:Zorg dat u de gebruikershandleiding hebtgelezen en begrijpt voor u deze machine gebruikt. Weet waar allebedieningselementen zich bevinden en hoe deze werken. Gebruikdeze machine alleen als u voldoende kennis hebt. B GEVAAR - RISICO OP VERLIES VAN TRACTIE, WEGGLIJDEN,STURING EN CONTROLE OP HELLINGEN:Als de machine opeen helling stopt met voorwaartse beweging of begint te bewegen,stop dan de bladen en rijd langzaam van de helling af. C GEVAAR - BRANDGEVAAR: Zorg ervoor dat de machine vrij isvan gras, gebladerte en olieresten. Voeg geen brandstof toe terwijlde motor draait of heet is. Stop de motor. Laat de motor tenminste3 minuten afkoelen, voordat u brandstof toevoegt. Voeg nooitbrandstof toe binnenshuis of in een afgesloten trailer, garage ofandere afgesloten ruimte. Verwijder gemorste brandstof. Niet rokentijdens het bedienen van deze machine.

D GEVAAR - KANTEL- EN SLIPRISICO:Maai hellingen op en neer,niet overdwars. Gebruik de maaier niet bij hellingen van meer dan10 graden. Voorkom plotselinge en scherpe (snelle) bochten ophellingen. E GEVAAR - RISICO VOOR AMPUTATIE EN VERLIESVAN LEDEMATEN:Om letsel van ronddraaiendesnijmessen en bewegende delen te voorkomen, moeten deveiligheidsvoorzieningen (beschermplaten, schermen enschakelaars) aanwezig zijn en goed werken. F Maai niet als kinderen of andere personen in de buurt zijn. LaatNIEMAND meerijden (met name kinderen), zelfs niet als demaaibladen zijn uitgeschakeld. Maai niet achteruit, tenzij absoluutnoodzakelijk. Kijk naar beneden en naar achteren, vóór en terwijl ude eenheid achteruitrijdt. G Raadpleeg de technische documentatie voor technische reparatiesof onderhoud.

Als u de machine verlaat, schakelt u de motor uit,trekt u de handrem aan en verwijdert u de contactsleutel. H Houd omstanders en kinderen op een veilige afstand. Verwijdervoorwerpen die door het snijmes kunnen worden weggeslingerd.

Maai alleen met de aangebrachte afvoertrechter. I GEVAAR - WEGVLIEGENDE VOORWERPEN:Bedien hetapparaat niet zonder eerst de ontluchtingsleiding te hebbenaangesloten. J GEVAAR - DRAAIENDE MAAIBLADEN:Dit maaidek kanledematen afhakken. Houd handen en voeten uit de buurt van debladen. Sticker veiligheid accuWaarschuwing: Brandgevaar - Houdkinderen uit de buurt van de accu. Hetzelfdegeldt voor open vlammen en vonken, dieexplosieve gassen kunnen doen ontsteken. Waarschuwing: Zwavelzuur kanblindheid of ernstige brandwondenveroorzaken -Draag altijd eenveiligheidsbril of een gezichtsmasker als u inde buurt van een accu werkt. Waarschuwing: Accu’s producerenexplosieve gassen - Zorg dat u degebruikershandleiding hebt gelezen enbegrijpt voor u deze machine gebruikt.

163Elektronisch bedieningspaneelDisplay totale bedrijfsuren, dagteller en klokOpmerking:Als u de eenheid start, wordt het totaal aantaluren op het onderhoudsdisplay weergegeven. Het totaalaantal bedrijfsuren wordt teruggezet op nul na 999,9. 1. Druk korter dan 1seconde op MODUS voor de dagteller. 2. Druk langer dan 3seconden op RESET (opnieuwinstellen) om de dagteller op 0 te zetten. 3. Druk korter dan 1seconde op MODE voor de klok. Zie derubriekDe klok instellen. 4. Druk korter dan 1 seconde op MODE (modus) om hettotaal aantal bedrijfsuren te tonen. De klok instellen1. Druk langer dan 3seconden op MODE. De urenknipperen op de display. 2. Druk op RESET (opnieuw instellen) om de uren af testellen. 3. Druk korter dan 1 seconde op MODE om de instelling opte slaan. De minuten knipperen op de display. 4. Druk op RESET om de minuten te veranderen. 5.

Druk korter dan 1 seconde op MODE om de instelling opte slaan. OnderhoudsdisplayOLIE VERVERSEN- Dit bericht wordt na 50 bedrijfsurenweergegeven. Nadat u de olie en filter hebt vervangen, druktu tweemaal op MODE voor OLIE-UREN. Houd vervolgensMODE 3 seconden ingedrukt om de timer op nul te zetten enhet scherm leeg te maken. LUCHTFILTERCONTROLE– Dit bericht wordt na25bedrijfsuren weergegeven. Na het reinigen of verwijderenvan het luchtfilter, drukt u driemaal op de knop MODE voorLUCHTFILTERUREN. Houd vervolgens MODE 3 secondeningedrukt om de timer op nul te zetten en het scherm leeg temaken. BLADEN VERWISSELEN– Dit bericht wordt na100bedrijfsuren weergegeven. Nadat u het maaiblad hebtvervangen, drukt u de RESET-knop langer dan 3 seconde inom de timer op nul te zetten en de display leeg te maken.

ACCU LAAG– Dit bericht wordt weergegeven als er zich eenprobleem voordoet met het accuvoltage. Dit bericht verdwijntals onderhoud is gepleegd aan de accu. Opmerking:Als het bericht ACCU LAAG op de display wordtweergegeven, heeft dit prioriteit boven alle andere berichten.

Voer eerst het onderhoud aan de accu uit en controleervervolgens op andere onderhoudsberichten. BedieningLees de rubriekVeiligheid voor de gebruikervoordat u dezemachine gebruikt. Zorg ervoor dat u de bedieningselementenkent en weet hoe u het apparaat moet stoppen. Bedieningsgebied1. Zorg dat u het gebied waar u de maaier wilt gaangebruiken goed kent. 2. Zorg ervoor dat het gebied vrij is van ongewenstmateriaal dat kan worden opgepakt door de bladen enworden weggegooid. GEVAAR Deze machine kan objecten wegwerpen die omstanderszouden kunnen verwonden of gebouwen zouden kunnenbeschadigen. • Gebruik de maaier niet als de volledige grasopvangzak,de afvoerbeschermkap (deflector) of andereveiligheidsvoorzieningen niet volledig zijn aangebracht. Controleer regelmatig op tekenen van slijtage of schadeen vervang onderdelen indien nodig.

• Maak het bedieningsgebied vrij van objecten diekunnen worden weggeslingerd of die van invloedkunnen zijn op de werking van de maaier. 3. Rij de maaier naar buiten voordat u de motor start. WAARSCHUWING Motoren stoten koolmonoxide uit: een geurloos,kleurloos, giftig gas. Het inademen van koolmonoxide kanmisselijkheid, flauwvallen of de dood veroorzaken. 4. Let op alle hellingen. Not for Reproduction.

164 GEVAAR Maaien op hellingen of vlak bij water kan leiden tot verliesvan controle en kantelen. • Maai hellingen in de hellingsrichting, niet overdwars. • Verminder snelheid en wees voorzichtig op hellingen. • Niet gebruiken op hellingen van meer dan 10 graden(dit is een verhoging van 3,5 voet over een lengte van20 voet). • Houd een ruimte aan van minimaal twee maaiersrondom water, muren of het einde van hellingen. • Maai geen nat gras. • Gebruik de machine niet onder omstandigheden waartractie, besturing of stabiliteit onzeker is. Bandenkunnen wegglijden, zelfs als de wielen gestopt zijn. • Vermijd op een helling te starten of te stoppen. • Verander niet plots van snelheid of richting. • Draai langzaam en geleidelijk. • Wees voorzichtig bij het bedienen van een machine meteen grasvanger of andere accessoire(s). Deze kunnende stabiliteit van de machine beïnvloeden.

• Houd u aan de aanbevelingen van de fabrikant inzakede gewichtslimieten voor aanhanguitrusting en hetslepen op hellingen. ZieAanhanguitrusting. 5. Controleer vooraf of er geen omstanders, vooralkinderen, in uw werkgebied zijn. GEVAAR Deze zitmaaier is in staat handen en voeten te amputeren. • Stop de maaier als er kinderen of anderen in de buurtzijn. • Houd kinderen uit de buurt van waar u aan het maaienbent en laat een andere verantwoordelijke volwassenegoed op ze passen. • Laat niemand meerijden (met name kinderen), zelfsniet als de maaibladen zijn uitgeschakeld. Zij zoudenkunnen vallen en ernstig gewond raken of de veiligebediening van de zitmaaier kunnen hinderen. Kinderendie ooit al mee hebben mogen rijden, kunnen plotselingin het maaigebied opduiken voor nog een ritje endaarbij vooruit of achteruit omver worden gereden.

De veiligheid van het vergrendelsysteemtestenDeze machine is uitgerust met veiligheidsvergrendelingen. Probeer de veiligheidsschakelaars niet te omzeilen en knoeinooit met de veiligheidsvoorzieningen.  WAARSCHUWINGGebruik de machine niet als deze de veiligheidstest nietdoorstaat. Raadpleeg een erkende dealer. Test 1 — de motor mag NIET aanslaan als• de PTO-schakelaar AAN is, OF• Het rempedaal NIET volledig is ingedrukt (parkeerremuitgeschakeld). Test 2 — de motor moet WEL aanslaan als• de PTO-schakelaar in de stand UIT staat, EN• Het rempedaal is volledig ingedrukt (parkeerremingeschakeld). Test 3 — de motor moet UITSCHAKELEN als• De bestuurder staat op van de stoel terwijl de PTO isingeschakeld, OF• De bestuurder van de stoel opstaat terwijl het rempedaalNIET volledig is ingedrukt (parkeerrem UIT).

Test 4— remtijd van het maaibladcontroleren• De maaibladen en de aandrijfriem van de maaier moetenvolledig tot stilstand komen binnen vijf seconden nadat demaaibladschakelaar is UIT geschakeld. • Als de aandrijfriem niet binnen de vijf seconden stopt,moet u contact opnemen met een erkende dealer. Test 5: controle van de achteruitmaaioptie (RMO)• De motor moet afslaan als u achteruit probeert te rijdenterwijl de PTO is ingeschakeld en de RMO niet werdgeactiveerd. • Het RMO-lampje moet gaan branden als de RMO wordtgeactiveerd.  GEVAAR Achteruitmaaien kan gevaarlijk zijn voor omstanders. Er kunnen zich tragische ongevallen voordoen alsde gebruiker onvoldoende aandacht heeft voor deaanwezigheid van kinderen. Activeer de achterwaartsemaaioptie (RMO) nooit als er kinderen in de buurt zijn. Kinderen worden vaak aangetrokken door de machine enhet maaien.

165A SAE 30 - Onder 40°F (4°C) leidt het gebruik van SAE30 tot problemenbij het starten. B 10W-30: Boven 80°F (27°C) kan het gebruik van 10W-30 leiden toteen hoger olieverbruik. Controleer het oliepeil vaker. C 5W-30D Synthetisch 5W-30EVanguard®Synthetisch 15W-50*Onder 40°F (4°C) zal het gebruik van SAE 30 leiden tot problemen bij hetstarten. **Boven 80°F (27°C) kan het gebruik van 10W-30 leiden tot een hogerolieverbruik. Controleer het oliepeil vaker. 1. Plaats de eenheid op een vlak oppervlak zoals inafbeelding4. 2. Zet de motor stop en haal de sleutel uit het contact. 3. Zorg ervoor dat de olievulopening schoon is. 4. Verwijder de peilstok(A,afbeelding5). Verwijder deresterende olie van de peilstok. 5. Plaats de peilstok en druk deze goed aan. 6. Verwijder de peilstok opnieuw en controleer hetoliepeil.

Zorg ervoor dat het oliepeil zich aan debovenkant van de VOL markering (B)op de peilstokbevindt. 7. Als het olieniveau VOL is, plaatst u de peilstok en drukt udeze aan. 8. Als het oliepeil LAAG is, voegt u olie toe aan deolievulbuis (C). Niet te veel bijvullen. Opmerking:Voeg geen olie toe via de plug voor snel olieaftappen (indien aanwezig). 9. Wacht één minuut en controleer het oliepeil opnieuw. 10. Breng de peilstok weer aan en druk deze aan. OliedrukAls de oliedruk te laag is, zal een drukschakelaar(indien aanwezig) de motor stoppen of eenwaarschuwingsvoorziening activeren. Als dit gebeurt, stopt ude motor en controleert u het oliepeil met de peilstok. Als het oliepeil tot onder de markering BIJVULLEN isgedaald, moet u olie bijvullen tot aan de markering VOL. Startde motor en controleer of de oliedruk correct is voordat u demachine in gebruik neemt.

Start de motor NIETals het oliepeil tussen de markeringenBIJVULLEN en VOL staat. Neem contact op met een erkendedealer om het oliedrukprobleem te laten verhelpen.

Aanbevolen brandstofBrandstof moet aan de volgende vereisten voldoen:• Schone, verse, loodvrije benzine. • Minimaal 87 octaan/87 AKI (91 RON). Zie hieronder voorgebruik op grote hoogte. • Benzine met tot 10% ethanol (gasohol) is toegestaan. OPGEPAST Gebruik geen benzines die niet zijngoedgekeurd, zoals E15 en E85. Meng geen olie inde benzine en pas de motor niet aan voor alternatievebrandstoffen. Gebruik van niet-goedgekeurde brandstoffenbeschadigt de motoronderdelen en maakt de garantieongeldig. Voeg een brandstofstabilisator aan de brandstof toe omhet brandstofsysteem tegen gomvorming te beschermen. Zieopslag. Niet alle brandstof is hetzelfde. Veranderbij start- of prestatieproblemen van tankstation of merk. Deze motor is gecertificeerd om op benzine te lopen. Het emissieregelsysteem voor gecarbureerde motorenis EM (motorwijzigingen).

Het emissieregelsysteem voormotoren met elektronische brandstofinjectie zijn ECM(motorbesturingsmodule), MPI (multi-poort injectie), en indienuitgerust een O2S (zuurstofsensor). Grote hoogteOp hoogtes van meer dan 1. 524 meter (5. 000 voet)is benzine met minimaal 85 octaan/85 AKI (89 RON)toegestaan. Motoren met carburateur moeten worden afgesteld om hunprestaties te behouden. Gebruik zonder deze afstellingveroorzaakt slechtere prestaties, een hoger brandstofverbruiken toegenomen emissies. Raadpleeg een erkende Briggs &Stratton-dealer voor instructies over de afstelling voor grotehoogtes. Het gebruik van de motor op hoogtes van minderdan 762 meter met de set voor grote hoogtes wordt nietaanbevolen. Motoren met elektronische brandstofinjectie (EFI) hoeven nietvoor grote hoogtes te worden afgesteld. Not for Reproduction.

166Brandstof bijvullen WAARSCHUWING Brandstof en brandstofdampen zijn uiterst ontvlambaaren explosief. Ga extra voorzichtig om met brandstof. Alsu zich niet aan deze veiligheidsinstructies houdt, kan ditleiden tot een brand of explosie met als gevolg ernstigeverbrandingen of de dood. Bij het toevoegen van brandstof• Schakel de motor uit en laat de motor ten minstegedurende 3 minuten afkoelen voordat u de benzinedopverwijdert. • Doof alle sigaretten, sigaren, pijpen en andereontstekingsbronnen. • Vul de brandstoftank buiten of in een goedgeventileerde ruimte. • Vul de brandstoftank niet te veel. Vul de brandstoftankniet voorbij de onderkant van de vulhals zodat debrandstof nog kan uitzetten. • Houd brandstof uit de buurt van vonken, open vuur,waakvlammen, hitte en andere ontstekingsbronnen. • Controleer brandstofleidingen, tank, vuldop enkoppelingen regelmatig op barsten of lekkages.

Vervang indien nodig. • Indien brandstof wordt gemorst, dient u te wachten totdeze verdampt is voordat u de motor start. Zorg dat uGEEN ANDERE ontstekingsbronnen creëert. • Gebruik uitsluitend een goedgekeurde brandstoftank. 1. Verwijder ongewenst materiaal rondom debrandstofvuldop. 2. Verwijder de brandstofvuldop (A, afbeelding 6). 3. Vul de brandstoftank (B) met brandstof. NIET boven debodem van de brandstoftankopening vullen (C). 4. Draai de tankdop vast. De motor starten WAARSCHUWING Brandstof en brandstofdampen zijn uiterst ontvlambaar enexplosief. Brand of explosie kan ernstige brandwonden of dodelijkletsel veroorzaken. Wanneer u de motor start:• Zorg ervoor dat de bougie, de geluiddemper, debenzinedop en het luchtfilter (indien aanwezig)aanwezig zijn en goed vastzitten. • Probeer de motor niet te starten terwijl de bougieverwijderd is.

 WAARSCHUWING Motoren stoten koolmonoxide uit: een geurloos, kleurloos,giftig gas. Het inademen van koolmonoxide kan misselijkheid,flauwvallen of de dood veroorzaken. Brand of explosie kan ernstige brandwonden of dodelijkletsel veroorzaken. • Starten en laten draaien van de motor doet u buiten. • Start of laat de motor niet draaien in afgesloten ruimten,zelfs indien de deuren of ramen open staan. 1. Controleer het oliepeil. ZieMotorolie controleren entoevoegen. 2. Zorg dat de rijbediening van de zitmaaier uitgeschakeldis. 3. Ga in de stoel zitten en til de stoelinstelhendel OMHOOGom de stoel te vergrendelen. 4. Zet de parkeerrem aan (H,afbeelding3). Druk hetrempedaal (P) helemaal in, trek de parkeerremhendel UITen laat het rempedaal los. 5. Druk de PTO-schakelaar (M) in om deze te deactiveren. 6. Zet de gashendel/choke (J) in de stand CHOKE (indienhiermee uitgerust). 7.

Zorg ervoor dat het starter (E) in de contactschakelaar isgeïnstalleerd. Druk de startknop twee maal in en houdtdeze vast totdat de motor start. 8. Nadat de motor is gestart, zet u de gas-/chokehendelop halve snelheid. Zet de motor AAN voor ten minste 30seconden. Op deze manier warmt de motor op. 9. Zet de gas-/chokehendel in de stand SNEL (L). Verwijder in geval van nood de contactsleutel om de tractoren de motor onmiddellijk te stoppen. Opmerking:Neem contact op met een erkende servicedealerindien de motor ook na herhaalde pogingen niet aanslaat. De zitmaaier en motor stopzetten WAARSCHUWING Brandstof en brandstofdampen zijn uiterst ontvlambaar enexplosief. Brand of explosie kan ernstige brandwonden of dodelijkletsel veroorzaken. • Choke de carburateur niet om de motor te stoppen. 1. Laat de rijsnelheidspedalen los om terug te kerennaar de stand VRIJLOOP.

1675. Trek de handrem aan. Druk het rempedaal helemaalin, trek de parkeerremhendel OMHOOG en laat hetrempedaal los. In een noodgeval draait u de contactsleutel in de stand STOPom de motor te stoppen. Besturing van de zitmaaier1. Ga op de bestuurdersstoel zitten en pas de positievan de stoel zo aan dat u gemakkelijk bij allebedieningselementen kunt. Zie de rubriekFuncties enbedieningselementen. 2. Trek de handremaan:a. Druk het rempedaal volledig in. b. Trek de handrem OMHOOG. c. Laat de rem los. 3. Zorg dat de PTO-schakelaar uitgeschakeld is. 4. Start de motor. Zie de rubriekDe motor starten. 5. De handrem ontgrendelen:a. Druk het rempedaal volledig NAAR BENEDEN. b. Druk de parkeerrem NAAR BENEDEN. c. Laat de rem los. 6. Druk op het pedaal voor de voorwaartsesnelheidsbediening om vooruit te rijden. Laat het pedaallos om te stoppen.

Opmerking:Merk op dat hoe meer het pedaal wordtingedrukt, hoe sneller de zitmaaier rijdt. 7. Stop de zitmaaier door de rijsnelheidspedalen los telaten, de parkeerrem te activeren en de motor stil teleggen. Zie de rubriekDe trekker en motor stoppen. Maaien GEVAAR Deze machine heeft snijbladen die handen en voetenaf kunnen hakken en voorwerpen in het rond kunnenslingeren. Als u zich niet aan de veiligheidsinstructies indeze handleiding houdt, kan dit leiden tot de dood of ernstigletsel. • Gebruik de machine alleen bij daglicht of goedekunstmatige verlichting. • Vermijd kuilen, geulen, bulten, stenen of anderegevaren. Ongelijk terrein kan de machine doen kantelen ofzorgen dat de bestuurder zijn balans of steun verliest. • Richt het afgevoerde materiaal nooit op iemand.

Voorkom dat het afgevoerde materiaal tegen een muurof iets dergelijks wordt gericht, omdat het materiaalterug naar de bestuurder kan kaatsen. • Stop het blad/de bladen als u over grind rijdt. • Laat een draaiende machine nooit onbeheerd achter.

De bestuurder moet de PTO altijduitschakelen voordat met de zitmaaier op of over wegen,paden of andere plaatsen wordt gereden die door anderevoertuigen kunnen worden gebruikt. Het plotselinge verliesvan aandrijving zou een risico in kunnen houden. De maaihoogte instellenDe hefboom van de maaier laat het dek zakken naar demaaipositie of brengt het dek omhoog naar de transportstand. RaadpleegFuncties en bedieningselementen. Om het maaidek lager te zetten:1. Trek de hendel van het maaidekhefsysteem zachtjesterug. 2. Duw deze naar links. 3. Beweeg het omlaag. Om het maaidek hoger te zetten:1. Trek de hendel van het maaidekhefsysteem omhoog. 2. Zet vast in de groef aan de rechterkant. Opmerking:Niet maaien als de machine omhoog staat in detransportstand. De elektrische maaihoogte-schakelaar regelt de maaihoogtevan de maaier.

168Achteruitmaaioptie (RMO) GEVAAR Achteruitmaaien kan gevaarlijk zijn voor omstanders. Er kunnen zich tragische ongevallen voordoen alsde gebruiker onvoldoende aandacht heeft voor deaanwezigheid van kinderen. Kinderen worden vaakaangetrokken door de machine en het maaien. Ga er nooitvanuit dat kinderen op de plaats zullen blijven staan waar uze het laatst zag. • Houd kinderen uit de buurt van waar u aan het maaienbent en laat een andere verantwoordelijke volwassenegoed op ze passen. • Laat niemand meerijden (met name kinderen), zelfsniet als de maaibladen zijn uitgeschakeld. Zij zoudenkunnen vallen en ernstig gewond raken of de veiligebediening van de zitmaaier kunnen hinderen. Kinderendie ooit al mee hebben mogen rijden, kunnen plotselingin het maaigebied opduiken voor nog een ritje endaarbij vooruit of achteruit omver worden gereden.

• Maai niet achteruit, tenzij absoluut noodzakelijk. Kijkomlaag en achter u, voordat en terwijl u achteruitrijdt. • Als de machine achteruit maait zonder dat de ReverseMowing Option is ingeschakeld, neemt u direct contactop met een erkende servicedealer. 1. Schakel de Power Take-Off (PTO) in. Zie derubriekFuncties en bedieningselementen. 2. Draai de sleutel voor de omgekeerde maaioptie (RMO) inde stand ON (aan). 3. Het ledlampje gaat aan. 4. De bestuurder maait nu achteruit. Opmerking:De sleutel moet worden verwijderd om detoegang tot de RMO-functie te beperken. Onderhoud WAARSCHUWING Onbedoelde vonken kunnen resulteren in brand of eenelektrische schok. Ongewild opstarten kan leiden tot beknelling, traumatischeamputatie of scheurwonden. Vóór het uitvoeren van instellingen of reparaties:• Maak de bougiekabel los en houd de kabel op veiligeafstand van de ontstekingsbougie.

• Verander niets aan de regulateur, koppelingen ofandere onderdelen om het motortoerental te verhogen. • Vervangende onderdelen moeten identiek zijn aan,en op dezelfde positie worden geïnstalleerd als, deoriginele onderdelen. Andere onderdelen zullen mindergoed werken, kunnen de maaier beschadigen enkunnen letsel veroorzaken. • Sla niet op het vliegwiel met een hamer of een anderhard voorwerp, want het vliegwiel kan door eendergelijke handeling in stukken uiteenvallen.

OnderhoudsschemaZITMAAIER EN MAAIDEKElke 8uur of dagelijksControleer het veiligheidsvergrendelingsysteemVerwijder ongewenst materiaal van de zitmaaier, het maaidek en demotorruimteIedere 25uur of jaarlijks*Controleer de bandenspanningControleer de stilstandtijd van de maaibladenControleer de zitmaaier/het maaidek op loszittende onderdelenIedere 50uur of jaarlijks*De accu en accukabels reinigenControleer de remmen van de zitmaaierRaadpleeg een geautoriseerde servicedealer van Briggs & StrattonSmeer de zitmaaier en het maaidek. Controle van de maaibladen***Wat als eerste komt. **Controleer de bladen vaker op plaatsen met zandige bodems of inzeer stoffige omgevingen.

MOTOREerste 5uurDe motorolie verversenElke 8uur of dagelijksControleer het oliepeilIedere 25uur of jaarlijks*Reinig het luchtfilter en het voorfilter**Iedere 50uur of jaarlijks*De motorolie verversenVervang het oliefilterNot for Reproduction.

169MOTORJaarlijksVervang het oliefilterVervang het voorfilterRaadpleeg uw dealer jaarlijks omInspecteer de geluiddemper en de vonkenvangerVervang de bougiesVervang het brandstoffilterReinig het luchtkoelingsysteem*Wat als eerste komt. **In stoffige omgevingen of als er vuil in de lucht aanwezig is, moet uvaker reinigen. BandenspanningscontroleZorg voor de beste tractie en de beste maaiprestaties ervoordat de bandenspanning tussen de 12 - 14 psi (0,82 - 0,96bar) is. Zie de rubriek “De bandenspanning controleren” inhetOnderhoudschema. Zie ook de bandenspanning in derubriekSpecificaties. Opmerking:De bandenspanning kan iets afwijken van demaximale spanning die op de zijkant van de banden staatvermeld. Onderhoud van de accu WAARSCHUWING Als u de accukabels plaatst of verwijdert, moet u denegatieve accukabel EERST loskoppelen en als LAATSTEterug aansluiten.

Doet u dat niet, dan bestaat de kansop kortsluiting tussen de positieve pool en een stukgereedschap. De accu en accukabels schoonmaken1. Maak eerst de MINPOOL (zwart) los. 2. Maak de PLUSPOOL (rood) als laatste los. 3. Verwijder de accu zoals weergegeven in de afbeelding8. 4. Maak het batterijoppervlak schoon met soda en water. 5. Maak de polen van de batterij en de uiteindenvan de kabels schoon met een staalborstel enschoonmaakmiddel voor batterijpolen tot deze glanzen. 6. Smeer een laagje petrolatum of niet-geleidend smeervetop de polen. 7. Monteer de accu. 8. Sluit de PLUSPOOL (rood) als eerste aan. 9. Sluit de MINPOOL (zwart) als laatste aan. De accu opladen WAARSCHUWING Houd open vlammen en vonken uit de buurt van de accu. De uit de accu ontsnappende gassen zijn zeer explosief. Zorg voor een goede ventilatie tijdens het laden van deaccu.

Een lege accu of een accu die te zwak is om de motor testarten, kan het gevolg zijn van een defect in het laadsysteemof in een ander elektrisch onderdeel. Als u twijfelt aan deoorzaak van het probleem, neemt u contact op met uwdealer.

Als u de accu moet vervangen, volgt u de stappen inhet gedeelte De accu en accukabels reinigen. Om de accu op te laden, volgt u de aanwijzingen van defabrikant van de acculader en neemt u alle waarschuwingenin acht die u in de veiligheidsvoorschriften van dezehandleiding vindt. Laad de accu tot deze volledig isopgeladen. Laad niet op met een vermogen van meer dan 10ampère. Controleer de stoptijd van demaaibladen WAARSCHUWINGAls het maaiblad niet binnen 5 seconden helemaal stopt,moet de koppeling worden afgesteld. Gebruik de machineniet voordat de juiste afstelling is uitgevoerd door een doorBriggs & Stratton erkende servicedealer. De maaibladen en de aandrijfriem van het maaidek moetenbinnen vijf seconden tot stilstand komen nadat de PTO-schakelaar op UIT is gezet.

Als de aandrijfriem van de maaierniet binnen vijf seconden tot stilstand komt, moet u contactopnemen met een erkende Briggs & Stratton servicedealervoor reparatie. De motorolie verversen1. Plaats de zitmaaier op een vlakke ondergrond. Raadpleeg afbeelding1. 2. Stop de motor en verwijder de starter of sleutel. 3. Reinig rond de olievulopening en het filter. 4. Verwijder de peilstok(A, afbeelding1) en leg het op eenschone doek. 5. Maak de olieaftapslang los (A,afbeelding9). 6. Verwijder de dop (B, afbeelding9) voorzichtig en laat deslang zakken in een geschikte opvangbak (C). 7. Sluit de dop na het aftappen goed af en bevestig de slangaan de zijkant van de motor. 8. Verwijder het oliefilter (B, afbeelding10) en gooi het weg. 9. Smeer de oliefilterpakking (A) lichtjes in met nieuwe olie. 10.

17011. Olie toevoegen. Raadpleeg het gedeelteMotoroliecontroleren en toevoegen. Luchtfiltereenheid (cartridge metvoorfilter) WAARSCHUWING Nooit de motor starten of laten draaien zonder deluchtfiltereenheid of het luchtfilter. OPGEPASTReinig het filter niet met perslucht of oplosmiddelen. Perslucht kan het filter beschadigen en oplosmiddelenkunnen het filter oplossen. 1. Maak de bevestigingen los (A, afbeelding11) enverwijder de kap (B). 2. Verwijder het luchtfilterelement (C) en demonteer het. 3. Verwijder eventueel vuil dat in de carburator terecht kankomen (D). 4. Haal het voorfilter van het filter. 5. Tik het luchtfilter voorzichtig op een hard oppervlak omhet vuil los te maken. Als het filter zeer vuil is, vervangt uhet door een nieuw filter. 6. Was het voorfilter in water met een vloeibaar wasmiddel. Laat het dan goed aan de lucht drogen.

Breng geen olieaan op het voorfilter. 7. Monteer het droge voorfilter op de luchtfilter. 8. Plaats het luchtfilter. 9. Sluit de afdekking en maak deze vast met debevestiging. Controleer de bougies WAARSCHUWINGOnbedoelde vonken kunnen resulteren in brand of eenelektrische schok. Ongewild opstarten kan leiden tot beknelling, traumatischeamputatie of scheurwonden. Bij het testen op vonkvorming:• Gebruik een goedgekeurde bougietester. • Controleer niet op vonkvorming met de bougieverwijderd. OPGEPASTBougies hebben verschillende warmtewaarden. Het isbelangrijk dat de juiste bougie wordt gebruikt anders kan demotor beschadigd raken. Vervang de bougie door hetzelfdetype bougie of een gelijkwaardig soort. Bougie schoonmakenReinig de bougies met een staalborstel en een stevig mes. Gebruik GEEN schuurmiddelen.

Elektrodenafstand controlerenGebruik een bougiespanningsmeter (A,afbeelding12) omde afstand tussen de twee elektroden te controleren. Als deafstand correct is, wordt de voelermaat licht tegengehoudenals u deze door de opening haalt.

Gebruik een voelermaat en buig de gebogen elektrodevoorzichtig om de bougie-opening aan te passen. Zorg ervoordat u de middelste elektrode of het porselein niet aanraakt. Bougie plaatsenDraai de bougie vast met uw vingers en draai vervolgens vastmet een sleutel zoals op de afbeelding 13. • 180in-lbs (20Nm), OF• 1/2slag bij het plaatsen van de oorspronkelijke bougie. 1/4slag bij het plaatsen van een nieuw exemplaar. De zitmaaier met de hand voortduwen1. Schakel de Power-Take-Off(PTO) uit. Zie derubriekFuncties en bedieningselementen. 2. STOP de motor. 3. Trek aan de transmissievrijgavehendel om deze inde vrijgavestand te zetten. Voor tractoren met eenveersysteem(A), en tractoren met een vast frame(B). Raadpleeg afbeelding,14. U kunt de maaier nu met dehand voortduwen. WAARSCHUWINGDoor de machine te trekken wordt de transmissiebeschadigd.

Gebruik geen ander voertuig om deze machinevoort te duwen of te trekken. Gebruik de transmissiehendelniet terwijl de motor draait. Aanhanguitrusting1. Voordat u het apparaat versleept, dient u zich ervante vergewissen dat de trekhaak is ontworpen voor hetslepen. 2. Bevestig aanhanguitrusting ALLEEN aan het sleeppunt. 3. Houd u aan de onderstaande aanbevelingen inzake degewichtslimieten voor aanhanguitrusting en het slepen ophellingen. • Brutogewicht (aanhanger en lading) 400 pond (181,4kg). • Maximumgewicht van 20 ft-lb (9,1 kg) op of onder deklepel. • Ga op een helling van een grens van 10 graden naar5 graden. 4. Laat NOOIT kinderen of andere personen toe op deaanhanguitrusting. 5. Op hellingen kan het gewicht van de aanhanguitrustingverlies van grip en van controle veroorzaken. Not for Reproduction.

1716. Zet de maaier NIET in de vrijstand om zo van een hellingte rijden. Het maaidek reinigen (indien hiermeeuitgerust)Opmerking:Gebruik de afspuitaansluiting (C,afbeelding15) om deonderkant van het maaidek te reinigen. 1. Parkeer de zitmaaier op een vlakke ondergrond. 2. Bevestig de snelaansluiting (A,afbeelding15) op detuinslang (B) en sluit deze aan op de afspuitaansluiting(C) op het maaidek. 3. Zet het water AAN. 4. Start de motor. 5. Zet de snijhoogte in de hoogste positie. 6. Schakel de Power Take-Off (PTO) schakelaar in om demaaibladen te activeren. De rotatie van de bladen en hetstromende water zullen de onderkant van het maaidekschoonmaken. 7. Schakel de Power Take-Off (PTO) uit en stop de motor. 8. Zet het water UIT. 9. Verwijder de tuinslang en de snelaansluiting van deafspuitaansluiting (C).

Opslag WAARSCHUWING Nooit de machine (met brandstof) opbergen in eenafgesloten, slecht geventileerde ruimte. Benzinedampenkunnen in contact komen met een ontstekingsbron (zoalseen geiser, boiler etc. ) en een explosie veroorzaken. • Opslaan uit de buurt van fornuizen, ovens, waterkokersof andere apparaten die een waakvlam bevattenof andere ontstekingsbronnen, omdat dezebrandstofdampen kunnen doen ontbranden. ApparatuurZet de aftakas (PTO) op UIT en trek de parkeerrem aan. Verwijder het startelement en laat de machine afkoelen. Als u de accu verwijdert, wordt zijn levensduur verlengd. Zorgervoor dat de accu op een koele en droge plaats staat enhoud deze volledig opgeladen. Als u de accu in de zitmaaierlaat zitten, moet u de minkabel loskoppelen. BrandstofsysteemBrandstof kan verschalen wanneer deze langer dan 30dagen in een jerrycan wordt bewaard.

Het is niet nodig om de brandstof uit de motor af te tappenwanneerbrandstofstabilisator volgens de instructies istoegevoegd. Zet de motor gedurende 2 minuten AANvóór de opslag om de brandstof en stabilisator door hetbrandstofsysteem te laten gaan. Voor u het toestel start nadat het werd opgeborgen:• Controleer het peil van alle vloeistoffen. Controleer alleonderhoudspunten. • Voer alle aanbevolen controles en procedures in dezehandleiding uit. • Zorg ervoor dat de motor warm is voordat u hemgebruikt. Not for Reproduction.

172Problemen oplossen WAARSCHUWINGOm ernstig letsel te voorkomen, mag u alleen onderhoudswerkzaamheden aan de zitmaaier uitvoeren als de motorstilgelegd en de parkeerrem geactiveerd is. Om te voorkomen dat de motor per ongeluk wordt gestart, moet voorafgaand aan onderhoud altijd de contactsleutel wordenverwijderd, de bougiekabel wordt losgekoppeld en van de stekker worden losgekoppeld. Verhelpen van storingen van de zitmaaierPROBLEEM ZOEK NAAR OPLOSSINGHet rempedaal is niet ingedrukt.  Druk het rempedaal volledig in. Brandstoftank leeg.  Als de motor warm is, laat u deze afkoelen en vultu vervolgens brandstof bij. De PTO-schakelaar staat op de stand AAN.  Zet de PTO-schakelaar op de stand UIT. De snelheidsregelaar is ingeschakeld.  Zet de snelheidsregelaarknop op de standNEUTRAAL/UIT. De motor is verzopen.  Ontkoppel de choke.
