Pagina 1/4
Remote
OEM Head-Unit
Rear or Front
speaker cables
RCA
outputs
TX2275
Ground
ZNXH2L
Remote
OEM Head-Unit
Rear or Front
speaker cables
RCA
outputs
Ground
ZNXH2L
20cm 8” Powered Enclosure
RTP8
High-level speaker
inputs to line-level 8V
RCA outputs adaptor
with Remote Out
Designed by MTX
in Phoenix, AZ - USA
Owner’s Manual
• High 2 Low level adapter (Speakers to RCAs)
• Maximum speaker input power : 2x 80W
• Maximum RCA output tension : 2x 8V
• Auto switch ON/OFF
• Generates a +12V 100mA Remote Out from the headunit speaker
cables without the need for a 12V power supply
• Frequency response : 20Hz~20kHz ±0.5dB
• Features 60Ω loads for the best OEM headunit compatibility
• Dimensions : 51x28x6,4mm
8V RMS RCA outputs connectors to be connected to your amp or
your powered enclosure.
Left Speaker Input (-) to be connected to the left spk output (-)
of your factory head unit.
Left Speaker Input (+) to be connected to the left spk output (+)
of your factory head unit.
Remote Out (+12V, 100mA) to be connected to the remote
connector on your amp or powered enclosure.
Right Speaker Input (-) to be connected to the right
spk output (-) from your factory head unit.
Right Speaker Input (+) to be connected to the right
spk output (+) from your factory head unit.
Ground cable to be connected to the car chassis
mtxaudio.de
mtxaudio.it
mtxaudio.eu
mtxaudio.fr
x.com/MTXEurope
x.com/MTXFrance
instagram.com/mtxaudio.eu
instagram.com/mtxaudio.fr
facebook.com/MTXEurope
facebook.com/MTXFrance
Thank you for purchasing the MTX ZNXH2L high-level speaker inputs to
line-level RCA outputs adaptor. The ZNXH2L is designed to enhance your
integrated car factory head-unit and transform it into a phenomenal high
fidelity device to get an ultimate listening experience. Congratulations for
making a smart choice and enjoy your music with MTX.
USA - UK

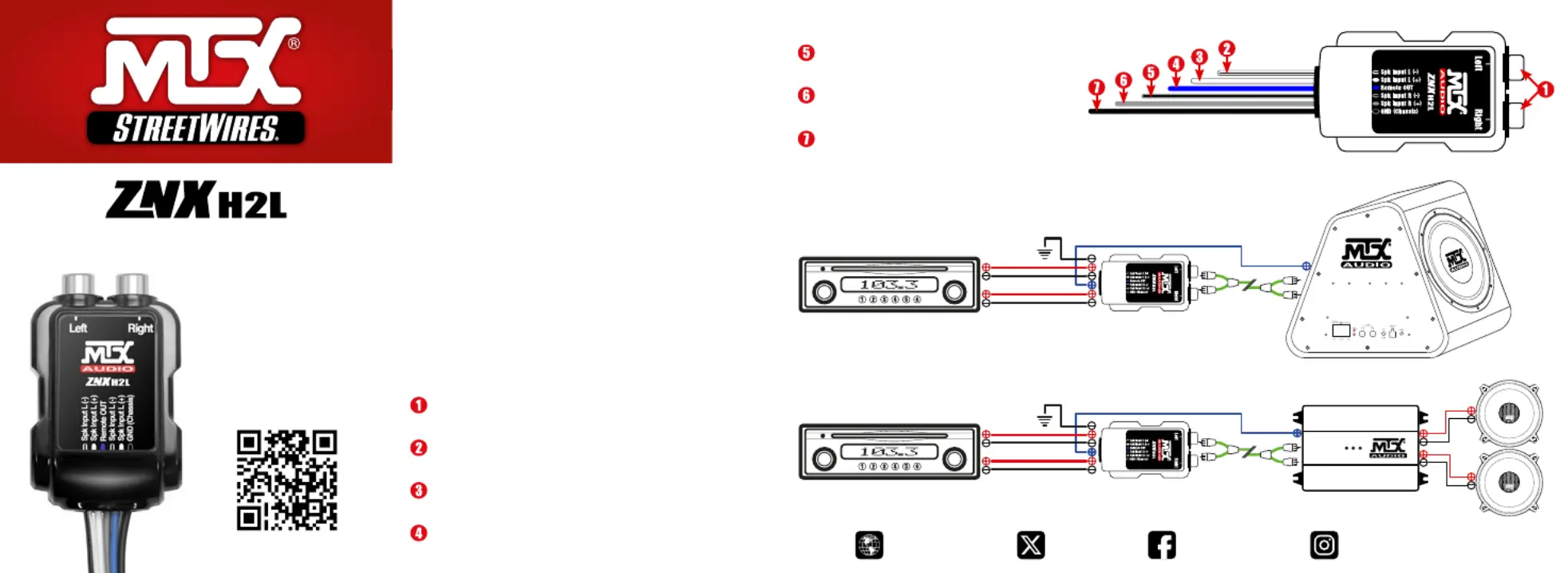

Installation Diagram
Connections
Connections
Specifications
Remote
Câbles haut-parleurs
avant ou arrières
Câbles haut-parleurs
avant ou arrières
TX2275
Masse
ZNXH2L
Remote
Auto-radio d’origine
Auto-radio d’origine
Sorties
RCA
Sorties
RCA
Masse
ZNXH2L
20cm 8” Powered Enclosure
RTP8
Adaptateur entrées
haut-niveau vers
sorties RCA 8V
et sortie ”Remote”
Conçu par MTX
à Phoenix, AZ - USA
Manuel de l’utilisateur
• High 2 Low level adapter (Spk to RCA)
• Maximum speaker input power : 2x 80W
• Maximum RCA output tension : 2x 8V
• Auto switch ON/OFF
• Generates a +12V 100mA Remote Out from the headunit speaker
cables without the need for a 12V power supply
• Frequency response : 20Hz~20kHz ±0.5dB
• Features 60Ω loads for the best OEM headunit compatibility
• Dimensions : 51x28x6,4mm
Sorties RCA 8V RMS à connecter aux entrées RCA de votre ampli ou
à votre caisson amplifié.
Entrée haut-parleur gauche (-) à connecter à la sortie haut-parleur
gauche (-) de votre auto-radio d’origine.
Entrée haut-parleur gauche (+) à connecter à la sortie haut-parleur
gauche (+) de votre auto-radio d’origine.
Sortie ”Remote” (+12V, 100mA) à connecter à la borne remote de
votre ampli ou de votre caisson amplifié.
Entrée haut-parleur droite (-) à connecter à la sortie
haut-parleur droite (-) de votre auto-radio d’origine.
Entrée haut-parleur droite (+) à connecter à la sortie
haut-parleur droite (+) de votre auto-radio d’origine.
Câble de mise à la masse à connecter au châssis
de la voiture.
mtxaudio.de
mtxaudio.it
mtxaudio.eu
mtxaudio.fr
x.com/MTXEurope
x.com/MTXFrance
instagram.com/mtxaudio.eu
instagram.com/mtxaudio.fr
facebook.com/MTXEurope
facebook.com/MTXFrance
Merci d’avoir acheté l’adaptateur MTX ZNXH2L qui transforme les câbles
haut-parleurs de votre auto-radio d’origine en sorties RCA. Le ZNXH2L
améliore la qualité votre autoradio d’origine et le transformer en un appareil
hi-fi phénoménal pour une expérience sonore ultime. Félicitations pour votre
choix judicieux. Profitez bien de la musique avec MTX.
FR
Schéma d’installation
Connexions
Connexions
Caractéristiques
Remote
OEM Head-Unit
Rear or Front
speaker cables
RCA
outputs
TX2275
Ground
ZNXH2L
Remote
OEM Head-Unit
Rear or Front
speaker cables
RCA
outputs
Ground
ZNXH2L
20cm 8” Powered Enclosure
RTP8
Hochpegel-Lautspre-
chereingänge auf
8V-Cinch-Ausgänge
mit Remote Out
Entwickelt von MTX
in Phoenix, AZ - USA
Benutzerhandbuch
• Hoch- auf Niedrigpegel-Adapter (LS auf RCA)
• Maximale Lautsprecher-Eingangsleistung : 2x 80W
• Maximale RCA-Ausgangsspannung : 2x 8V
• Automatisches Remote ON/OFF
• Erzeugt ein +12V 100mA Remote Out Signal über die
Lautsprecherkabel der Headunit, ohne dass ein 12V Anschluss
benötigt wird
• Frequenzgang: 20Hz~20kHz ±0.5dB
• Verfügt über 60Ω Lasten für eine optimale Kompatibilität mit Ihrer
OEM Headunit
• Abmessungen: 51x28x6,4mm
8V RMS RCA-Ausgänge für den Anschluss an Ihren Verstärker oder
Ihr Aktivgehäuse.
Linker Lautsprechereingang (-) zum Anschluss an den linken LS-
Ausgang (-) Ihrer Werksradios.
Linker Lautsprechereingang (+) zum Anschluss an den linken
LS-Ausgang (+) Ihres Werksradios.
Remote Out (+12V, 100mA) zum Anschluss an den Remote-
Anschluss Ihres Verstärkers oder Aktivgehäuses.
Rechter Lautsprechereingang (-) wird mit dem
rechten LS-Ausgang (-) Ihres Werksradios verbunden.
Der rechte Lautsprechereingang (+) wird mit dem
rechten LS-Ausgang (+) des Werksradios verbunden.
Massekabel zum Anschluss an das Fahrzeugchassis
mtxaudio.de
mtxaudio.it
mtxaudio.eu
mtxaudio.fr
x.com/MTXEurope
x.com/MTXFrance
instagram.com/mtxaudio.eu
instagram.com/mtxaudio.fr
facebook.com/MTXEurope
facebook.com/MTXFrance
Vielen Dank, dass Sie sich für den MTX ZNXH2L-Adapter entschieden
haben. Der ZNXH2L wurde entwickelt, um Ihr Werksradio in ein High Fidelity
Gerät zu verwandeln und das ultimative Hörerlebnis zu erzielen. Herzlichen
Glückwunsch zu dieser Entscheidung - genießen Sie Ihre Musik mit MTX.
DE
Installationsschema
Anschlüsse
Anschlüsse
Spezifikationen
