Pagina 1/4

I-00275 Rev A

MBRK/BRK Series

RK-RAPx REAR ACCESS PANEL

Instruction Sheet

REAR ACCESS PANEL

(RK-RAPx)

TOOLS REQUIRED

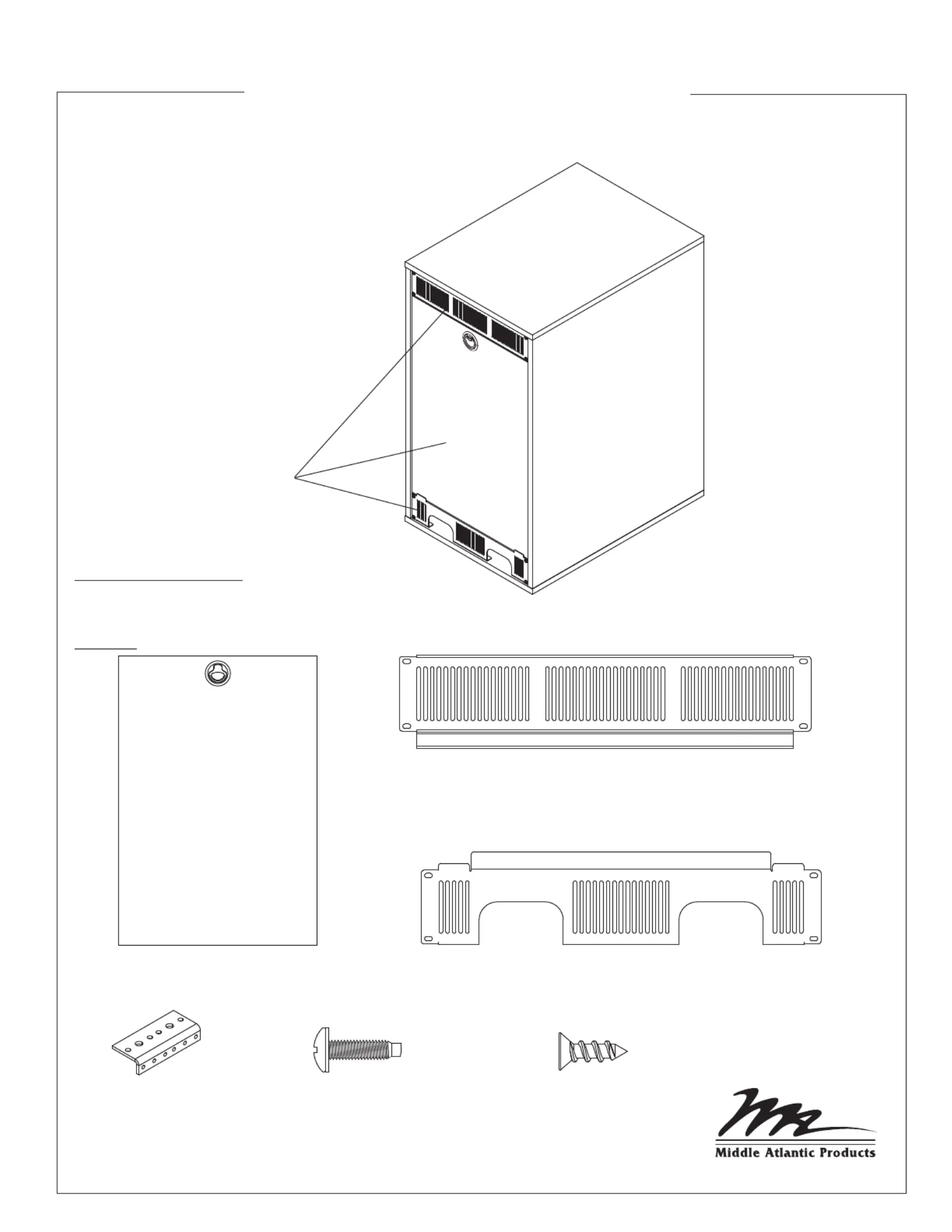

PARTS

Top Panel

(1)

Rear Access Panel

(1)

#2 Phillips screwdriver

Cable Management Bottom Panel

(1)

2 Space RackRail

(4)

#10-32 Pan Head Screw

(12)

#10 X 5/8” Wood Screw

(6)

INSTALLATION

NOTE: Full height rear rackrail should be installed

in setback position 3. ( )FIGURE A

REAR FIGURE A FRONT

1 2 3

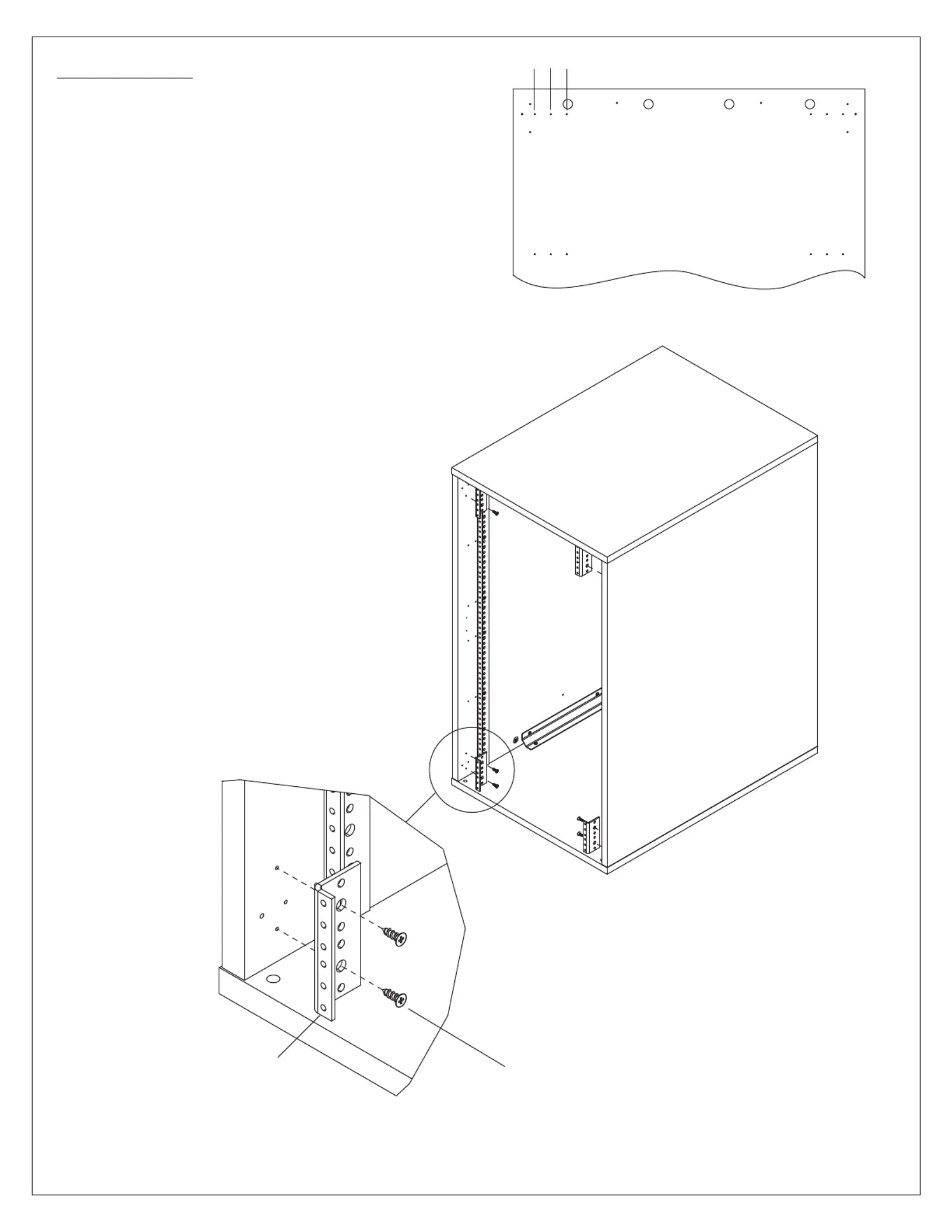

1) Align 2 space rackrail with side panel pilot holes at rear

of rack and install with the #10 X 5/8" wood screws

provided, 4 places. ( ) FIGURE B

REAR

#10 X 5/8 WOOD SCREW

2 SPACE RAIL

(4 PLACES)

FIGURE B

Page 2

Page 3

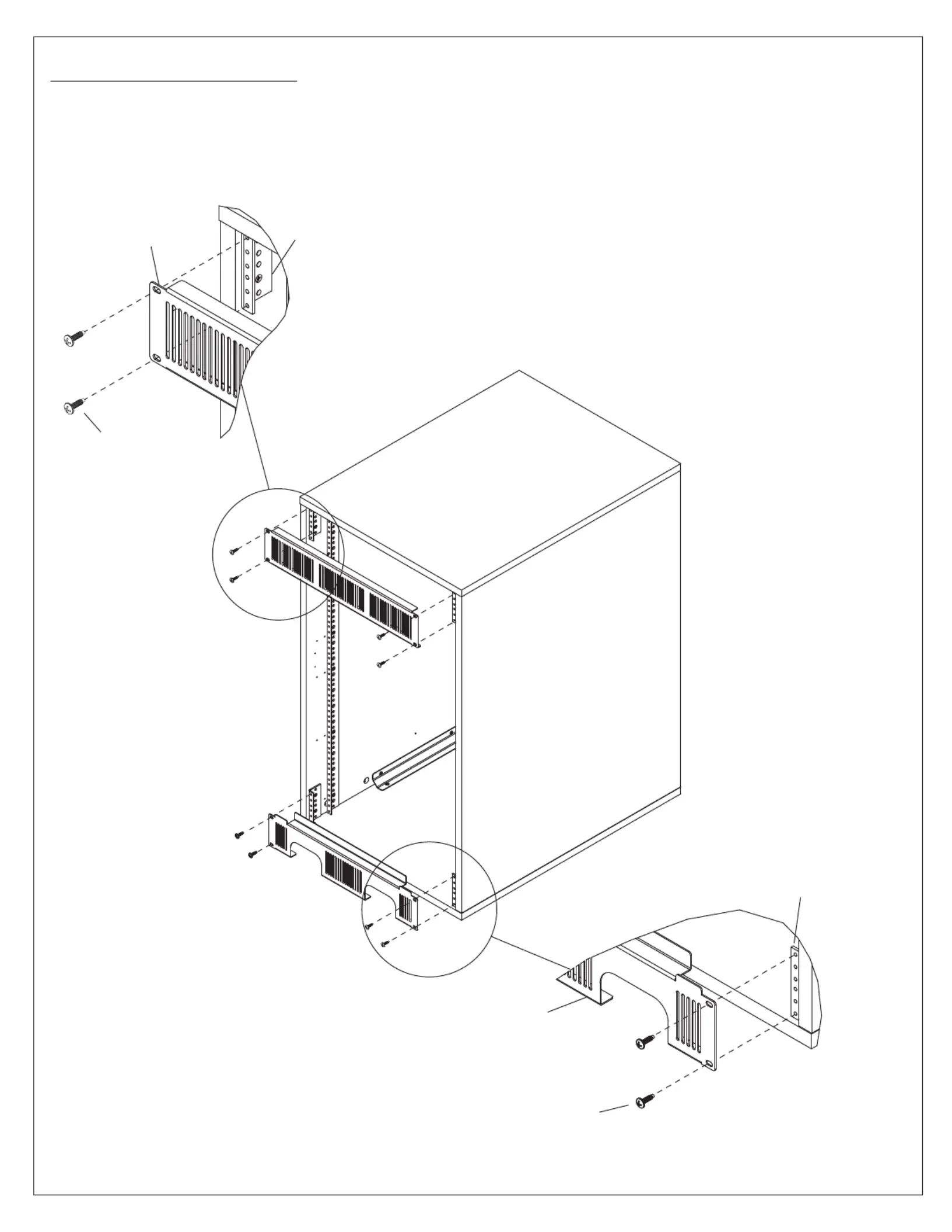

3) Install the Top Panel and the Cable Management Bottom Panel to the 2 space rackrails

(top and bottom) with the #10-32 pan head screws provided. (See )FIGURE C

INSTALLATION (Continued)

2 SPACE RACKRAIL

TOP PANEL

FIGURE C

REAR

CABLE MANAGEMENT

BOTTOM PANEL

#10-32 PAN HEAD

SCREW (4 PLACES)

2 SPACE RACKRAIL

#10-32 PAN HEAD

SCREW

(4 PLACES)

Product specificaties

Merk:	Middle Atlantic
Categorie:	Server
Model:	RK-RAP12-MP
Kleur van het product:	Esdoornkleur
Breedte:	485.9 mm
Diepte:	30.48 mm
Hoogte:	350 mm
Gewicht verpakking:	4990 g
Breedte verpakking:	685.8 mm
Diepte verpakking:	533.4 mm
Hoogte verpakking:	127 mm
Soort:	Deur
Materiaal behuizing:	Hout
Met slot:	Ja
Duurzaamheidscertificaten:	RoHS
Aantal per verpakking:	1 stuk(s)
Maat:	13.78 "
Inclusief schroeven:	Ja
Aantal schroeven:	18
Rackcapaciteit:	12U
Code geharmoniseerd systeem (HS):	85389099
