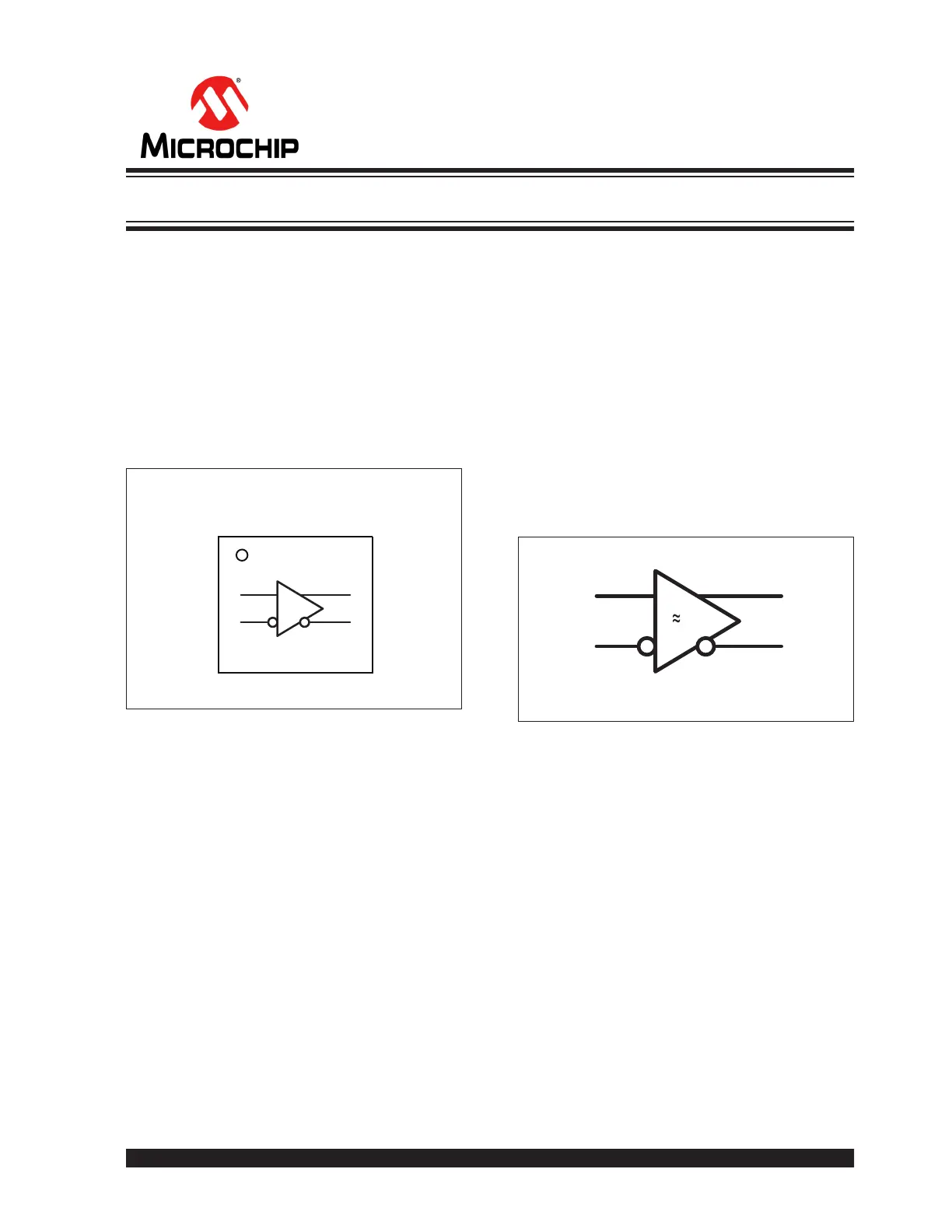

2019 Microchip Technology Inc.DS20006211A-page 1
SY89306V
Features
•Maximum Frequency > 2.5 GHz
•Inputs (D, /D) Include 75 kΩ Input Pull-Down
Resistors
•100K PECL/ECL Compatible
•Industrial Temperature Range: –40°C to +85°C
•Available in an Ultra Small 8-Pin 2 mm x 2 mm
DFN Package
Package Type
SY89306V
8-Lead DFN
NC
D
/D
VBB
VCC
Q
/Q
VEE
1
2
3
4
8
7
6
5
General Description
The SY89306V is a high-speed differential
buffer/receiver. The device is functionally equivalent to
the SY100EL16V and SY88927V buffers, but features
a 70% smaller footprint.
The SY89306V includes a VBB reference for
single-ended
AC-coupling applications. Whenever
used, the VBB pin should be bypassed to ground via a
0.01 μF capacitor. VBB reference can only sink/source
0.5 mA.
Under open input conditions (pulled to VEE), internal
input clamps will force the Q output LOW
.
Block Diagram
D
/D
Q
/Q
A
V
40V/V
3.3V/5V 2.5 GHz Differential PECL/ECL Receiver/Buffer
