Technische Daten

Technical Data

BE-GBZx.01BE-BZS86.01

Anzahl Sensorächen / Tasten

Number of sensor areas / Push Buttons

66

Temperaturregler

Temperature controller

integriertintegriert

Temperatursensor

Temperaturesensor

11

Temperaturmessbereich

Measurement range temperature

0 bis +40°0 bis +40°

Genauigkeit Uhr typ.

Accuracy clock typ.

<5min/Jahr<5min/Jahr

Gangreserve Uhr

Power reserve clock

1Tag1Tag

Spezikation KNX Schnittstelle

Specication KNX interface

TP-256TP-256

Verfügbare KNX Datenbanken

Available application software

ETS 5.6x oder höherETS 5.6x oder höher

Direktbedienfunktionen

Direkt operating functions

44

Menü / Schaltuhrfunktionen

Menu / Time switch functions

2020

Max. Kabelquerschnitt

Permitted wire gauge

KNX Busklemme

KNX busconnection terminal

0,8mm Ø, Massivleiter

Versorgungsspannung

Power Supply

KNX Bus

Keine zusätzliche Spannungsversorgung erforderlich

Leistungsaufnahme KNX Bus typ.*

Power Consumption KNX bus typ.*

<0,6W<0,6W

Umgebungstemperatur

Operation temperature range

0 bis + 45°C0 bis + 45°C

Schutzart

Enclosure

IP 20IP 20

Zur Montage benötigte Schalterdosen

Required installation boxes

11

Empfohlene Montagehöhe

Recommended installation height

1,6m1,6m

Abmessungen (B x H x T)

Dimensions ( W x H x D)

92mm x 92mm x 29,2mm86mm x 86mm x 29,2mm

Technische Daten KNX Bedienzentrale Smart - Technical Data KNX Central Operation Unit Smart

Allgemeine Sicherheitshinweise - Important safety notes

Lebensgefahr durch elektrischen Strom - Danger High Voltage

Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezischen •

Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE

Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet. Installation and commissioning of the device

only be carried out by authorised electricans. The relevant standards, directives, regulations and instructions must be

observed. The devices are approved for use in the EU and have the CE mark. Use in USA and Canada is prohibited.

Betriebsanleitung KNX Bedienzentrale Smart

nur für autorisiertes Elektrofachpersonal

Operating Instructions KNX Central Operation Unit Smart

for authorised electricans

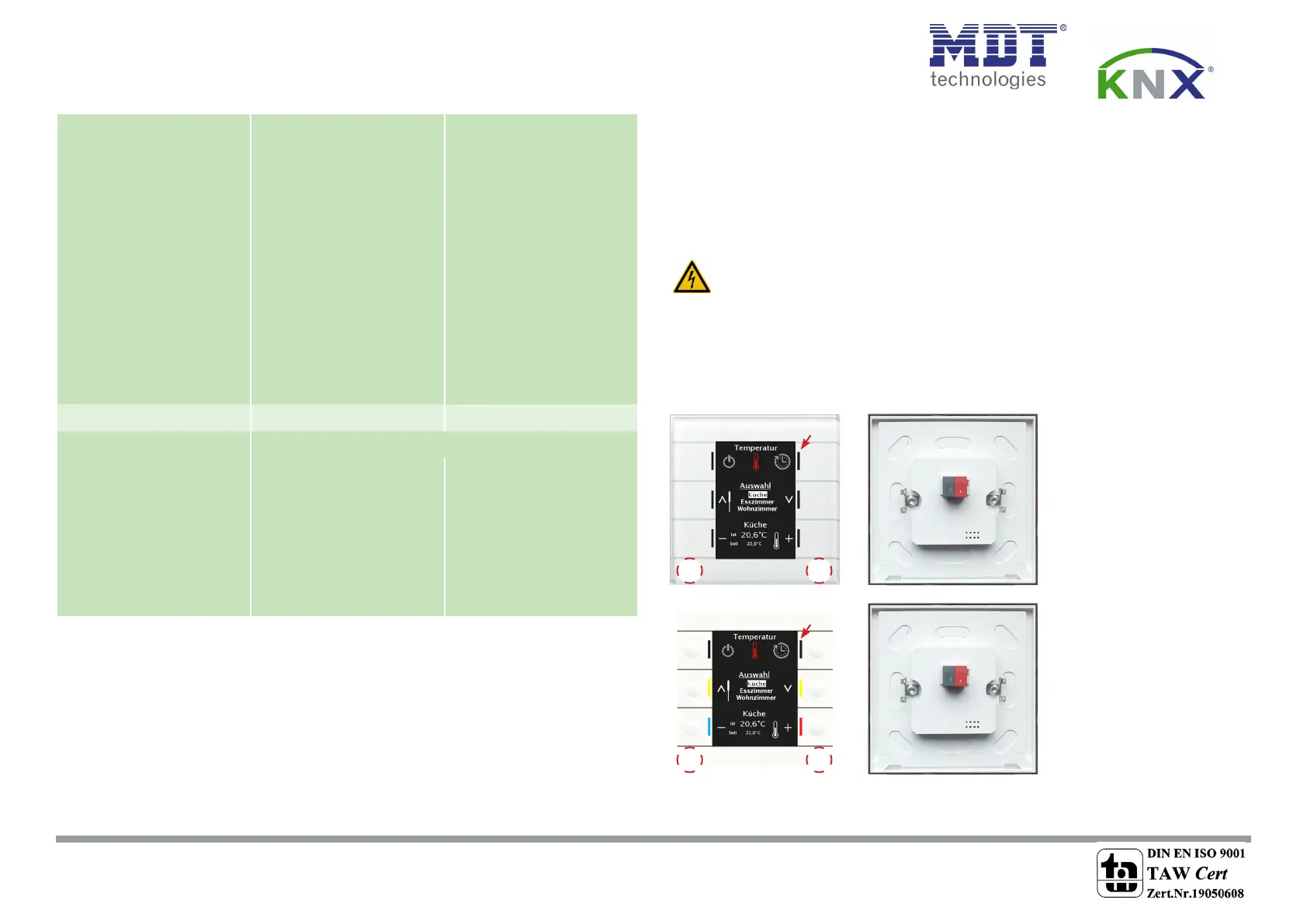

Anschlußklemmen, Bedien- und Anzeigeelemente KNX Bedienzentrale Smart

Terminals, Operating and Display KNX Central Operation Unit Smart

1,2,3,4,5,6 - Sensorächen zur Bedienung eingestellten Funktionen

- Sensor areas to operate the adjusted functions

7,8 - Sensorächen für Programmiermodus (Beide Sensorächen gleichzeitig etwa 2s gedrückt halten)

- Sensor areas to enter programming mode (Press and hold both sensor areas simultaniously for 2s)

BE-GBZx.01 FrontBE-GBZx.01 Back

10

4

7

3

12

56

9 - RGB Statusanzeigen (6x)

- RGB status indicator (6x)

10 - Busanschlußklemme

- KNX busconnection terminal

9

8

* Gerät muss mit zwei Buslasten eingerechnet werden. Keine zusätzliche Spannungsversorgung erforderlich.

* Device has to be calculated with two bus loads. No additional power supply required.

BE-BZS86.01 FrontBE-BZS86.01 Back

10

4

7

3

12

56

9

8
