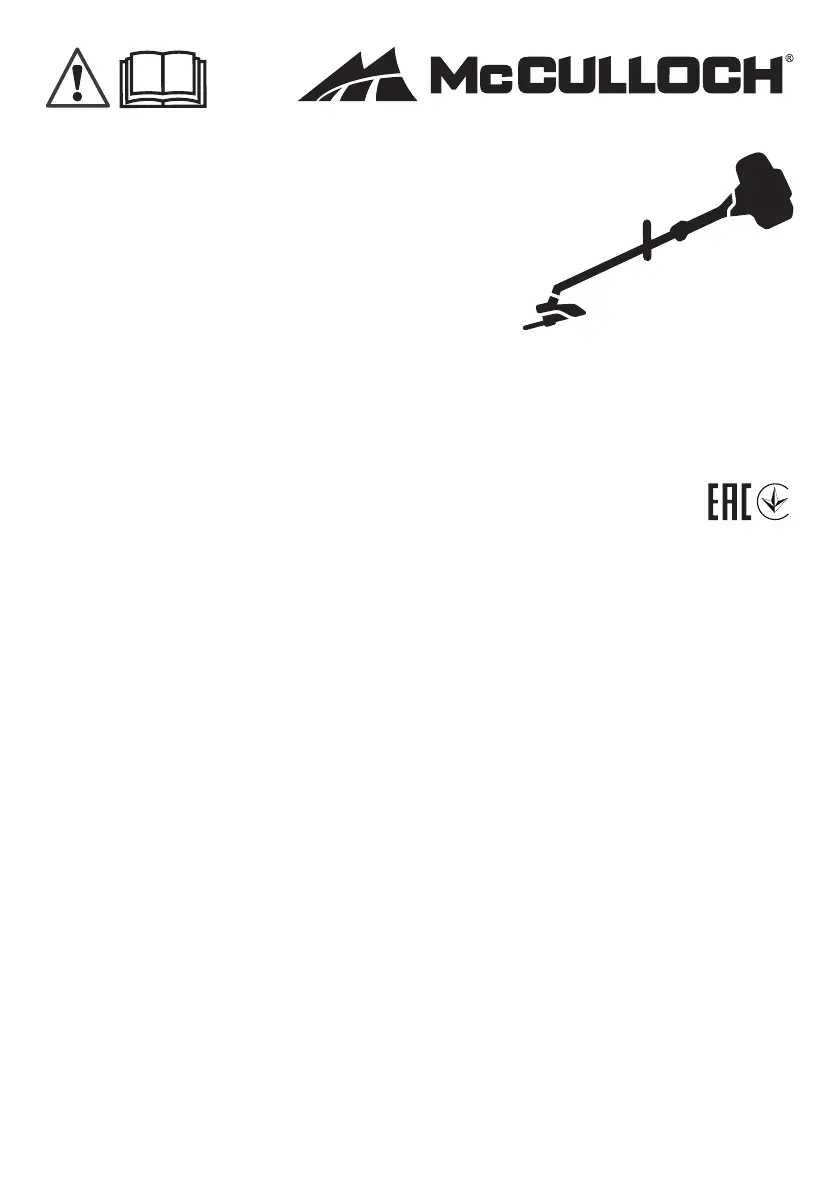

McCulloch CS 330 Handleiding

Neem voor meerinformatie contact op met uw servicedealer.GebruikGebruik het product met een zaagblad, eengrasmaaiblad of een trimmerkop voor het snoeien vanverschillende soorten vegetatie. Gebruik het product nietvoor andere werkzaamheden dan het trimmen enmaaien van gras en in de bosbouw. Gebruik eenzaagblad voor het zagen van vezelachtige houtsoorten.Gebruik een grasmaaiblad of trimmerkop voor hetmaaien van gras.Let op: Landelijke of lokale wettelijke voorschriftenkunnen van toepassing zijn op het gebruik. Volg deeventuele voorschriften op.Gebruik het product uitsluitend met accessoires die doorde fabrikant zijn goedgekeurd. Zie Technische gegevensop pagina 180.1681 - 001 - 28.06.2021 157

Lees de bedieningshandleiding zorgvuldigdoor en zorg dat u de instructies hebtbegrepen voordat u het product gebruikt. Gebruik een veiligheidshelm op locatieswaar objecten op u kunnen vallen. Gebruik goedgekeurdegehoorbescherming. Gebruikgoedgekeurde oogbescherming. Draag goedgekeurdeveiligheidshandschoenen. Gebruik antisliplaarzen voor zwaargebruik. Het gebruik van het product kan totrondvliegende voorwerpen leiden,waardoor letsel kan ontstaan. Maximum toerental van de uitgaande as. 50FT15 m50FT15 mHoud personen en dieren op eenminimale afstand van 15 m/50 ft tijdenshet gebruik van dit product. Risico op terugslag als de snijuitrustingeen object raakt dat niet onmiddellijkwordt gesneden. Het product kanlichaamsdelen amputeren. Houdpersonen en dieren op een minimaleafstand van 15 m/50 ft tijdens het gebruikvan dit product. Gebruik alleen een flexibele snijdraad.

Gebruik geen metalen snijelementen. Ditis van toepassing voor grasbeschermkap-accessoire. De pijlen tonen de grenswaarde voor destand van de hendel. Primerbalg van brandstofpomp. Vul brandstof bij. Choke. Geluidsemissies naar de omgevingvolgens de Europese richtlijn 2000/14/EGen de wetgeving van Nieuw-Zuid-Wales"Protection of the Environment Operations(Noise Control) Regulation 2017". Degeluidsemissiegegevens vindt u op hetmachinelabel en in Technische gegevensop pagina 180. Het product voldoet aan de geldende EG-richtlijnen. yyyywwxxxx Het serienummer staat op het pro-ductplaatje of de laserprint. yyyy ishet productiejaar, ww is de productie-week. Let op: Andere symbolen/stickers op het producthebben betrekking op certificeringseisen voor overigecommerciële markten.

ProductaansprakelijkheidZoals uiteengezet in de wet voorproductaansprakelijkheid zijn wij niet aansprakelijk voorschade die door ons product wordt veroorzaakt, indien:• het product niet goed is gerepareerd.

• het product is gerepareerd met onderdelen die nietvan de fabrikant afkomstig zijn, of onderdelen dieniet zijn goedgekeurd door de fabrikant. • het product een accessoire bevat dat niet afkomstigis van de fabrikant of niet is goedgekeurd door defabrikant. • het product niet is gerepareerd door een erkendservicepunt of door een erkende autoriteit. Euro V-emissiesWAARSCHUWING: De EU-typegoedkeuring van dit product vervalt alsongeoorloofde wijzigingen aan de motoraangebracht worden. 1681 - 001 - 28. 06. 2021 159.

VeiligheidVeiligheidsdefinitiesDe onderstaande definities geven de mate van ernstweer voor elk trefwoord. WAARSCHUWING: Letsel aanpersonen. OPGELET: Schade aan het product. Let op: Deze informatie maakt het producteenvoudiger in gebruik. Algemene veiligheidsinstructiesWAARSCHUWING: Lees devolgende waarschuwingen voordat u hetproduct gaat gebruiken. • Dit product produceert tijdens bedrijf eenelektromagnetisch veld. Dit veld kan onder bepaaldeomstandigheden de werking van actieve of passievemedische implantaten verstoren. Om het risico opernstig of dodelijk letsel te beperken, raden wepersonen met een medisch implantaat aan omcontact op te nemen met hun arts en de fabrikantvan het medische implantaat alvorens dit product tegaan gebruiken. • Gebruik het product nooit als u moe of ziek bent, ofonder invloed van alcohol, drugs of medicijnenverkeert.

Dit heeft een negatief effect op uw visie,alertheid, coördinatie en oordeel. • Gebruik het product niet in ongunstigeweersomstandigheden, zoals dichte mist, hevigeregen, harde wind en hevige koude. Het bedienenvan het product in slechte weersomstandigheden isvermoeiend en kan tot extra gevaarlijke situatiesleiden, zo kan de grond glad zijn of de wind kan devalrichting beïnvloeden. • Wees altijd voorzichtig en gebruik uw gezondverstand. Als u na het lezen van degebruikershandleiding niet precies weet hoe u hetproduct moet gebruiken, neem dan contact op meteen servicedealer voordat u verdergaat. • Verwijder de bougiedop als u geen toezicht houdt ophet product. Veiligheidsinstructies voor montageWAARSCHUWING: Lees devolgende waarschuwingen voordat u hetproduct gaat gebruiken. • Draag goedgekeurde veiligheidshandschoenenwanneer u het product en de snijuitrusting monteert.

• Een defecte of onjuiste beschermkap van desnijuitrusting kan letsel veroorzaken. Gebruik geensnijuitrusting zonder een goedgekeurdebeschermkap. • Bevestig het koppelingsdeksel en de steel goedvoordat u het product start. • De meenemer en de steunflens moeten correct in deopening in het midden van de snijuitrusting wordengepositioneerd. Een snijuitrusting die niet juist wordtbevestigd, kan ernstig letsel of de dood veroorzaken. • Bevestig het draagstel aan het product om letsel aande gebruiker of anderen te voorkomen. Veiligheidsinstructies voor bedieningWAARSCHUWING: Lees devolgende waarschuwingen voordat u hetproduct gaat gebruiken. • Voordat u het product gaat gebruiken, moet u lezenen begrijpen wat het verschil is tussen bosmaaien,grasmaaien en gras trimmen. • Gebruik persoonlijke beschermingsmiddelen, zie Persoonlijke beschermingsuitrusting op pagina 161.

• Langdurige blootstelling aan lawaai kan leiden totpermanent gehoorverlies. Gebruik altijdgoedgekeurde gehoorbescherming. • Let op alarmsignalen en luide stemmen wanneer ugehoorbescherming gebruikt. Doe uwgehoorbescherming altijd af wanneer de motor stopt. • Gebruik het product nooit als het veranderd of defectis. • Verzeker u ervan dat de bougiedop en startkabelonbeschadigd zijn om het risico van een elektrischeschok te voorkomen. • Kijk rond in het werkgebied en zorg ervoor datpersonen, dieren of objecten de veilige werking vanhet product niet negatief kunnen beïnvloeden. • Kijk rond in het werkgebied en zorg ervoor datpersonen of dieren niet in aanraking komen met desnijuitrusting of dat zij geraakt worden door objectendie uit de snijuitrusting worden geworpen. 1601681 - 001 - 28. 06. 2021.

• Gebruik het product niet in een situatie of locatiewaar u geen hulp kunt krijgen indien zich eenongeval voordoet. • Gebruik het product niet zonder een goedgekeurdebeschermkap van de snijuitrusting. • Zorg ervoor dat personen of dieren op een minimaleafstand van 15 m/50 ft blijven tijdens dewerkzaamheden. Kijk altijd achter u voordat u zichmet het product omdraait. Stop het productonmiddellijk als een persoon of dier deveiligheidszone van 15 m/50 ft betreedt. Neem eenveiligheidsafstand van ten minste 2 maal deboomhoogte en een minimum van 15 m in acht alser meer dan 1 persoon in hetzelfde gebied werkt. • Onderzoek het werkgebied. Vermijd losse objecten,zoals stenen, gebroken glas, spijkers, staaldraad entouw, die weggeslingerd kunnen worden of zichrondom de zaaguitrusting kunnen wikkelen. • Zorg ervoor dat u veilig kunt bewegen en zorg vooreen veilige houding.

Controleer het gebied rondom uop obstakels zoals wortels, rotsen, takken engreppels. Wees voorzichtig bij het werken ophellingen. • Voorkom overstrekken. Zorg altijd voor een stabielepositie van de voeten en een goed evenwicht. • Leg het product, alvorens het te starten, op eenvlakke ondergrond op minimaal 3 m van debrandstofbron vanwaar u brandstof bijvult. Zorgervoor dat er geen objecten in de buurt zijn van of inaanraking komen met de snijuitrusting. • Laat een servicemonteur de rotatiesnelheid afstellenals de snijuitrusting stationair draait. Gebruik hetproduct niet voordat het is afgesteld of gerepareerd. • Kijk uit voor wegslingerende objecten. Draag altijdgoedgekeurde oogbescherming en blijf uit de buurtvan de beschermkap van de snijuitrusting. Stenenen andere kleine objecten kunnen in uw ogenschieten en blindheid of ander letsel veroorzaken.

• Wanneer de motor draait, mag u het product alleenneerzetten als u het goed in de gaten kunt houden. • Verwijder het gesneden materiaal niet en laat hetniet door anderen verwijderen, terwijl de motor aanis of de snijuitrusting draait.

Dit kan ernstig letselveroorzaken. • Stop de motor altijd en zorg ervoor dat desnijuitrusting niet kan draaien alvorens materiaal teverwijderen dat rond de bladas is gewikkeld ofvastzit tussen de beschermkap van de snijuitrustingen de snijuitrusting. • Wees voorzichtig wanneer u in de buurt van desnijuitrusting materiaal verwijdert. Dehoekoverbrenging wordt heet tijdens bedrijf en kanbrandwonden veroorzaken. • De uitlaatdampen van de motor zijn heet en kunnenvonken bevatten. Risico op brand. Wees voorzichtigmet droog en brandbaar materiaal. • Gebruik het product nooit binnenshuis of in ruimtenzonder voldoende ventilatie. Uitlaatgassen bevattenkoolmonoxide, een kleurloos, giftig en uiterstgevaarlijk gas. • Stop de motor voordat u naar een nieuw werkgebiedgaat. Bevestig altijd de transportbeschermingvoordat u de uitrusting verplaatst.

• Overmatige blootstelling aan trillingen kan leiden totbloedvat- en zenuwbeschadigingen bij personen meteen slechte bloedcirculatie. Consulteer uw dokterwanneer u symptomen waarneemt die wijzen opovermatige blootstelling aan trillingen. Voorbeeldenvan zulke symptomen zijn slapen, geengevoel, ”kriebels”, ”speldeprikken”, pijn, geen ofminder kracht, huidverkleuringen of veranderingenvan het huidoppervlak. Deze symptomen wordenmeestal waargenomen in de vingers, handen ofpolsen. De risico’s kunnen bij lage temperaturentoenemen. Persoonlijke beschermingsuitrustingWAARSCHUWING: Lees devolgende waarschuwingen voordat u hetproduct gaat gebruiken. • Draag tijdens het gebruik van het product altijdgoedgekeurde persoonlijke beschermingsuitrusting. Persoonlijke beschermingsuitrusting kunnen niet allerisico’s uitsluiten maar kunnen de ernst vaneventueel letsel helpen beperken.

Vraag uw dealer ute helpen bij het kiezen van de juiste uitrusting. • Gebruik een helm als de bomen in het werkgebiedhoger zijn dan 2 m. 1681 - 001 - 28. 06. 2021161.

• Gebruik goedgekeurde gehoorbescherming. • Gebruik goedgekeurde oogbescherming. Als u eenvizier gebruikt, moet u ook een goedgekeurdeveiligheidsbril gebruiken. Een goedgekeurdeveiligheidsbril moet voldoen aan de norm ANSIZ87. 1 voor de VS of EN 166 voor de EU-landen. • Draag indien nodig handschoenen, bijvoorbeeld bijhet monteren, inspecteren of reinigen van desnijuitrusting. • Gebruik beschermende laarzen met stalen neuzenen antislipzolen. • Gebruik kleding van stevige stof. Gebruik altijd eenzware lange broek en lange mouwen. Gebruik geenloszittende kleding die gemakkelijk kan blijven hakenaan takjes en struikgewas. Gebruik geen sieraden,korte broeken of sandalen. Werk nooit met blotevoeten. Bind voor de veiligheid lang haar samen totboven schouderhoogte. • Houd de EHBO-doos in de buurt.

Veiligheidsvoorzieningen op het productVoor meer informatie over waar u deveiligheidsvoorzieningen vindt, zie Beschermkap voorsnijuitrusting op pagina 163. WAARSCHUWING: Lees devolgende waarschuwingen voordat u hetproduct gaat gebruiken. • Gebruik het product nooit wanneer deveiligheidsvoorzieningen defect zijn. Controleer deveiligheidsvoorzieningen regelmatig op een juistewerking en voer onderhoud uit. Als deveiligheidsvoorzieningen defect zijn, neem dancontact op met uw McCulloch servicewerkplaats. • Voer geen veranderingen aan deveiligheidsvoorzieningen uit. U mag het product nietgebruiken als afschermingen, veiligheidsschakelaarsof andere veiligheidsvoorzieningen ontbreken ofdefect zijn. • Voor alle onderhouds- en reparatiewerkzaamhedenaan het product, met name ten aanzien van deveiligheidsvoorzieningen, is speciale training nodig.

1. Druk de gashendelvergrendeling (A) in en controleerof de gashendel wordt ontgrendeld (B). Wanneer uhet handvat loslaat, gaan zowel de gashendel als degashendelvergrendeling terug naar hunrespectievelijke beginposities. Dit gebeurt via tweewerkende retourveren. Deze positie houdt in dat degashendel automatisch vergrendeld wordt opstationair draaien.AB2. Controleer of de gashendel vergrendeld is in destationaire stand wanneer degashendelvergrendeling in de oorspronkelijke standstaat.3. Druk de gashendelvergrendeling in en controleer ofhij teruggaat naar de beginpositie wanneer u dezeloslaat.4. Controleer of de gashendel en degashendelvergrendeling vrij bewegen en of hunretourveren goed werken.5. Start het product (zie instructies onder Starten enstoppen op pagina 172) en geef volgas.6. Laat de gashendel los en controleer of desnijuitrusting stopt en stil blijft staan.

Trillingsdempingssysteem controlerenHet trillingsdempingssysteem vermindert trillingen in dehandgrepen tot een minimum wat de bedieningvergemakkelijkt.1. Stop de motor.2. Voer een visuele controle uit op vervorming enbeschadiging, bijvoorbeeld scheuren.3. Zorg ervoor dat de elementen van hettrillingsdempingssysteem correct zijn bevestigd.Het mechanisme voor snelle ontgrendeling controlerenWAARSCHUWING: Gebruik geendraagstel met een defect mechanisme voorsnelle ontgrendeling.Met het mechanisme voor snelle ontgrendeling kan degebruiker in noodgevallen het product snel van hetdraagstel verwijderen.1. Stop de motor.2. Voer een visuele controle uit op beschadiging,bijvoorbeeld scheuren.3. Maak het mechanisme voor snelle ontgrendeling losen bevestig het weer om te zien of het goed werkt.Uitlaatdemper• Gebruik geen motor met een beschadigdegeluiddemper.

Een beschadigde geluiddemper laathet geluidniveau stijgen en vergroot het risico vanbrand. Zorg dat er een brandblusser in de buurt is.• Controleer regelmatig of de geluiddemper aan hetproduct is bevestigd.• Raak de motor en de geluiddemper niet aan terwijlde motor is ingeschakeld. Raak de motor en degeluiddemper een tijdje niet aan nadat de motor isuitgeschakeld. Hete oppervlakken kunnen letselveroorzaken.• Een hete geluiddemper kan brand veroorzaken. Letop als u het product in de buurt van ontvlambarevloeistoffen of dampen gebruikt.• Raak geen onderdelen van de geluiddemper aan alsde geluiddemper beschadigd is.

De onderdelenkunnen kankerverwekkende chemicaliën bevatten.• Reinig het vonkenscherm regelmatig als het productdeze heeft.De borgmoer bevestigen en verwijderenWAARSCHUWING: Stop de motor,gebruik veiligheidshandschoenen en weesvoorzichtig rond de scherpe randen van desnijuitrusting.Er wordt een borgmoer gebruikt om een aantal soortensnijuitrusting te bevestigen. De borgmoer heeft eenlinkse schroefdraad.1641681 - 001 - 28.06.2021

• Om te bevestigen draait u de borgmoer tegen derotatierichting van de snijuitrusting in vast. • Om de borgmoer te verwijderen, draait u deborgmoer los in de rotatierichting van desnijuitrusting. • Om de borgmoer los en vast te draaien, gebruikt ueen dopsleutel met een lange steel. De pijl in deafbeelding toont het gebied waar u de dopsleutelkunt gebruiken. WAARSCHUWING: Wanneer ude borgmoer los- en vastdraait, zou uzich kunnen verwonden aan het blad. Zorg er altijd voor dat debladbeschermkap voorkomt dat u uwhand verwondt wanneer u dit doet. Let op: Zorg ervoor dat u de borgmoer niet met dehand kunt draaien. Vervang de moer als denylonborgring een weerstand heeft van minder dan 1,5Nm. De borgmoer moet worden vervangen nadat dezeca. 10 keer los en vast is gedraaid. SnijuitrustingSelecteer de juiste snijuitrusting en onderhoud dezezodat u:• Een optimaal maairesultaat krijgt.

• De levensduur van de snijuitrusting verlengt. • Volg de instructies voor controle, onderhoud enservice voor de geluiddemper. • Gebruik altijd de goedgekeurde beschermkap voorde snijuitrusting. Zie de technische gegevens. WAARSCHUWING: Gebruik eensnijuitrusting alleen samen met de door onsaanbevolen beschermkappen. Zie hethoofdstuk Technische gegevens. Zie deinstructies voor de snijuitrusting voor hetcorrect invoeren van de draad en de keuzevan de juiste diameter voor detrimmerdraad. WAARSCHUWING: Het gebruikvan defecte snijuitrusting kan het risico opongevallen vergroten. WAARSCHUWING: Schakel altijdde motor uit voor u aan de snijuitrustingbegint te werken. De snijuitrusting blijftroteren nadat u de gashendel hebtlosgelaten. Controleer of de snijuitrustingvolledig tot stilstand is gekomen en koppelde bougiekap los voordat u werkzaamhedengaat uitvoeren.

Snijuitrusting• Gebruik het zaagblad voor het zagen vanvezelachtige houtsoorten. • Gebruik de messen en grasmessen om grof gras temaaien. • Gebruik de trimmerkop om gras te maaien.

• Gebruik een snijuitrusting alleen samen metaanbevolen beschermkappen. Zie Technischegegevens op pagina 180.Messen• Gebruik het product met een goedgekeurd maaiblad.Gebruik geen maaiblad zonder dat de overigevereiste onderdelen naar behoren zijn aangebracht.Zorg dat de installatie op de juiste manier isuitgevoerd en dat de juiste onderdelen zijn gebruikt.Door een onjuiste installatie kan het blad wordenweggeslingerd en ernstig letsel toebrengen aan degebruiker en/of omstanders.• Draag veiligheidshandschoenen wanneer u hetmaaiblad hanteert of onderhoud uitvoert.• Gebruik hoofdbescherming wanneer u een productmet een maaiblad gebruikt.• Een maaiblad kan letsel veroorzaken als het nogdraait nadat de motor wordt uitgeschakeld of degashendel wordt losgelaten.

Koppel dekabel van de bougie los.• Houd de snijtanden van het blad goed en juistgeslepen.• Gebruik nooit beschadigde snijuitrusting.• Bevestig de transportbeveiliging op het maaibladwanneer u het product vervoert of opslaat.Scherpen van grasmes en grasmaaiblad• Vijl alle snijkanten van de grasmaaibladen en -messen gelijkmatig om de balans te bewaren.Gebruik een platte vijl met enkele kapping.Zaagblad slijpenWAARSCHUWING: Stop de motor.Draag beschermende handschoenen.• Raadpleeg de meegeleverde instructies voor hetcorrect slijpen van het blad.• Zorg ervoor dat het product en het blad voldoendesteun hebben wanneer u het slijpt.• Gebruik een ronde vijl van 5,5 mm (7/32 inch) incombinatie met een vijlhouder.• Houd de vijl in een hoek van 15°.1661681 - 001 - 28.06.2021

• Slijp één tand van het zaagblad naar rechts en devolgende tand naar links, zie de afbeelding. 15˚Let op: Slijp de randen van de tanden met eenplatte vijl als het blad zwaar versleten is. Ga verdermet slijpen met een ronde vijl. • Slijp alle snijkanten gelijkmatig om het blad in balanste houden. • Pas de bladinstelling aan op 1 mm (0,04 inch) methet aanbevolen instellingsgereedschap. Raadpleegde met het blad meegeleverde instructies. WAARSCHUWING: Gooi een bladdat beschadigd is altijd weg. Probeer nietom een verbogen of verdraaid blad recht tebuigen en opnieuw te gebruiken. TrimmerkopWAARSCHUWING: Zorg er altijdvoor dat de trimmerdraad strak engelijkmatig rond de trommel is gewikkeld omschadelijke trillingen te voorkomen. • Gebruik alleen aanbevolen trimmerkoppen entrimmerdraden. • Gebruik alleen de aanbevolen snijuitrusting.

• Kleinere machine hebben over het algemeen kleinetrimmerkoppen nodig en omgekeerd. • De lengte van de trimmerdraad is belangrijk. Eenlangere draad vereist een groter motorvermogen daneen korte, ook al is de diameter van de draad evengroot. • Zorg ervoor dat het mes dat op detrimmerbeschermkap zit, niet beschadigd is. Hiermee wordt de trimmerdraad op de juiste lengtegesneden. • Om de levensduur van de trimmerdraad teverlengen, kunt u deze een paar dagen in waterweken voorafgaand aan gebruik. Brandstofveiligheid• Start het product niet als er brandstof of motorolie ophet product aanwezig is. Verwijder de ongewenstebrandstof/olie en laat het product drogen. Verwijderongewenste brandstof van het product. • Als u brandstof op uw kleding morst, trek dan directandere kleding aan. • Zorg dat er geen brandstof op uw lichaam terechtkomt, dit kan letsel veroorzaken.

Als er brandstof opuw lichaam terecht komt, verwijder deze dan metwater en zeep. • Start de motor niet als u brandstof op het product ofop uw lichaam hebt gemorst. • Start het product niet als er sprake is van eenmotorlekkage.

• Verplaats het product minstens 3 m (10 ft) van deplaats waar u de brandstoftank hebt gevuld, voordatu het product start. • Doe niet te veel brandstof in de brandstoftank. • Zorg dat er geen brandstof wordt gemorst wanneer uhet product of de jerrycan met brandstof verplaatst. • Plaats het product of de jerrycan met brandstof nietop een plaats waar deze wordt blootgesteld aan1681 - 001 - 28. 06. 2021167.

open vuur, vonken of waakvlammen. Zorg dat ergeen open vuur aanwezig is in de opslagruimte.• Gebruik alleen goedgekeurde jerrycans voor hetverplaatsen of opslaan van brandstof.• Leeg de brandstoftank voordat het productgedurende lange tijd wordt opgeslagen. Neem lokalewetgeving in acht voor het afvoeren van brandstof.• Reinig het product voordat het gedurende lange tijdwordt opgeslagen.• Verwijder de bougiekabel voordat het product wordtopgeslagen, zodat de motor niet onbedoeld kanstarten.Veiligheidsinstructies voor onderhoud• Neem contact op met uw servicepunt als hetstationaire toerental niet zo kan worden afgesteld datde snijuitrusting stopt.

Gebruik het product nietvoordat het correct is afgesteld of gerepareerd.MontageWAARSCHUWING: Lees hethoofdstuk over veiligheid voordat u hetproduct monteert.InleidingWAARSCHUWING: Voordat u hetproduct gaat monteren, dient u hethoofdstuk over veiligheid te lezen en hebbenbegrepen.WAARSCHUWING: Verwijder debougiekabel van de bougie voordat u hetproduct monteert.Handgreep installeren1. Bevestig de handgreep op de montagesteun zoalsweergegeven.Monteren van bladen entrimmerkoppenWAARSCHUWING: Gebruik alleende goedgekeurde beschermkap voor debladen. Zie Technische gegevens op pagina180. Een defecte kap kan letselveroorzaken.WAARSCHUWING: Als u hetproduct met een grasmaaiblad gebruikt,dient u eerst de juiste handgreep,beschermkap van het maaiblad en draagstelte monteren.WAARSCHUWING: Als u demaaibladen niet naar behoren monteert, dankan dit letsel veroorzaken.1.

Zorg dat het hoger liggende deel van de meenemer/steunflens goed in het midden van de bladen valt.2. Breng de bladen aan.Monteren van bladbeschermkap,grasmaaiblad en grasmesOPGELET: Gebruik alleen degoedgekeurde beschermkap voor debladen. Zie de bedieningshandleiding.OPGELET: Controleer of de verlengingvan de beschermkap is verwijderd.168 1681 - 001 - 28.06.2021

1. Monteer de bladbeschermkap/beschermkap van desnijuitrusting (A) op de steel en zet deze vast met debout (L).ABLAC2. Monteer de meenemer (B) op de uitgaande as.3. Draai de uitgaande as totdat een van de openingenin de meenemer op één lijn ligt met deovereenkomstige opening in het tandwielhuis.4. Breng de borgpen (C) aan in de opening om de as tevergrendelen.5. Plaats het maaiblad (E), de steunflens (F) en desteunkop (G) op de uitgaande as.6. Breng de moer (H) aan. Houd de steel van dedopsleutel zo dicht mogelijk bij de bladbeschermkapvast. Om de moer vast te draaien, moet u dedopsleutel tegen de draairichting in draaien. Draai demoer vast met een moment van 35-50 Nm (3,5-5kpm).ABHGFECLet op: Linkse schroefdraad.De trimmerbeschermkap en de trimmerkopmonterenLet op: Zorg dat u de juiste trimmerbeschermkapvoor de juiste trimmerkop gebruikt.1.

Bevestig de juiste trimmerbeschermkap/combibeschermkap (A) voor de trimmerkop.2. Monteer de trimmerbeschermkap/combibeschermkap rond de as en draai deze vastmet de bout (B). Gebruik de borgpen of inbussleutel(C).AABDC3. Leg de borgpen of inbussleutel (C) in de groef op dekop van de bout en zet vast.4. Bevestig de meenemer (D) op de uitgaande as.5. Draai de uitgaande as rond tot een van deopeningen van de meenemer samenvalt met deovereenkomstige opening in het transmissiehuis.6. Monteer de borgpen of inbussleutel (C) in deopening om de as te vergrendelen.7. Monteer de trimmerkop/kunststof bladen (E). Draaide trimmerkop/kunststof bladen linksom vast.E8. Ga voor het demonteren in omgekeerde volgordevan de instructies te werk.De beschermkap en het zaagblad monterenOPGELET: Gebruik alleen degoedgekeurde beschermkap voor de1681 - 001 - 28.06.2021 169

bladen. Zie Technische gegevens op pagina180.1. Verwijder de bevestigingsplaat (H).2. Monteer de adapter (I) en de klem (J) met de tweebouten (K).3. Monteer de beschermkap (A) met de 4 bouten (L) opde adapter.J KILAH4. Monteer de meenemer (B) op de uitgaande as.5. Draai de bladas rond tot één van de openingen vande meenemer samenvalt met de overeenkomstigeopening in het transmissiehuis.6. Duw de borgpin (C) in de opening zodat de asvergrendeld wordt.7. Plaats het maaiblad (D) en de steunflens (F) op deuitgaande as.8. Breng de moer (G) aan. De moer moet met eenaanhaalmoment van 35-50 Nm (3,5-5 kpm) wordenaangehaald. Gebruik de dopsleutel uit degereedschapsset. Houd de steel van de dopsleutelzo dicht mogelijk bij de bladbeschermkap vast. Demoer wordt vastgedraaid wanneer de sleutel tegende rotatierichting in wordt gedraaid.DBCGFLet op: Linkse schroefdraad.9.

Bij het los- en vastdraaien van de zaagbladmoer zouu zich kunnen verwonden aan de zaagtanden. Zorger daarom altijd voor dat uw hand wordtafgeschermd door de bladbeschermkap. Dit ismakkelijker bij gebruik van een voldoende langedopsleutel. De pijl in de afbeelding geeft het gebiedaan waar u de inbussleutel moet gebruiken bij hetlos- respectievelijk vastdraaien.De transportbescherming bevestigen1. Bevestig de transportbescherming aan het bladzoals afgebeeld.Draagstel afstellenWAARSCHUWING: Het productmoet altijd stevig aan het draagstel wordenvastgehaakt. Als dit niet het geval is, kunt uhet product niet veilig bedienen en dit kanleiden tot letsel bij uzelf en anderen. Gebruik170 1681 - 001 - 28.06.2021

nooit een defect product. Gebruik geendraagstel met een defectesnelontgrendeling. 1. Doe het draagstel om. 2. Sluit het product aan op het stopcontact. 3. Stel het draagstel af voor de beste werkhouding. 4. Verstel de schouderband zodanig dat het productgelijkmatig op uw schouders weegt. 5. Stel het draagstel zodanig af dat de snijuitrustingparallel aan de grond is. 6. Laat de snijuitrusting licht tegen de grond rusten. Stel vervolgens de klem van het draagstel zodanig afdat het product goed in evenwicht is. Let op: Als u een grasmaaiblad gebruikt, moet ditongeveer 10 cm/4 inch boven de grond blijven. WerkingWAARSCHUWING: Lees enbegrijp het hoofdstuk over veiligheid voordatu het product gebruikt. InleidingWAARSCHUWING: Voordat u hetproduct gaat gebruiken, dient u hethoofdstuk over veiligheid te lezen en hebbenbegrepen. BrandstofDit product is uitgerust met een tweetaktmotor.

OPGELET: Een verkeerde soortbrandstof kan leiden tot motorschade. Gebruik een mengsel van benzine entweetaktolie. Voorgemengde brandstof• Gebruik voorgemengde McCulloch-alkylaatbrandstofvoor optimale prestaties en een lange levensduurvan de motor. Deze brandstof bevat minderschadelijke stoffen dan reguliere brandstof waardoorde uitstoot van schadelijke uitlaatgassen wordtbeperkt. Bij gebruik van deze brandstof blijven erminder verbrandingsresten in de motor achterwaardoor de onderdelen van de motor schonerblijven. Brandstof mengenBenzine• Gebruik hoogwaardige loodvrije benzine metmaximaal 10% ethanol (E10). OPGELET: Gebruik geen benzinemet een octaangetal lager dan 90RON/87 AKI. Een lager octaangetal kanleiden tot pingelen van de motor wat totmotorschade kan leiden. Tweetaktolie• Gebruik voor de beste resultaten en optimaleprestaties McCulloch tweetaktolie.

5 0,1010 0,2015 0,3020 0,40Us gallon US fl. oz.1 2 ½2 1/2 6 ½5 12 ⅞OPGELET: Wanneer u kleinehoeveelheden brandstof mengt, kunnenkleine fouten grote gevolgen hebben voor demengverhouding. Meet de hoeveelheid olienauwkeurig af om het juiste mengsel teverkrijgen.1. Giet de helft van de benzine in een schonebrandstofbestendige houder.2. Voeg de volledige hoeveelheid olie toe.3. Schud het brandstofmengsel.4. Giet de resterende hoeveelheid benzine in dehouder.5. Schud het brandstofmengsel grondig.OPGELET: Meng maximaal dehoeveelheid brandstof die u nodig hebt voor1 maand.Brandstoftank vullenWAARSCHUWING: Houd u vooruw eigen veiligheid aan de volgendeprocedure.1. Stop de motor en laat de motor afkoelen.2. Maak het gebied rondom de brandstoftankdop goedschoon.3. Schud de container en zorg ervoor dat de brandstofvolledig is gemengd.4.

Verwijder het product altijd ten minste 3 m uit debuurt van de tankplaats en brandstofbron voordat uhet product gaat starten.Let op: Zie Productoverzicht op pagina 158 om tezien waar de brandstoftank op uw product is.Starten en stoppenVoordat u het product gaat bedienen• Controleer het werkgebied zodat u op de hoogtebent van het soort terrein, de helling van deondergrond en of er obstakels zoals stenen, takkenen greppels zijn.• Voer een revisie-inspectie van het product uit.• Voer de veiligheidsinspecties, onderhoud enservicebeurten uit die in deze handleiding wordenaangegeven.• Zorg dat alle afschermingen en beschermkappen,handgrepen en de snijuitrusting correct zijnaangebracht en onbeschadigd zijn.• Zorg dat er geen scheuren zijn aan de onderkantvan het zaagblad, de grasmaaibladtanden of bij de1721681 - 001 - 28.06.2021

opening in het midden van het blad. Vervang hetblad als dit beschadigd is.• Controleer de steunflens op scheuren. Vervang desteunflens als deze beschadigd is.• Controleer of de borgmoer niet handmatig kanworden verwijderd. Als u de borgmoer handmatigkunt verwijderen, wordt de snijuitrusting nietafdoende vergrendeld en moet u de moervervangen.• Controleer de bladbeschermkap op beschadigingenof scheuren. Vervang de bladbeschermkap als hijgeraakt is of scheuren heeft.• Controleer de trimmerkop en de beschermkap voorde snijuitrusting op beschadigingen of scheuren.Vervang de trimmerkop en de beschermkap voor desnijuitrusting als ze geraakt zijn of scheuren hebben.De motor starten1. Plaats het product op een vlakke en stabieleondergrond. Hou tijdens het maaien de snijuitrustingvan de grond.2. Druk de balg van de brandstofpomp steeds opnieuwin, totdat de balg wordt gevuld met brandstof.

6. Houd het startkoord in uw rechterhand. 7. Trek met uw rechterhand langzaam aan hetstartkoord totdat u enige weerstand voelt. WAARSCHUWING: Wikkel hetstartkoord niet rond uw hand. 8. Trek snel en krachtig aan de koord. Trek steedsopnieuw het startkoord uit tot de motor start. OPGELET: Trek het startkoord nietvolledig uit en laat de starthendel nietzomaar los wanneer het startkoordvolledig uitgetrokken is. Dit kan schadeaan het product veroorzaken. 9. Zet de choke terug als de motor aanslaat. 10. Bedien de gashendel geleidelijk zodra de motorstart. 11. Zorg ervoor dat de motor soepel draait en laat demotor 1-2 minuten warm worden voordat u hemgebruikt. Product stoppen• Druk de stopschakelaar in om de motor te stoppen. Terugslag• Een terugslag is een plotselinge beweging van hetproduct naar de zijkant, naar voren of naar achteren.

Een terugslag vindt plaats wanneer hetgrasmaaiblad een object raakt dat niet kan wordengemaaid. Op plaatsen waar u moeilijk kunt zien watu maait, is er een groter risico op terugslag. • Bij een terugslag bestaat het risico dat het product ofde gebruiker uit zijn positie wordt gebracht. Eenbewegend blad kan omstanders raken en er is kansop letsel. • Gooi een blad dat verbogen is, scheuren vertoont ofgebroken of beschadigd is, weg. • Gebruik een scherp blad. Het risico op terugslag isgroter als het blad niet scherp is. Algemene werkinstructiesWAARSCHUWING: Weesvoorzichtig wanneer u een boom zaagt diegespannen staat. Hij kan terugspringenterug naar zijn normale positie vóór of na hetzagen en u of het product raken en letselveroorzaken. • Zorg voor een open ruimte aan één kant van hetwerkgebied en begin vanaf daar met dewerkzaamheden. • Beweeg in een regelmatig patroon over hetwerkgebied.

• Verplaats het product helemaal naar links en rechtsom een breedte van 4 tot 5 m bij elke draai temaken. • Maak een lengte vrij van 75 m voordat u omdraait enterug gaat. Verplaats de jerrycan met benzine met umee.

• Verplaats u in een richting waar u zo min mogelijkover greppels en obstakels gaat. • Verplaats u in de richting waar de wind zorgt dat degesneden vegetatie in het vrijgemaakte gebied valt. • Verplaats u langs hellingen, niet op en neer. Bosmaaien met een zaagbladEen boom naar links vellenHet onderste gedeelte van de boomstam moet naarrechts worden geduwd om naar links te vellen. 1. Geef volgas. 1741681 - 001 - 28. 06. 2021.

2. Zet het zaagblad tegen de boom aan zoals in deafbeelding is weergegeven.3. Kantel het zaagblad en duw deze met kracht schuinnaar beneden en naar rechts. Duw tegelijkertijd metde bladbeschermkap tegen de boomstam.Een boom naar rechts vellenHet onderste gedeelte van de boomstam moet naarlinks worden geduwd om naar rechts te vellen.1. Geef volgas.2. Zet het zaagblad tegen de boom aan zoals in deafbeelding is weergegeven.3. Kantel het zaagblad en duw deze met kracht schuinnaar boven en naar rechts. Duw tegelijkertijd met debladbeschermkap tegen de boomstam.Boom voorwaarts vellenHet onderste gedeelte van de boomstam moet naarachteren worden geduwd om voorwaarts te vellen.1. Geef volgas.2. Zet het zaagblad tegen de boom aan zoals in deafbeelding is weergegeven.3. Trek het zaagblad met een snelle beweging naarvoren.Grote bomen vellenGrote bomen moeten van 2 kanten worden gezaagd.1.

Beoordeel in welke richting de stam moet vallen.2. Geef volgas.3. Zet de eerste zaagsnede aan de kant van devalrichting van de boom.4. Zaag de boom door vanaf de andere kant.OPGELET: Als het zaagblad blokkeert,trek dan niet aan het product met eenplotselinge beweging. Dat kan schadeveroorzaken aan het zaagblad, dehoekoverbrenging, as of handgreep. Laat dehendels los, houd de as met beide handenvast en trek het product voorzichtig los.Let op: Gebruik meer zaagdruk om kleine bomen tevellen. Gebruik minder zaagdruk om grote bomen tevellen.Struiken maaien met zaagbladHet onderste gedeelte van de boomstam moet naarrechts worden geduwd om naar links te vellen.• Dunne bomen en struiken omzagen.• Beweeg het product van de ene kant naar de anderekant.• Zaag veel bomen in één beweging.1681 - 001 - 28.06.2021175

• Voor groepen van dunne bomen:a) Zaag de buitenste bomen hoog uit. b) Zaag de buitenste bomen op de juiste hoogte. c) Zaag vanuit het midden. Als u het midden nietkunt bereiken, zaagt u de buitenste bomen hooguit en laat u ze vallen. Dit vermindert het risicodat het zaagblad geblokkeerd raakt. Grasmaaien met een grasmaaibladOPGELET: Gebruik geengrasmaaibladen en grasmessen op hout. Gebruik grasmaaibladen en grasmessenuitsluitend voor lang of ruw gras. • Beweeg het product van de ene kant naar de anderekant. • Start de beweging van rechts naar links wanneer umaait. Beweeg het product naar rechts voordat uopnieuw gaat maaien. • Maai met de linkerkant van het grasmaaiblad. • Houd het grasmaaiblad een ietsje schuin naar linkszodat het gras in een streng wordt gelegd. Dit maakthet eenvoudiger om het gras te verzamelen. • Zorg voor een stabiele positie met uw voeten uitelkaar.

• Beweeg voorwaarts na iedere beweging naar rechtsen zorg wederom voor een stabiele positie voordat uopnieuw gaat maaien. • Houd de steunkop met een lichte druk op de grondom ervoor te zorgen dat het grasmaaiblad niet degrond raakt. • Volg deze instructies op om het risico dat hetmaaisel zich rond het grasmaaiblad wikkelt, teverlagen:a) Geef volgas. b) Ga niet met het grasmaaiblad door het maaiselwanneer u het product van links naar rechtsbeweegt. • Stop de motor en verwijder het product los van hetdraagstel voordat u het maaisel verzamelt. Plaatshet product op de grond. Gras trimmen met trimmerkopGras trimmen1. Houd de trimmerkop vlak boven de grond en schuin. Druk de grastrimmerdraad niet in het gras. 2. Verkort de lengte van de trimmerdraad met 10-12cm/4-4,75 inch. 3. Verlaag het motortoerental om het risico op schadeaan planten te beperken. 4.

Gebruik 80 % van het vermogen wanneer u in debuurt van objecten gras maait. Gras verwijderen1. Houd de trimmerkop boven de grond. 2. Kantel de trimmerkop. 3. Snijd met het uiteinde van de trimmerdraad rondobjecten in het werkgebied.

Gras maaien1. Zorg dat de trimmerdraad parallel loopt aan de grondwanneer u gaat maaien.2. Duw de trimmerkop niet op de grond. Dit kan schadeaan het product veroorzaken.3. Gebruik de maximale snelheid.Gras vegenDe luchtstroom van de roterende trimmerdraad kanworden gebruikt om maaisel uit een gebied teverwijderen.1. Houd de trimmerkop met de trimmerdraad parallelaan de grond en boven de grond.2. Geef vol gas.3. Beweeg de trimmerkop van de ene naar de anderekant en veeg het gras.WAARSCHUWING: Reinig de kapvan de trimmerkop altijd wanneer u eennieuwe trimmerdraad monteert, omonbalans en trillingen in de hendels tevoorkomen.

Controleer ook de andereonderdelen van de trimmerkop en reinigdeze indien nodig.OnderhoudInleidingWAARSCHUWING: Zorg dat u hethoofdstuk over veiligheid hebt gelezen enbegrepen voordat u onderhoud aan hetproduct gaat uitvoeren.OnderhoudsschemaOnderhoudElke dag WekelijksMaande-lijksReinig het externe oppervlak. XControleer het draagstel op beschadigingen. XControleer de gashendelvergrendeling en de gashendel. Zie Gashendelvergren-deling controleren op pagina 162.XControleer de hendel en handgreep op beschadiging en zorg ervoor dat zij cor-rect zijn aangebracht.XControleer de stopschakelaar. Zie Stopschakelaar controleren op pagina 163. XZorg ervoor dat de snijuitrusting niet draait op stationair toerental. X1681 - 001 - 28.06.2021 177

OnderhoudElke dag WekelijksMaande-lijksMaak het luchtfilter schoon. Vervang deze indien beschadigd. XControleer de beschermkap van de snijuitrusting op beschadigingen en scheu-ren. XZorg ervoor dat het zaagblad of grasmaaiblad correct is bevestigd. Zorg ervoordat het zaagblad of grasmaaiblad scherp en niet beschadigd is. XControleer de trimmerkop op beschadigingen en scheuren. Vervang deze indienbeschadigd. XDraai de borgmoer volledig vast voor snijuitrustingen met een borgmoer. XControleer de transportbeveiliging op beschadiging en zorg ervoor dat hij correctkan worden bevestigd. XDraai moeren en bouten aan. XControleer de motor, de brandstoftank en de brandstofleidingen op lekkages. XControleer de starter en het startkoord op beschadigingen. XControleer de bougie. Zie Bougie controleren op pagina 180. Vervang de bougieindien nodig.

Zorg ervoor dat de bougie is uitgerust met een onderdrukker. XReinig het externe oppervlak van de carburateur en het gebied er omheen. XZorg ervoor dat de hoekoverbrenging gevuld is met vet. Zie Haakse overbren-ging op pagina 180. XControleer het brandstoffilter op verontreiniging en de brandstofslang op scheu-ren en andere defecten. Vervang indien nodig. XControleer alle kabels en aansluitingen. XVervang de bougie. Zorg ervoor dat de bougie is uitgerust met een onderdruk-ker. XStationair toerental afstellenDe naald voor hoog toerental en de naald voor laagtoerental zijn permanent ingesteld en kunnen nietworden afgesteld. Het stationair toerental is de enigefunctie die kan worden afgesteld. 1. Start de motor en zorg ervoor dat deze warm draaitvoordat u het stationair toerental gaat afstellen. 2. Draai de stationairschroef rechtsom tot desnijuitrusting begint te draaien. 3.

Draai de stationairschroef linksom tot desnijuitrusting stopt. 4. Het stationaire toerental moet lager zijn dan hettoerental waarbij de snijuitrusting begint te draaien. Het stationaire toerental is juist wanneer de motor inalle standen soepel draait.

Onderhoud uitvoeren aan degeluiddemperDe geluiddemper zorgt dat het geluidsniveau omlaagwordt gebracht en geleidt tevens de uitlaatgassen vande gebruiker weg. WAARSCHUWING: Geluiddempersmet een katalysator worden zeer warmtijdens het gebruik en blijven enige tijd heetnadat u het product hebt gestopt. Dit geldtook bij stationair draaien. Als u het productaanraakt, kunt u brandwonden oplopen. Denk na over het risico op brand. 1. Schakel het product uit en laat het afkoelen. 178 1681 - 001 - 28. 06. 2021.

2. Verwijder de geluiddemper. 3. Verwijder de schroeven waarmee het vonkenschermis bevestigd. 4. Reinig het vonkenscherm als het verstopt is ofvervang het als het beschadigd is. OPGELET: Een beschadigdvonkenscherm mag nooit wordenteruggeplaatst. Gebruik een product niet alshet vonkenscherm op de geluiddemperontbreekt of defect is. OPGELET: Indien het vonkenschermvaak verstopt is, kan dit erop duiden dat dewerking van de katalysator is afgenomen. Neem contact op met uw servicedealer voorcontrole van de geluiddemper. Een verstoptvonkenscherm veroorzaakt oververhitting endat leidt tot schade aan de cilinder enzuiger. Het koelsysteem reinigen/onderhoudenDit product is uitgerust met een koelsysteem. Een vuil ofverstopt koelsysteem zorgt ervoor dat het product teheet wordt, waardoor de cilinder en zuiger beschadigdkunnen raken.
