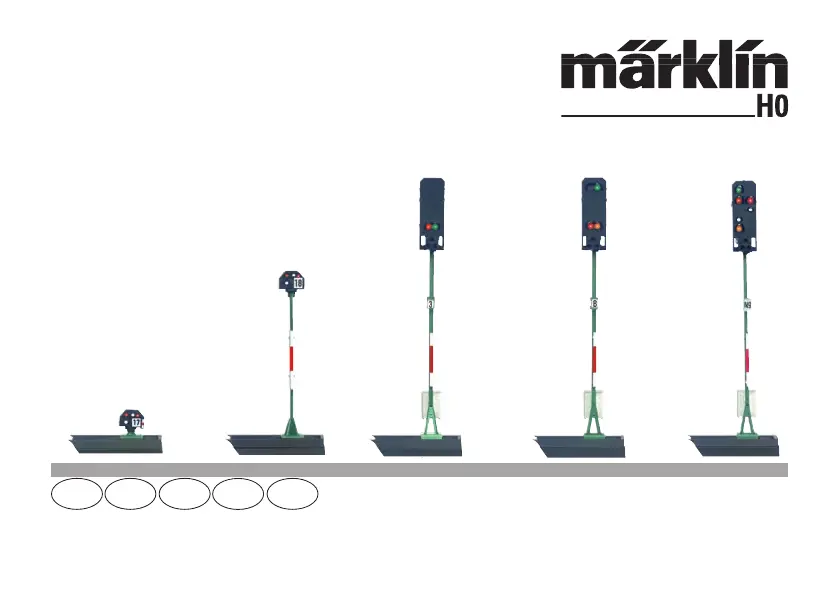

15Beoogd gebruik• Het sein is bestemd voor het inbouwen in H0-modelbanen.• Het sein mag in analoogbedrijf alleen in combinatie met het schakelkastje 72760 gebruikt worden.• Het mag alleen in gesloten ruimtes gebruikt worden.Leveringsomvang 1 Sein 1 Decoder met houderplaat 1 Kabel met stekker 2-polig rood en bruin 1 Kabel met stekker 3-polig rood en rood 1 Kabel met stekker 2 polig wit en violet 1 Kabel met stekker 3-polig violet, rood-groen, rood-bruin 1 Fundament C-rail met afdekking 1 Fundament K-rail met afdekking 1 Stijgingswig 1 Afdekking voor ondervloermontage 1 Schroef 2 x 10mm 2 Schroeven 2,5 x 20mm 4 Isolaties (rood) C-rail (1 gietstuk) 2 Middenrail isolaties (grijs) K-rail 1 Middenrail aansluiting K-rail 1 Transfer voor herkenning Inbouwaanwijzing met sjabloon voor ondervloermontage GarantiebewijsVeiligheidsvoorschriften• LET OP!

Heeft vanwege de functionaliteit scherpe kanten en punten.• Bedrading en montagewerkzaamheden alleen in spanninglo-ze toestand uitvoeren. Als dit niet in acht genomen wordt kunt u gevaarlijke stroomschokken krijgen met de daarmee samenhangende verwondingen.• Het sein alleen met de toegelaten spanning (zie technische gegevens) gebruiken.Belangrijke aanwijzingen• De gebruiksaanwijzing is een bestandsdeel van het product en dient daarom bewaard en meegegeven worden met het product.• De seinmasten van de seinen 76371/76372/76391/76394 kunnen met deze elektronica (decoder) niet gebruikt worden.• Voor reparaties kunt u zich tot uw Märklin dealer wenden.• Verwijderingaanwijzing: www.maerklin.com/en/imprint.htmlTechnische gegevens• Voedingsspanning 16 - 20V• Belasting ≤ 100 mA• Belasting railuitgang max. 2 A• Spanning max.

16• Programmeerbare adressen via CV 1-2040 DCC• Veranderen van de eigenschappen via CV• Stroomvoorziening via digitale stroomkringSein inbouwenVoor het inbouwen moet het sein eerst geprogrammeerd worden. De volgende werkzaamheden mogen alleen in spanningloze toestand worden uitgevoerd:• Instellen van het adres en het bedrijfssysteem met dipschakelaar:• Instellen van het bedrijfssysteem met dipschakelaar 10 Schakelaar 10 off = fx (MM) Schakelaar 10 on = DCC• fx (MM) / DCC instellen van het adres met dipschakelaar (tabel zie pagina 18). Let op: • instelling met de dipschakelaar altijd in spanningloze toe-stand uitvoeren. Het sein herkent de actuele instelling pas na het inschakelen van de spanning. • Om de seinen 76493 en 76494 te kunnen schakelen zijn altijd 2 adressen (toetsenparen) nodig. Het 2de adres wordt automa-tisch als vervolgadres uitgegeven.

Die vervolgadres kan niet vrij gekozen worden. Programmeren met CS2 / CS3fx (MM)De CV programmering moet op het programmeerspoor worden uitgevoerd. Er mag altijd maar één sein op het programmeer-spoor zijn aangesloten. De volgende CV’s kunnen bij fx (MM) veranderd worden: 40, 45, 48 en 50. Tijdens het programmeren knippert het licht van het sein, afwijkend daarvan wordt tijdens het programmeren met het Central Station het sein geschakeld. Na het afsluiten van het programmeren wordt het sein in de stand “veilig”gezet. Voor het programmeren met het Mobile Station 2 moet een fx dummie-loc worden aangemaakt met het adres van het sein. Het sein eenmaal bedienen, daarna naar gewenste CV instellingen wisselen, wijzigen en afsluitend het sein nogmaals schakelen. De werkwijze voor het programmeren met de Control Unit 6021 vindt u op www. maerklin.

de -> Tools & Downloads ->Tech-nische InformationenDe wijze van programmering met andere apparaten vindt u in de gebruiksaanwijzing van het desbetreffende apparaat. DCC De CV programmering moet op het programmeerspoor worden uitgevoerd.

Er mag altijd maar één sein op het programmeer-spoor zijn aangesloten. Tijdens de dataoverdracht knippert de seinverlichting ter controle. De wijze van programmering met andere apparaten vindt u in de gebruiksaanwijzing van het desbetreffende apparaat. CV voor fx (MM) en DCCOnder fx (MM) kan het adres alleen met de dipschakelaar worden ingesteld. De waarden tussen haakjes zijn de fabrieks-instellingen.

De berekende waarde (20) wordt in CV 1 ingevoerd.Bedrijf met mfxDe mfx aanmelding kan zowel onder MM als onder DCC gebeuren.Bepalend daarvoor is het ingestelde bedrijfstype met dip-schakelaar 10.De mfx aanmelding wordt met het CS2 60213/60214/60215 in de magneetartikel configuratie via > en met het CS3 60216/60226 in de magneetartikelen configuratie via > “mfx-artikel zoeken” gestart.Opmerking t.a.v. mfx aanmelding met het CS2Keuzemogelijkheid “Magneetartikelen automatisch toewijzen” onder “Setup” > “Rail”.Als daar het vinkje gezet is, vindt de mfx-aanmelding plaats op de eerste vrije adressen in het CS2. Is het vinkje niet gezet, dan vindt de mfx-aanmelding op het werkelijke, op de decoder geprogrammeerde adres plaats.
