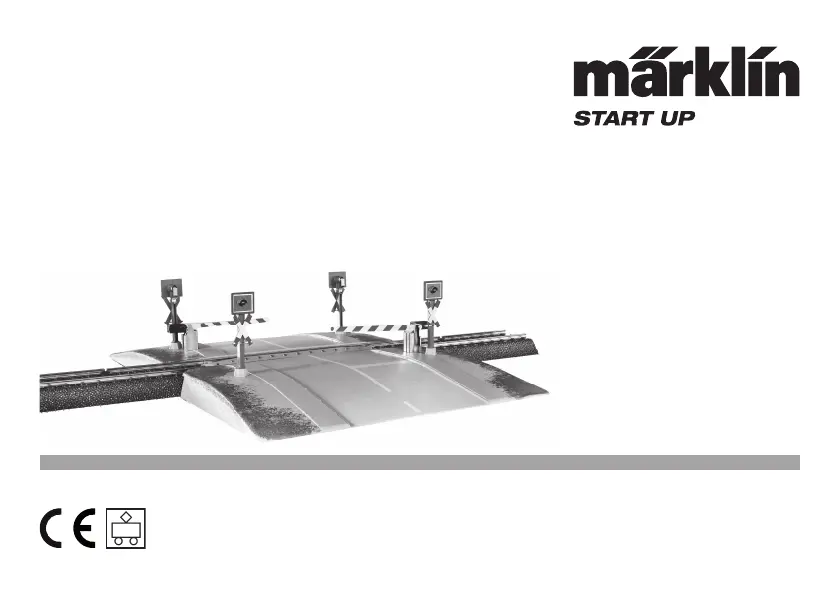

101. Beoogd gebruikVolautomatische overweg met halve bomen voor enkel-sporige Märklin H0 C-rail trajecten. Met andreaskruisen en geïntegreerde waarschuwingslampen (gloeilampen). 2. VeiligheidsvoorschriftenLees eerst de volgende veiligheidsaanwijzingen voordat u dit Märklin product gaat gebruiken. • OPGEPAST. Niet geschikt voor kinderen jonger dan 3 jaar. Functionele scherpe kanten en punten. Gevaar op verstikking door kleine delen die kunnen afbreken of worden ingeslikt. • Alleennet-adaptersentransformatorengebruikenwaarvan de aangegeven netspanning overeenkomt met de netspanning ter plaatse. • Deoverwegmagenkelenalleenvanuitéénstroomkringvan stroom worden voorzien. • Deoverwegmagalleenincombinatiemetdenetadapters66360/66361/66201/66365ofmetdetrafo66470/66471voorspeelgoed gebruikt worden. • LET OP.

Losse draden mogen nooit in de wandcontactdoos van het elektriciteitsnet gestoken worden. • Ditproductmagalleenbinnenshuisgebruiktworden. •Stelhetmodelnietblootaanindirectezonnestraling,sterke temperatuurwisselingen of hoge luchtvochtigheid. 2. 1 Opmerking voor de netadapter / transformator• Denetvoedingsadapterisgeenspeelgoed. Hetdientalsstroomvoorziening voor de modelbaan. • Controleeropregelmatigetijden(afhankelijkvanhetintensiteit van het gebruik) maar minstens 1 x per week de toestand van de kabel en de behuizing van de netvo-edingsadapter op beschadigingen. Voer deze optische controle alleen uit als de netvoedingsadapter uit de wandcontactdoos is genomen. Bij het geringste verdacht van een beschadiging mag de netvoedingsadapter pas weer gebruikt worden na hersteld te zijn door het Märklin service centrum. 2.

2 Belangrijke aanwijzing• Degebruiksaanwijzingiseenessentieelonderdeelvanhet product en dient daarom bewaard te worden en bij het overdragen van het product meegegeven te worden. • VoorreparatieofonderdelenkuntuzichtotuwMärklinhandelaar wenden. • Vrijwaringengarantieovereenkomstighetbijgevoegdegarantiebewijs. 3. Leveringsomvang: 1 x overweg  1xrail/wegstuk 2 x contactrail 1 x gebruiksaanwijzing 1 x garantiebewijs.

114. Symbolen en hun betekenisgeeft aan dat het produkt aan alle veiligheid- en gezondheidsvoorschiften voldoetTransformator voor speelgoedmax. 22 V ~Effectieve spanning5. FunctiesWerkingswijze: de overwegen werken met contactrails als schakelaar. Via de elektrisch geleidende assen van locomotieven en wagens word daardoor de overweg in en uitgeschakeld. Opmerking: het gebruik van geïsoleerde wielassen bij wagens van andere fabrikanten kan de werking van de overweg nadelig beïnvloeden. 6. Opbouw en aansluiting Deopbouw(zieafb. pag. 20)magalleenondertoezichtvanvolwassenen gebeuren. Om beschadigingen tijdens de opbouwtevermijdendientdenetadapter/transformatorvan het net gescheiden te worden. Pas als alle bedrading gereediskandenetadapter/transformatorweerindewandcontactdoos gestoken worden.

AansluitingismogelijkmetDigitalSTARTUP,myworld(voor2014) en digitaal. Deingebouwdebedradingmagnietveranderdworden. Dedraadtussendebeidehelftenvandeoverwegkanonderde afdekking uitgetrokken of als deze te lang is er weer ingeschovenworden. Legdedraadbijhetrail/wegstukinderuimte onder de contactlassen (zie pag. 20-24). Om de bomen vroegtijdig te laten sluiten net als bij het grote voorbeeldmoethetcontacttrajecttussenhetrail/wegstukendebeidecontactrailsverlengdworden. Daarvoorkanelk C-railstuk gebruikt worden. Wel moet bij deze railstuk-ken aan beide uiteinden de railstaven elektrisch van elkaar gescheidenworden. Daarvoorkniptuaandeonderzijdevan het railstuk de metalen verbinding tussen de linker en derechterrailstaaf,zoalsindeafbeeldingenoppag. 25getoondword,door.
