Pagina 1/8

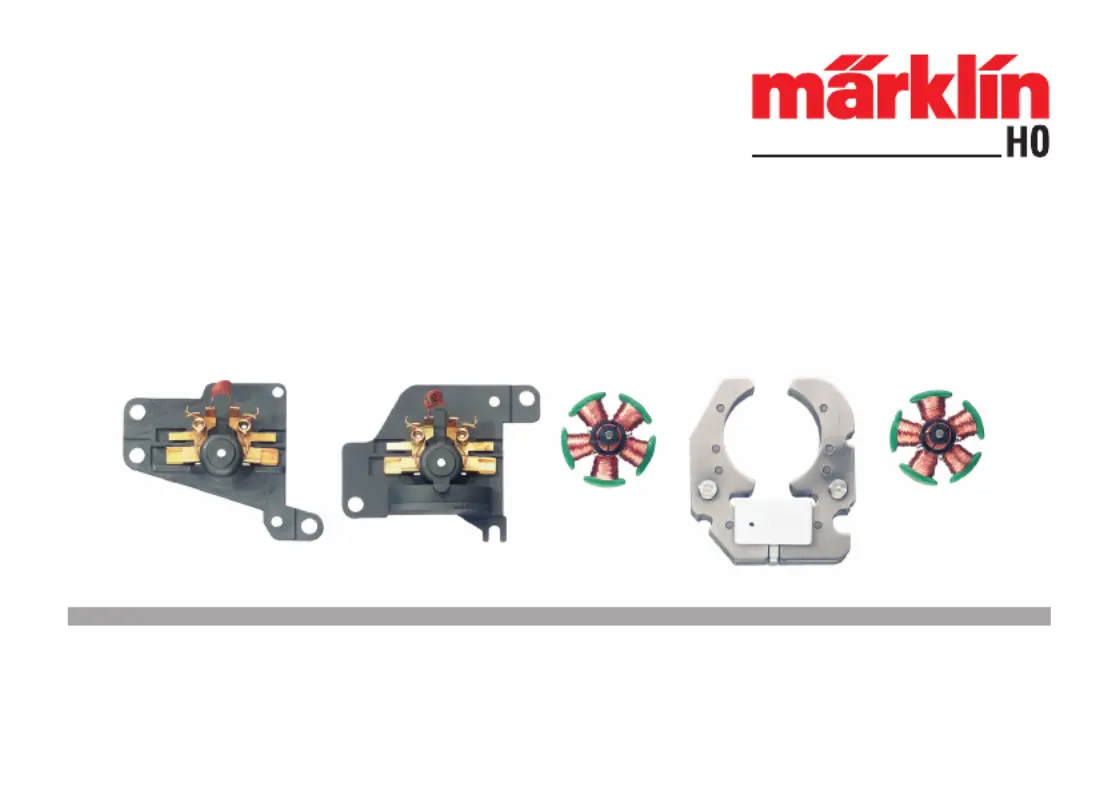

Nachrüstsatz-Hochleistungsmotor

60944

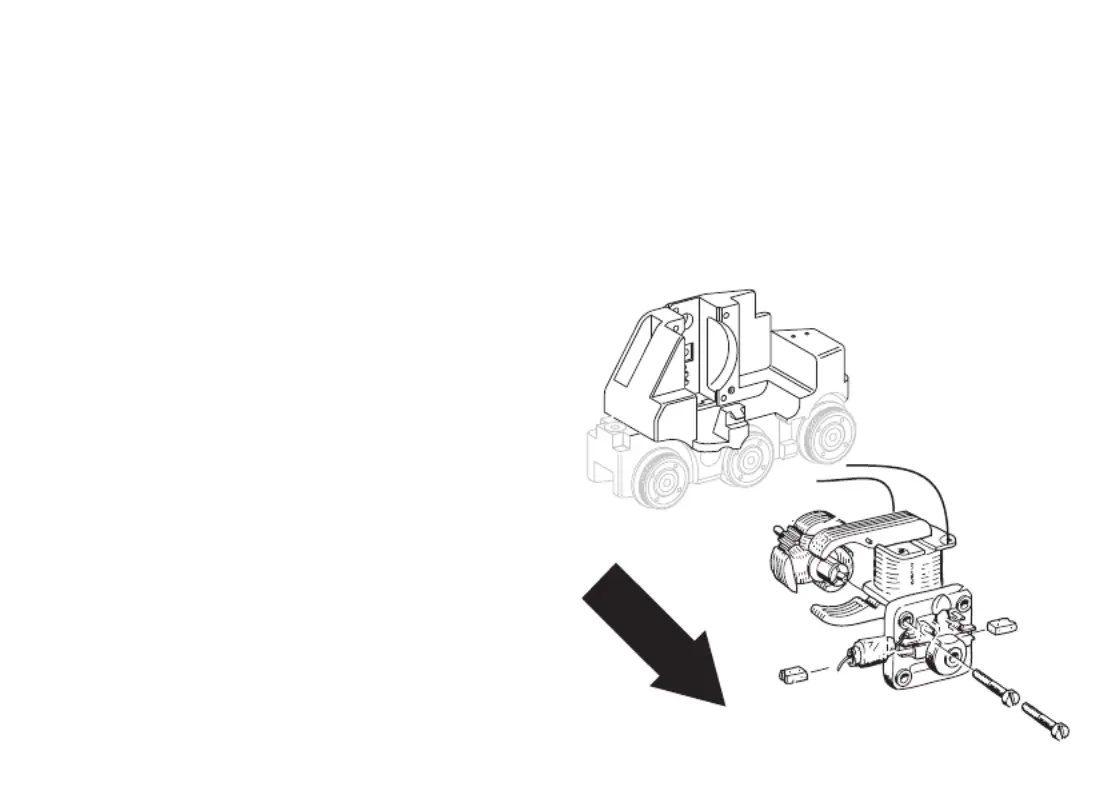

Motor vorbereiten

Motorbürsten, Motorschild, Anker und Feldspule

entfernen.

Hinweis: Alle Entstörelemete des alten Motors mit ent-

fernen. Der Motor darf auch über Entstörelemente keine

Verbindung zur Masse (Chassis) haben.

Preparing the Motor

Remove motor brushes, brush plate, armature and eld.

Note: Remove all old interference suppression ele-

mentes! There can be no ground connsction from the

motor through interference suppression elementes to

the locomotive‘s frame!

Préparer le moteur

Enlever moteur des brosses, plaque moteur, induit et

bobine unductrice.

Remarque : Enlever tous les èlèments d‘antiparasitage

sur le moteur! Le moteur ne puet en outre avoir au-

cune liaison avec la masse (châssis) via les èlèments

d‘antiparasitage.

Motor voorbereiden

Borstelloze motor, motorschild, anker en veldspool

verwijderen.

Opmerking: Alle ontstoorcomponenten op de oude

motor verwijderen! De motor mag ook via ontstoorcom-

ponenten geen verbinding meer hebben met de massa

(chassis)!

Preparar el motor

Desmontar las escobillas del motor, la tapa del motor, el

inducido y la bobina de excitación.

Nota: desmontar también todos los componentes anti-

parasitarios del motor antiguo. El motor tampoco debe

presentar ninguna conexión a masa (chasis) a través de

componentes antiparasitarios.

Preparativi del motore

Rimuovere le spazzole del motore, la carcassa del

motore, il rotore e la bobina statorica.

Avvertenza: rimuovere insieme tutti gli elementi

antidisturbi del vecchio motore. Il motore non deve

avere alcun collegamento con la massa (telaio) anche

attraverso gli elementi antidisturbi.

Förberedelse av motorn

Avlägsna kolborstar, motorsköld, ankare och fältspole.

Observera: Alla komponenter för avstörning av den

gamla motorn måste avlägsnas. Motorn får inte heller ha

någon som helst jordkontakt via en avstörningskompo-

nent (eller via chassit)

Forbered motor

Fjern motorbørster, motorskjold, anker og feltspole.

Bemærk: Fjern også alle den gamle motors støjdæmp-

ningselementer. Motoren må heller ikke via støjdæmp-

ningselementer have nogen som helst forbindelse til

massen (chassis).
