Marklin 55963 Handleiding

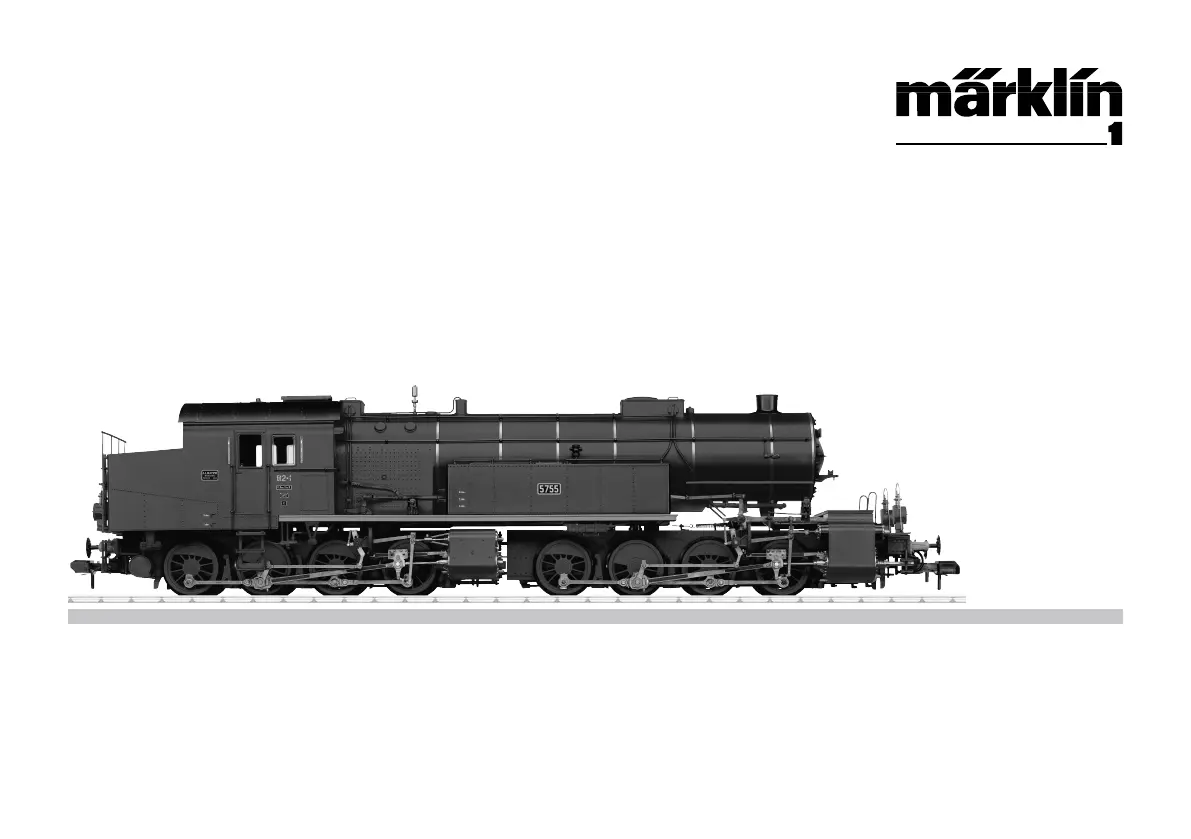

Daarom kreeg de firma Maffei de opdracht een sterke tenderlok voor deze trajecten de ontwikkelen en te bouwen. Het resultaat was de tenderlokomotief met de soortaanduiding Gt 2 x 4/4. Met een lengte over buffers van 17 700 mm en een vermogen van 1080 kW (1 470 pk) was deze lok toentertijd de grootste en sterkste tenderlok in Europa.

Om binnen de gestelde maten voor de asdruk (15 ton) en toch met een grote ketel te kunnen blijven, besloot men bij Maffei tot een drijfwerk volgens het systeem van Mallet, waardoor ondanks de grote lengte van de lok toch een goede loop in bogen verzekerd was. De eerste lokserie werd vanaf 1913 afgeleverd. Vanaf 1922 werd een tweede serie met een groter vermogen afgeleverd. Alle lokomotieven werden door de DRG overgenomen en ze werden als serie 96 in het goederen- en personenvervoer ingezt. Enkele lokomotieven waren ook na 1945 nog in gebruik in Beieren.

• HetmodelisontwikkeldvoorhetgebruikophetMärklinSpoor1railsys-teem. Het gebruik op een ander railsysteem geschied op eigen risico. • Berijdbareminimumradius:1020mm. • Voorenachter,Märklinklauwkoppelingen. Bijhetgebruikvankop-pelingssystemen van andere fabrikanten zijn storingen niet uit te sluiten. • Inanaloogbedrijfzijnalleenderij-enlichtwissel-functiesbeschik-baar. Veiligheidsvoorschriften• Delocmagalleenmeteendaarvoorbestemdbedrijfssysteem (DC =18V ±, Märklin AC, Märklin digitaal of Märklin Systems) gebruikt worden. • Alleennet-adaptersentransformatorengebruikenwaarvandeaan-gegeven netspanning overeenkomt met de netspanning ter plaatse. • Delocmagnietvanuitmeerdaneenstroomvoorzieninggelijktijdiggevoed worden.

• Leesookaandachtigdeveiligheidsvoorschriftenindegebruiksaan-wijzing van uw bedrijfssysteem. • Voorhetconventionelebedrijfmetdelocdientdeaansluitrailteworden ontstoort. Hiervoor dient men de ontstoor-set 104770 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt. • Degebruikteaansluitkabelmagmaximaal2meterlangzijn. • Stelhetmodelnietblootaanindirectezonnestraling,sterketempe-ratuurwisselingen of hoge luchtvochtigheid. • OPGEPAST. Functionele scherpe kanten en punten. Belangrijke aanwijzing• Vanwegehetgroteopgenomenvermogenvandezelocomotiefishetbedrijf met het Mobile Station niet mogelijk. • Degebruiksaanwijzingiseenbestanddeelvanhetproductendienenderhalve bewaard en meegeleverd te worden bij het doorgeven van het product.

La différence de pente entre deux éléments de voie d’au moi-ns 300 mm de longueur doit étre de 1 à 1,5% maximum. Aansluiting van de sporen Om spanningsverlies op de modelbaan te voorkomen moeten de raillassen altijd goed op elkaar aansluiten. Om de 2 à 3 meter moet de voeding opnieuw op de rails gezet worden. Daarbij zijn de aansluitklemmen 5654 aan te raden. Berijden van hellingenIn tegenstelling tot het grote voorbeeld kunnen met een modelbaan ook grotere hellingen bereden worden. Normaal moet een helling maximaal 3 procent zijn. In extreme gevallen is ma-ximaal 5 procent mogelijk, maar dan moet rekening gehouden worden met een evenredig ver-lies aan vermogen. Het begin en het einde van de helling moeten altijd gerond worden. Het verschil in de helling tussen twee tenminste 300 mm lange railstukken mag maximaal 1 à 1,5 procent bedragen.

Des trajets dans l’eau ne sont pas possibles. Il est recommandé de vérifier l’encrassement du modèle après une utilisation à l’extérieur et, le cas échéant, de nettoyer le mo-dèle à l’aide d’un chiffon doux ou un pinceau. Ne jamais nettoyer le modèle au jet d’eau. Attention:Certainssolvantsetproduits d’entretien peuvent altérer le marquage et la peinture du modèle. Opmerkingen voor het onderhoudDeze loc kan ook buiten gebruikt worden. Het gebruik bij slecht weer (sneeuw of regen) is niet aan te raden. Aandrijving en elektronica zijn weliswaar afgeschermd tegen spatwater maar rijden door het water is niet mogelijk. Het is aan te bevelen het model na het gebruik buiten te con-troleren op vuil en dit eventueel droog te verwijderen met een stofdoek of een zachte kwast. Nooit de loc onder stromend water reinigen.
