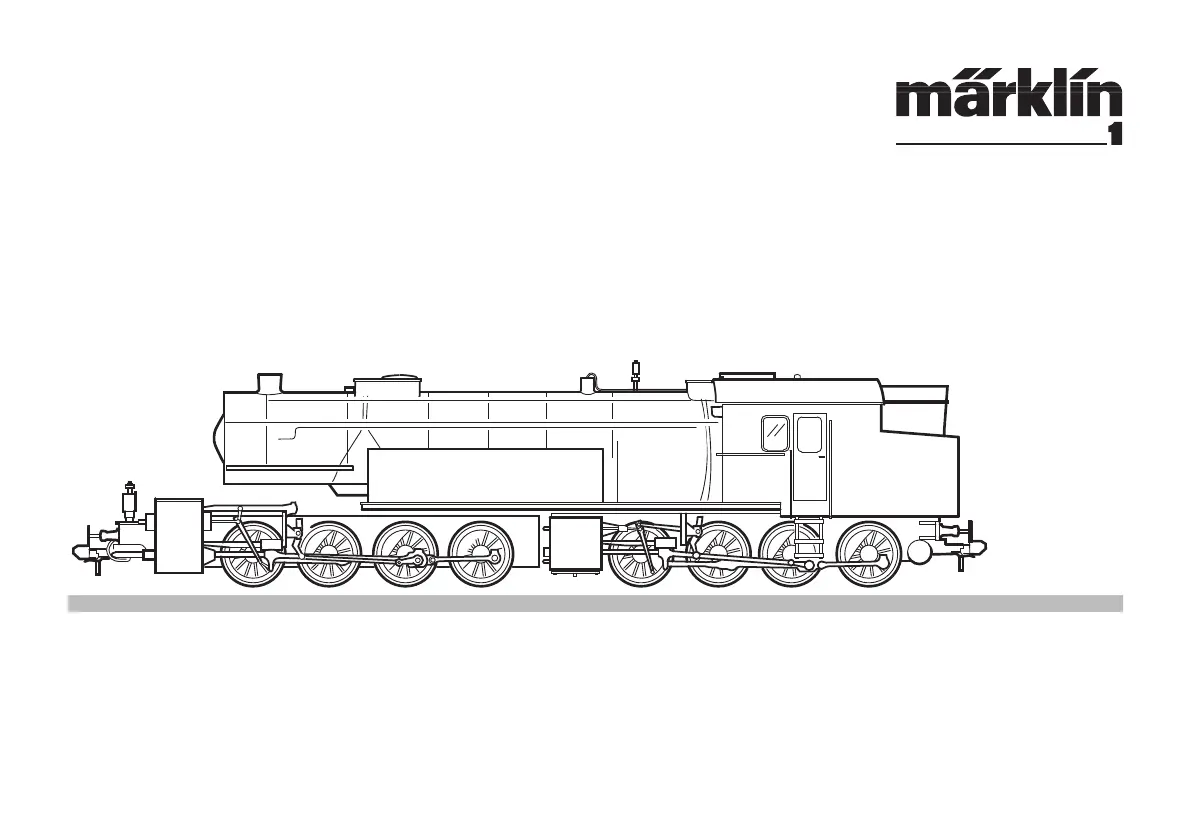

Daarom kreeg de firma Maffei de opdracht een sterke tenderlok voor deze trajecten de ontwikkelen en te bouwen. Het resultaat was de tenderlokomotief met de soortaanduiding Gt 2 x 4/4. Met een lengte over buffers van 17 700 mm en een vermogen van 1080 kW (1 470 pk) was deze lok toentertijd de grootste en sterkste tenderlok in Europa.

Om binnen de gestelde maten voor de asdruk (15 ton) en toch met een grote ketel te kunnen blijven, besloot men bij Maffei tot een drijfwerk volgens het systeem van Mallet, waardoor ondanks de grote lengte van de lok toch een goede loop in bogen verzekerd was. De eerste lokserie werd vanaf 1913 afgeleverd. Vanaf 1922 werd een tweede serie met een groter vermogen afgeleverd. Alle lokomotieven werden door de DRG overgenomen en ze werden als serie 96 in het goederen- en personenver-voer ingezt. Enkele lokomotieven waren ook na 1945nog in gebruik in Beieren.

12Betrieb • Operation • Fonctionnement • ExploitatieVeiligheidsvoorschriften • Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaanwijzing van uw bedrijfssysteem. • Voor het conventionele bedrijf met de loc dient de aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 104 770 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt. • Alleen transformatoren gebruiken die geschikt zijn voor de bij u geldende netspanning. In geen geval transformatoren voor een netspanning van 220 V dan wel 110 V gebruiken. • Opmerking voor het bedrijf met het Mobile Station. Bij een voortdurend zeer hoge vermogensbehoefte schakelt het Mobile Station, net als bij een kortsluiting, geheel uit. Verminder in dat geval het aantal ingeschakelde functies en schakel het systeem weer opnieuw in door de STOP-toets weer in te drukken.

Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer in Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen ingebouwd en / of Märklin-producten omgebouwd worden en de ingebouwde vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden defecten en / of schade was. De aantoonplicht en de bewijslijst daaromtrent, dat de inbouw van vreemde onderdelen in Märklin-producten of de ombouw van Märklin-producten niet de oorzaak van opgetreden defecten en / of schade is geweest, berust bij de voor de inbouw en/of ombouw verantwoordelijke persoon en / of firma danwel bij de klant.

Werking Deze loc met ingebouwde digitaalelektronica biedt u:• Naar keuze conventioneel bedrijf (wisselstroom met de Transformer 32 VA of gelijkstroom [max +/– 18 Volt=] ), bedrijf met Märklin Delta (alleen het Delta Station 6607), Märklin Digital (Control Unit) of het Märklin Systems (Mobile Station of Central Station). Het bedrijf met rijregelaars van andere systemen (bijv. impulsbreedte sturing, gebruik van de Central-Control 1 (6030) of een dergelijk systeem) is niet mogelijk.

• Het bedrijfssysteem wordt automatisch herkend. • Mfx-technologie voor het Mobile Station / Central Station. Naam af de fabriek: BR 96• 80 meertreinen-adressen instelbaar. Van af de fabriek: 09• Instelbare optrekvertraging. • Instelbare afremvertraging. • Instelbare maximumsnelheid. • Volume van de geluiden instelbaar. • Elektronische instelling van de locomotiefparameters via de Control Unit, Mobile Station of Central Station. • Ingebouwde rookgenerator is in het bedrijf met Märklin Systems/Digital ook uitschakelbaar. • De berijdbare minimum radius bedraagt 1020 mm. De in het normale bedrijf voorkomende onderhoudswerkzaamheden zijn verderop beschreven. Voor reparatie of onderdelen kunt u zich tot uw Märklin winkelier wenden.

Définition de paramètres suivante à partir du point 6 ou terminer par le point 14. 14. Terminez le processus en pressant la touche „Stop“. Ensuite, pressez la touche „Go“. Locparameters instellen met de Control Unit 1. Voorwaarde: opbouw zoals tekening op pagina 16. Alleen de loc die gewijzigd moet worden op de rails. 2. ”Stop”- en ”Go”-toets gelijktijdig in-drukken tot ”99” in het display oplicht. 3. ”Stop”-toets indrukken. 4. Het adres „80“ invoeren. 5. Omschakelcommando met de rijregelaar vasthouden. Tijdens het vasthouden de toets “Go” indrukken. 6. De verlichting van de loc knippert langzaam. Indien dit niet het geval is, vanaf stap 2 opnieuw beginnen. 7. Het registernummer van de te wijzi-gen parameter invoeren (=> lijst op pagina 15). 8. Omschakelcommando geven. 9. Verlichting gaat snel knipperen. 10. Nieuwe waarde invoeren (=> lijst op pagina 15). 11. Omschakelcommando geven. 12.

Respectez les remarques mentionnées dans l’instruction accompagnant la Mobile Station / Central Station. Bedrijf met Mobile Station / Central Station• Loc op de rails plaatsen. De loc meldt zichzelf aan in de loclijst.• Geen terugmelding van de loc als: bij het Mobile Station de snelheidsbalk knippert bij het Central Station het mfx-symbool onderstreept is• Loc afmelden: 1. loc van de rails nemen 2. loc invoer wissen. Het wijzigen van het adres is niet nodig.Locparameter wijzigen met het Mobile Station / Central Station 1. Loc uit de loclijst kiezen.2. Ga naar het nevenmenu ”WIJZIG LOC”.3. Naar het nevenmenu “VMAX” (maximumsnelheid) “ACC” (optrekken), “DEC” (afremmen), “VOL” (volume) of “RESET” (decoder terugzetten naar fabrieksinstelling) omschakelen. 4. Nieuwe waarde invoeren en overnemen. Lees ook de opmerkingen in de gebruiksaanwijzing van het Mobile Station / Central Station.

Voorzichtig: bij een ingeschakelde rookgenerator nooit de schoors-teen aanraken of van bovenaf in de schoorsteen voelen. Gevaar voor brandwonden! Het is daarom niet toegestaan om kinderen met de loc met ingeschakelde rookgenerator te laten spelen.
