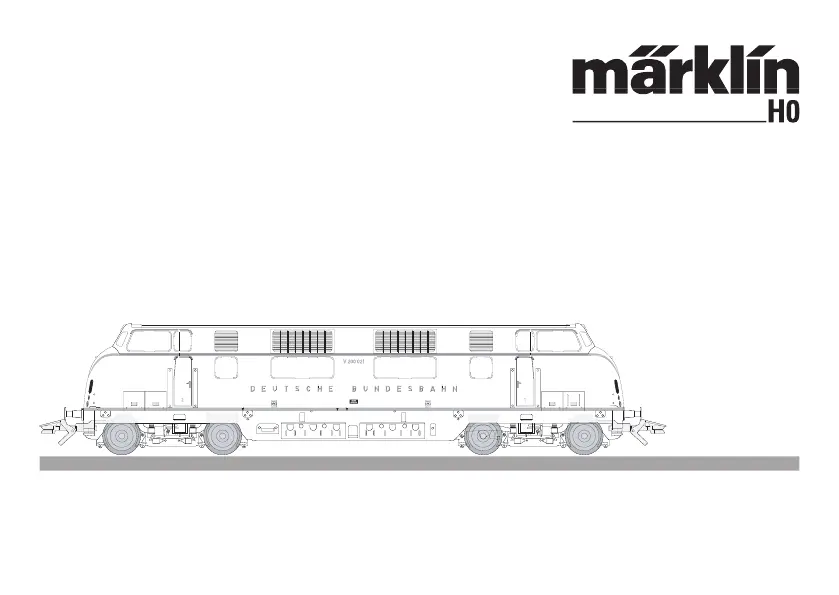

Marklin 39800 Handleiding

Uitgaande van de 5 prototypes van de V 200 (vanaf 1968 BR 220 genoemd) die vanaf 1953 beproefd werden, begon vanf 1956 de serie-aflevering van de eerste 50 machines van deze diesellokomotief. In 1958 volgde de levering van een tweede serie van 31 stuks. Deze lokomotieven werden door de firma ATLAS-MaK en Krauss-Maffei geleverd.

De V 200 werd door twee V-12 dieselmotoren aangedreven die, onderling uitwisselbaar, geleverd waren door MAN, Maybach (MTU) of Daimler-Benz (MTU). Uitgerust met rookgasturbo leverde elke motor een vermogen van 1100 pk, bij de opvolger, serie 221 (vanaf 1962) zelfs 1350 pk. De verbinding met de beide draaistel-aandrijvingen ge-schiede door middel van een hydraulisch koppel-omvor-mer die vlak voor het wegrijden met olie gevuld werd. Als losse loc of voor een lichte trein kon de loc met èèn motor rijden, echter in normaal bedrijf waren beide motoren in gebruik. De 14 stappen in het toerental van de motoren is bij de V 200 duidelijk hoorbaar, evenals de verschillen in de motorbelasting afhankelijk van de treingewicht. In vollast gold deze machine dan ook als zeer luidruchtig. Hierdoor moesten er zware persluchthoorns gebruikt werden als locomotieffluit.

10Werking• Mogelijke bedrijfssystemen: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.• Herkenning van het bedrijfssysteem: automatisch.• Instelbaar adres (Control Unit): 01 – 80. Van af de fabriek: 22.• Mfx-technologie voor het Mobile Station / Central Station.Naam af de fabriek: V 200 021• Rijrichtingafhankelijke frontseinverlichting.• Instelbare optrekvertraging/afremvertraging (ABV).• Instelbare maximumsnelheid.• Volume van de geluiden instelbaar• Elektronische instelling van de locomotiefparameters via de Control Unit, Mobile Station of Central Station.Veiligheidsvoorschriften• De loc mag alleen met een daarvoor bestemd bedrjfs-systeem (Märklin wisselstroom transformator 6647, Märklin Delta, Märklin digitaal of Märklin Systems) gebruikt worden. In geen geval transformatoren met een ingangsspanning van 220V – voor USA 110V – gebruiken.

• De loc mag niet vanuit meer dan één stroomvoorziening gelijktijdig gevoed worden. • Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaanwijzing van uw bedrijfssysteem.De in het normale bedrijf voorkomende onderhoudswerk-zaamheden zijn verderop beschreven. Voor reparatie of onderdelen kunt u zich tot uw Märklin winkelier wenden.Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer in Märklin-producten niet door Märklin vrijgegeven vreem-de onderdelen ingebouwd en / of Märklin-producten omgebouwd worden en de ingebouwde vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden defecten en / of schade was.

Les feux clignotent lentement (exception : réinitialisa-tion aux valeurs d’usine)13. Définition de paramètres suivante à partir du point 6 ou terminer par le point 14. 14. Terminez le processus en pressant la touche „Stop“. Ensuite, pressez la touche „Go“. Locparameters instellen met de Control Unit1. Voorwaarde: opbouw zoals tekening op pagina 24. Alleen de loc die gewijzigd moet worden op de rails. 2. ”Stop”- en ”Go”-toets gelijktijdig indrukken tot ”99” in het display oplicht. 3. ”Stop”-toets indrukken. 4. Het adres „80“ invoeren. 5. Omschakelcommando met de rijregelaar vasthouden. Tijdens het vasthouden de toets “Go” indrukken. 6. De verlichting van de loc knippert langzaam. Indien dit niet het geval is, vanaf stap 2 opnieuw beginnen. 7. Het registernummer van de te wijzigen parameter invoeren (=> lijst op pagina 26). 8. Omschakelcommando geven. 9. Verlichting gaat snel knipperen. 10.

Respectez les remarques mentionnées dans l’instruction accompagnant la Mobile Station / Central Station. En faveur de l’une des bonnes caractéristiques de roule-ment, la VMAX du modèle est préréglée sur 88% (Mobile Station) ou 225 (Central Station). L’augmentation de cette valeur n’augmentera pas la vitesse, mais risque unique-ment d’altérer les caractéristiques de roulement. Bedrijf met Mobile Station / Central Station• Loc op de rails plaatsen. De loc meldt zichzelf aan in de loclijst. • Geen terugmelding van de loc als: bij het Mobile Station de snelheidsbalk knippert bij het Central Station het mfx-symbool onderstreept is• Loc afmelden: 1. loc van de rails nemen 2. loc invoer wissen. Het wijzigen van het adres is niet nodig. Locparameter wijzigen met het Mobile Station1. Loc uit de loclijst kiezen. 2. Ga naar het nevenmenu ”WIJZIG LOC”. 3.

Lees ook de opmerkingen in de gebruiksaanwijzing van het Mobile Station / Central Station. Voor het verbeteren van de rijeigenschappen is bij het model de maximumsnelheid op 88% (Mobile Station) dan wel 225 (Central Station) ingesteld. Het verhogen van deze vooringestelde waarde heeft geen invloed op de maximumsnelheid, maar beïnvloed alleen de rijei-genschappen negatief.
