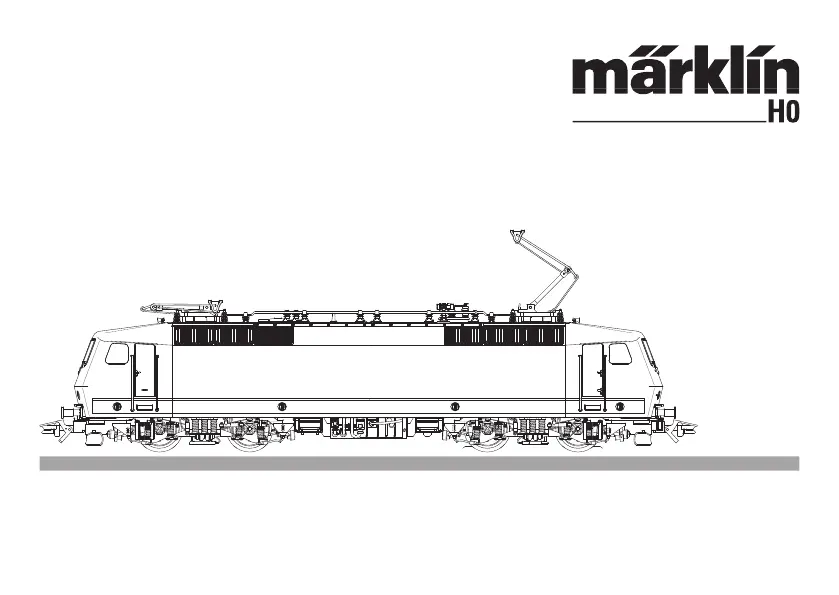

Marklin 37539 Handleiding

Informatie van het voorbeeld De draaistroompionier. De serie 120 markeert de technologische kentering naar draaistroomaandrijvingen. Dit principe belooft compacte, in hoge mate slijtagearm werkende motoren zonder collectoren, sleepringen, koolborstels en mechanische contac-ten. Omdat met de draaistroomtechniek een brede draaimoment- en toerentalband beheerst kan worden, is het eisenpakket voor deze nieuwe ontwikkeling qua verlanglijstje breed neergezet. De BR 120 moet 200 km/h snelle InterCity-treinen en 5400 ton zware goederentreinen trekken, bovendien met keertreinregeling en elektrische recuperatierem uitgerust zijn. De DB bestelt in 1977 vijf proefmachines, die op testbanken, op testritten en in de bedrijfsinzet indringend beproefd werden.

Vergelijkende tests met andere locfabrikaten en optrektests op de hellingen van de Lötschberg en de Semmering bevestigen het prestatievermogen van de techniek. Het snelheidsrecord ligt op 265 km/h. Tijdens de testfase lopen nieuwe ontwikkelingen binnen, bijvoorbeeld microprocessoren voor snellere regeling. Steeds weer worden componenten verbeterd, tot alle vijf machines in 1982 technisch op dezelfde stand gebracht zijn en ze serierijp geworden zijn. Tijdens de meerjarige ontwikkelingsfase is echter de aanschaf-politiek veranderd. In plaats van allround-locs geeft men weer de voorkeur aan speciale locs op basis van gemeenschappelijke ontwikkelingsplatforms met veel gelijke constructieve onderde-len. Van de BR 120 wordt derhalve slechts een eerste bouwserie van 60 stuks aangeschaft.

10Werking • Mogelijke bedrijfssystemen: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems. • Herkenning van het bedrijfssysteem: automatisch. • Instelbaar adres (Control Unit): 01 – 80. Vanaf de fabriek: 12. Naam af de fabriek: BR 120 123-5• Mfx-technologie voor het Mobile Station / Central Station. • Instelbare optrekvertraging (ABV). • Instelbare afremvertraging (ABV). • Instelbare maximumsnelheid. • Elektronische instelling van de locomotiefparameters via de Control Unit, Mobile Station of Central Station. De in het normale bedrijf voorkomende onderhoudswerkzaam-heden zijn verderop beschreven. Voor reparatie of onderdelen kunt u zich tot uw Märklin winkelier wenden.

Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer in Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen ingebouwd en / of Märklin-producten omgebouwd worden en de ingebou-wde vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden defecten en / of schade was. De aantoonplicht en de bewijslijst daarom-trent, dat de inbouw van vreemde onderdelen in Märklin-producten of de ombouw van Märklin-producten niet de oorzaak van opgetreden defecten en / of schade is geweest, berust bij de voor de inbouw en/of ombouw verantwoordelijke persoon en / of firma danwel bij de klant. Veiligheidsvoorschriften• De loc mag alleen met een daarvoor bestemd bedrjfssysteem (Märklin wisselstroom transformator 6647, Märklin Delta, Märklin digitaal of Märklin Systems) gebruikt worden. Alleen transformatoren gebruiken die geschikt zijn voor de bij u geldende netspanning.

In geen geval transformatoren voor een netspanning van 220 V dan wel 110 V gebruiken. • De loc mag niet vanuit meer dan één stroomvoorziening gelijktijdig gevoed worden. • Voor het conventionele bedrijf met de loc dient de aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 74046 te gebruiken.

Voor het digitale bedrijf is deze ontstoor-set niet geschikt. • Lees ook aandachtig de veiligheidsvoorschriften in de gebru-iksaanwijzing van uw bedrijfssysteem. LET OP. Dit product bevat magneten. Het inslikken van meer dan één magneet kan onder bepaalde omstandigheden de dood tot gevolg hebben. Waarschuw direct een arts.

Tijdens het vasthouden de toets “Go” indrukken. 6. De verlichting van de loc knippert langzaam. Indien dit niet het geval is, vanaf stap 2 opnieuw beginnen. 7. Het registernummer van de te wijzigen parameter invoeren (=> lijst op pagina 26). 8. Omschakelcommando geven. 9. Verlichting gaat snel knipperen. 10. Nieuwe waarde invoeren (=> lijst op pagina 26). 11. Omschakelcommando geven. 12. Verlichting knippert langzaam (uitgezonderd bij decoder reset) 13. Volgende parameterinstelling vanaf punt 6 of beëindigen met 14 14. Sessie beëindigen door het indrukken van de toets “Stop”. Aansluitend de toets “Go” indrukken. Zie bij Central Station/Mobile Station de desbetreffende gebru-iksaanwijzing. „Het wijzigingen van de loc-parameters in de decoder mag enkel en alleen op de beschreven wijze worden uitgevoerd.

31Graissage après environ 40 heures de marche Remarque importante au sujet de la lubrification des paliers du moteur: • Lubrifiez en très petite quantité (1 goutte max.). Trop d‘huile entraîne souvent l‘encrassement du collecteur et à des dommages à l‘induit.• Une fois la goutte d‘huile déposée sur le palier de moteur, faites tourner l‘induit. Ensuite, essuyez le surplus d‘huile à l‘aide d‘un chiffon sec.• Si possible, ne pas laisser la locomotive couchée trop longt-emps car il peut arriver que l‘huile emmagasinée dans les paliers parvienne dans l‘induit et l‘endommage.Smering na ca. 40 bedrijfsuren Belangrijke opmerking voor het oliën van het motorlager: • Slechts spaarzaam oliën (max. 1 druppel). Te veel olie leidt vaak tot versmeren van de collector en daarmee tot bescha-diging van het anker.• Na het aanbrengen van de oliedruppel op het motorlager het anker ronddraaien.

Aansluitend met een droge doek de overvloedige olie verwijderen.• Locomotief indien mogelijk niet langere tijd, liggend op de zijkant, opslaan, aangezien het dan mogelijk is dat de olie van het motorlager de collector bereikt en deze beschadigt.!
