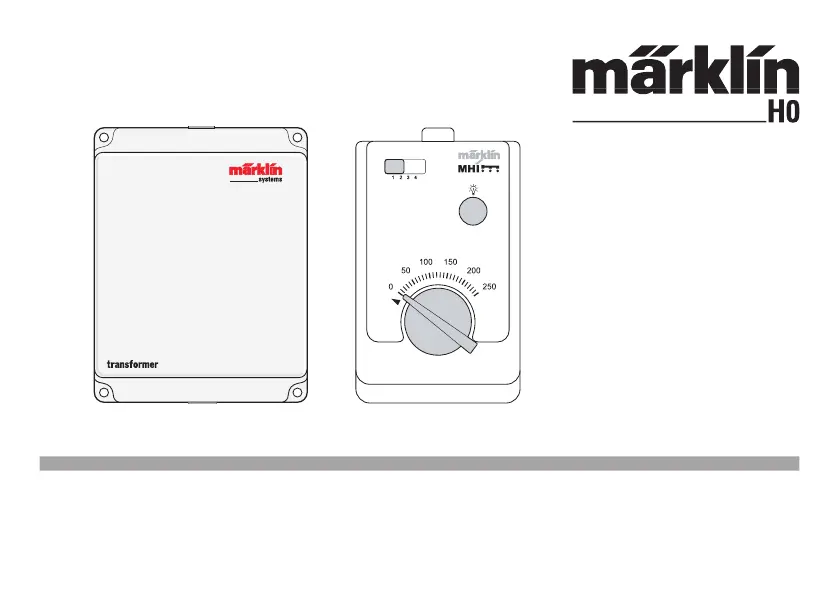

Marklin 29852 Handleiding

211. Veiligheidsvoorschriften 212. Transformator aansluiten 223. Technische gegevens 224. Kortsluiting of overbelasting 235. Aansluiten van de Controler 67025 23 6. Bediening 241. Veiligheidsvoorschriften Lees eerst de onderstaande veiligheidsvoor-schriften voor dat u de Märklin transformator gaat gebruiken:• Alle transformatoren mogen alleen op een stopcontact met de op het typeplaatje op de transformator aangegeven netspanning worden aangesloten.• De transformator is geen kinderspeelgoed. Hij dient uitsluitend voor de besturing van de modelbaan.• Bij het verplaatsen van de transformator mag deze nooit aan het netsnoer gedragen of versleept worden. De transformator, als deze in gebruik is geweest, eerst laten afkoelen en daarna pas verplaatsen.• Controleer regelmatig de toestand van het netsnoer, alsmede de behuizing van de trafo op beschadigingen.

Deze optische controle mag alleen uitgevoerd worden als, van alle in gebruik zijnde trafo’s de netstekker uit de wandcontactdoos is genomen. Bij de gering-ste verdenking van een beschadiging mag de transformator pas, na een grondige controle en reparatie door een erkend herstelbedrijf (bijv. Märklin-service-centrum) weer gebruikt worden. Het netsnoer van de trafo mag niet vervangen worden. Zorg er in dat geval voor dat de trafo op een correcte afgevoerd wordt (bijv. witgoed verzamelpunt) of stuur de trafo op naar het Märklin-service centrum voor omruil.• De vast verbonden aansluitkabel van de netvoeding naar de bang mag niet worden verlengd. Het gebruik van een verlengkabel of een stroomverdeler is niet toegestaan.SSPRI 230 V 50/60 HzSEC32 VA max.

2 AVoorbeeld:Typeplaatje van de 230 volttransformator.• De transformator is uitsluitend geschikt voor het gebruik binnenshuis.• Monteer de trafo op een vast onderstel. Ge-bruik de trafo niet op een vochtig of lichtont-vlambaar onderstel.

223. Technische gegevensIngangspanning 230 V (≈) 50/60 HzUitgangsspanning 18 V (=)Uitgangsstroom < 1 AUitgangsvermogen max. 18 VABeste ouders,wijs uw kinderen er uitdrukkelijk op, om de transformator uitsluitend te gebruiken waar deze voor bestemd is, n.l. als besturingsap-paraat. Tijdens het spelen mag de transforma-tor niet verplaatst worden. In uitgeschakelde toestand nooit aan het netsnoer oppakken en verplaatsen. Wijs uw kinderen op de gevaren van het elektriciteitsnet.Controleer regelmatig (afhankelijk van het ge-bruik tot 1 keer per week) zoals reeds beschre-ven de transformator en zijn aansluitkabels, in uitgeschakelde en van het elektriciteitsnet gescheiden toestand, op beschadigingen.

Bij de geringste verdenking op een beschadiging, mag de transformator pas weer gebruikt wor-den na een reparatie door het Märklin-service-centrum.Wijst u kinderen er absoluut op, dat verande-ringen aan de bekabeling van de modelbaan en de aanwezige elektrische toebehoren nooit zonder toezicht mogen worden gedaan. De aansluiting van de transformatoren op het licht-net of het loskoppelen van de transformatoren van het lichtnet mag altijd alleen gebeuren door de stekker van de stekkerverdeeldoos uit de wandcontactdoos te halen.2. Transformator aansluitenControleer voor het aansluiten van de transfor-mator aan de modelbaan, of alle stekkers van de reeds aangesloten transformatoren uit de wand-contactdoos zijn verwijderd!De netvoeding 66191 is alleen geschikt voor het voeden van het Controler 67025.

234. Kortsluiting of overbelastingBescherming tegen overbelastingEen ingebouwde thermische schakelaar be-schermt de Transformer bij overbelasting of kortsluiting tegen beschadigingen. De loks blijven allemaal staan, de elektrische toebehoren kunnen niet meer geschakeld worden en alle aangesloten lampen doven.De volgende handelwijze wordt aanbevolen:1. Trek de netstekker van alle gebruikte transfor-matoren uit de contactdozen.2. Zoek de kortsluiting op de baan op en hef die op.3. De thermische schakelaar keert na ca. 1minuut in de bedrijfstoestand terug. Na verloop van deze tijd kunnen alle Transformer weer in be-drijf genomen worden.Wordt deze afschakeling herhaald zonder dat kortsluiting gevonden kan worden, dan is er sprake van overbelasting van de Transfor-mer. In dit geval moet het aantal aangesloten verbruikers op deze Transformer verminderd worden.5.

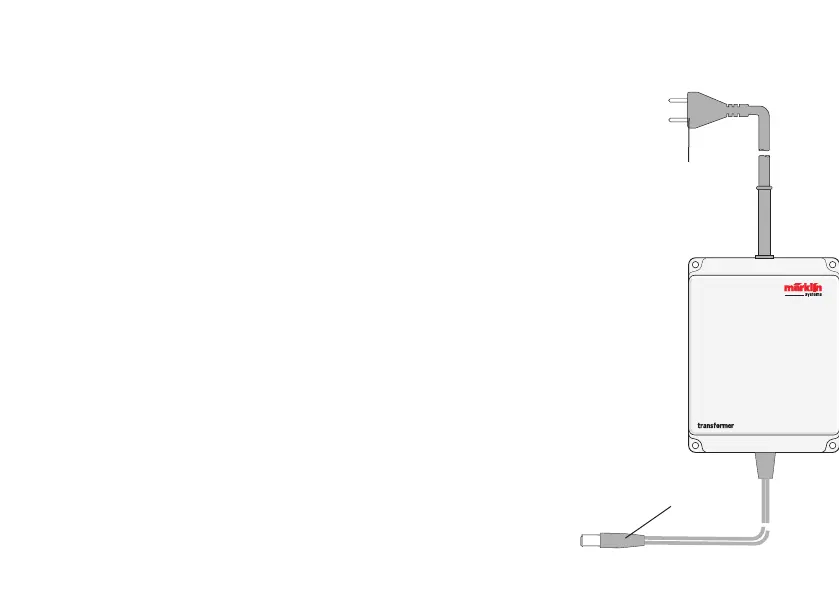

Aansluiten van de Controler 67025 Voor de stroomvoorziening van de Controler 67025 wordt de meegeleverde transformator 66191 gebruikt.Belangrijke opmerking: De Controler 67025 mag uitsluitend aan de trans-formator 66191 aangesloten worden. Het gebruik van andere transformatoren is niet toegestaan!5.1 Controler 67025 aan de transformator aansluitenDe Controler 67025 heeft voor de stroomvoorzie-ning de transformator nodig. Daarvoor hoeft alleen de zwarte aansluitstekker (2) in de aansluitbus (3) van de Controler 67025 gestoken te worden - zie afbeelding .5.2 De modelbaan aansluiten op de Controler 67025 De rode en de bruine aansluitdraden van de Controler kunnen alleen aan de Märklin C-rails aangesloten worden. De C-rails worden ook mee-geleverd in deze startset.

24de platte stekker aan op het contact dat verbon-den is met de railstaven, aan de onderzijde van de C-rail - zie afbeelding . U kunt elk gewenst C-railstuk als aansluitrail gebruiken.Steek de netstekker (1) van de transformator in de wandcontactdoos.6. Bediening6.1 Delta-adressenDe Controler 67025 kan in totaal 4 adressen onderscheiden.1 = Stoomlocomotieven2 = Diesellocomotieven3 = Treinstel4 = Elektro-locomotieven6.2 LocadresDe loc-adressen zijn vanaf de fabriek ingesteld. De adressen zijn vermeld in de bijbehorende gebruiksaanwijzing van de locomotieven. Deze in-stellingen zijn niet bindend. Ze kunnen met behulp van de gebruiksaanwijzing gewijzigd worden.

Als een locomotief met de Controler bestuurd moet worden, dient een adres ingesteld te worden dat door de Controler aangestuurd kan worden.Stand van de adreskeuzeschkelaar Locadres1 782 723 604 246.3 Loc kiezenOp de adreskeuzeschakelaar (6) wordt de loc uitgezocht die men wil besturen.Dieselloc is gekozenStoomloc is gekozenDe volgende adressen zijn toepasbaar:

256.4. Loc besturenDe rijregelaar (7) bestuurt altijd maar één locomo-tief en wel die locomotief die op de adreskeuze-schakelaar uitgekozen is. Alle andere locomotie-ven rijden met de laatst ingestelde snelheid door.Opmerking: indien een ander adres gekozen wordt en de rijregelaar staat in een bepaalde stand, dan rijdt de zojuist “verlaten” loc met deze ingestelde snelheid door. Pas na hem opnieuw aan te kiezen kan de loc weer bestuurd worden.Na het omschakelen naar een andere locomotiefduurt het nog een klein momentje voordat de ge-kozen loc ook daadwerkelijk kan worden bestuurd. Deze eigenschap maakt het mogelijk over andereadressen heen te draaien zonder dat de daarbij behorende locomotieven door de actuele stand van de rijregelaar beïnvloed worden.

Solamente puede usarse para gobernar una instalación de trenes eléctricos.6.5 Functies schakelen De Controler 67025 kan één functie bij digitale locomotieven schakelen. Dat is over het algemeen - net als bij de locomotieven uit deze set - de frontverlichting. Het is dezelfde functie, die bij de Control Unit 6021 met de toets “function”, bij het Mobile Station 60652 met de “lichttoets” en bij het Central Station 60212 met de toets “f0“ gescha-keld wordt.1ste stap:Loc met de adreskeu-zeschakelaar (6) kie-zen, tenzij de loc met de schakelbare functie reeds gekozen is.2de stap:Druk op de functie-toets (8).Als de functie uitges-chakeld was, danis deze nu ingescha-keld. Was de functieingeschakeld dan is deze nu uitgeschakeld.
